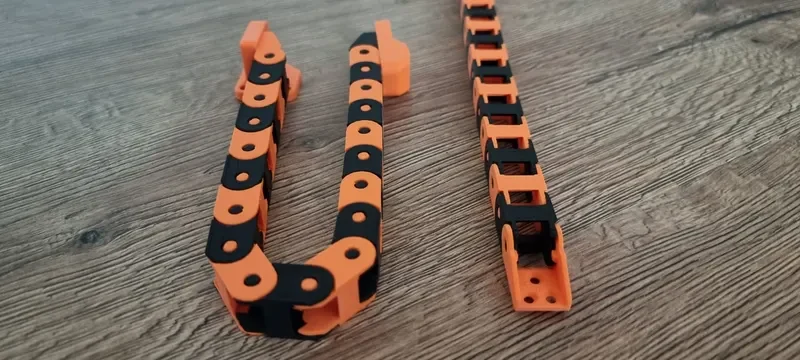

Кабельная цепь для печати

Хочу представить вам версию 2.0 конструкции.

Я получил отзывы от нескольких пользователей после того, как они распечатали мою предыдущую версию дизайна, спасибо за это!
это дало мне новые идеи для расширения и улучшения дизайна.

Все детали проверены мной на возможность печати, между деталями также были скорректированы некоторые допуски для лучшего прилегания.

Что изменилось в конструкции:

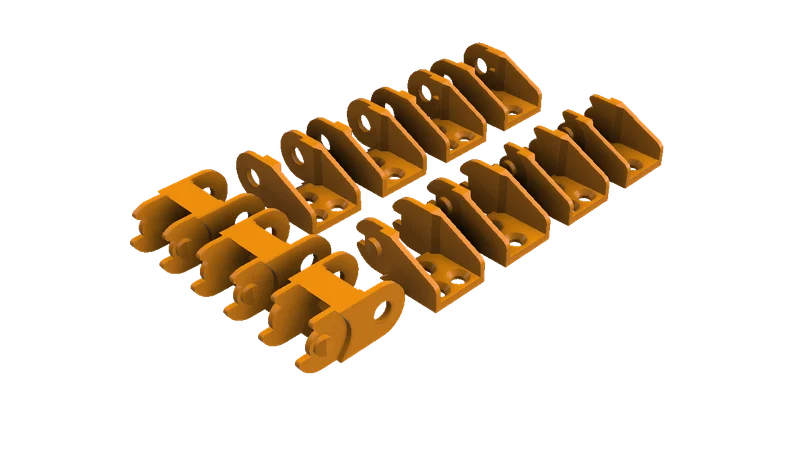

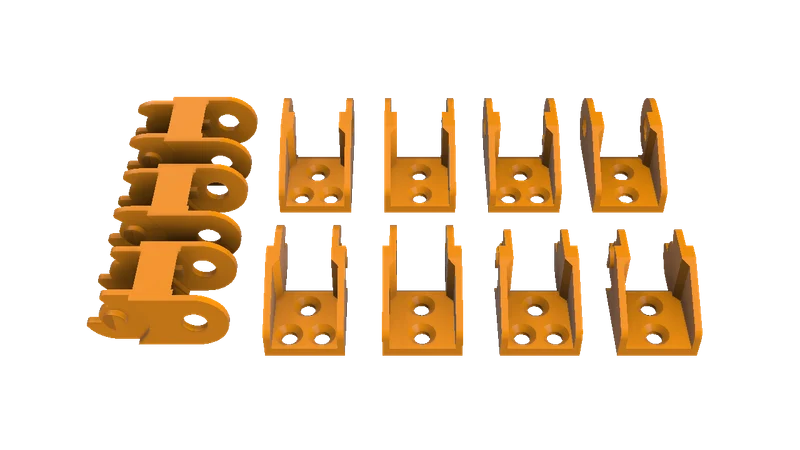

В конструкцию добавлены дополнительные концевые детали с двумя монтажными отверстиями.

и конструкция конца (а) адаптирована к той же форме, что и конец (b).

Острые углы закруглены для лучшего качества печати.

Соединительная часть имеет фаску для облегчения крепления.

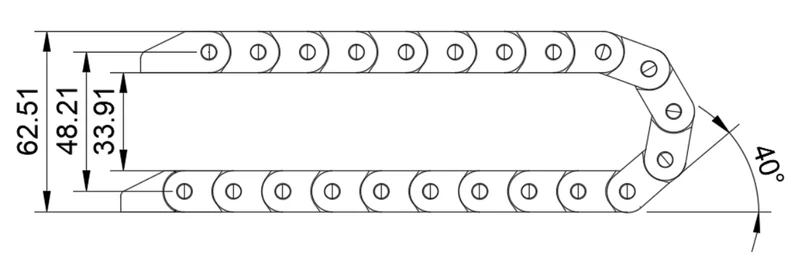

Размеры цепи 40 градусов:

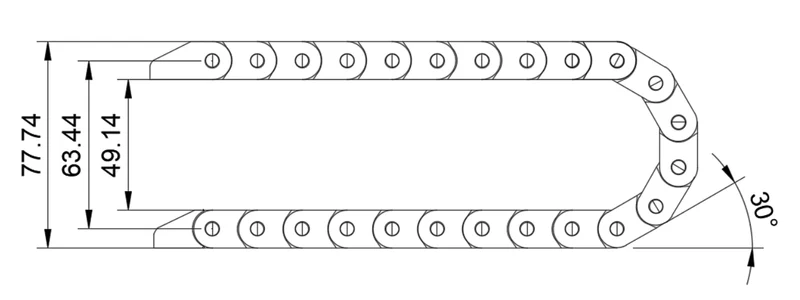

Размеры цепи 30 градусов:

Размеры цепочки: Ширина 17 мм, Высота 14,3 мм.

Дизайн для самостоятельной печати типовой кабельной цепи.

Может поворачиваться только в одну сторону.

Материал: PLA, ABS или ASA. (рекомендуется ASA).
Рекомендуемая высота слоя: 0,2 мм.
Рекомендуемая ширина экструзии: 0,4 мм.
Тип заливки: сетка, гироид, сот, треугольник или куб.
Рекомендуемый процент заполнения: 40%.
Рекомендуемое количество стен: 4.
Рекомендуется сплошной верхний/нижний слой: 5.

Возможность печати без поддержки!

Теперь также доступно → Крепление на цепь для троса и рамы

Пожалуйста, следуйте больше дизайнов в ближайшее время !!!

Обновление 04-2023 v2.0
