Крепление на цепь для троса и рамы

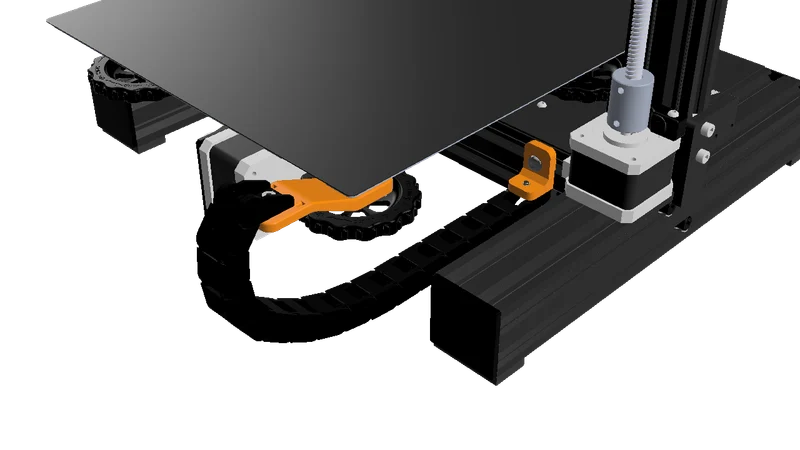

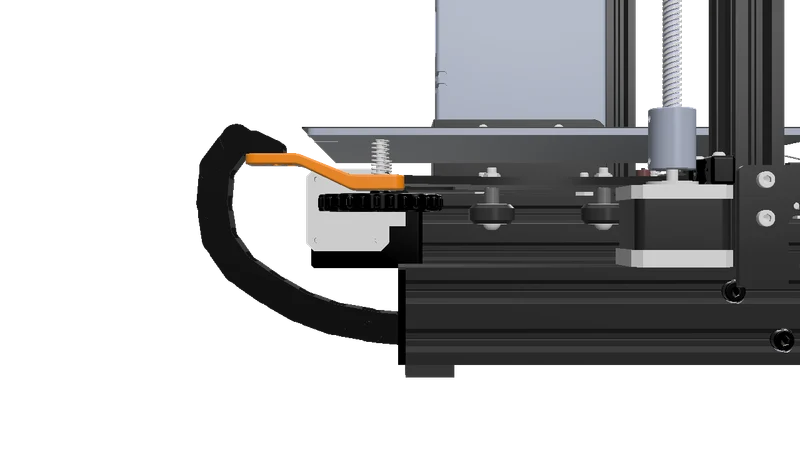

Эта конструкция состоит из двух частей, которые позволяют прикрепить кабельную цепь между печатной платформой и рамой принтера.
Как, например, распечатанная кабельная цепь, которой я поделился ранее.
Детали предназначены для печати без использования поддержки. Файлы stl уже размещены в правильном положении для печати, и поэтому их больше не нужно поворачивать в слайсере.

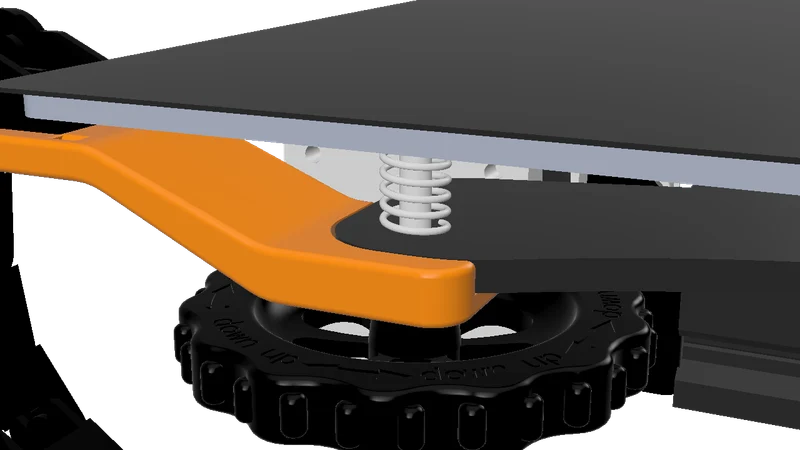

При проектировании крепления тросовой цепи на печатной платформе учитывалось давление установочных пружин под печатной платформой или, при необходимости, использование силиконовых прокладок. Во многих случаях кронштейн поддержки кабеля крепится к верхней части кронштейна под печатной платформой. Это оказывает большее давление на одну из пружин под кроватью, чем на три других. При установке крепления цепи кровати под кронштейном между кронштейном и регулировочной ручкой все пружины под кроватью остаются под одинаковым давлением. а при использовании силиконовых проставок одну из проставок укорачивать не придется.
Требуемый материал:
6 термовставок M3x5x4.
6 болтов FHCS M3x6.
1 болт BHCS M5x10.
1 Т-обр��зная ударная гайка M5.
Рекомендуемые настройки печати:
Материал: ABS или ASA. (рекомендуется ABA).
Рекомендуемая высота слоя: 0,2 мм.
Рекомендуемая ширина экструзии: Принудительная 0,4 мм.
Тип заливки: сетка, гироид, сот, треугольник или куб.
Рекомендуемый процент заполнения: 40%.
Рекомендуемое количество стен: 4.
Рекомендуется сплошной верхний/нижний слой: 5.
Возможность печати без поддержки!
