Сухой бокс Centauri Carbon 1 и 2 для MFS
ОБНОВЛЕНИЕ: я загрузил новые профили. В исходном профиле у меня была неправильная коробка с осушителем. Извини.
ОБНОВЛЕНИЕ: я загрузил новый профиль для Centauri Carbon 1. Я не проверял его, потому что у меня нет этой машины. Перед печатью проверьте точки крепления основных деталей.

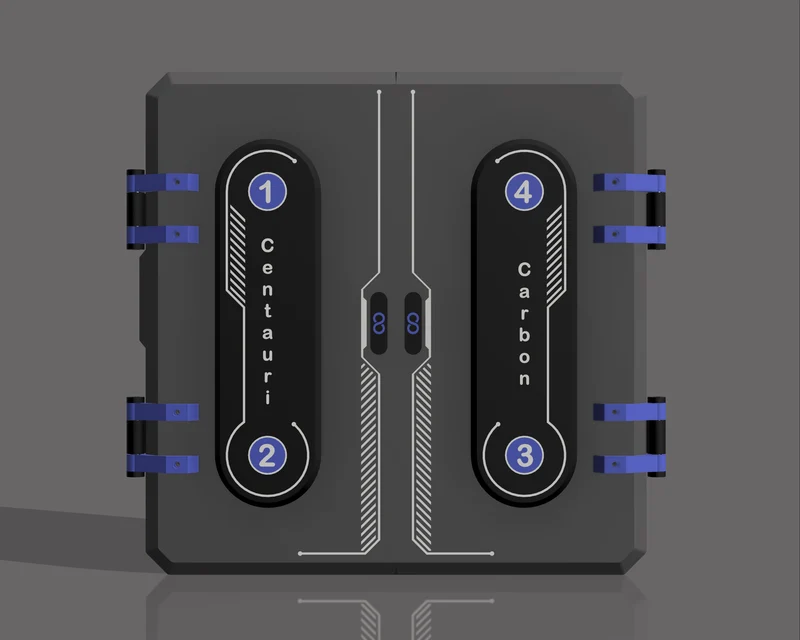

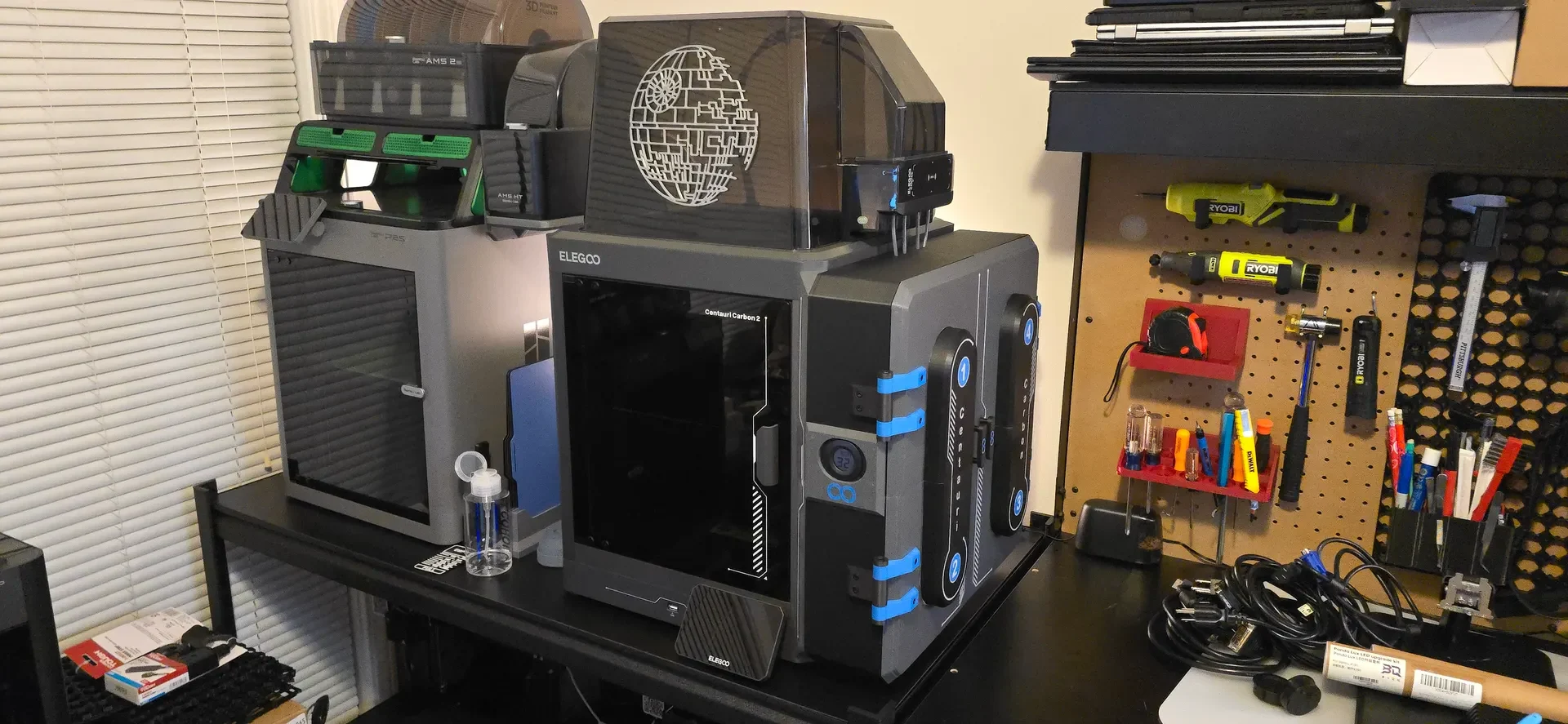

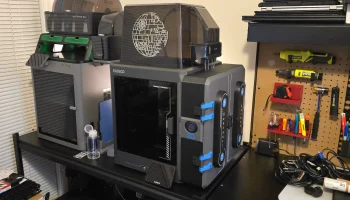

Здравствуйте, меня зовут Ли, и я хотел бы поделиться своим проектом бокового закрытого сухого бокса для Centauri Carbon 2.
Мне очень понравился мой новый CC2, но мне всегда казалось, что ему не хватает закрытого MFS. Я чувствовал, что вся моя нить покрывается пылью и впитывает влагу. Итак, я посетил все веб-сайты производителей в поисках решения, но обнаружил, что большинству дизайнов не хватало или они были громоздки в использовании.
После того, как мои поиски не увенчались успехом, я решил сделать его сам. Эта конструкция в основном герметична и может поддерживать уровень влажности как минимум на 15-20 % ниже, чем в окружающей среде. В нем используются существующие втягивающиеся катушки и точки крепления, а также я постарался сохранить уникальный дизайн и эстетику принтера.
Это потребовало много усилий и времени, но я очень горжусь результатом. Я разработал каждую деталь для печати без подставок и постарался максимально упростить сборку. Почти все скручивается, а клей используется только как герметик, а не для прочности конструкции.

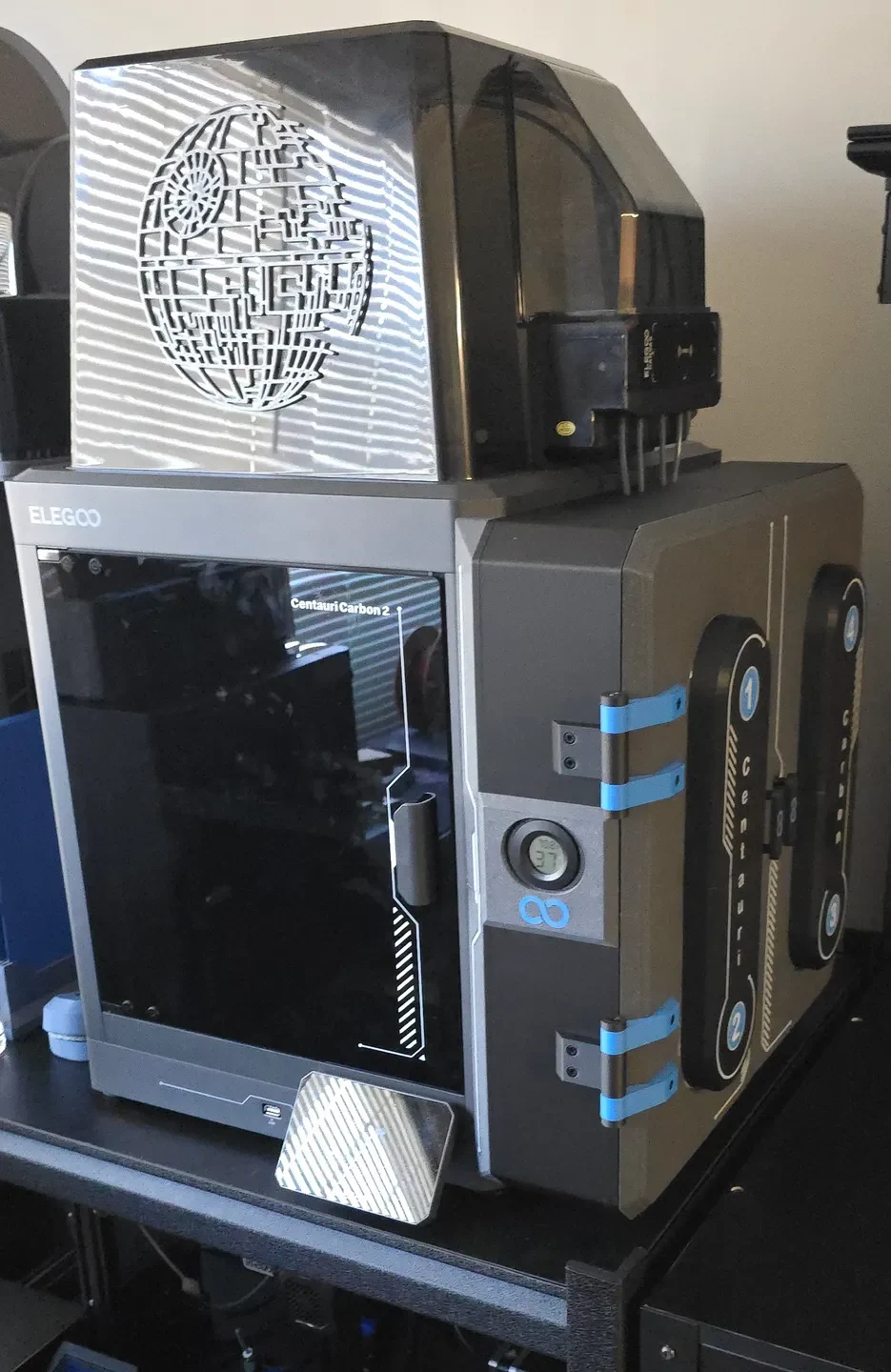

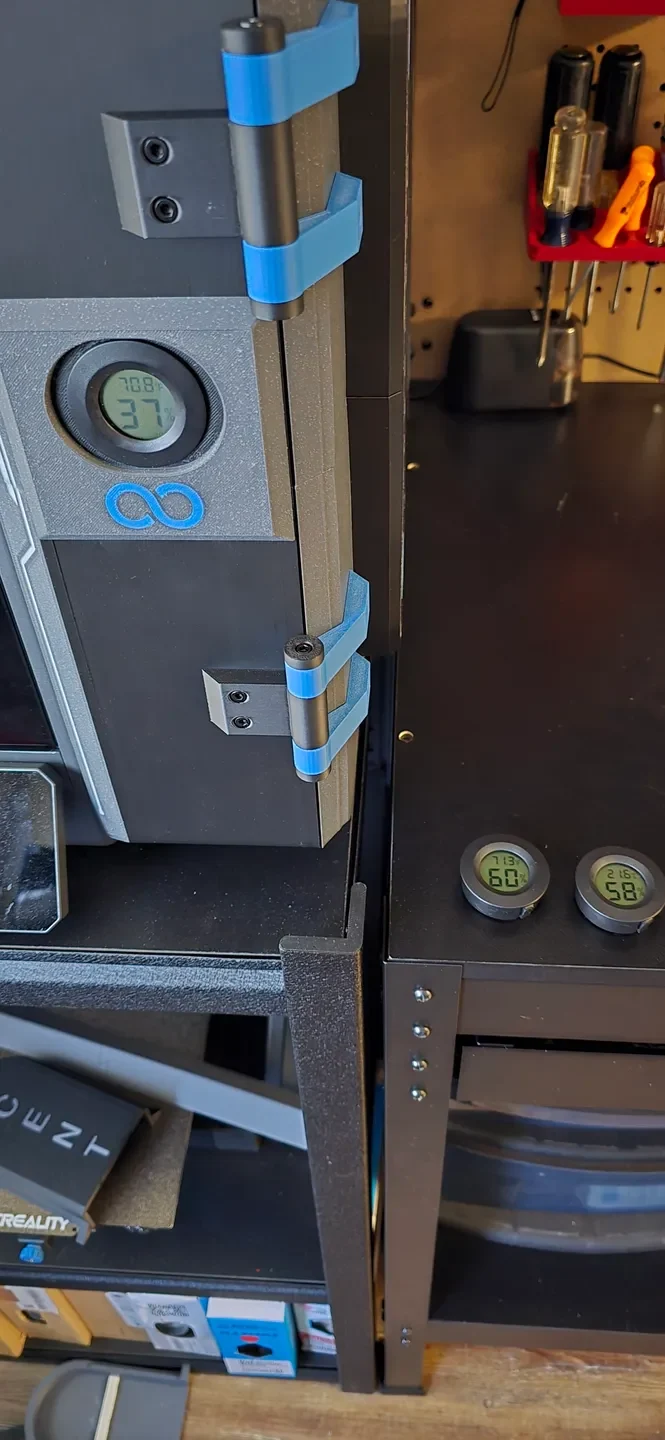

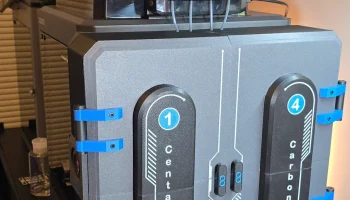

Я включил в комплект настраиваемую пластину для крепления гигрометра и спроектировал корпус для крепления к принтеру сбоку, чтобы его не нужно было разбирать для планового обслуживания или при необходимости перемещения принтера.
Учитывая все вышесказанное, я решил поделиться этим дизайном бесплатно и надеюсь, что вам он понравится так же, как и мне.
Особенности
Все детали этой модели предназначены для печати без подставок и напечатаны из PLA.
Все детали скручиваются вместе, а клей используется только для герметизации, а не для поддержки конструкции.

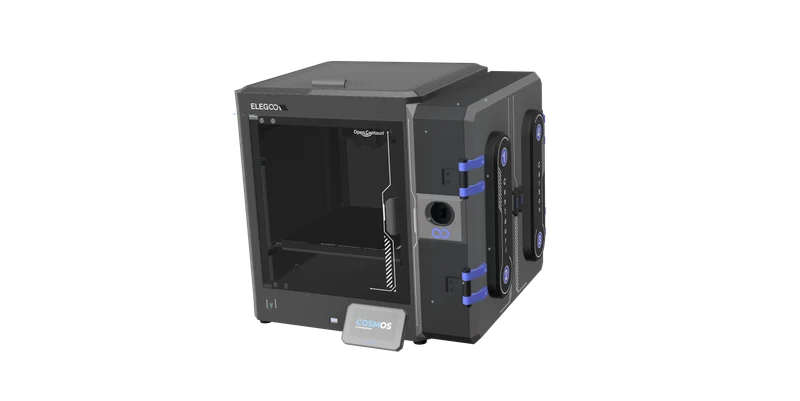

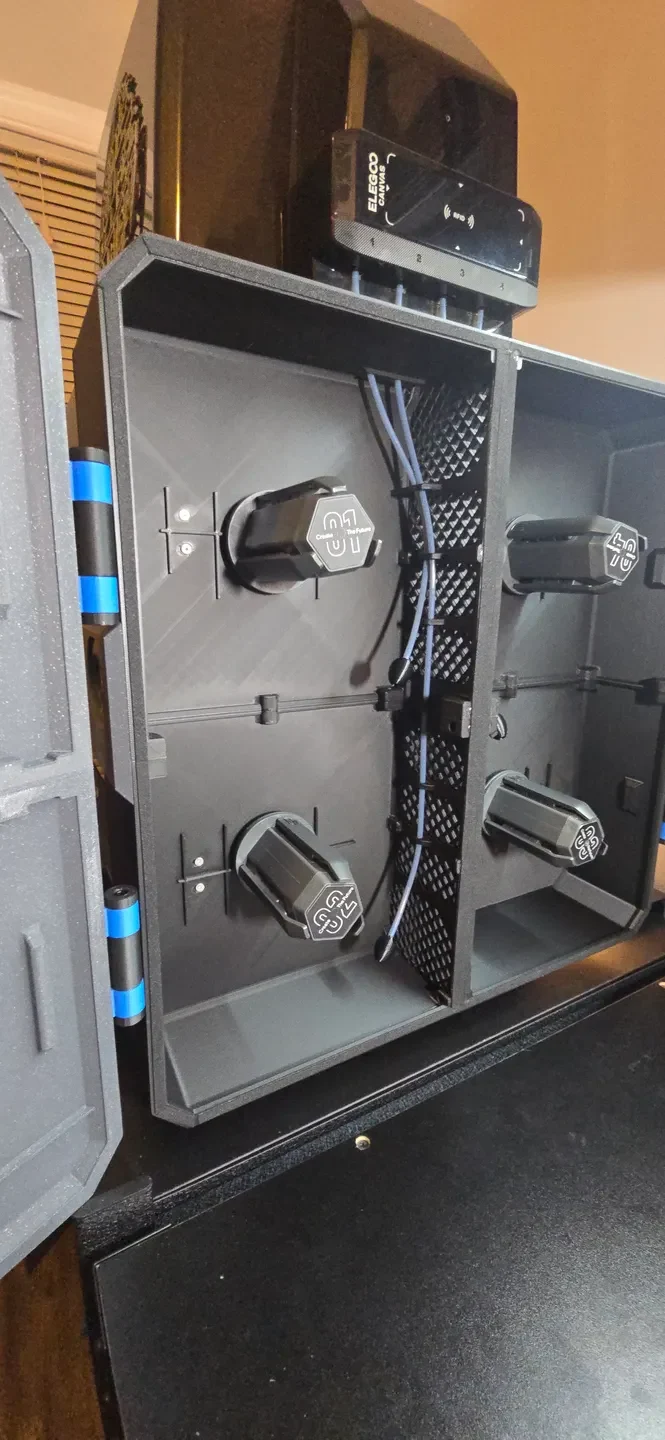

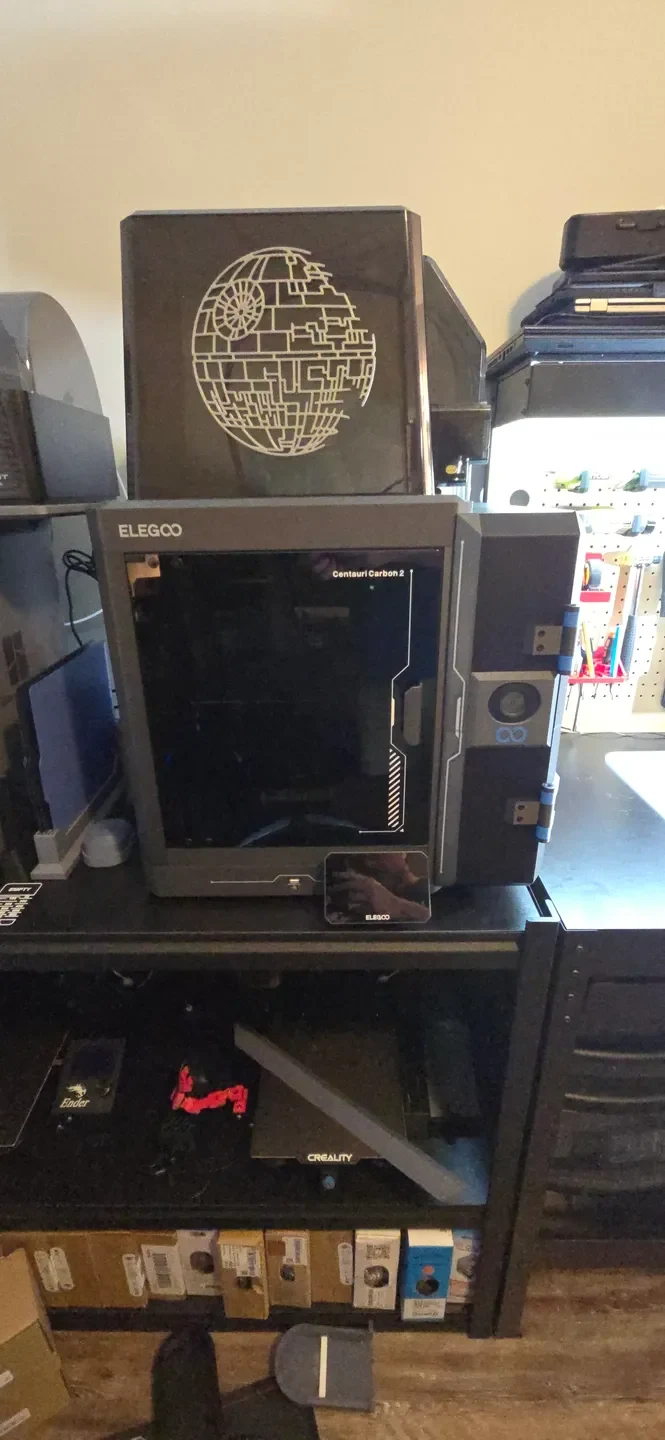

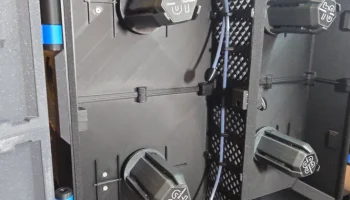

Коробка крепится сбоку от CC2 с помощью имеющихся монтажных отверстий для втягивания катушки.

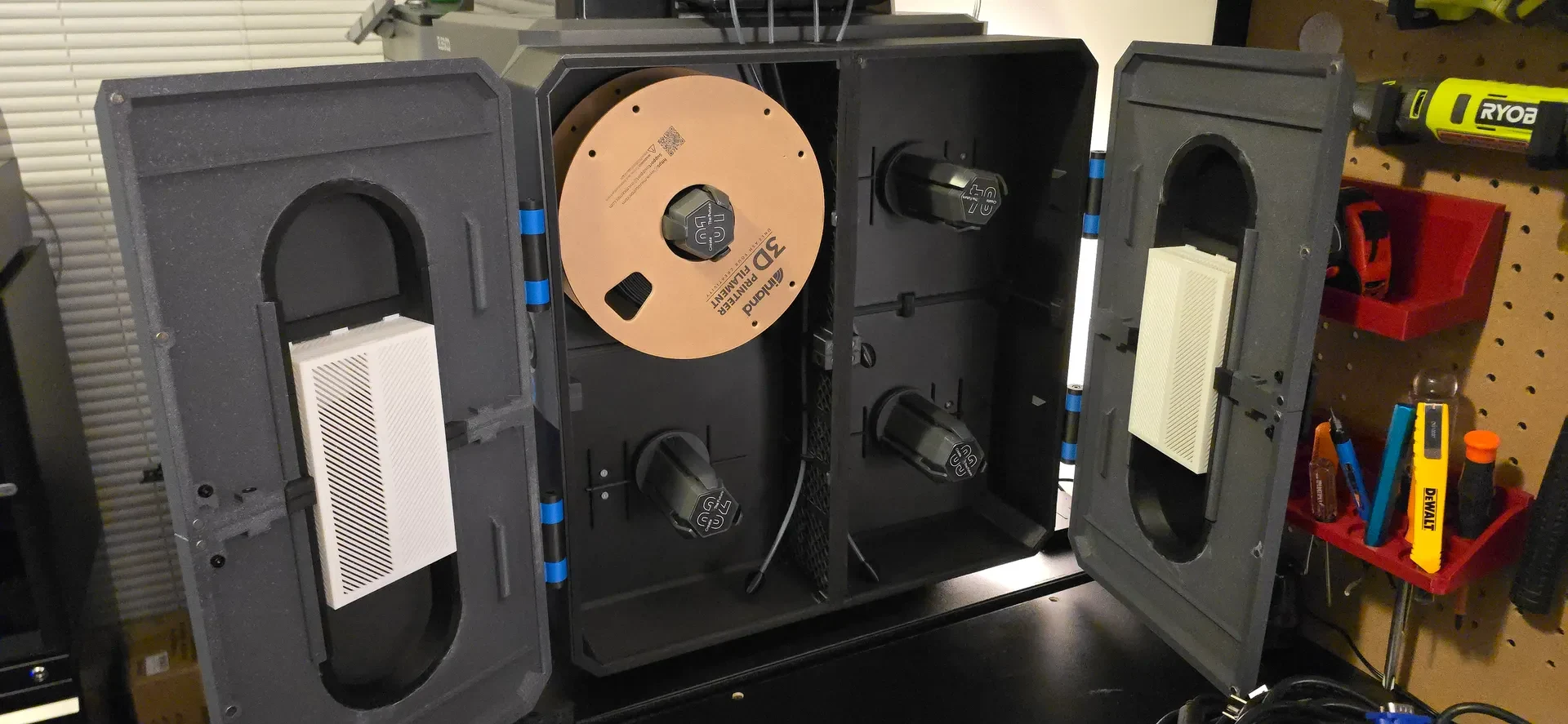

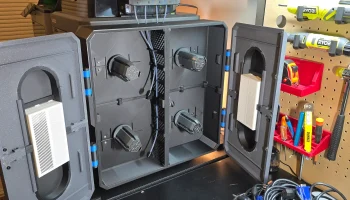

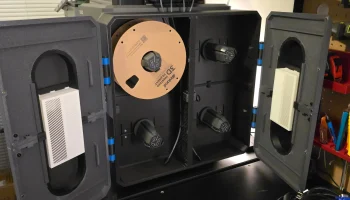

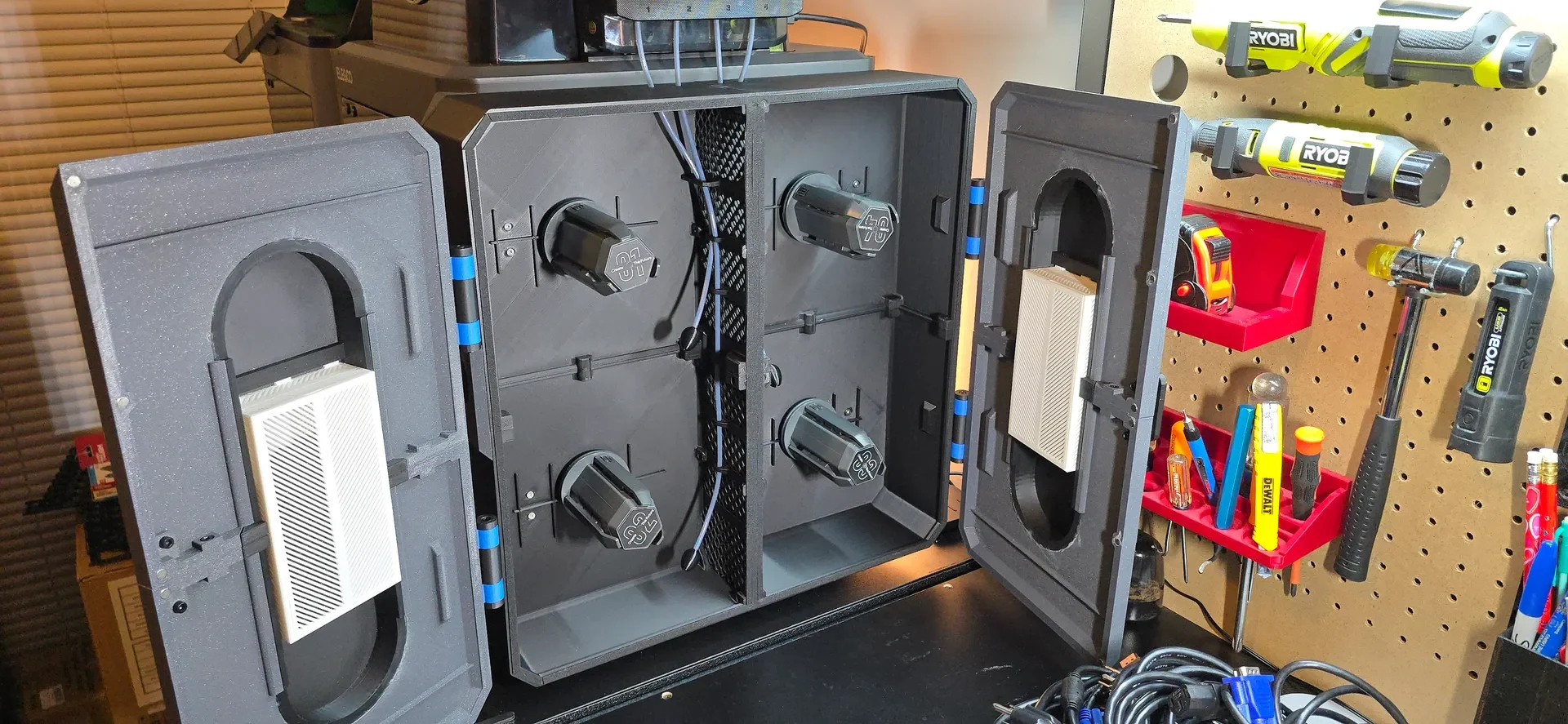

Он оснащен двумя большими контейнерами с влагопоглотителем, которые помогают поддерживать нить в чистоте и сухости.
Для печати многих деталей требуется многоволоконная система для печати графического дизайна, но их можно печатать и без нее.
Инструкция по сборке прилагается.
Ссылка на инструкцию по сборке
Необходимое оборудование
Саморезы с головкой под торцевой ключ
18×М4х14
18×М4х12
4×М4х10
Винты с потайной головкой и шестигранной головкой
8×М3х8
8 × М3х10 или М3х12
8 × M3x4x5 термореактивные вставки
Дополнительные компоненты
Неодимовые магниты 24 × 6x3 мм
1 небольшой круг��ый гигрометр
1 рулон уплотнителя размером 1/4 × 1/16 дюйма с клейкой основой.
Небольшое количество густого клея CA.
Примерно 1,6 м (5,3 фута) трубки из ПТФЭ.
