Опускные кронштейны держателя катушки для системы Canvas ...

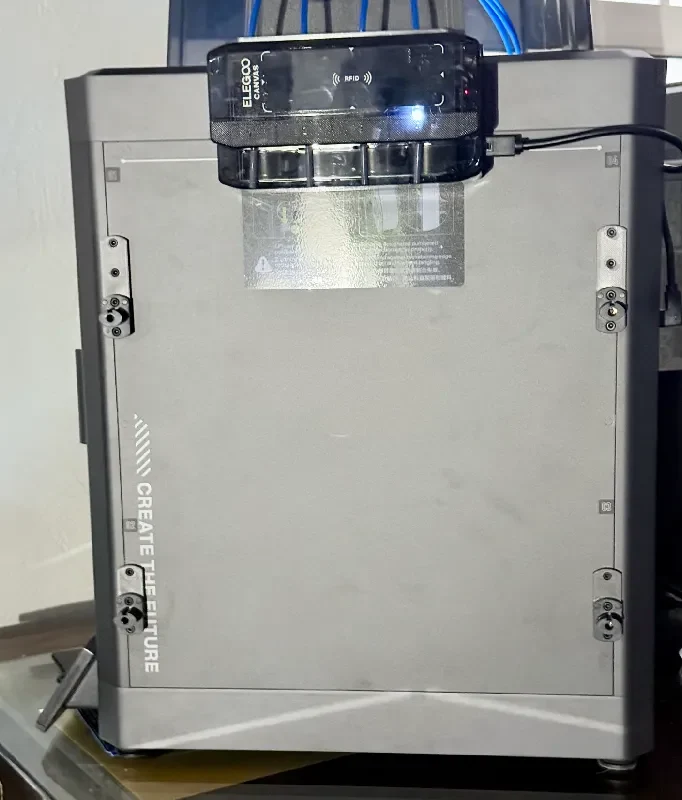

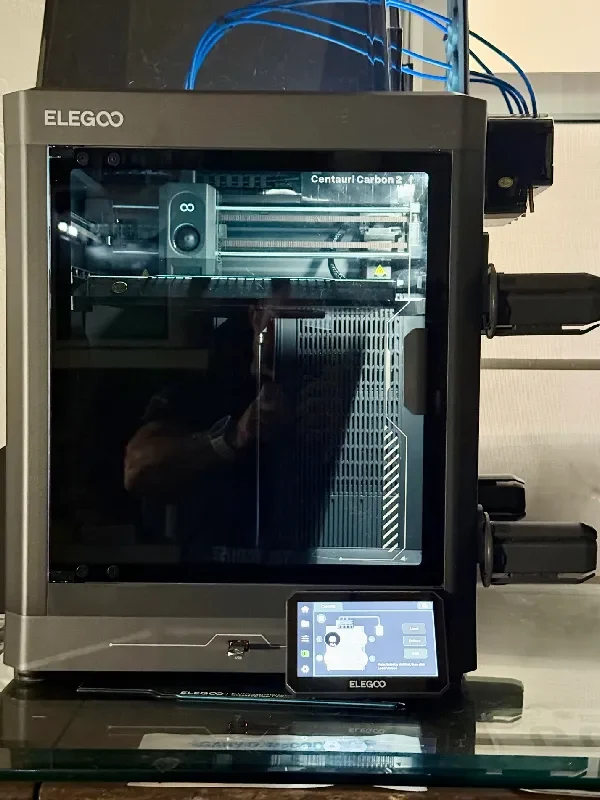

Это кронштейны, позволяющие опустить держатели шпули на стандартной модели Centauri Carbon 2 до того же уровня, что и на версии Emoji. Это позволяет использовать моды, которые устанавливают систему Canvas ниже, например, дизайн от Printed Raw Designs.

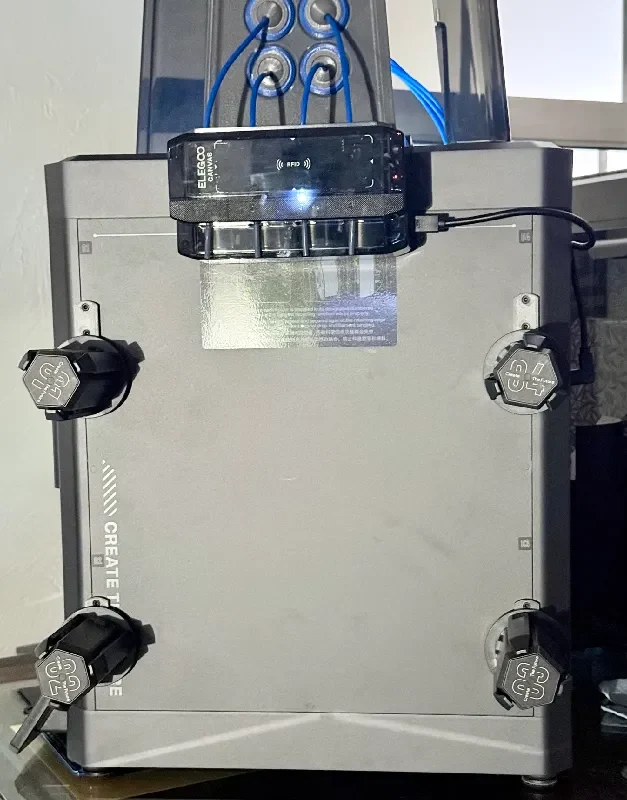

Я попробовал просто опустить крепления в одно отверстие для винта и использовать только один болт для их крепления к раме, и хотя это позволило мне установить систему Canvas ниже, в конечном итоге крутящий момент, тянущий нить вверх, ослабил болт и вызвал застревание нити. Поэтому я разработал их так, чтобы держатели катушек были на том же уровне, что и в версии Emoji, которая поставляется с завода с низко установленной системой Canvas.

Для крепления к раме используются заводские болты, тогда вам понадобятся три болта M3x6 и два болта M3x12.

ДОПОЛНИТЕЛЬНО: В задней части крепления держателя катушки имеется заводская металлическая вставка с резьбой, которая обычно не используется. Также подходит болт М3. Я добавил отверстие для болта в задней части кронштейна, чтобы можно было продеть болт M3x8 через кронштейн в заднюю часть крепления держателя катушки. Это на 100% не требуется и, вероятно, является излишним, но это необходимо, если вы действительно хотите убедиться, что держатели катушек установлены надежно.

В зависимости от настроек (я использую 3 стены): около 14 г нити и время печати 35 минут. PETG или PLA. Никаких опор не требуется.

НАПРАВЛЕНИЯ:

Снимите держатели катушек с заводских креплений.

Снимите крепления с рамы.

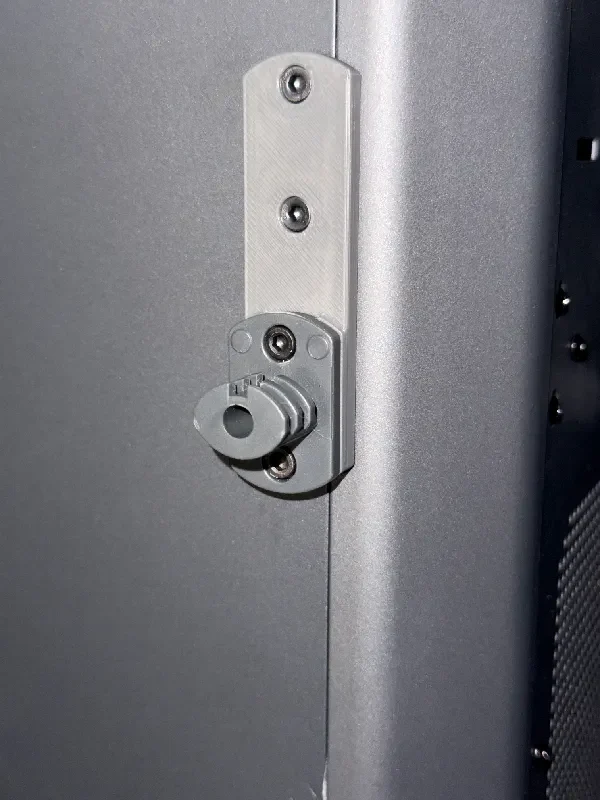

Для более длинного ВЕРХНЕГО кронштейна поместите крепление между пазами на нижнем конце кронштейна. Убедитесь, что крепление обращено в правильном направлении. (Канавки обращены ВВЕРХ).

Закрепите его на кронштейне двумя болтами М3х6. ДОПОЛНИТЕЛЬНО: Вставьте болт M3x8 через заднюю часть кронштейна в металлическую вставку с резьбой в креплении держателя катушки.

Прикрепите кронштейн к раме с помощью заводских болтов M3x10 (или при желании вы можете заменить их на болты M3x10, указанные ниже).

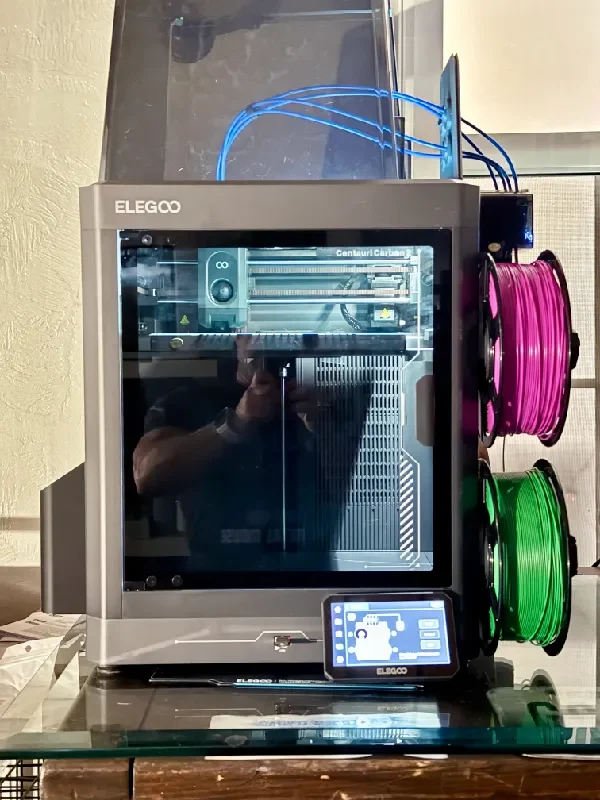

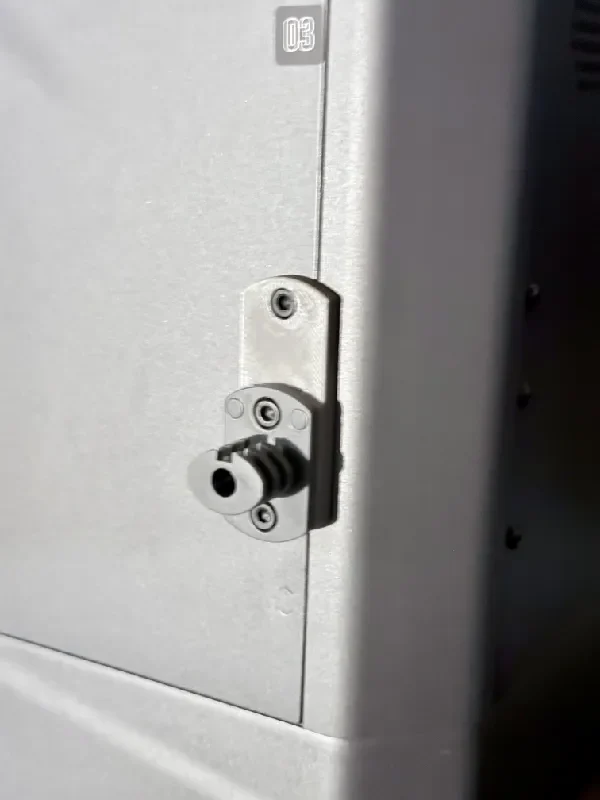

Установите держатель катушки обратно на крепление, как обычно. При этом верхний держатель катушки опускается на 40 мм ниже заводского положения.

Для более короткого НИЖНЕГО кронштейна закрепите крепление между пазами на нижнем конце кронштейна. Убедитесь, что крепление обращено в правильном направлении. (Канавки обращены ВВЕРХ).

Закрепите его на кронштейне одним болтом М3х6 в САМОМ НИЖНЕМ отверстии. ДОПОЛНИТЕЛЬНО: Вставьте болт M3x8 через заднюю часть кронштейна в металлическую вставку с резьбой в креплении держателя катушки.

Закрепите кронштейн на раме с помощью заводского болта М3х10 для ВЕРХНЕГО отверстия. (или при желании вы можете заменить их на болты M3x10, указанные ниже)

Для среднего отверстия вам понадобится болт М3х12. Его длины достаточно, чтобы пройти через крепление, кронштейн и в раму.

Установите держатель катушки обратно на крепление, как обычно. При этом нижний держатель катушки опускается на 20 мм от заводского положения.

Ссылка на болты M3 на Amazon: https://www.amazon.com/dp/B0D144ZZPC?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_4&th=1

Подойдет любой аналогичный комплект, хотя модель была разработана для установки болтов с головкой высотой 3 мм и шириной 5 мм, для которых используется шестигранный ключ на 2,5 мм.

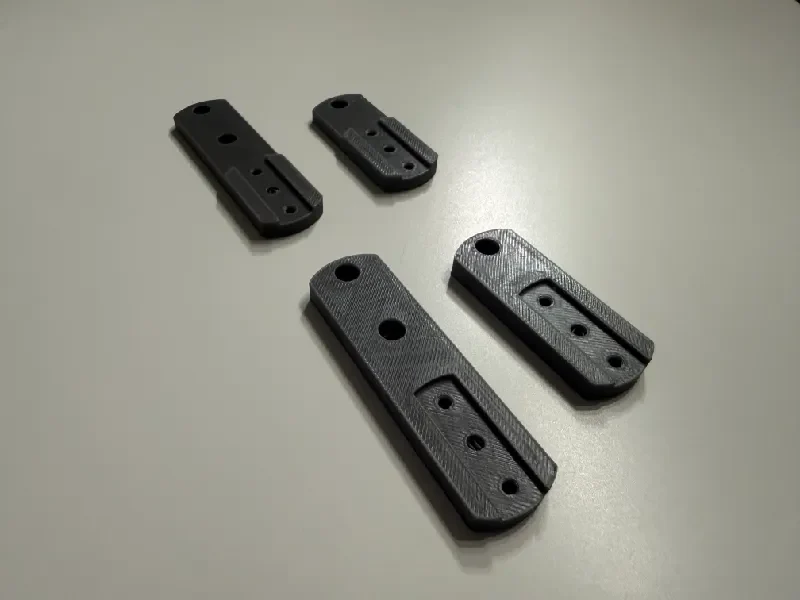

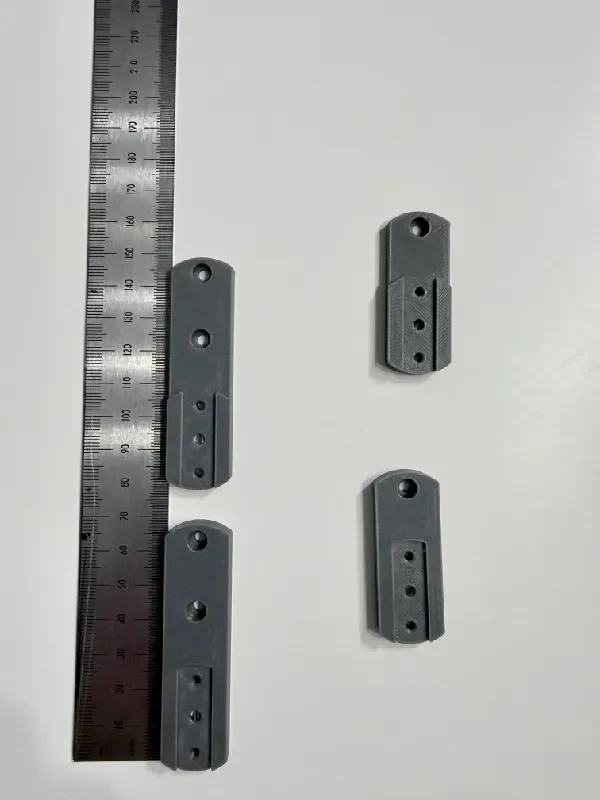

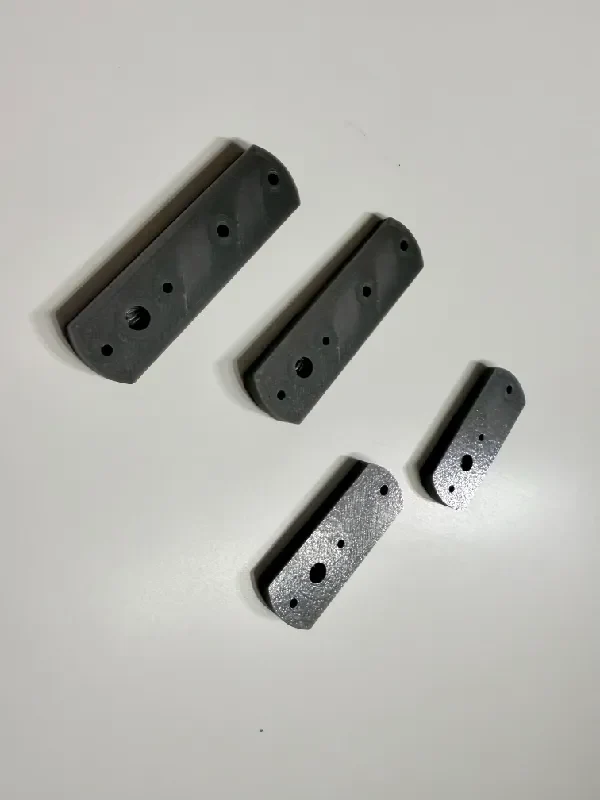

ПРИМЕЧАНИЕ. В комплект входят два дизайна. У одного более плоская шея, у другого более толстая. Они работают одинаково, и какой из них использовать, это просто эстетический выбор. В них используются болты одинакового размера и процедура установки.

Я также включил файл STEP для ремиксов. Изначально я прое��тировал их длиннее для более глубокого падения, но из-за этого нижние катушки упали почти до земли. Это сработало, но было близко. Я решил укоротить их обоих, чтобы они более точно соответствовали местам установки эмодзи. Но если вы хотите опустить их ниже, вы можете изменить их длину до своей длины. Я просто прошу вас указывать мне все опубликованные ремиксы.
