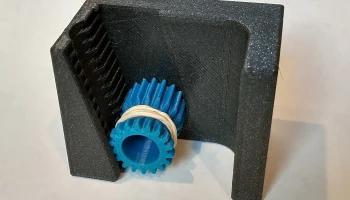

Гравитационный держатель метлы

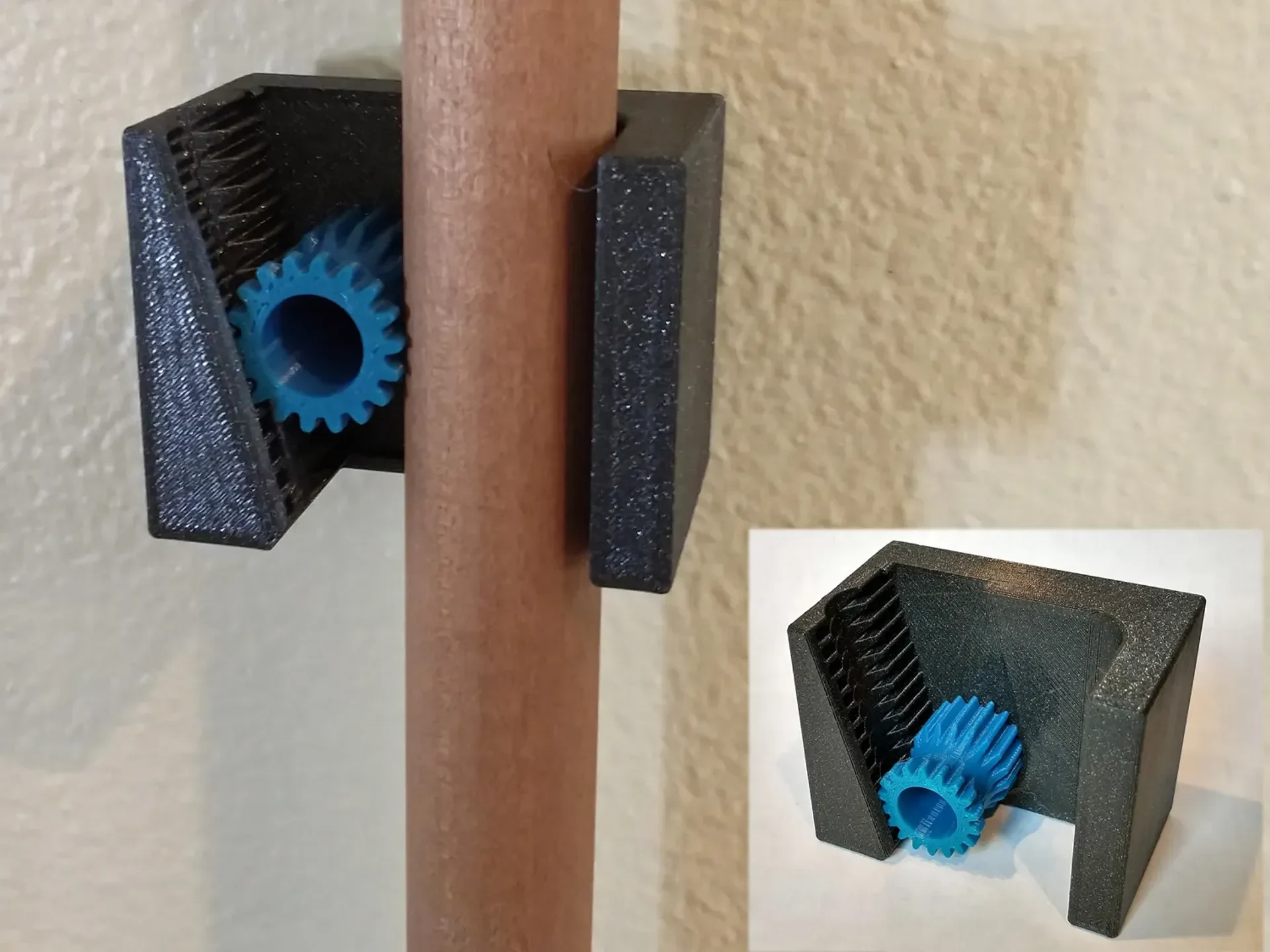

В этом держателе для метлы, который легко распечатать, используется вращающийся механизм и собственный вес метлы, чтобы надежно зафиксировать его на месте. Просто слегка поднимите ручку, нажимая на нее, чтобы поднять шестерню, а затем дайте ей снова опуститься, чтобы зафиксироваться на месте. Чтобы снять, просто поднимите ручку и потяните ее наружу. Подходит для ручек диаметром от 21 до 28 мм.

Я предоставил две версии держателя: о��ну, которая крепится с помощью стандартных шурупов для гипсокартона, а вторую, которая крепится с помощью моих анкерных выступов для гипсокартона (файл включен здесь). Монтажные отверстия должны находиться на расстоянии 25 мм (1 дюйм) друг от друга.

Печатает стандартным PLA, никаких подставок или чего-то еще необычного.

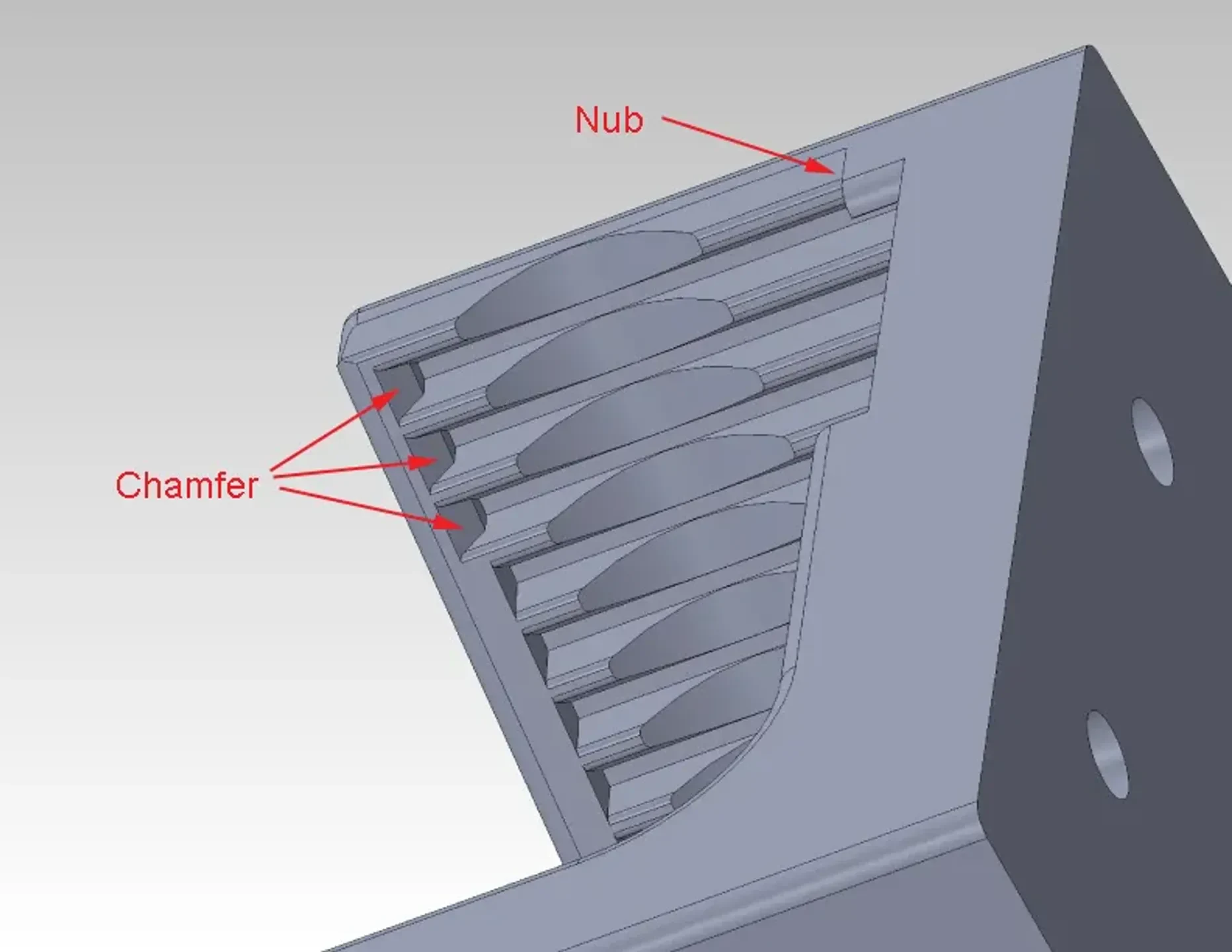

Для сборки расположите шестерню рядом с верхом стойки и поместите задний конец шестерни в паз в задней части держателя. Затем вы можете наклонить переднюю часть механизма в стойку. На 4-м фото показано, как удерживается шестерня от выскакивания. Вдоль переднего края стойки имеется выступ, который удерживает механизм от скольжения к вам, а в верхней части стойки есть небольшой выступ, который не дает ему скатиться с верхнего конца.

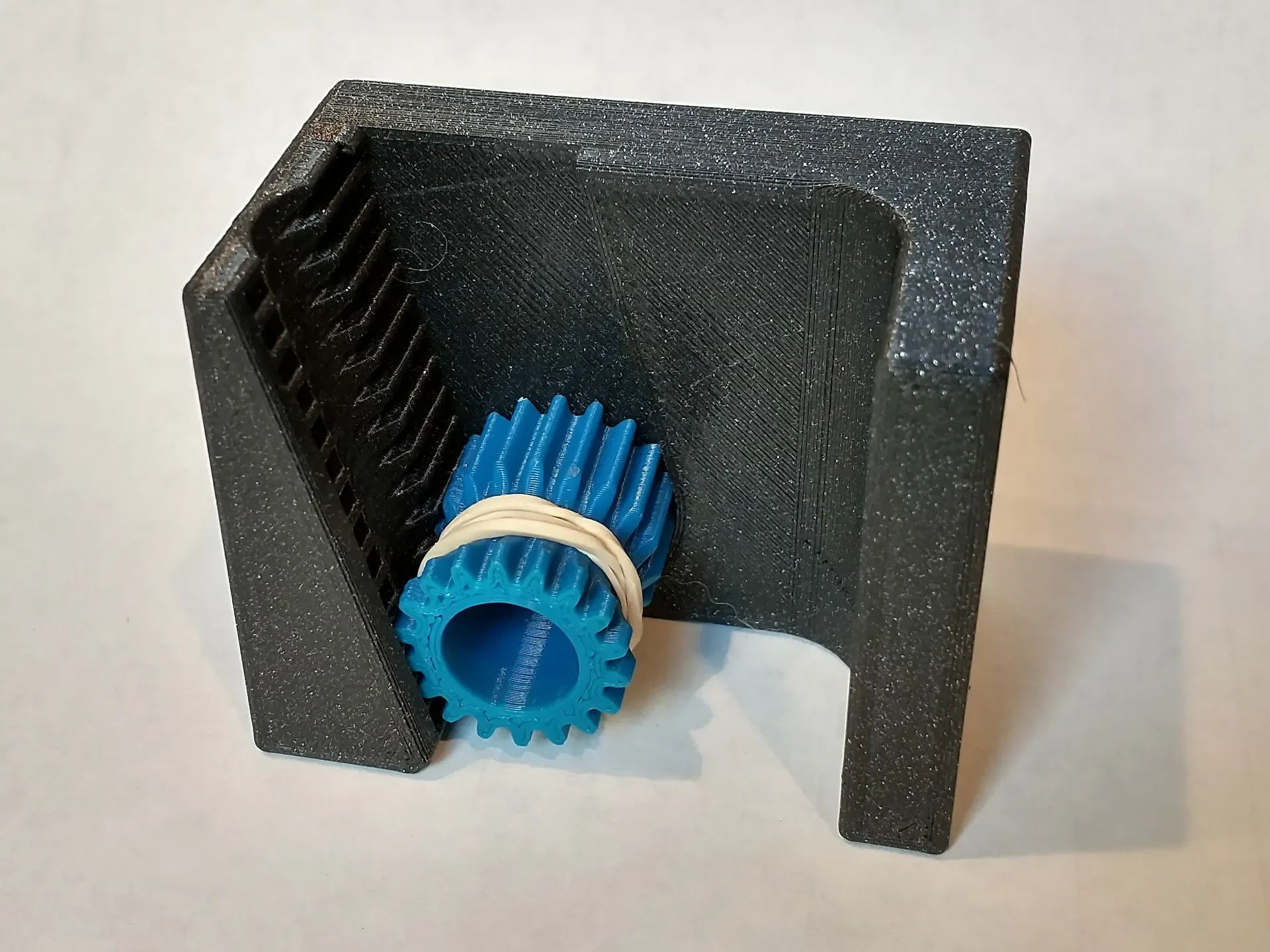

Он прекрасно хватает метлы с деревянной ручкой. Для гладких металлических ручек просто добавьте пару петель небольшой резинки на коническую часть шестерни.

ОБНОВЛЕНИЕ (27.03.22): Я увеличил выступ, удерживающий шестерню на месте, так как у одного пользователя иногда возникали проблемы с выскальзыванием шестерни вперед.

ОБНОВЛЕНИЕ (04.08.22): я добавил версию с 3 отверстиями для винтов, что упрощает установку на шпильку.
