Кружевная застежка с трещоткой для одной руки.........

Обновление:

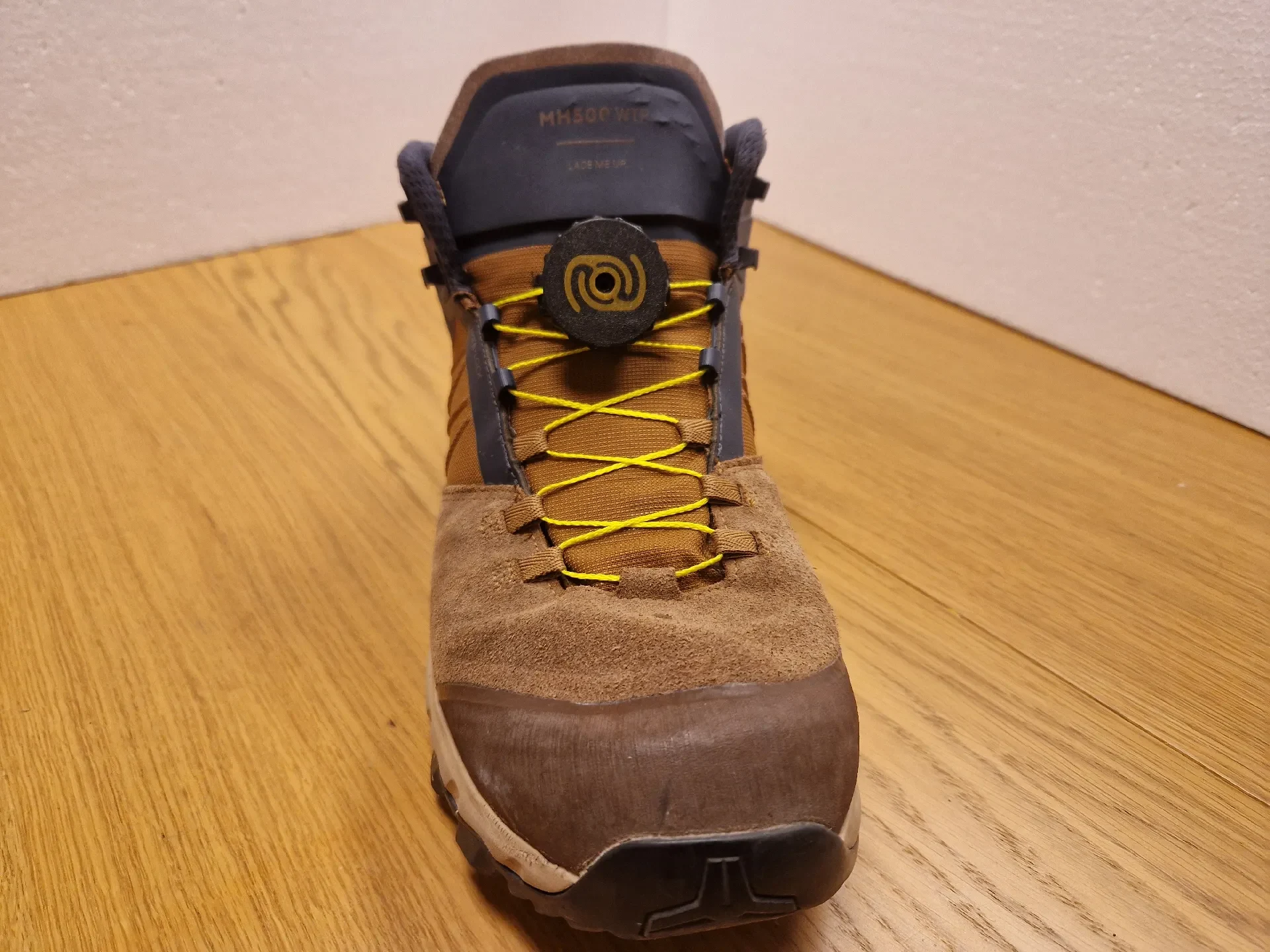

Для маленькой модели добавлена дизайнерская ручка.

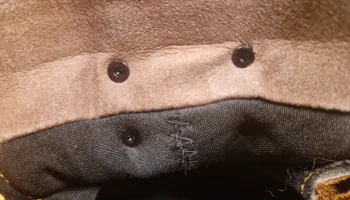

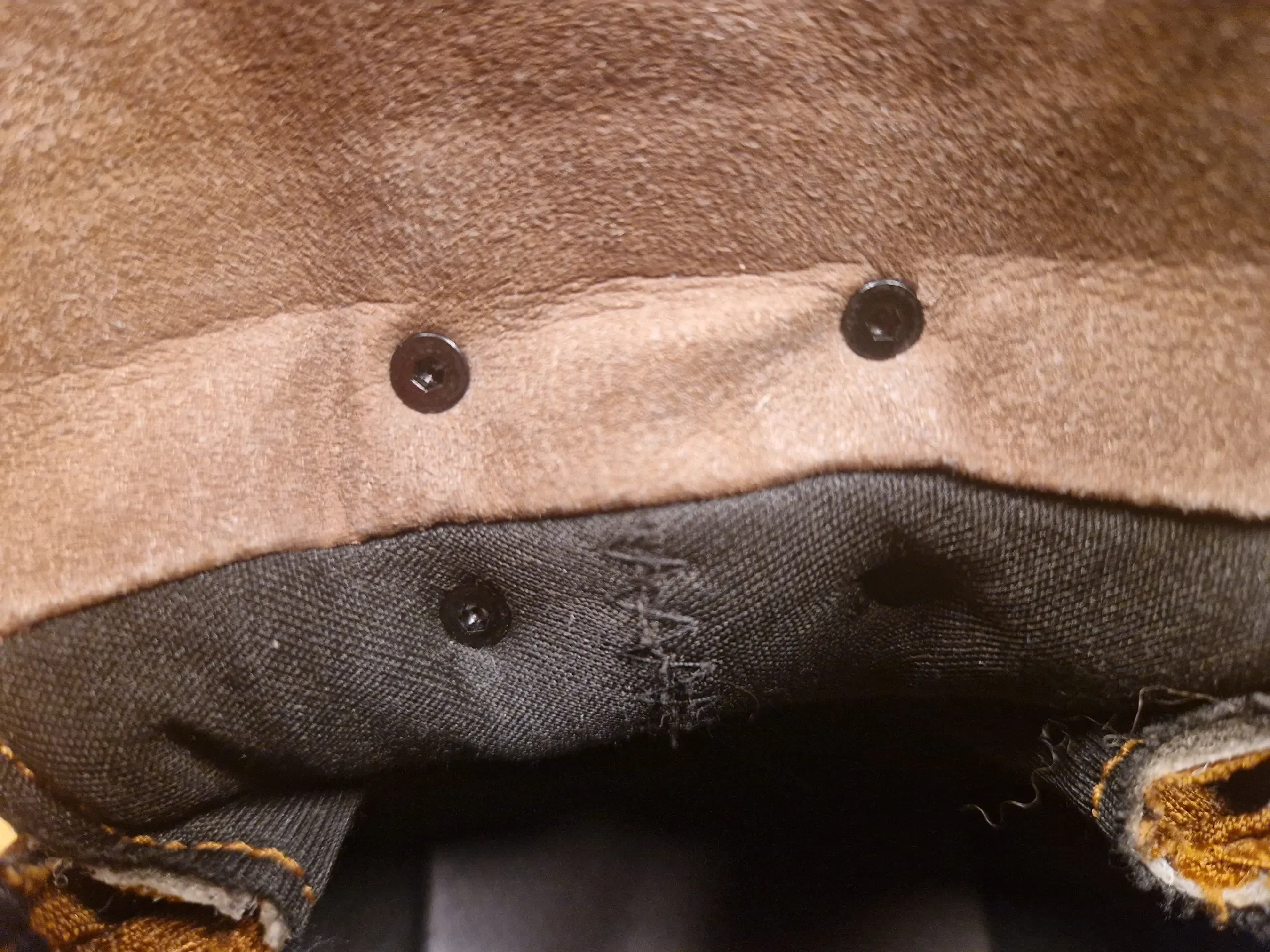

Проверенное основание M3, которое можно закрепить с помощью потайной головки M3 6/8 мм, не ощущая необходимости ходить пешком.

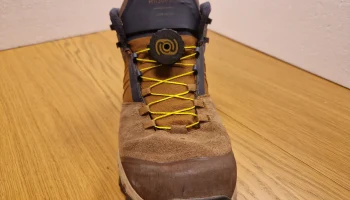

Кружевная застежка с трещоткой для одной руки

Традиционные шнурки часто требуют двух рук, ловкости пальцев и умения удобно сгибаться.

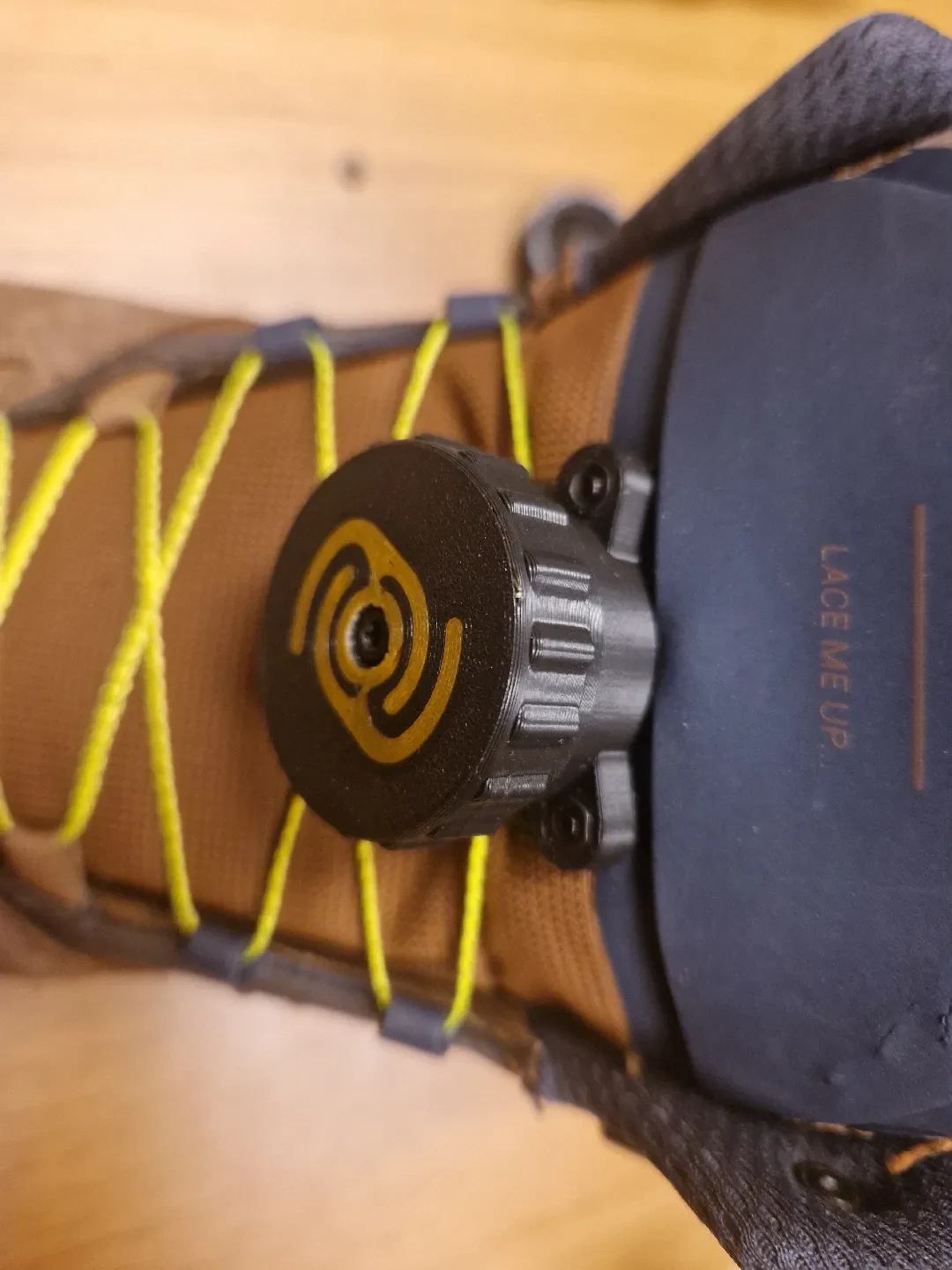

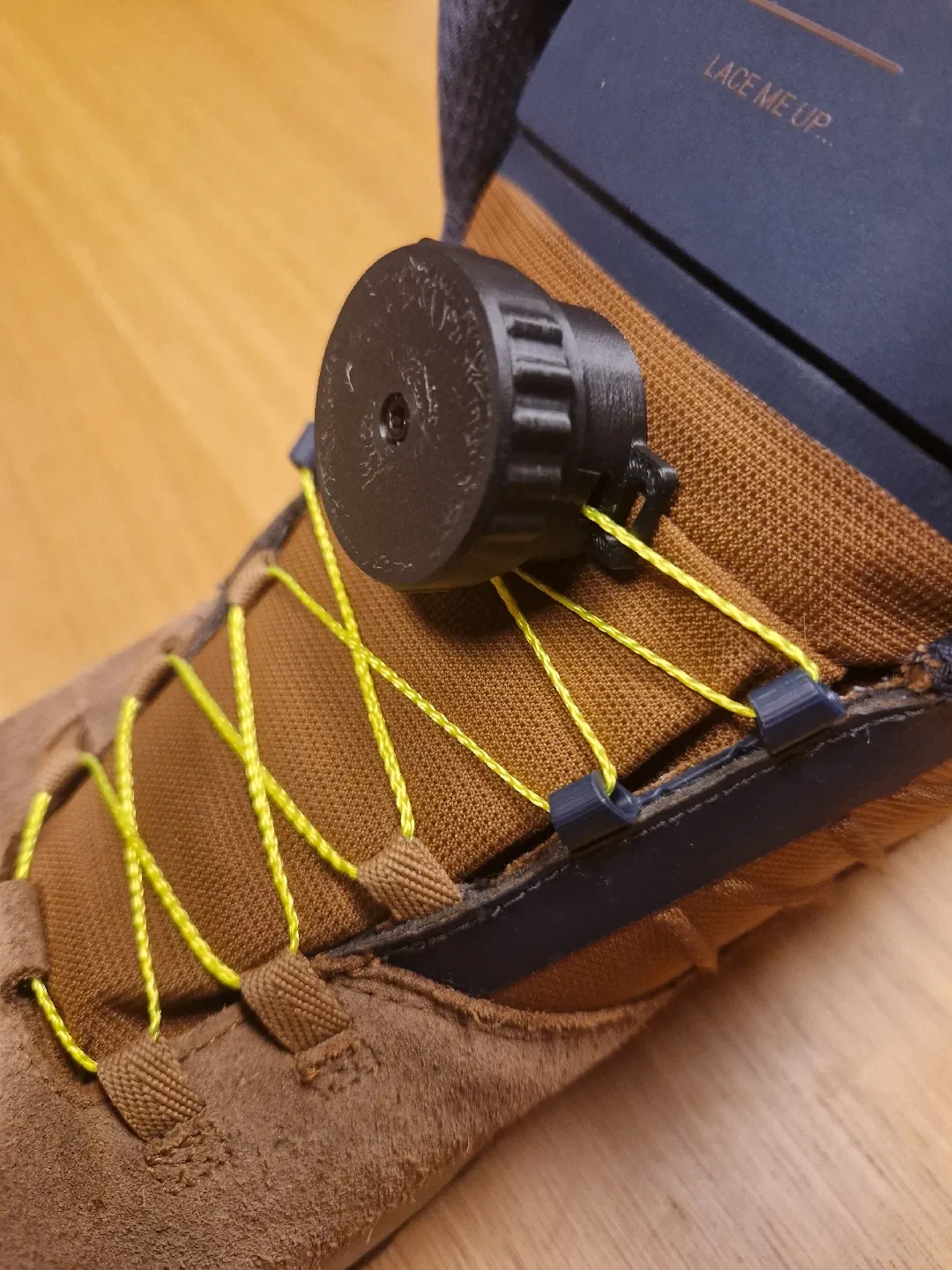

Этот проект заменяет завязывание узлов полностью печатной системой застегива��ия с храповым механизмом. Поверните ручку, чтобы затянуть обувь, и потяните ее, чтобы мгновенно ослабить натяжение.

Дизайн был разработан для решения проблемы личной доступности. Из-за КРБС (альгодистрофии), поразившего мою правую руку и плечо, в сочетании с травмами позвоночника, завязывать шнурки стало трудно и неудобно. Целью было создать систему застежек, которой можно было бы управлять одной рукой во в��емя ношения обуви.

Особенности

Управление одной рукой

Поверните, чтобы затянуть

Потяните, чтобы освободить

Полностью печатный механизм

Использует стандартное оборудование M3.

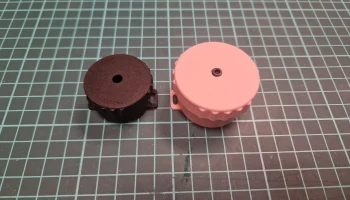

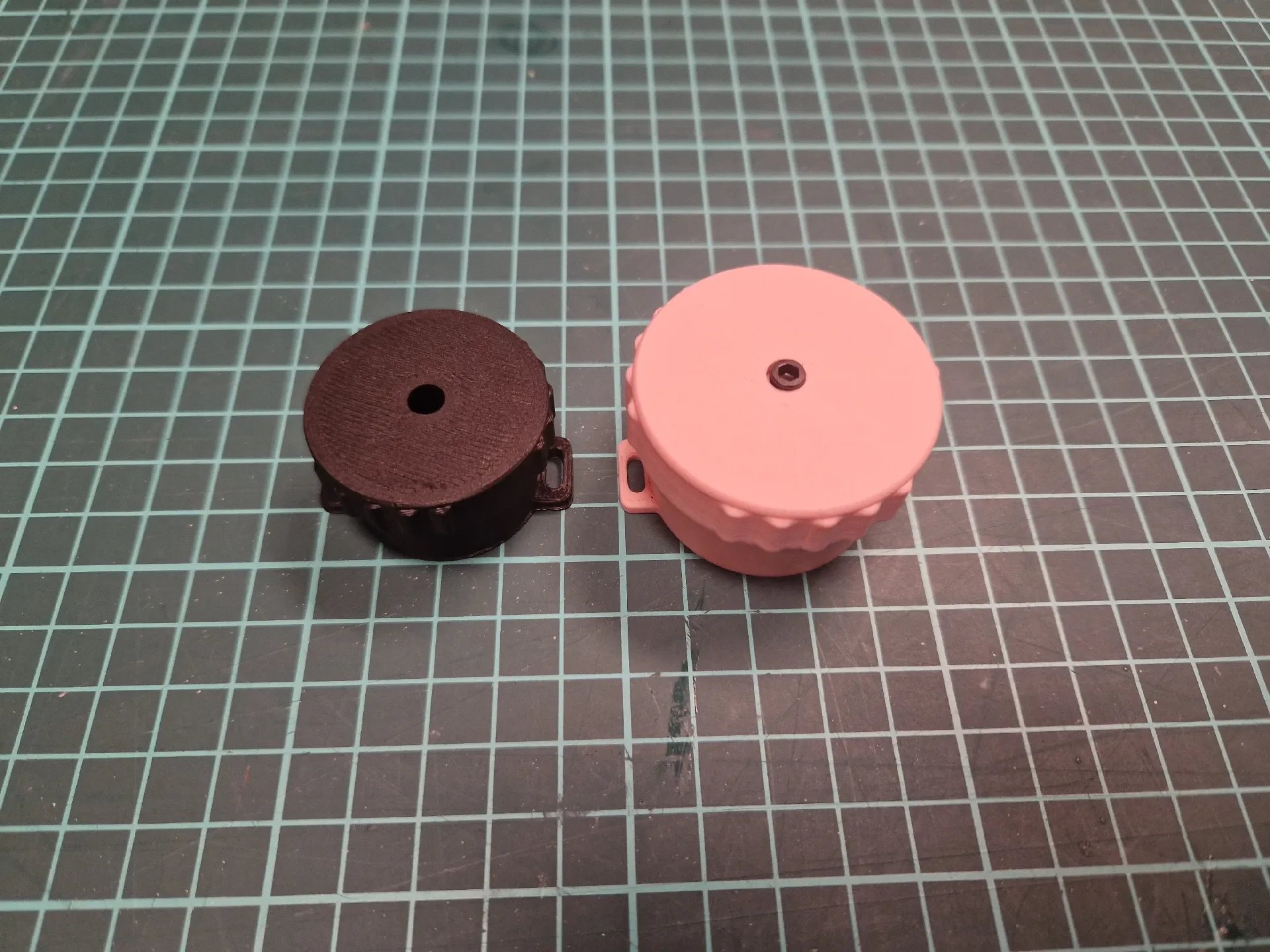

В комплект входят версии с маленькой и большой ручкой.

Под��одит для обуви, походной обуви и других изделий на основе кружева.

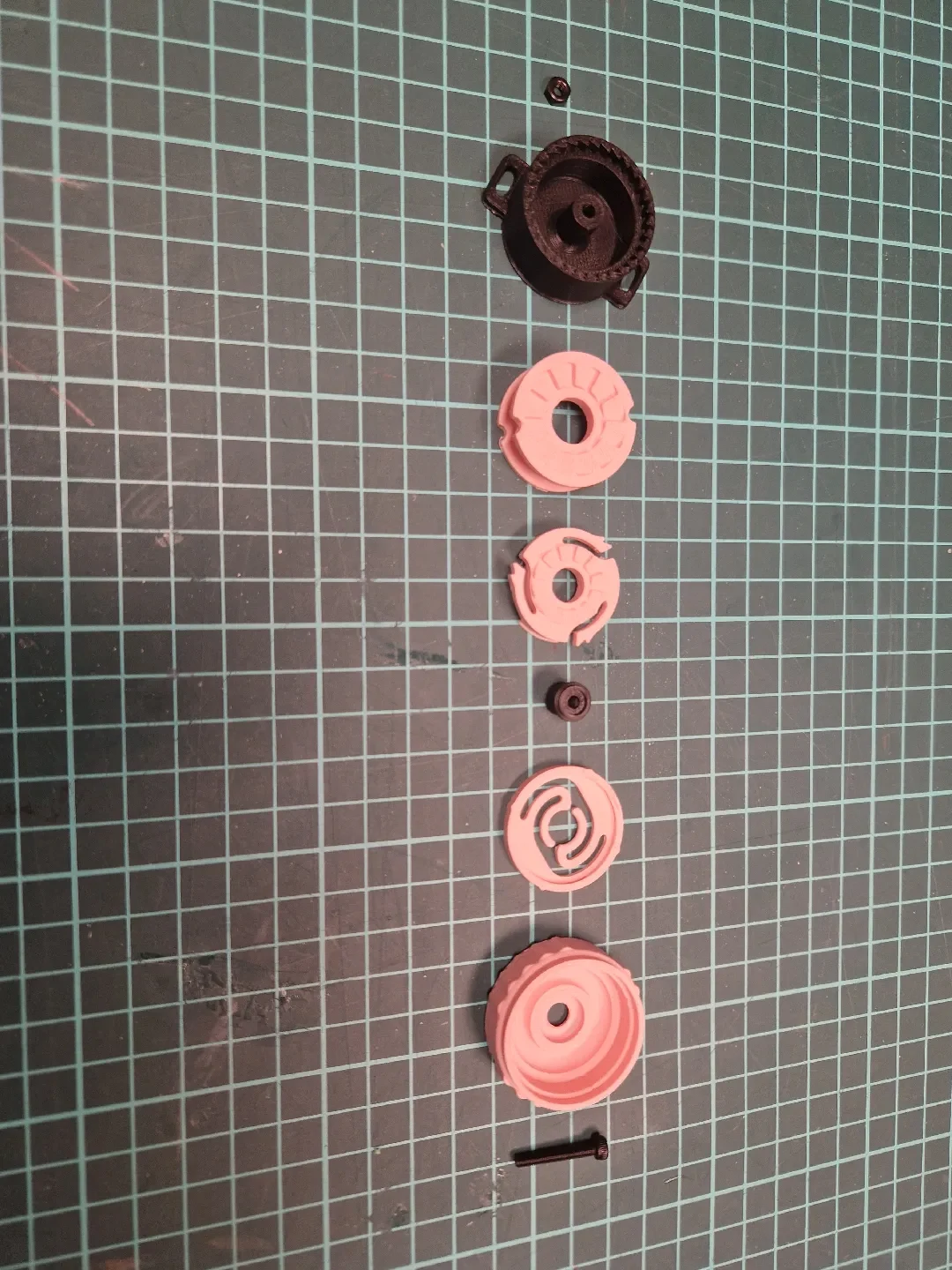

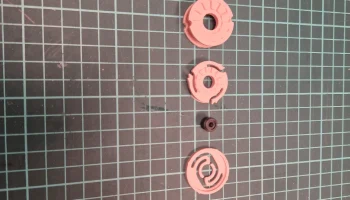

Компоненты

Печатные детали:

База (версия шить или М3)

катушка

Механизм щелчка

Проставка

Весна

Ручка (дизайнерская или стандартная)

Дополнительное обор��дование:

Гайки М3

Винт M3x20 (малая версия)

Винт M3x25 (большая версия)

Потайная головка M3x6 или 8 (без пришивной версии)

Материалы

Прототип успешно прошел испытания с использованием:

PA12 для защелкивающегося механизма

PLA для остальных деталей

Шнур толщиной 1 мм, устойчивый к ультрафиолетовому излучению

Шнурок механически закреплен внутри катушки и не зависит от трения, предотвращающего скольжение.

Тестирование

Прототип протестирован в ходе повседневного использования, включая несколько часов ходьбы и покупок, без случайного срабатывания или заметной потери напряжения.

Настройки печати

Рекомендуется:

Высота слоя 0,16 мм

3-4 периметра

Заполнение от 20 до 40 %

Поддержка только там, где это необходимо

Режим Арахны включен

Рекомендуемые материалы

PLA для общего использования

PETG/ABS/ASA для повышения долговечности.

PA12 рекомендуется для защелкивающегося механизма.

Шнур

Разработан на основе шнура толщиной примерно 1 мм или небольшой лески в стиле паракорда.

Сборка

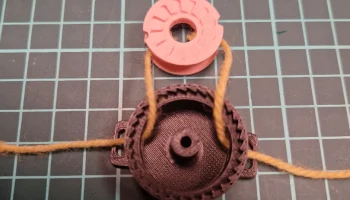

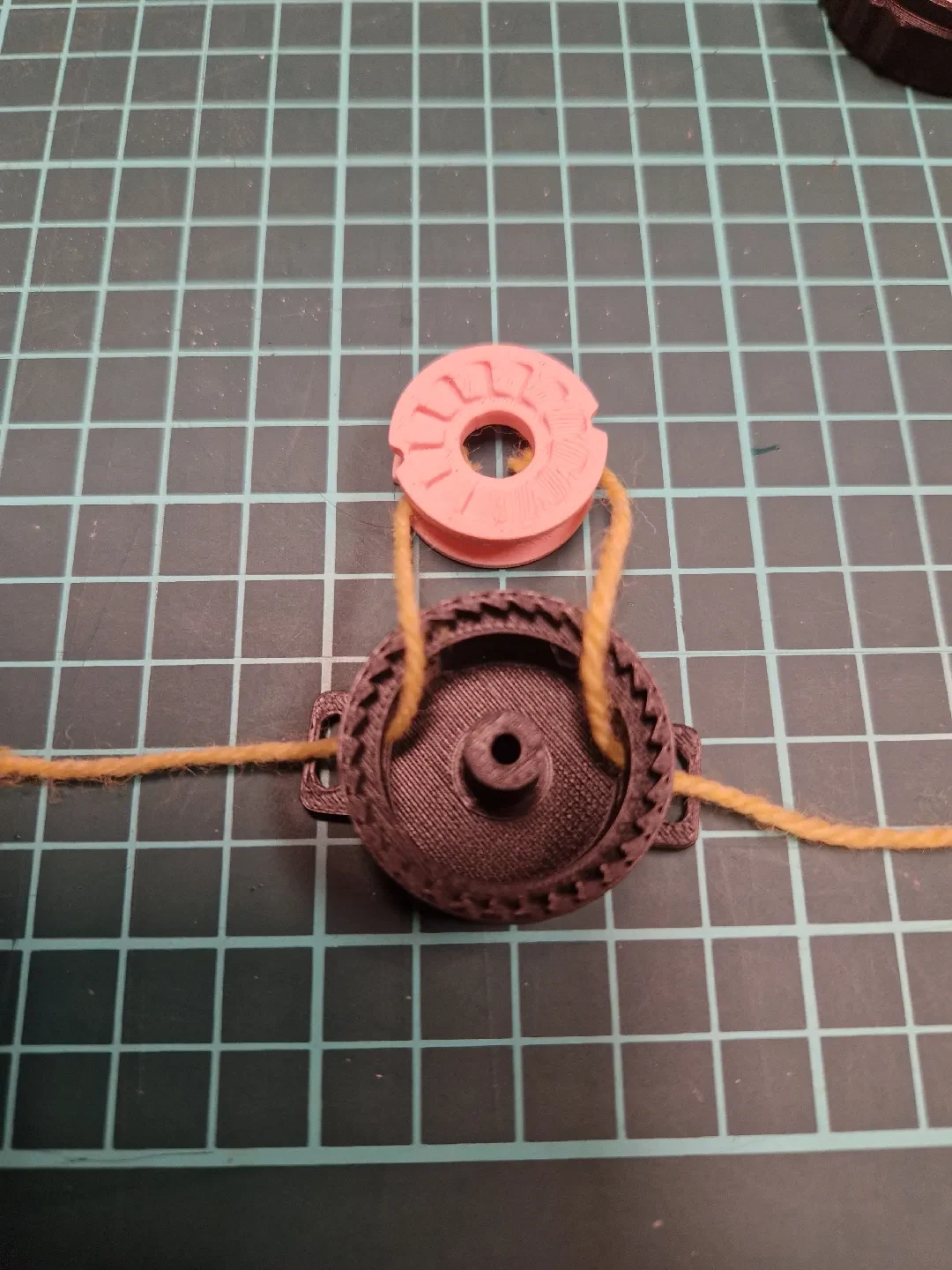

Вставьте шнур в каждое входное отверстие основания, а затем в катушку и закрепите узлами.

Установите катушку в основание.

установите и вклейте пружину (губками в сторону открытия) в ручку, имеются 4 маркера/направляющие.

Установите проставку грибовидной головкой в ​​сторону среднего отверстия пружины или даже в него.

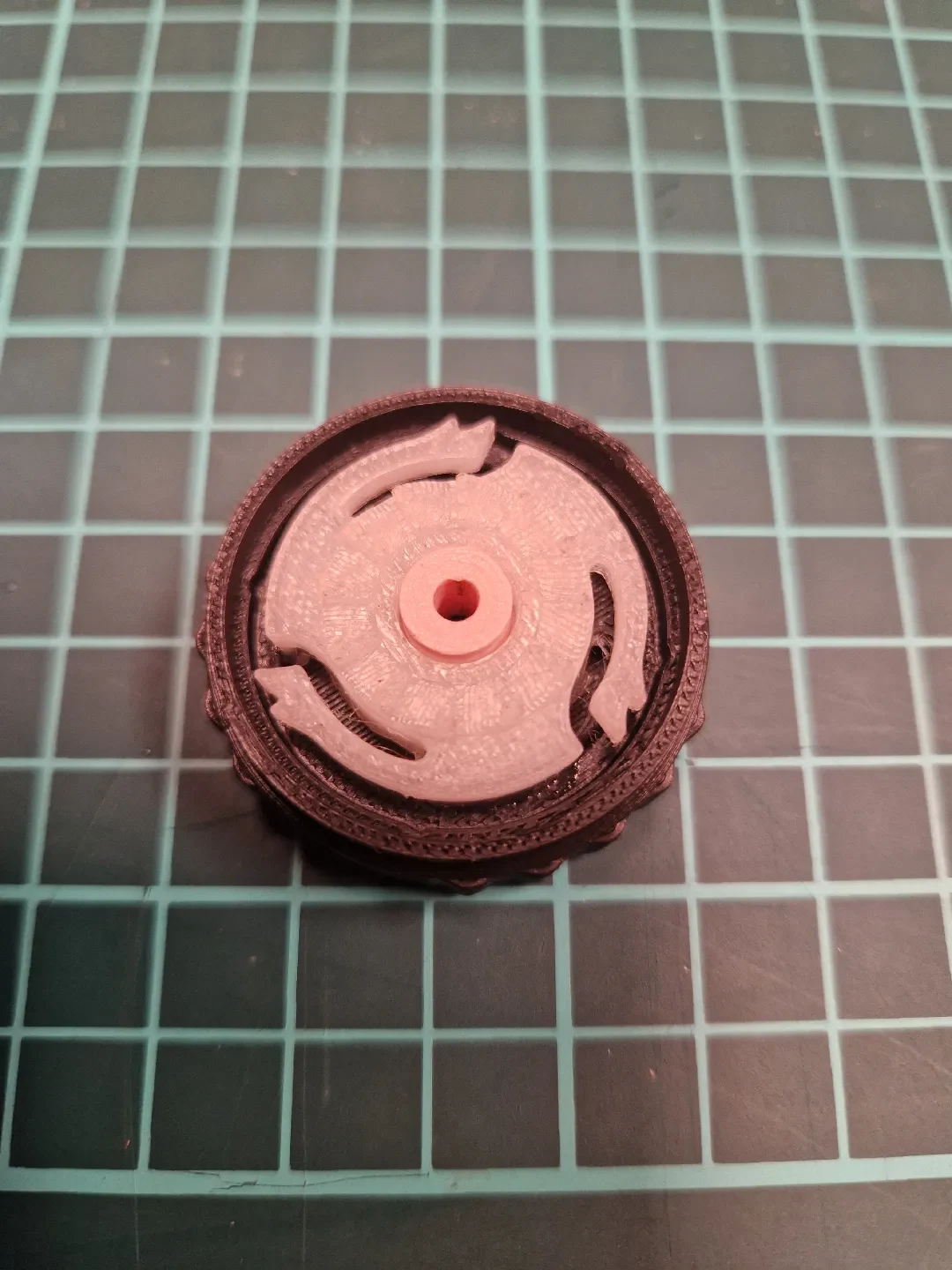

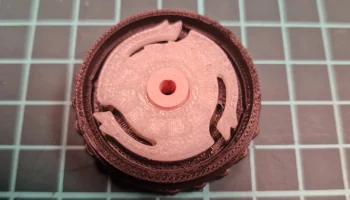

Установите и вклейте защелкивающийся механизм в 3 боковых паза пружины (лучше перед запуском капнуть клей в пазы), по одному, а не все сразу, первую губу можно сделать вручную, затем вторую и третью с помощью плоского инструмента.

Прикрепите ручку к основанию.

Закрепите винтом М3 и гайкой.

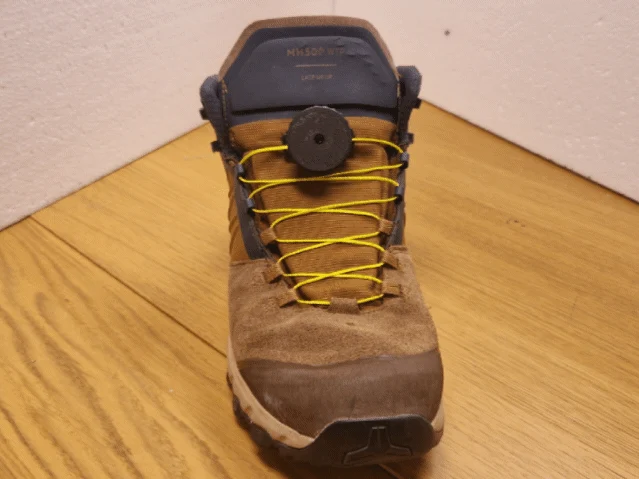

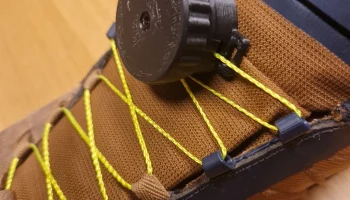

Пришейте/прикрутите язычки основания к обуви.

Атрибуция

Этот проект вдохновлен Адаптивным лыжным протезом для детей, созданным Зитуни и опубликованным под лицензией Creative Commons Attribution 4.0 International (CC BY 4.0).

Оригинальная конструкция была разработана для адаптивного лыжного протезирования. Этот проект адаптирует некоторые из основных механических концепций в систему застежек для обуви, ориентированную на доступность и управление одной рукой.

Большое спасибо Зитуни за то, что он поделился оригинальной работой и сделал возможными производные проекты по обеспечению доступности.
