Тактильное изображение: скелет рыбы (сбоку)...

Тактильное изображение скелета рыбы, вид сбоку.

Контекст

Науки, технологии, инженерия и математика используют иллюстрации и графики для передачи своих знаний. Однако слепые люди ограничиваются текстами (если грамотны шрифтом Брайля).

Чтобы преодолеть этот барьер, этот проект был основан на исследовании¹, проведенном с использованием сотен тестов печати разных размеров на различных материалах, чтобы сократить время и стоимость производства с использованием баз. Лучшие результаты были представлены десяткам слепых людей для получения идеальных размеров для распознавания изображений².

Эти знания были применены в этой серии изображений, адаптированной для включения людей с нарушениями зрения в мир образных знаний.

1- БАРРОС, Г.; КОРРЕЯ, В.; Тейшейра, Дж. ��. К эффективности 3D-печати при создании тактильного контента для пользователей с нарушениями зрения. Полимеры, т. 15, н. 9, с. 2180, май 2023. (https://www.mdpi.com/2073-4360/15/9/2180)

2- БАРРОС, Г. Х. Д. С. Указания для использования в производстве адитива в качестве феррамента, полученного из рекурсивных материалов, для людей с визуальным недостатком: o дизайн как фундаментальный элемент без процесса включения. Ресифи: Федеральный университет Пернамбуко, 2021 г. (https://repositorio.ufpe.br/handle/123456789/45602).

Производственные процедуры

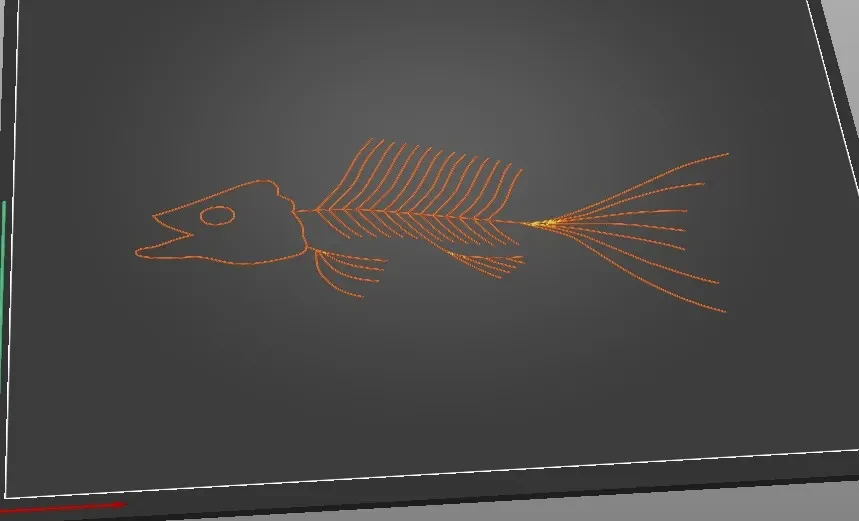

Модель, импортированная в слайсер, включает два кадра: один формата A4, другой — Letter. Они служат только для выравнивания модели по положению на бумаге. Их не следует распечатывать.

Следует использовать следующее:

бумага сульфитного типа или бумаги верже плотностью от 120 г/м² до 180 г/м².

Их следует зафиксировать после автоматического выравнивания стола.

Самый эффективный способ сделать это:

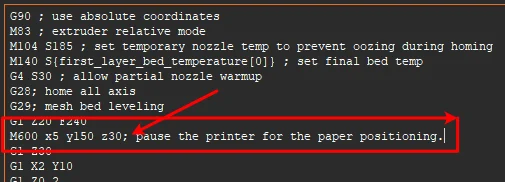

включить код M600 в G-код (M600 x5 y150 z30)

файла печати через область начального G-кода в программном обеспечении слайсера сразу после команды выравнивания стола. Вы можете создать профиль для этого типа печати, чтобы отличать его от обычных отпечатков.

Еще одна необходимая забота — добавить компенсацию толщины бумаги. Это можно сделать с помощью Z Offset в программе слайсера.

Смещение по оси Z = от 0,1 до 0,15.

Юбки использовать нельзя

петли юбки = 0

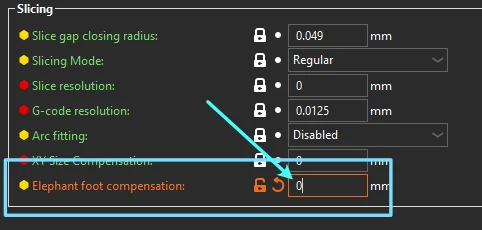

Если ваш слайсер имеет эту опцию, отк��ючите компенсацию «слоновьей стопы».

Компенсация слоновьей стопы = 0

Процедуры подачи заявления

Распознавание информации очень затруднено, если используется только изображение, особенно если оно представлено людям, которые никогда не видели и, следовательно, не привыкли к нашим моделям преобразования реальности в иллюстрацию.

Поэтому применение изображений должно осуществляться в сочетании с устными о��исаниями целого и частей. Для лучшего понимания весов следует поощрять использование обеих рук.

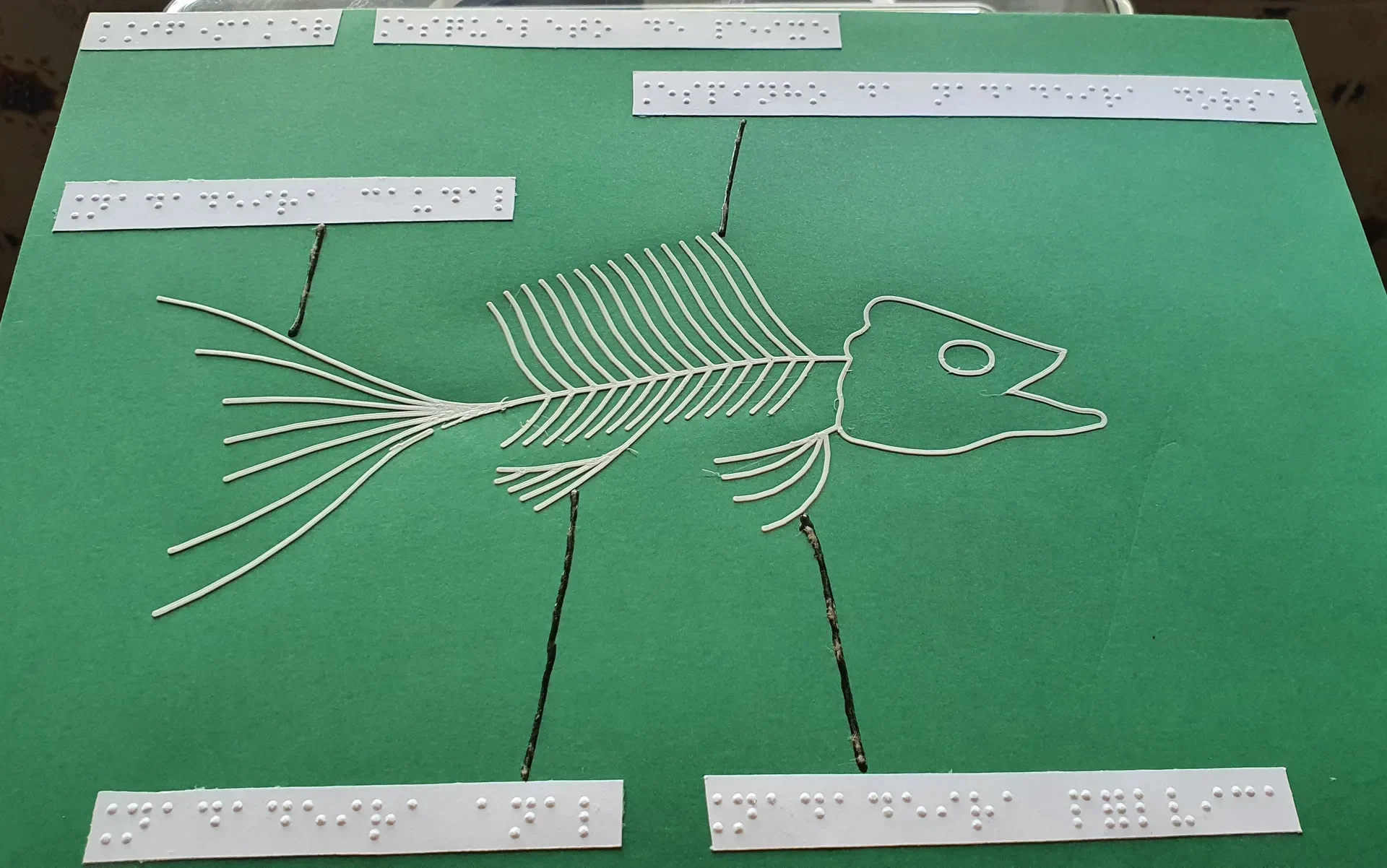

При наличии принтера Брайля подписи можно добавить, наклеив их на бумагу и нарисовав линии 3D клеем на изображаемой детали.
