Еще один сухой ящик

Почему еще один дизайн сухого бокса?

Я искал решение для хранения своей нити накаливания, но найденные мной популярные модели не подходили мне по размеру или не отвечали всем моим потребностям. Наконец я нашел на Amazon несколько контейнеров для хранения (см. список деталей ниже) с идеальными внешними размерами, поэтому начал проектировать необходимые детали, чтобы превратить их в новую конструкцию сухого бокса.

Что особенного в этой коробке?

Он занимает небольшую площадь — всего ~ 46 см (ширина) x 26 см (глубина). Это означает, что он помещается в шкаф (внутренняя ширина ~46 см), его можно складывать в ряд (один за другим, что занимает ~53 см) и, конечно же, друг на друга.

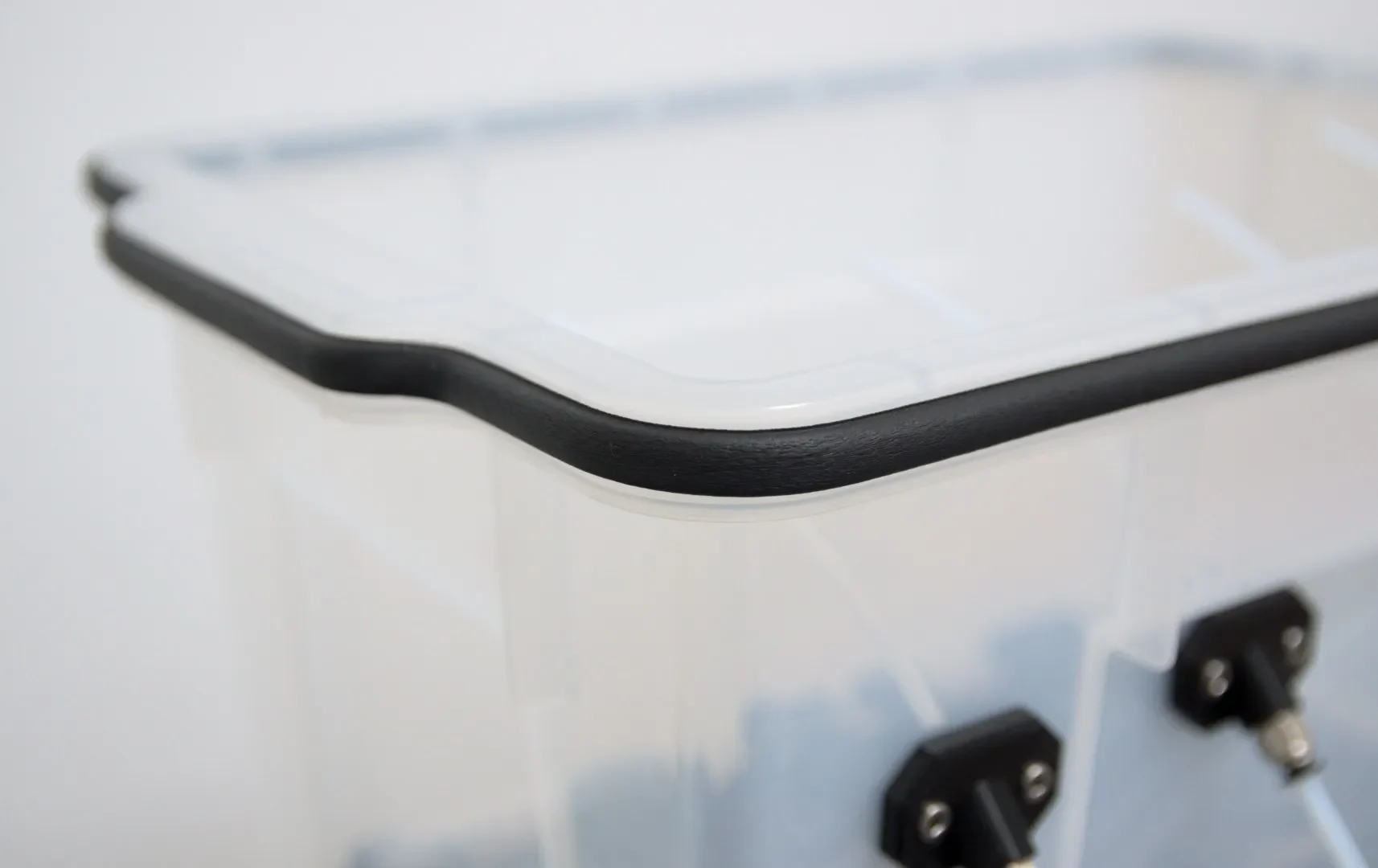

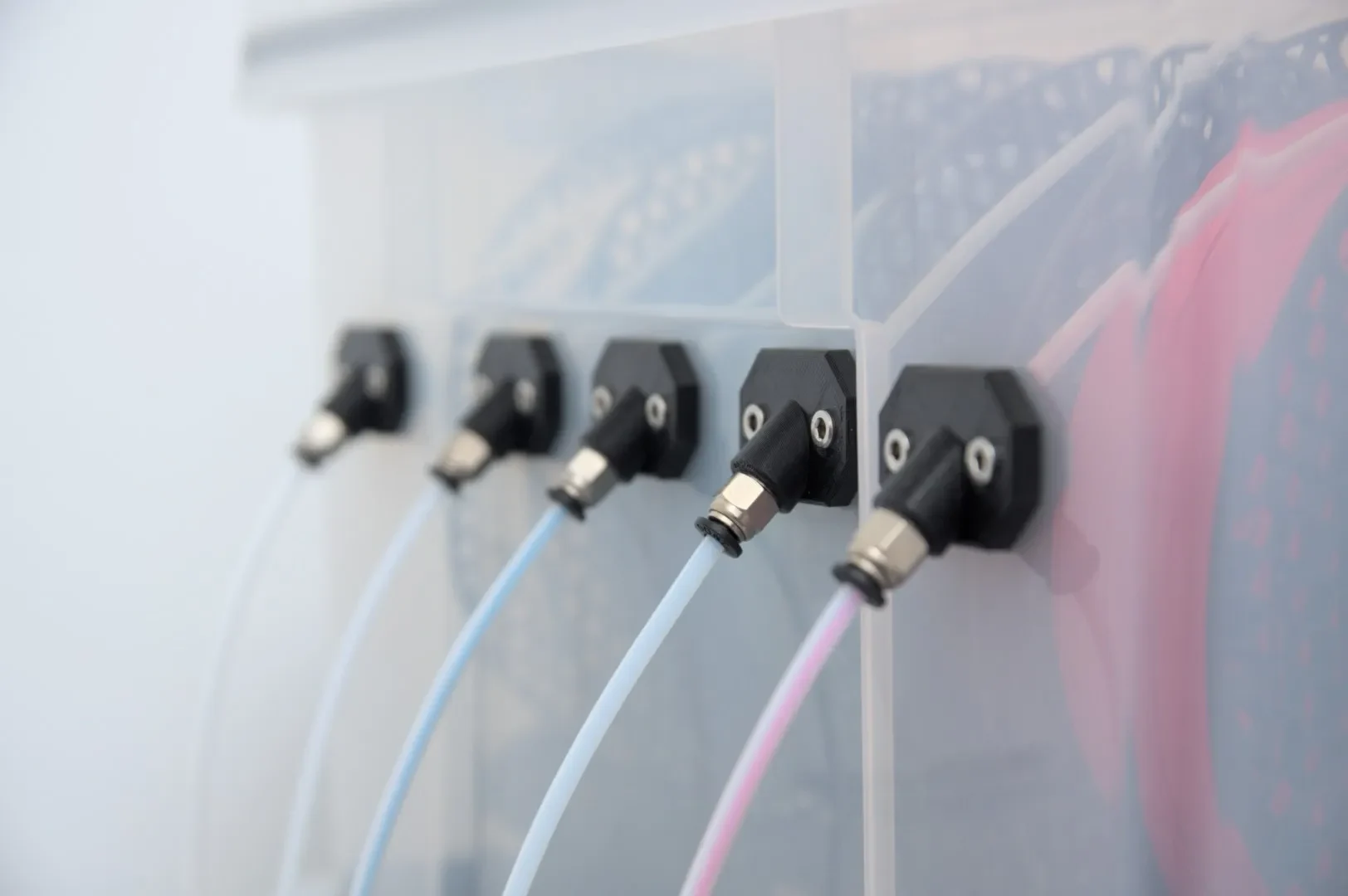

Путь нити накаливания с наклонным выходным отверстием для нити, не требующий дополнительного места для такой укладки.

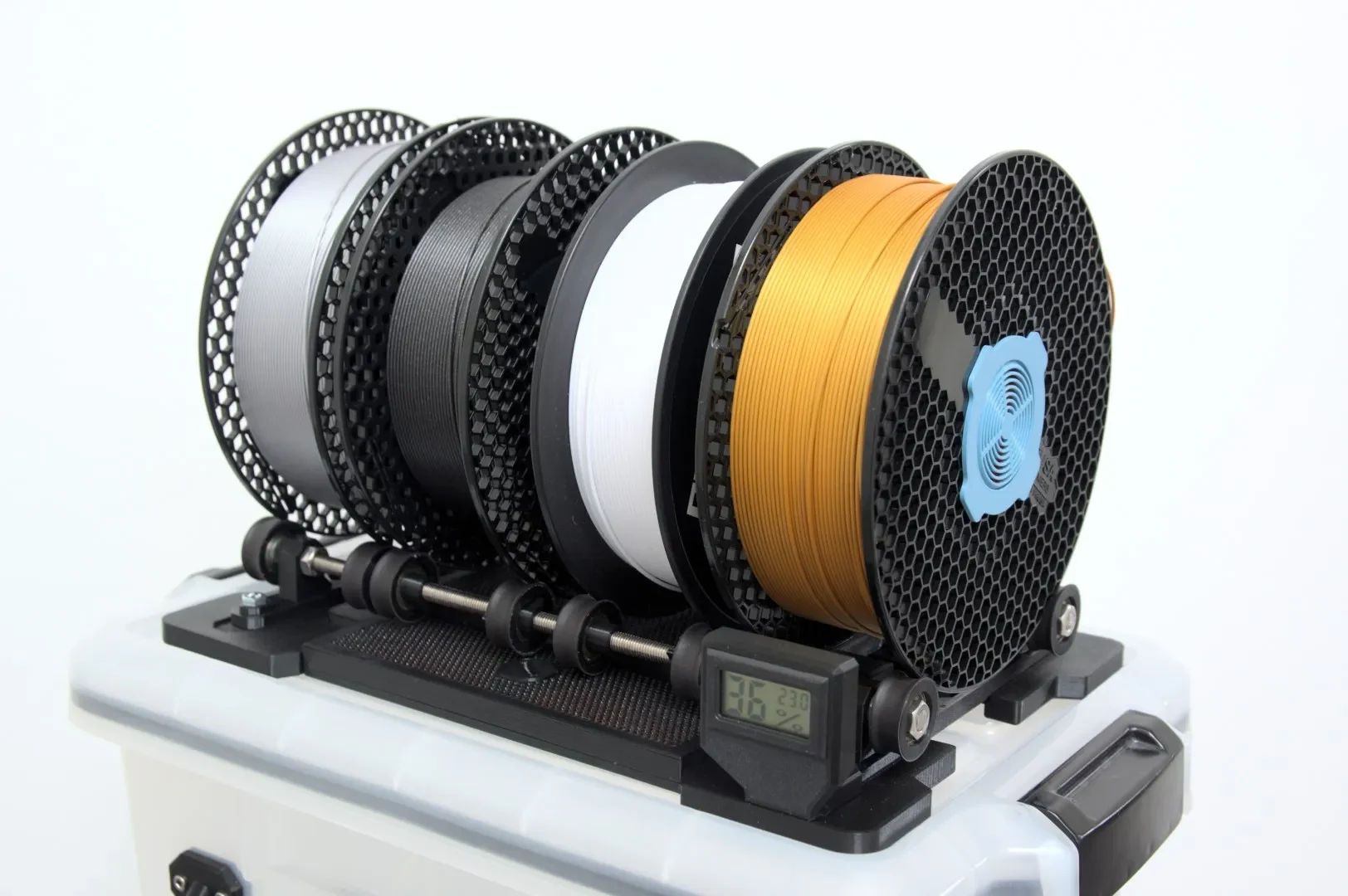

Несмотря на свою небольшую площадь, он по-прежнему вмещает четыре катушки нити по 1 кг. Альтернативно подойдут 5 катушек с нитью меньшего размера.

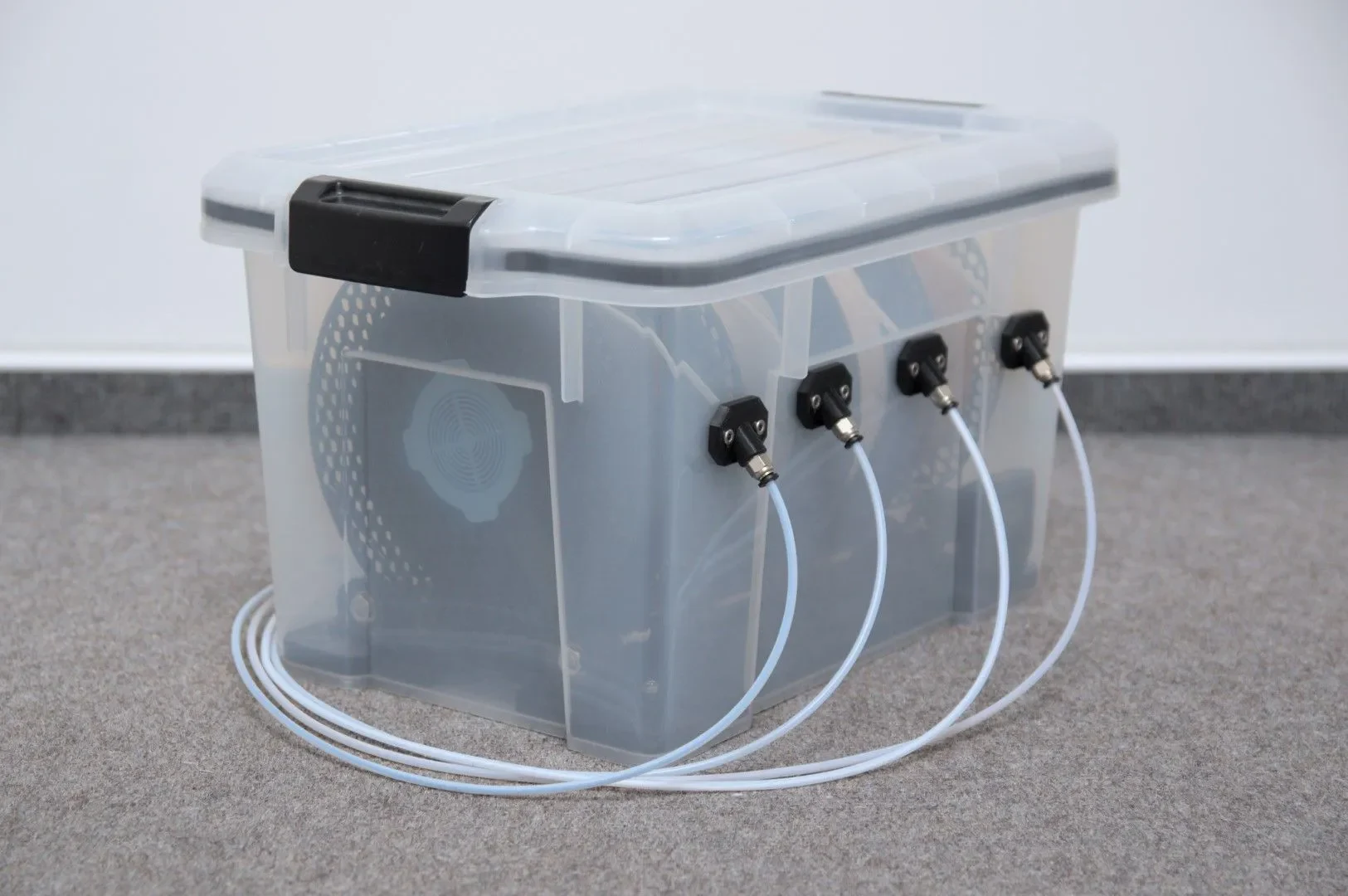

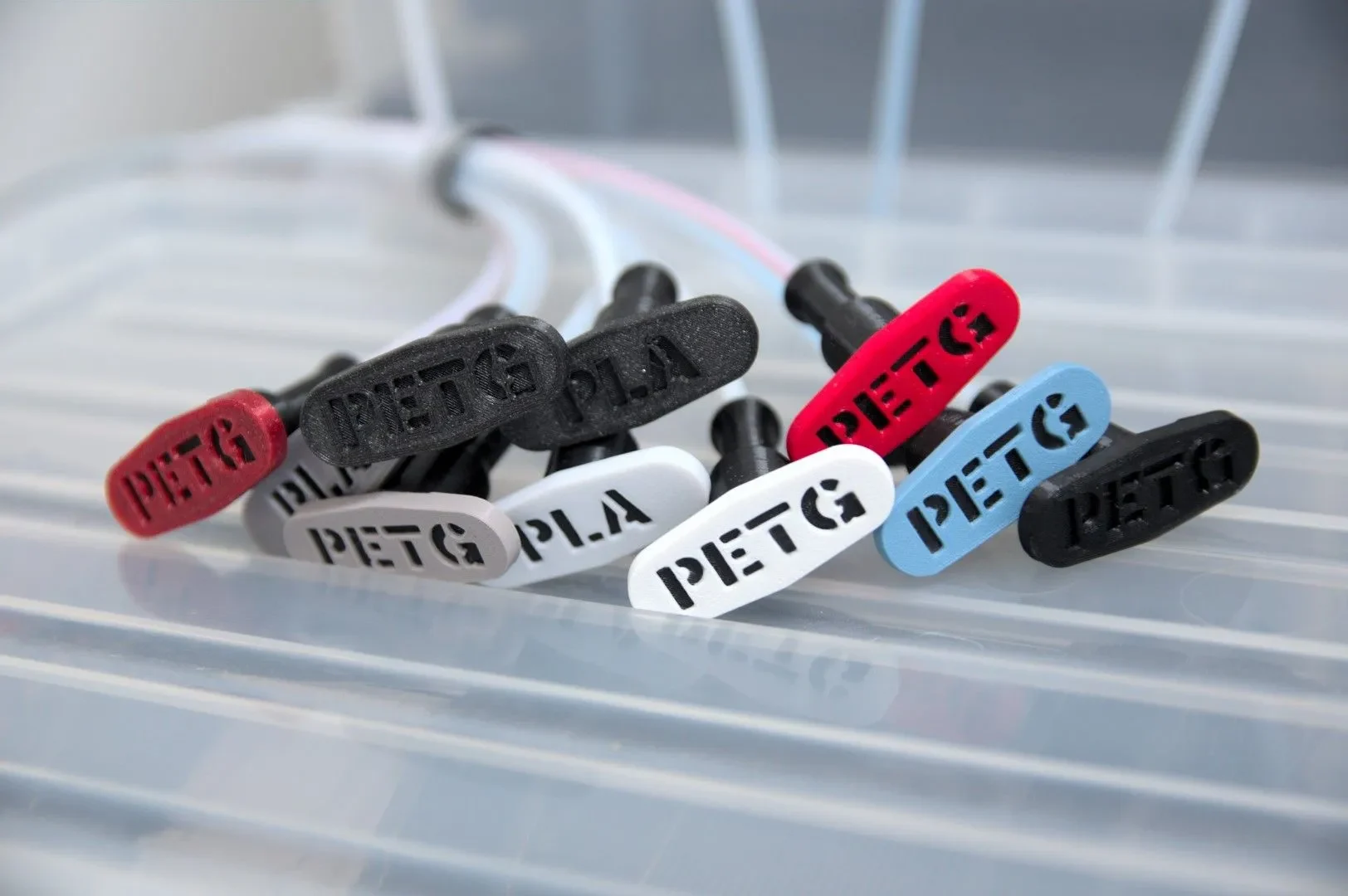

Специальные колпачки для трубок обратного Боудена с этикетками и механизмом захвата, предотвращающим соскальзывание нити обратно в трубку.

Наклонная траектория трубки из ПТФЭ допускает небольшой «отвод назад»: когда нить заменяется в этой установке с обратной трубкой Боудена и несколько см нити вставляются обратно в трубку из ПТФЭ, трубка из ПТФЭ сохраняет некоторое натяжение нити и не ослабляется вокруг катушки.

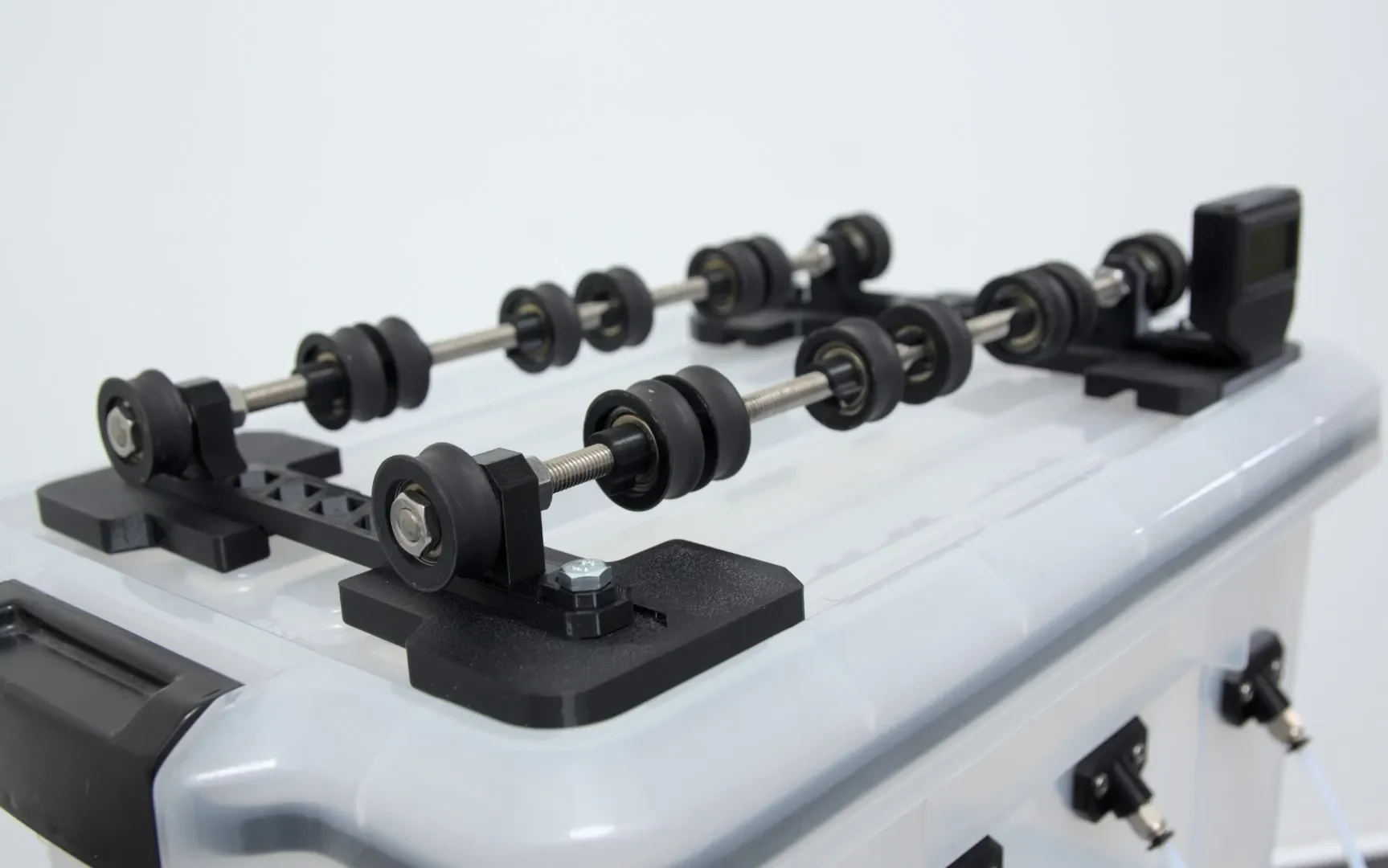

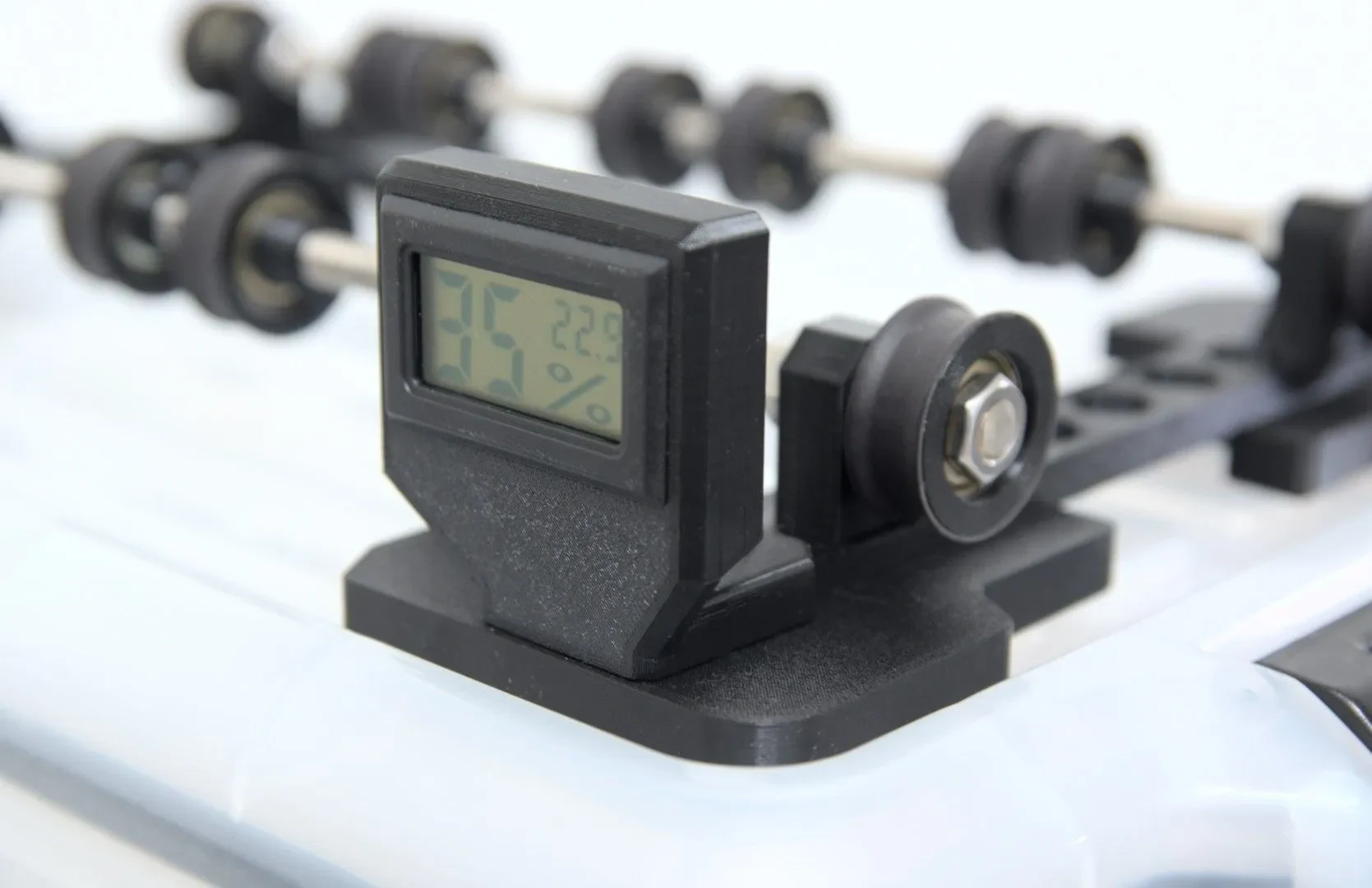

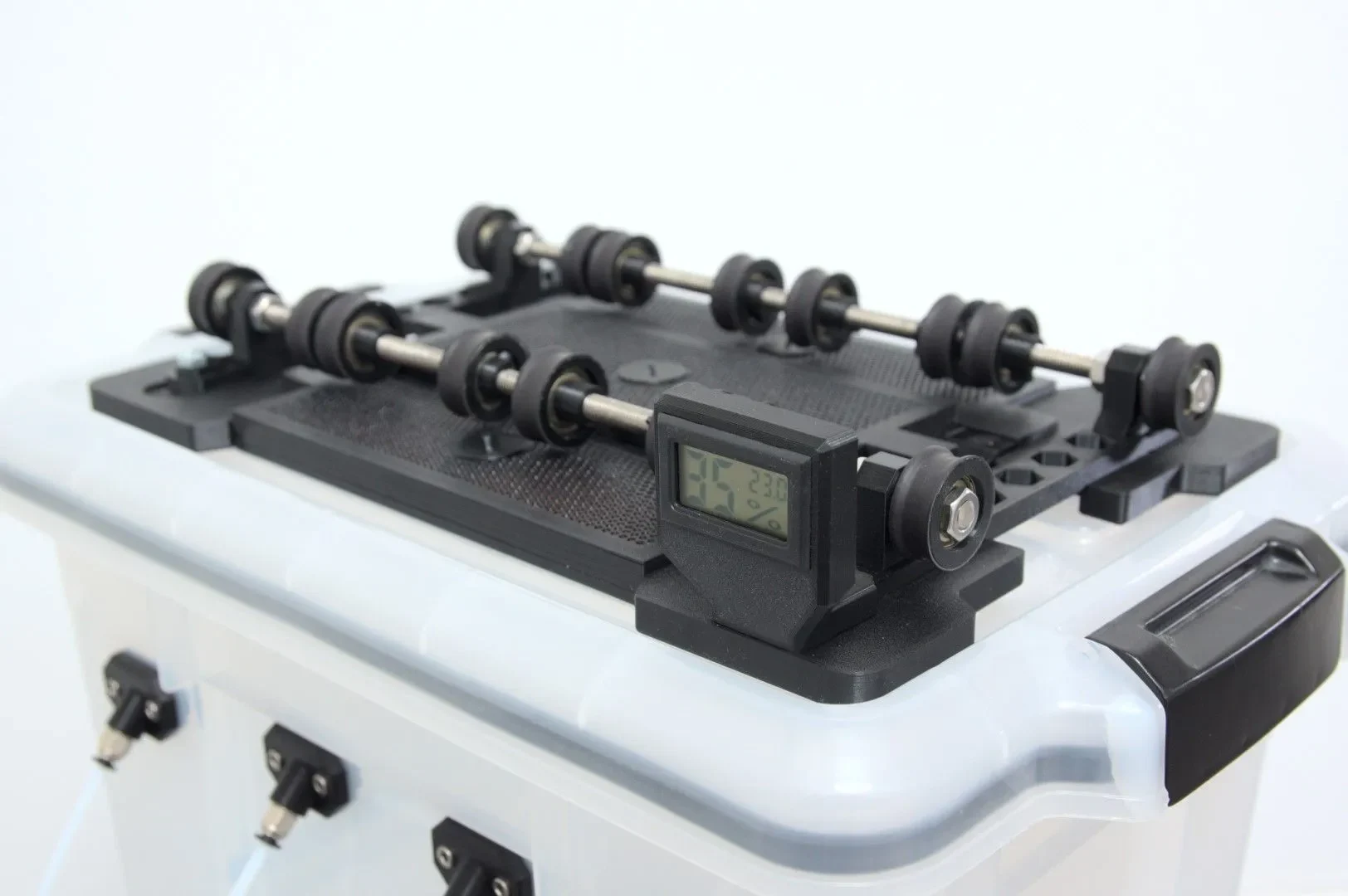

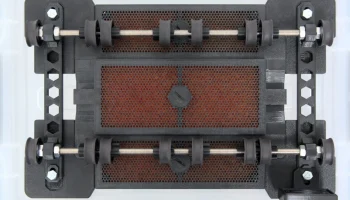

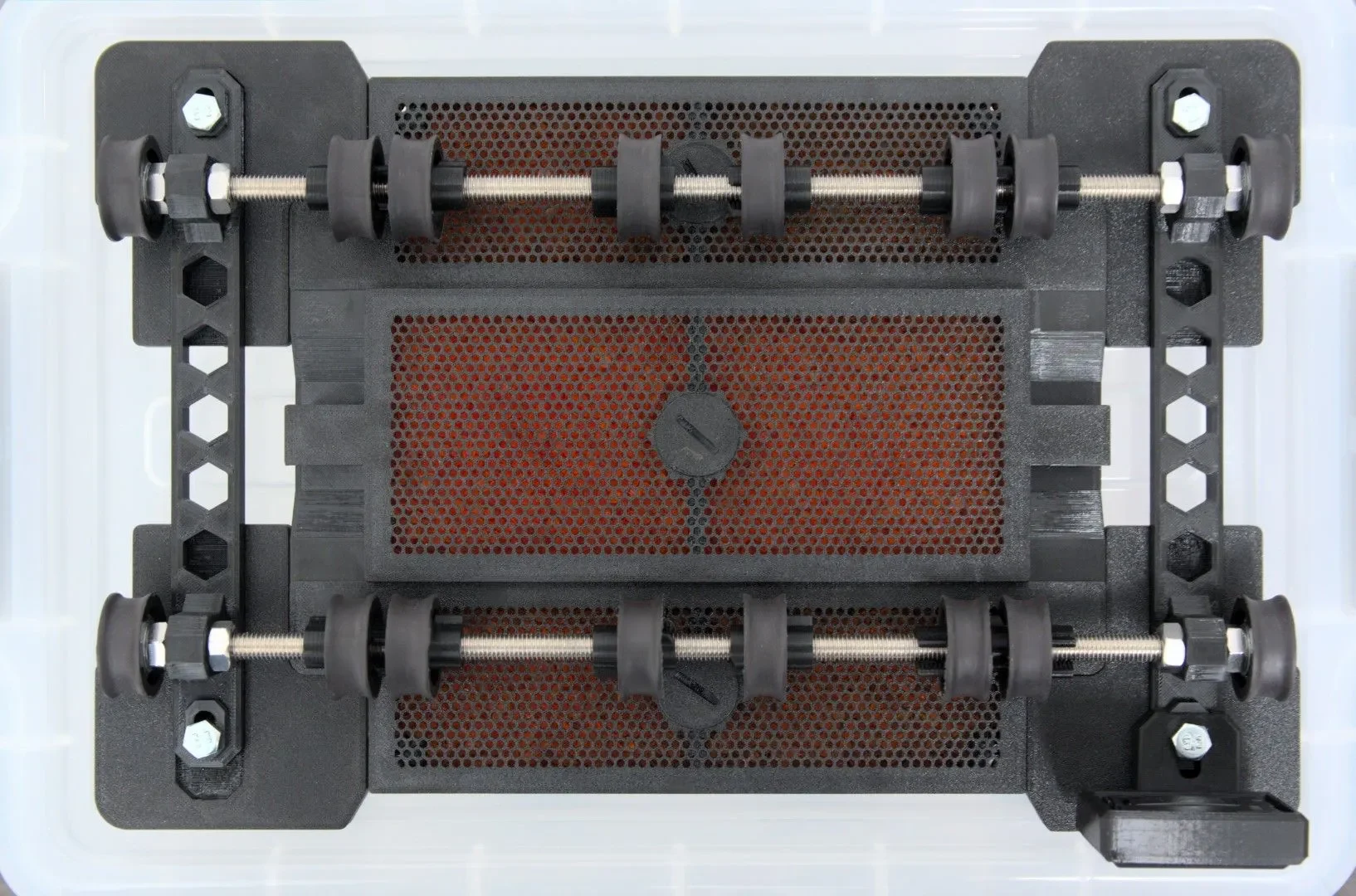

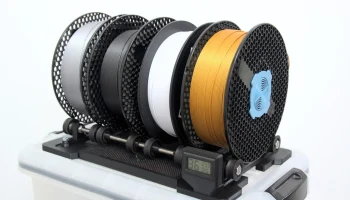

Механически регулируемый шкив на подшипниках с креплением для гигрометра и контейнером для хранения кремнезема.

Конечно, он штабелируемый, герметичный, хорошо выглядит и переработан ;-)

Варианты размещения и штабелирования

Главная особенность этого ящика в том, что его можно плотно сложить и поместить в шкаф шириной 50 см (внешние размеры). Помимо вертикальной укладки (рис. 1), их также можно штабелировать друг за другом. А поскольку выходы нити расположены под углом, они идеально поддерживают такой тип выравнивания (рис. 2 и 3).

В моей установке коробки размещаются над принтером (рис. 4 и 5), а трубки из ПТФЭ направляются через отверстие на полке, что позволяет мне напрямую получить доступ к нити всех трех коробок для печати.

Если вы хотите разместить коробку в стороне от принтера, вы также можете соответствующим образом установить выходы для нити (т. е. повернуть на 180 ° и немного дальше вниз) так, чтобы трубки из ПТФЭ были направлены вверх. Такую коробку я пока не собирал, но проблем со шкивом-козлом не ожидаю. Если вы построили такой ящик, возможно, опубликуйте марку и укажите размеры места, где вы разместили розетки.

Много��одельный проект и где файлы?

Я решил опубликовать две составляющие этой конструкции сухого бокса отдельной моделью. Просто нажмите на ссылки, чтобы перейти к файлам и подробному описанию:

Шкив и зажимы с резьбой M8 для роликов с нитью

Крышка трубки из ПТФЭ с этикеткой накаливания

Причина в том, что они довольно универсальны и могут быть использованы для создания других сухих боксов, и я думаю, ч��о их будет легче найти, если они будут выпущены отдельно.

Также вы, скорее всего, захотите напечатать дополнительные контейнеры с силикагелем, которые войдут в центр катушки с нитью. Это позволит вам дольше сохранять воздух в коробке сухим, легко заменить немного силикагеля при смене катушки с нитью, а также увеличит вес катушки с нитью, что сделает ее еще более устойчивой катиться на шкивах (особенно если катушка почти пуста). В этом проекте я использовал канистру с осушителем для катушек с нитью.

Детали, как печатать и что вам следует знать

Пройдемся по списку деталей, рассмотрим некоторые особенности и способ их печати. Для своих коробок я распечатал все в Prusament PETG с высотой слоя 0,2 мм, а также предоставлю файлы gcode для печати на MK3s+.

Примечание. STL уже должны име��ь правильную ориентацию для размещения их на печатной платформе.

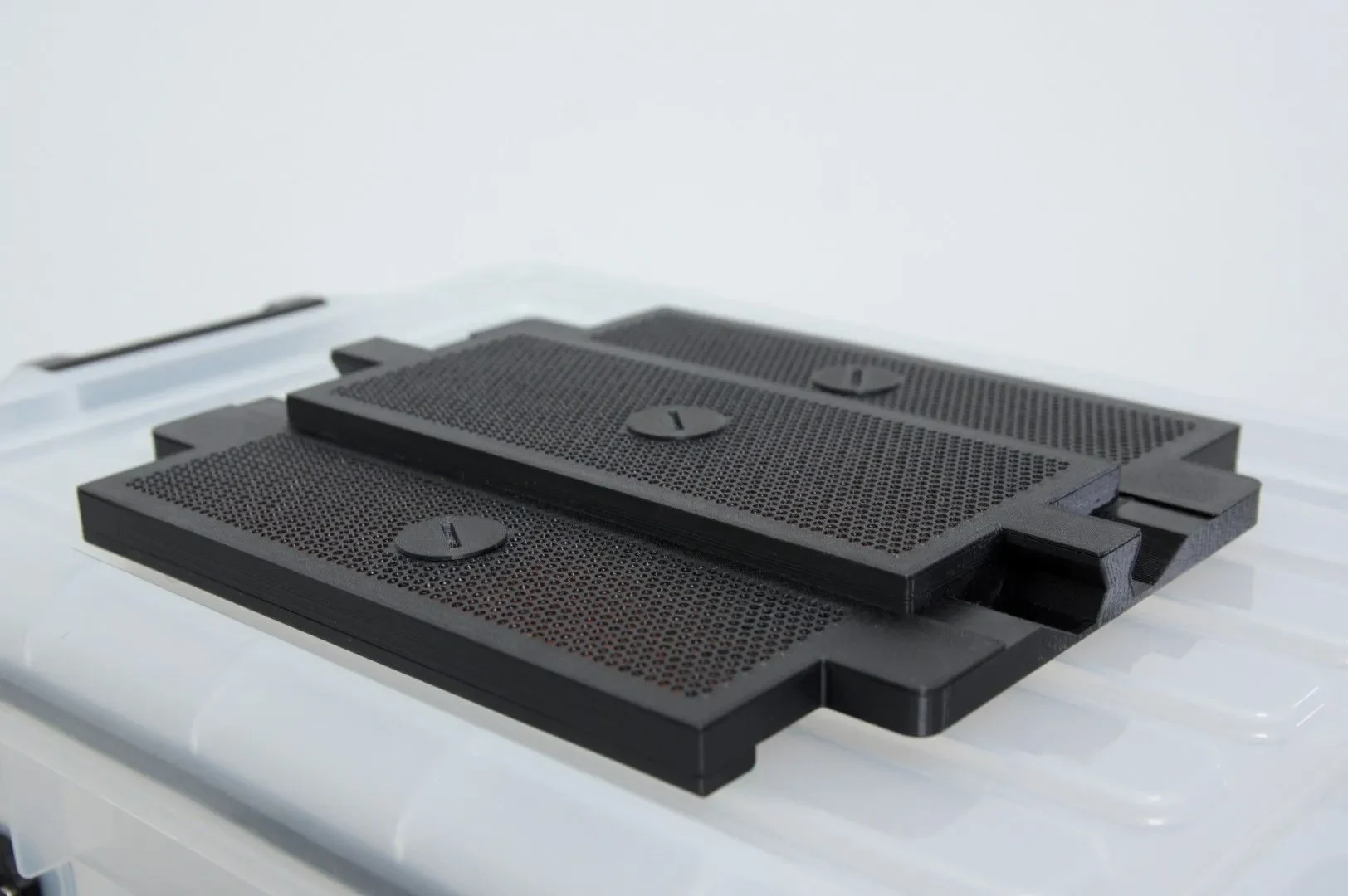

Опорная пластина: устанавливается в угол сухого бокса и позволяет установить кронштейны для резьбовых стержней. Опорные пластины компенсируют изогнутое дно коробки, и сиденье становится свободным от дребезжания и раскачивания.
