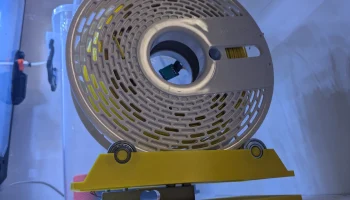

Мод тензодатчика для катушки с нитью IKEA Samla........

О

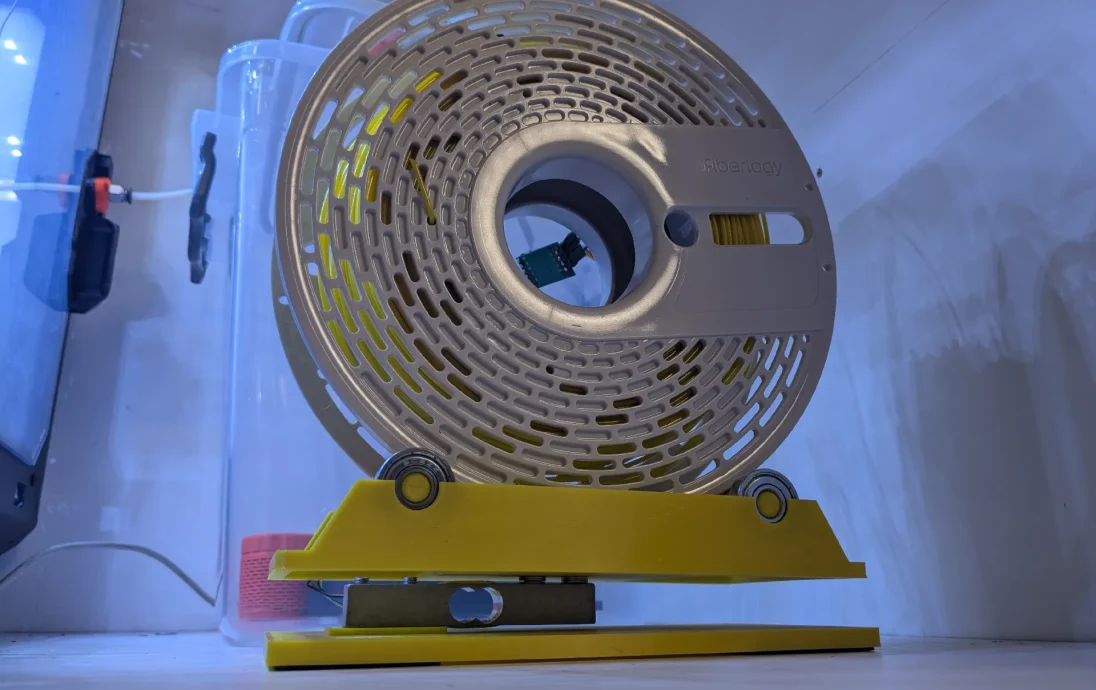

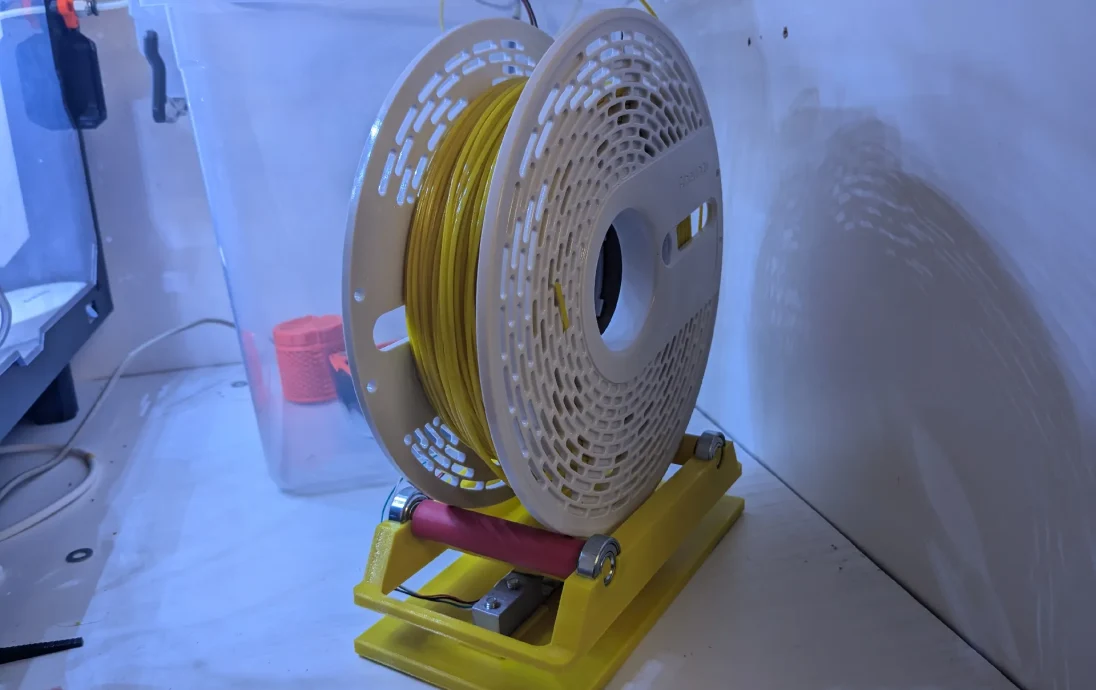

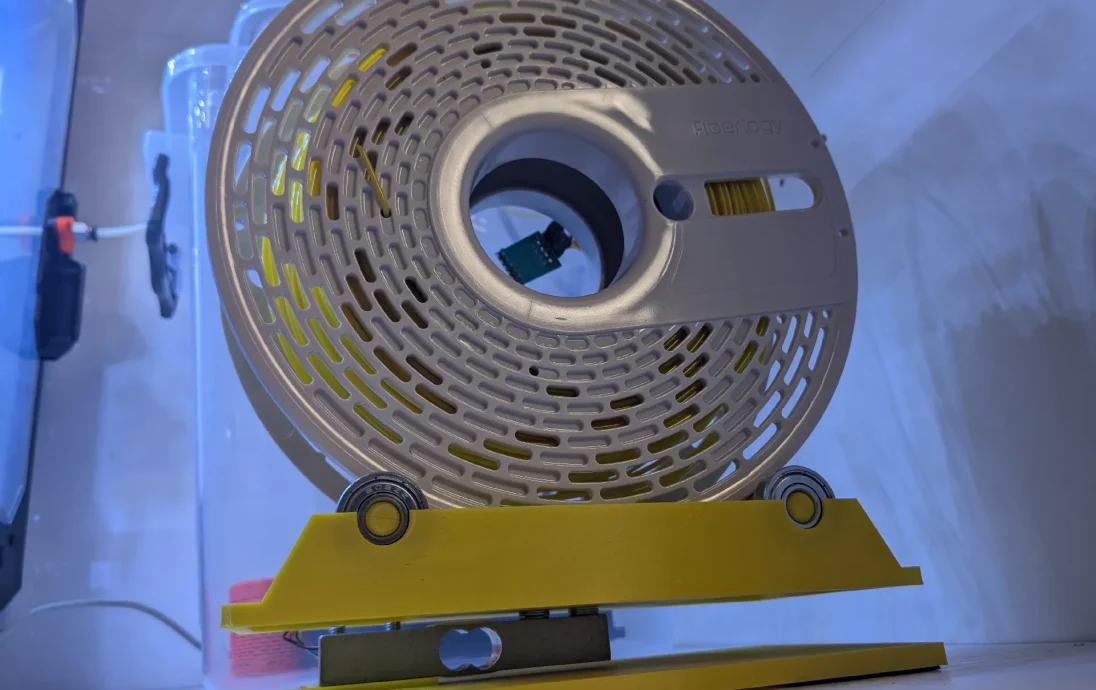

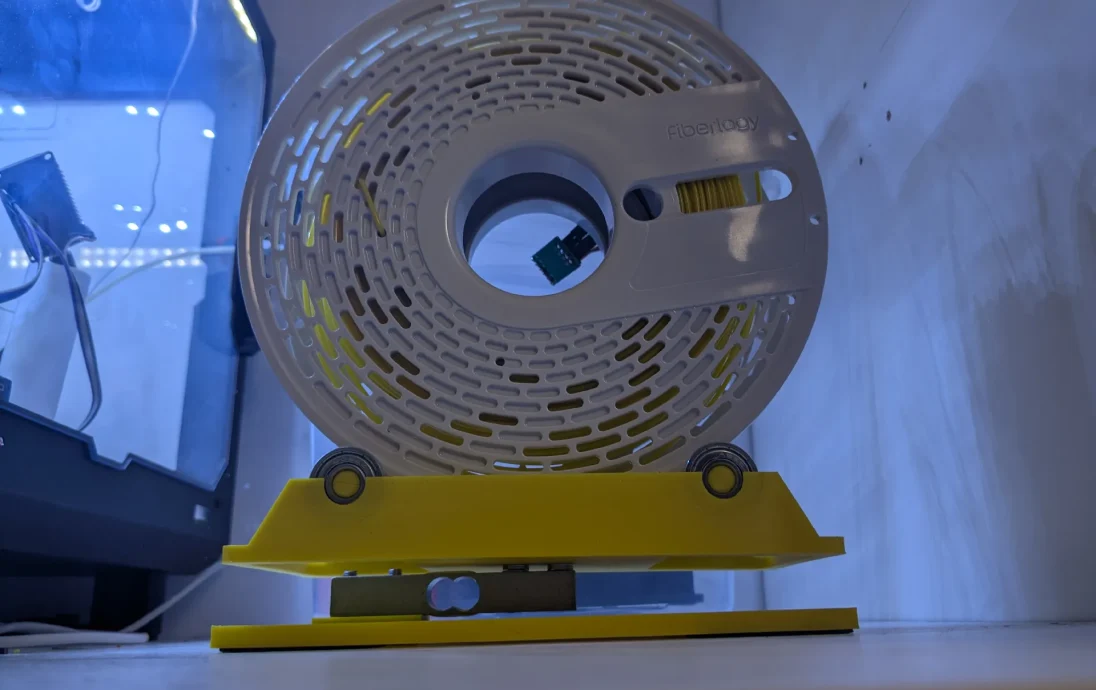

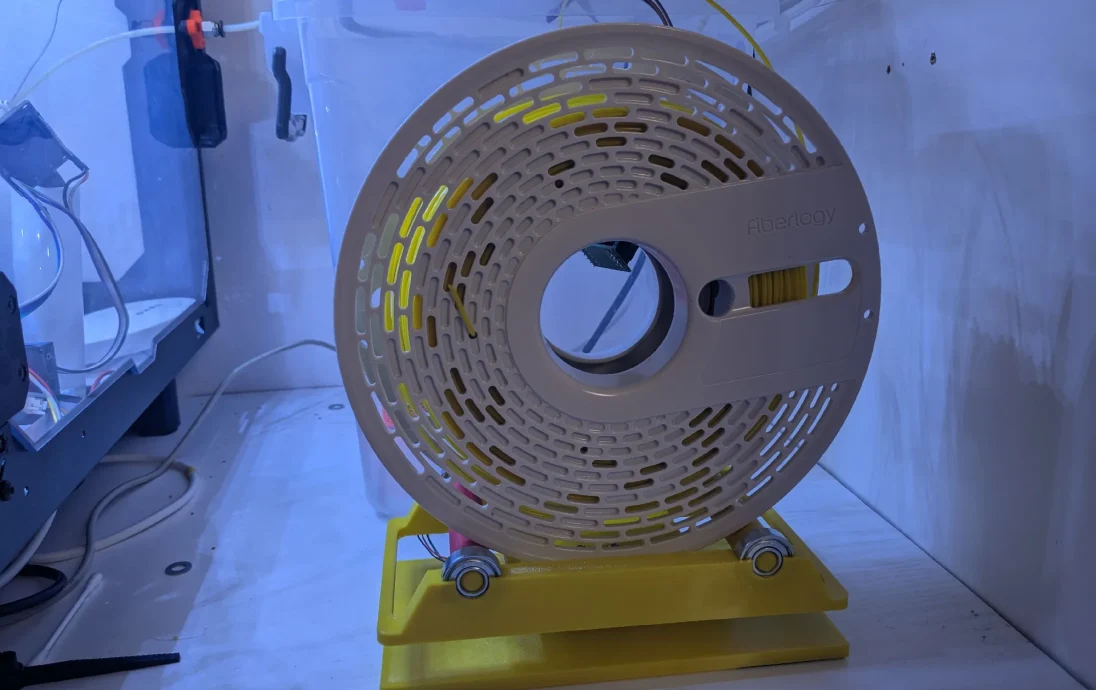

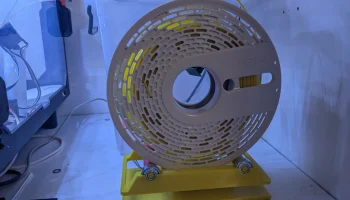

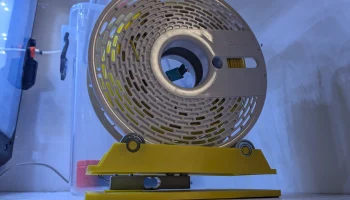

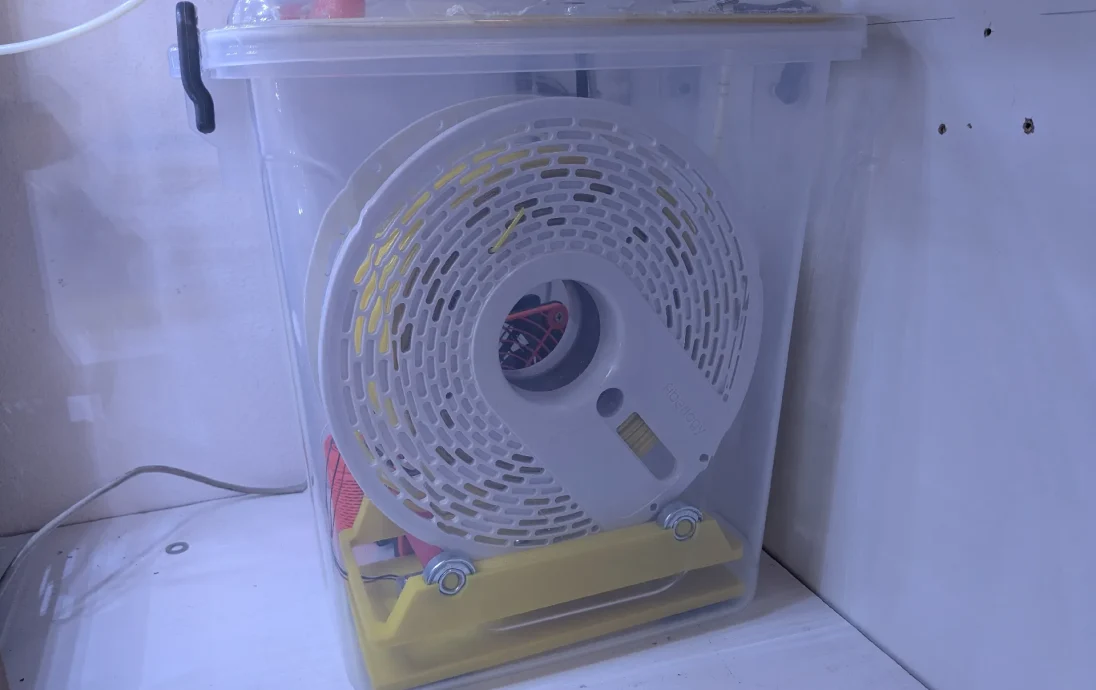

Мод Load Cell для катушки с нитью IKEA Samla — если вы знаете вес катушки, а также общий вес и диаметр катушки, вы можете оценить, сколько нити осталось.
Это помогает спланировать, что еще вы можете напечатать, минимизируя отходы, или предсказать момент, когда вам нужно будет поменять катушки.

Пожалуйста, ставьте лайк, публикуйте отзывы и оставляйте комментарии для дальнейших улучшений.

Журнал изменений
— 2025.02.16 добавлена версия B — с расстоянием 10 мм между маленькими отверстиями, только с отверстиями M4, диаметром 44 мм между внутренними отверстиями (версия MakerBotics)
— 2025.02.16 первоначальный выпуск переименован в версию A, см. раздел «Размеры» ниже.
— Первоначальный выпуск 2024.10.21, с некоторыми исправлениями на предстоящей неделе.

Тодо
— Интеграция HomeAssistant + метрики Grafana и пане��ь мониторинга, чтобы увидеть оставшуюся нить (настройка рабочая, но, возможно, требуется дополнительная настройка или обращение к GitHub?)

— возможно, добавьте модели для датчиков веса других размеров, похоже, датчики веса 13x13x80 мм становятся все менее распространенными.

Размеры

— размеры тензодатчиков:
— Версия А — 12х12х80 мм, расстояние между отверстиями посередине 40 мм, расстояние между ближайшими друг к другу отверстиями 15 мм, размеры отверстий с��ерху 4 мм, снизу 6 мм.
— Версия Б — 12,7х12,7х75мм, расстояние между отверстиями посередине 44мм, расстояние между ближайшими друг к другу отверстиями 10мм, размеры отверстий сверху 4мм, снизу 4мм
— общая высота катушечного ролика снизу вверх ~ 45мм
— остальные размеры оставлены как есть (длина 180 мм, ширина 95 мм)

Требования

— 4 подшипника 608ZZ
— 4 вставки от оригинальной модели для установки в подшипники 608ZZ
— распечатать верх и низ этой модели
— 529 HX711 усилитель тензодатчика + тензодатчик с диапазоном 5 кг, где тензодатчик имеет размеры 13x13x80 мм (или 10 кг, но все, что выше, становится менее точным) или версия 1-20 кг
— 2x M4x12 или длиннее + 8 шайб (2 под головки винтов, остальные в качестве дополнительного расстояния)
— 2x M6x12 или длиннее + 2 шайбы
— ESP32 с ESPHome, который поддерживает HX711, интегрируется с HomeAssistant (или с чем-то еще)
— опционально используйте плагин Octoprint — Filament Scale

Распечатать

— названия моделей без префикса предназначены для версии A
— названия моделей с префиксом 10 мм предназначены для версии B
— печать свер��у и снизу, рекомендуется 4 периметра, высота слоя 0,2 мм, заполнение 20 %, PETG
— дополнительные предложения, связанные с усиленными областями вокруг отверстий, см. в прикрепленном файле 3mf.
— обратите внимание, что gcode содержит движения для моего пользовательского захвата замедленного видео (печатающая головка перемещается назад, а затем по оси Z), поэтому предоставленный файл gcode предназначен только для приблизительной оценки времени печати + необходимой нити,

Сборка

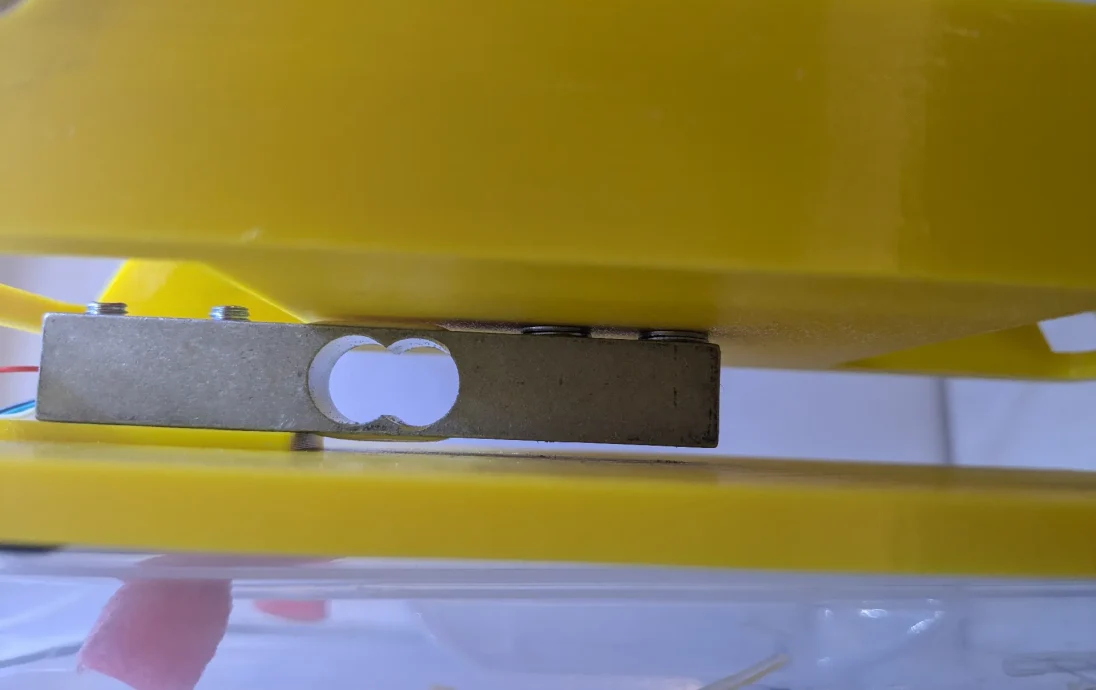

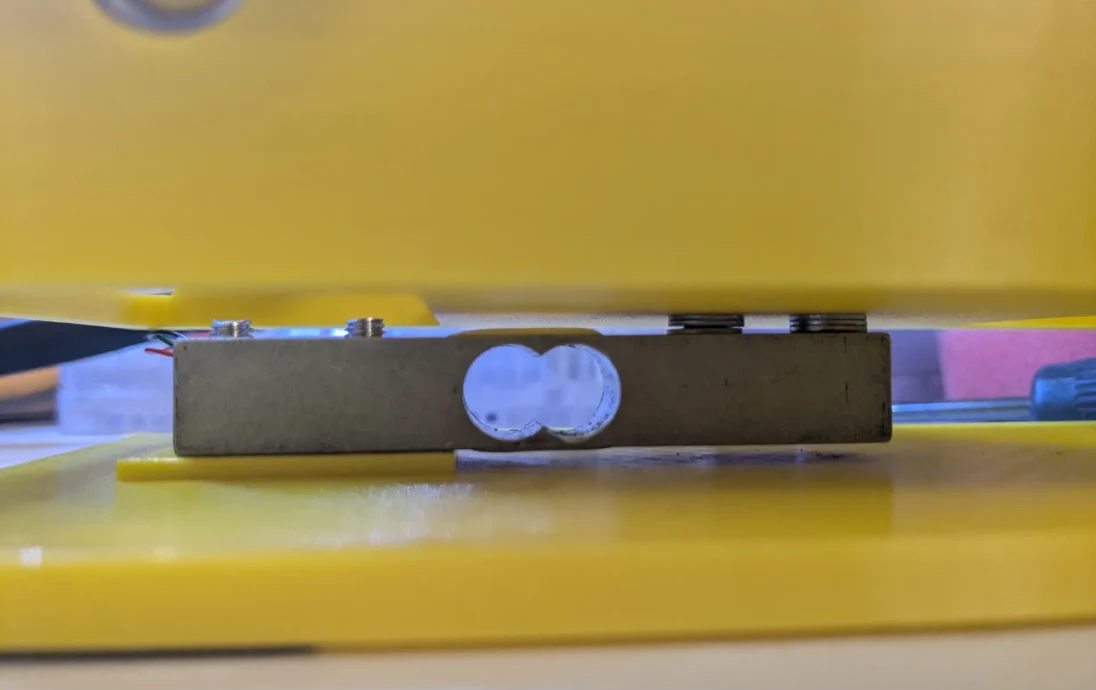

— убедитесь, что тензодатчик правильно установлен в соответствии со спецификациями (стрелка должна указывать вниз)

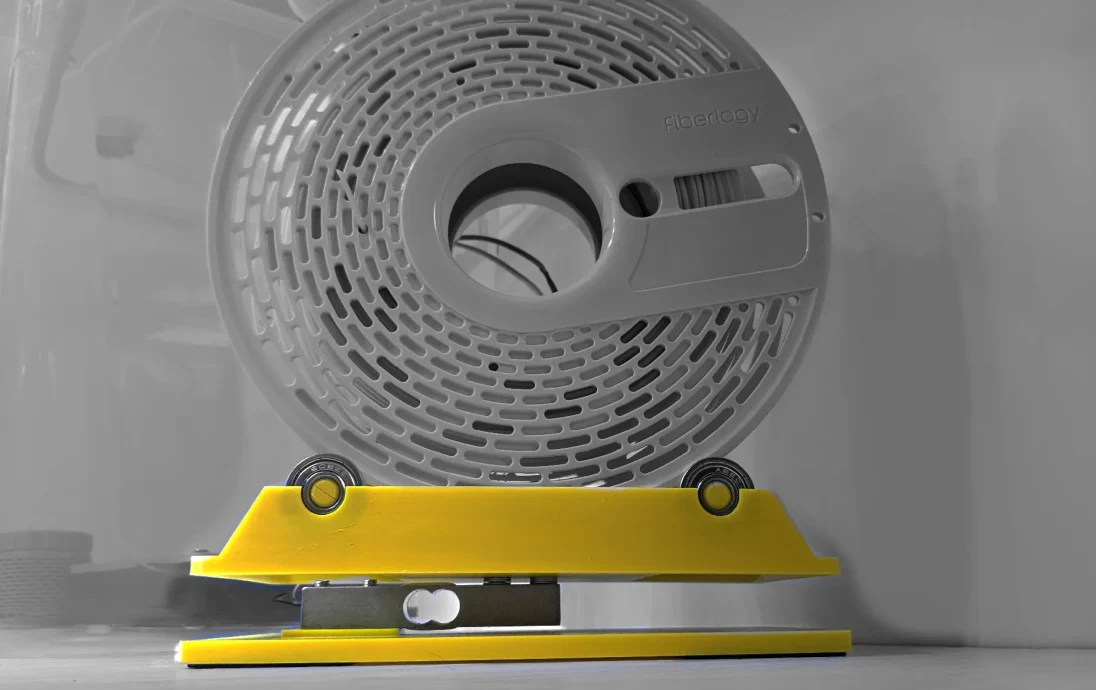

— Самый простой способ собрать — прикрепить нижнюю часть к тензодатчику, а затем положить все сбоку и прикрутить вместе.
— подробнее о проекте здесь.

Если вы добавите экспортер Prometheus в HomeAssistant, вы сможете собирать метрики и использовать их в Grafana в качестве панели мониторинга.
