Филаментная защелка Voron 2.4 (или любой профиль 2020 год...

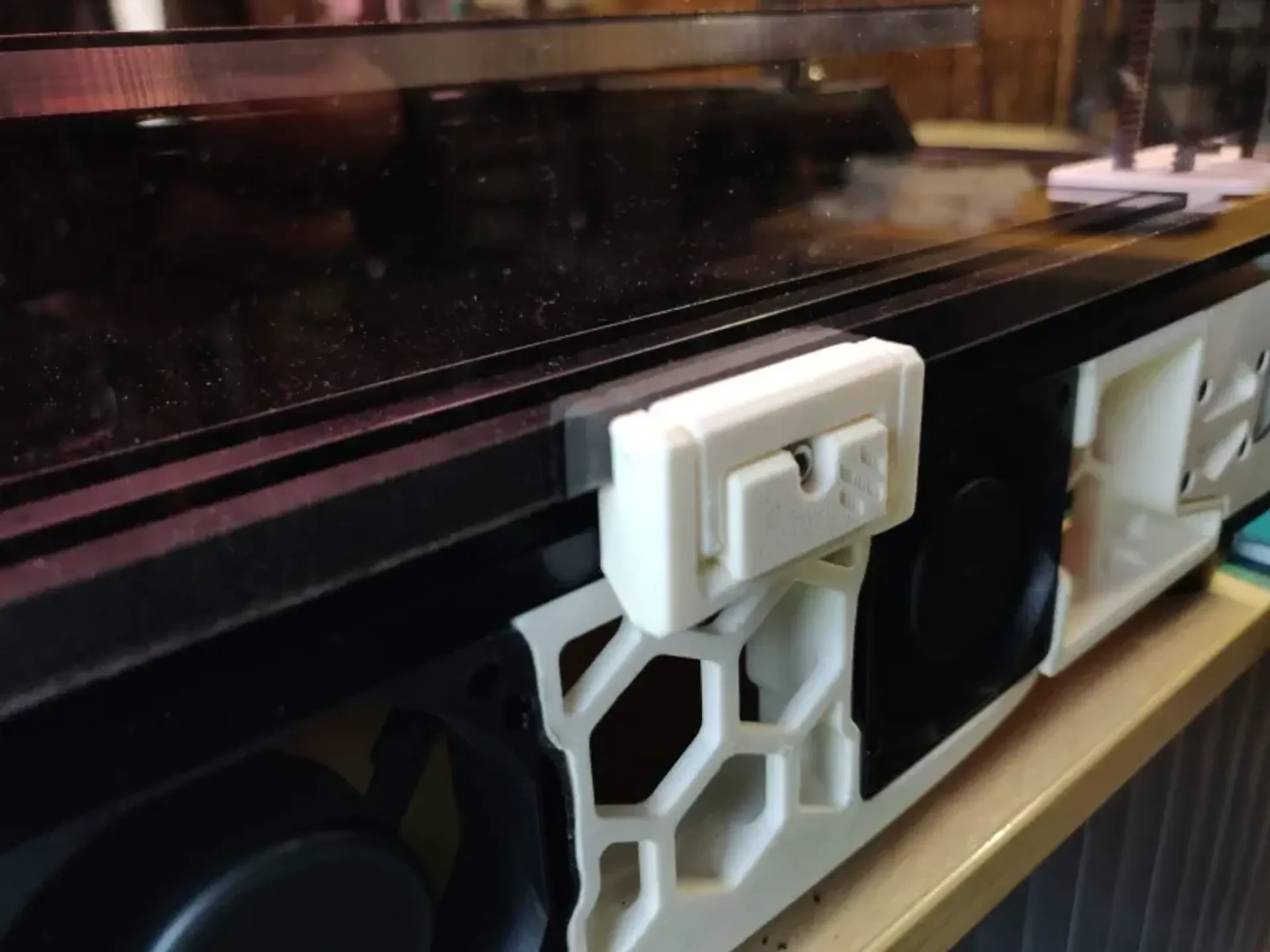

Быстроразъемная защелка для печати для панелей на экструзии 2020 г.

Первоначально это было вдохновлено видео на YouTube — https://www.youtube.com/watch?v=6p7M18oPn3k.

Недавний обзорный видеоролик от Maple Leaf Makers на YouTube.

Другой пользователь сделал обзор видеороликов на YouTube: «Как лучше всего прикрепить панели к 3D-принтеру?» Мод быстросъемной панели зажима

Так почему ты это сделал?
Я хотел вариант с петлями накаливания.
Я обнаружил, что давление на панель недостаточное, и мои попытки изменить CAD не увенчались успехом.
Решил, что лучший способ понять это — спроектировать его.
Хотел регулировать «давление» и решил, что использование защелки будет хорошим решением, максимально использующим гибкость ABS.
Мне хотелось, чтобы все было в качестве параметра, чтобы я мог это настроить.
Плотность пластин сборки. Преимущество использования нитяного шарнира заключается в том, что площадь, используемая для каждого шарнира, намного меньше.

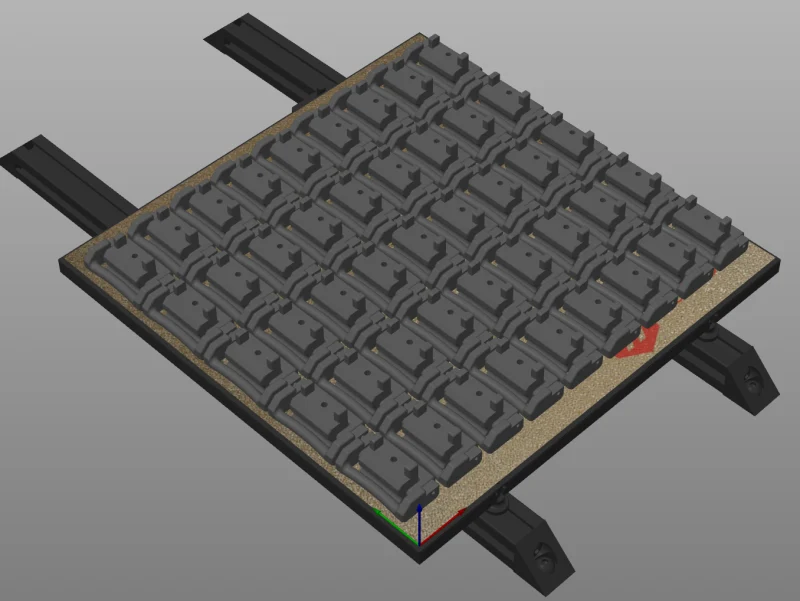

45 экземпляров на 250 сборочных пластинах

Аппаратное обеспечение
3,0мм-5,5мм — м3х12
6,0мм-8,0мм — м3х16
8,5мм — м2х20
Процесс
Одна попытка CAD не удалась, просто изменили поверхности, чтобы создать вариант нити, но дальнейшая регулировка не удалась.
Вторая попытка CAD не удалась, была создана отслеживаемая версия, копирующая размеры, но снова не удалось получить надежную корректировку.
Третья попытка CAD-эскиза, сделанного в том виде, в каком он был построен, наконец, во что-то воплотилась, потребовалась до версии 45, прежде чем у меня появилось что-то, что, казалось, соответствовало моим требованиям, затем, подумав за ночь, вернулся к более ранним проектам и, наконец, нажал RC на версии 68 (фактически напечатано 18)
Окончательный дизайн и, к счастью, обнаруженный листировщик (к сожалению, ныне несуществующий), который позволяет мне создавать множество stls на основе параметров.
Сборка

voron-parts/Assembly.gif на главной · richardjm/voron-parts (github.com)

Распечатайте детали (сделайте пробные отпечатки, чтобы убедиться, что вы довольны посадкой, прежде чем приступ��ть к работе)
Соберите правильную ориентацию
Вставьте две короткие нити, соединяющие среднюю петлю с корпусом петли, по одной с каждой стороны.
Вставьте одну длинную нить, соединяющую среднюю петлю с внешней петлей.
Нити плотно прилегают к рычагам шарнира, но намеренно ослабляются в шарнире.
Подсоедините к раме с помощью молотковой гайки или подпружиненной гайки с размером m3x12 или mx16 в зависимости от размера напечатанной петли.
