Крепление серийной пластины под экструзией LDO & Voron...

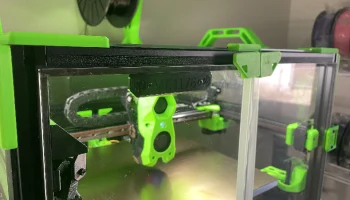

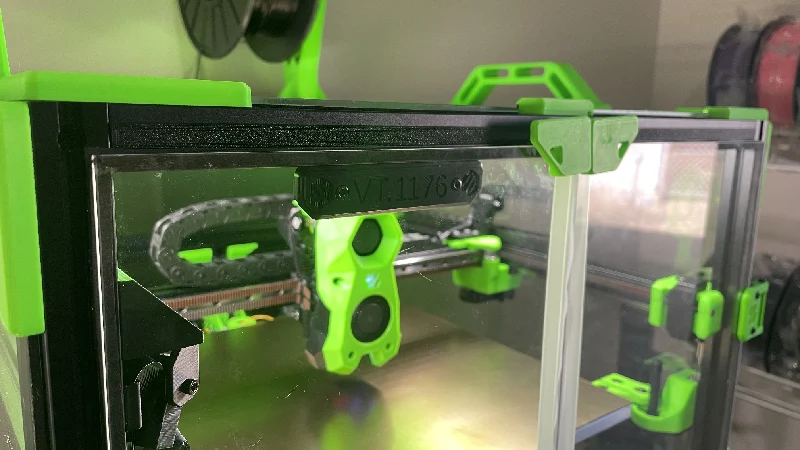

Это ремикс серийной пластины Voron, предназначенный для установки серийной пластины LDO, входящей в комплекты Voron LDO, и установки ее под профиль 2020 года.

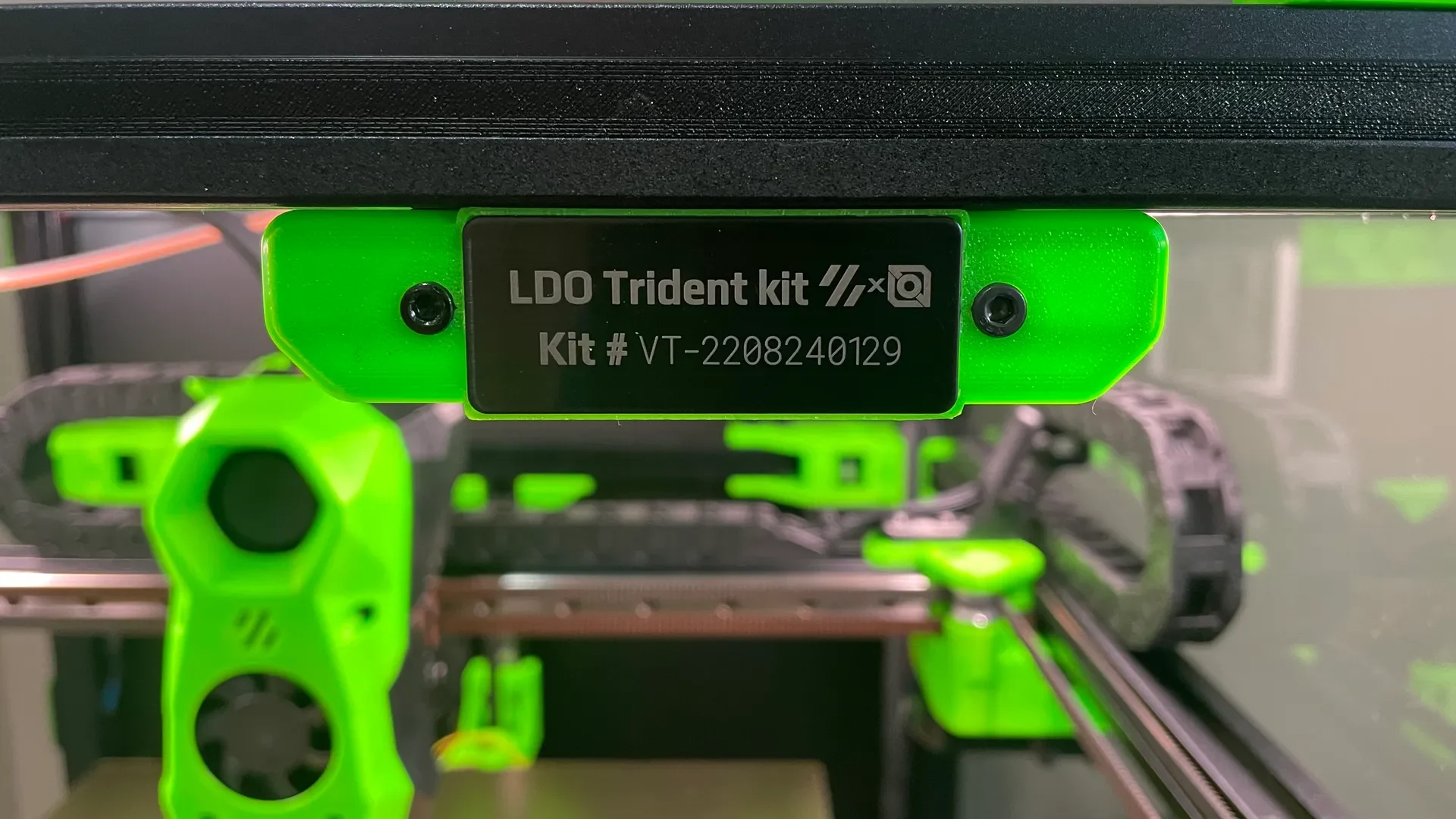

Для крепления под выдавливанием используются две SHCS M3x12 и две молотковые гайки M3. Прикрепите пластину с серийным номером к креплению с помощью двух SHCS M3x8, затем приклейте пластину с серийным номером LDO к креплению.

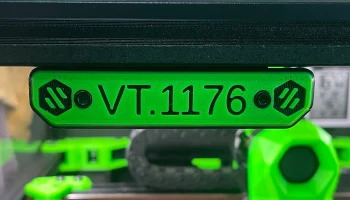

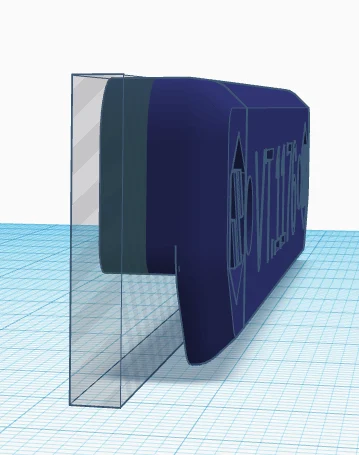

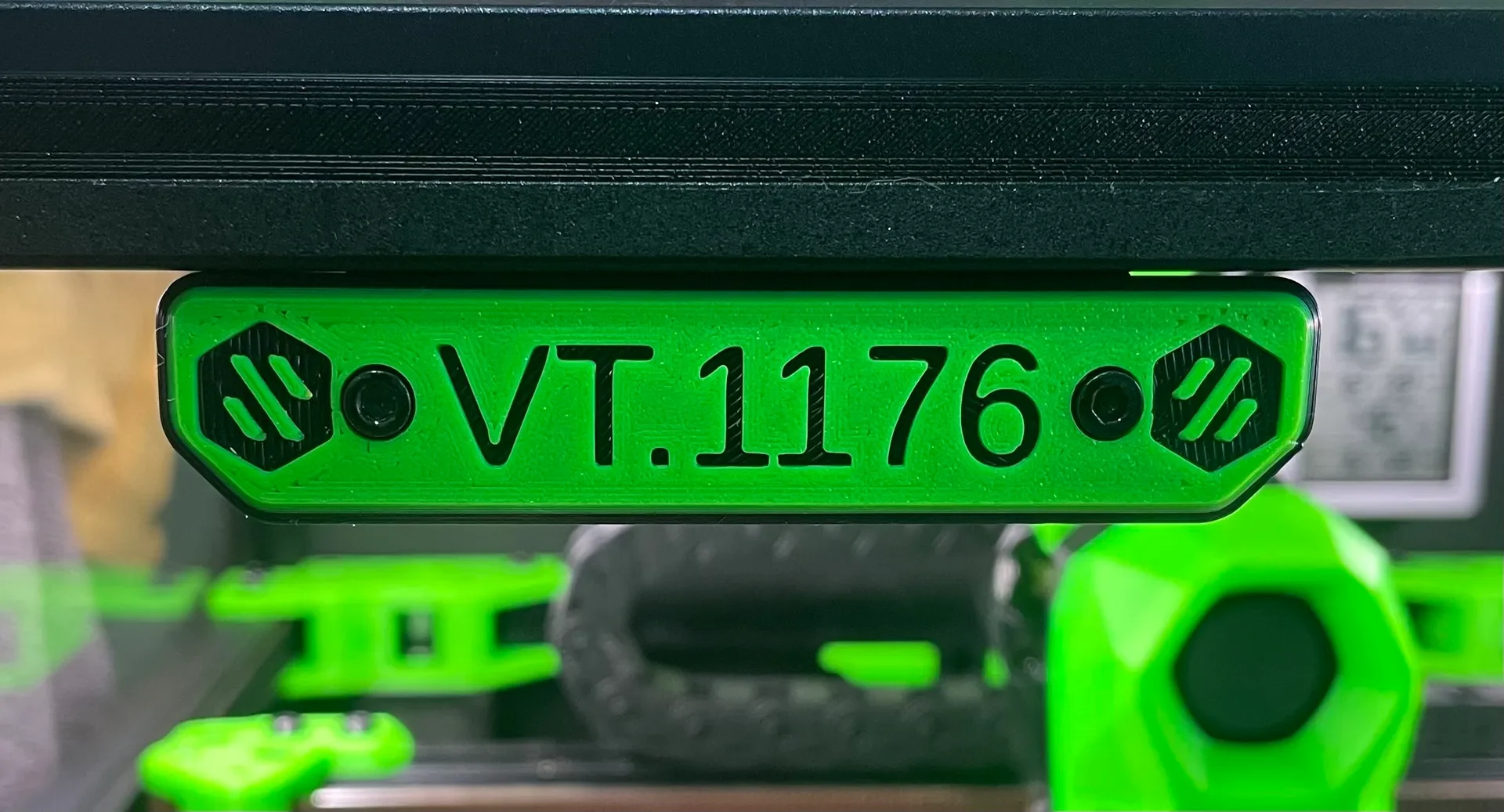

Вы также можете создать перевернутую серийную табличку Voron в OpenSCAD, используя инструкции здесь, и смонтировать ее так же, как крепление серийной таблички LDO, но обязательно уменьшите высоту серийной таблички на 3 мм (например, с помощью Tinkercad — см. скриншот примера).

Используйте этот код в файле Voron_Logo_Plate.scad в OpenSCAD, чтобы создать перевернутый серийный номер:

разница (шрифт1, серийный номер, логотип) {
Rotate([0,0,0]) Translate([length_to_move,0,0]) Import(baseplate, center=true);
Rotate([90,0,0]) Translate([0,5,-1]) Linear_extrume(20) text(text=serial, Font=font1, Size=10, halign=«center»); }

Напечатано из ABS с использованием профиля Ellis PIF.
