Лицевой интерфейс Pimax Dream Air и адаптеры для ремешков...
Если этот дизайн вам подходит и только если вы хотите поддержать ZeeFilamentFund, вы можете отправить мне небольшое пожертвование, совершенно необязательно и только если вам так хочется! Спасибо https://ko-fi.com/zeeflyboy Большое спасибо тем из вас, кто сделал пожертвование — очень признателен.

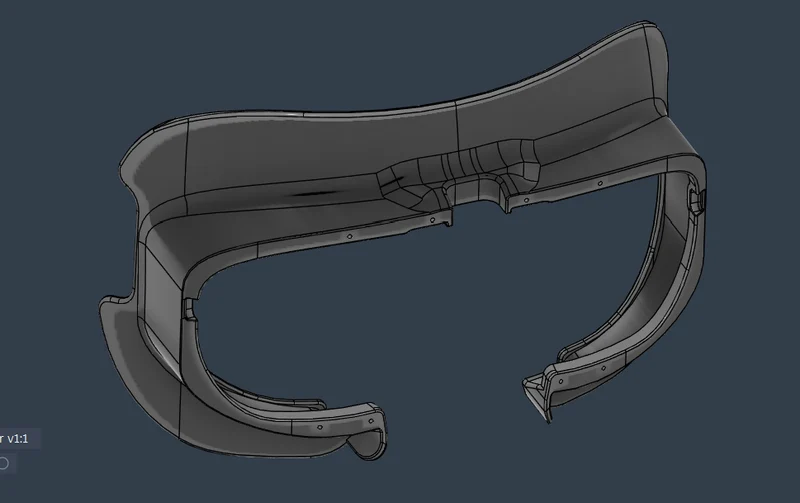

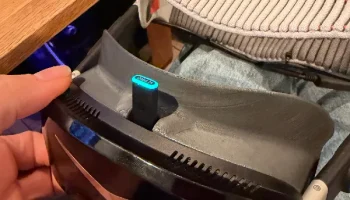

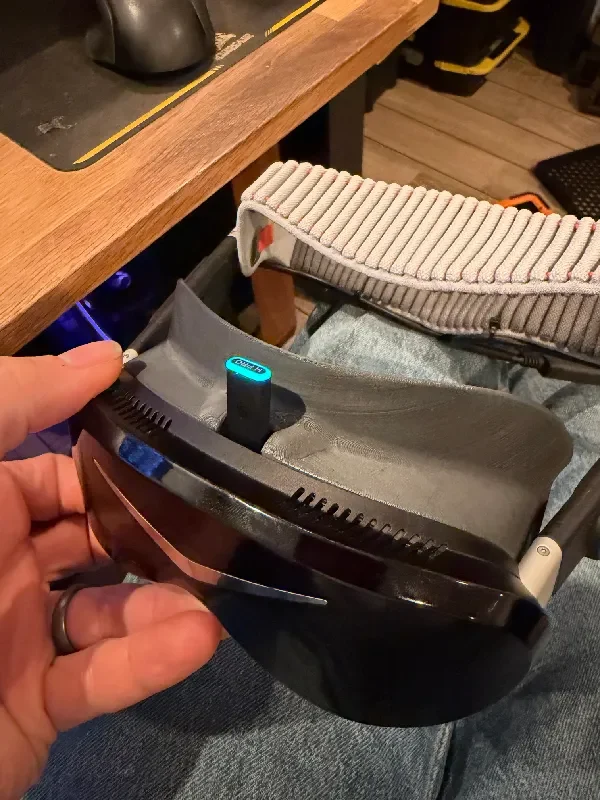

После того, как Pimax выпустил несколько файлов CAD, я полностью переработал свой эргономичный лицевой интерфейс… он включает в себя вырез USB и сохраняет открытыми некоторые пути воздушного потока.
Здесь повторно используется металлический кронштейн Pimax по умолчанию, который легко снимается с помощью ювелирной отвертки (похоже на головку PH00) и является полностью двусторонним без повреждений, если вы стараетесь не сорвать винты. Осторожно снимите металлический кронштейн со стандартного интерфейса (настоятельно рекомендуется использовать намагниченную отвертку или, по крайней мере, прикрепить неодимовый магнит к стандартному драйверу. Сначала прикрепите кронштейн к печатному интерфейсу, установив верхнюю часть… не все винты обязательны, если вас это не беспокоит, по крайней мере, вставьте 4 внутренних винта… внешние 4 винта не являются обязательными. Если винты трудно ввинчивать, это может быть связано с допусками печати… вы можете открыть их снова с помощью сверла диаметром 1 мм (они имеют масштаб 1,2 мм в файле печати, чтобы упростить задачу).
При установке нового интерфейса сначала установите нижнюю сторону, а затем поверните верхнюю на место, убедившись, что установочный штифт на кронштейне полностью вошел.
Изначально я только что выпустил свою любимую версию, наиболее близкую к ней, предназначенную для использования с более толстой подушкой Studioform (12 мм). Для регулировки посадки можно использовать проставки и различные подушки. (отредактируйте — теперь доступен номинал, который находится на 3 мм дальше от линз, если максимум для вас слишком близок)

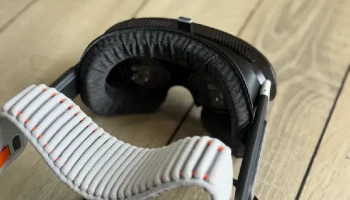

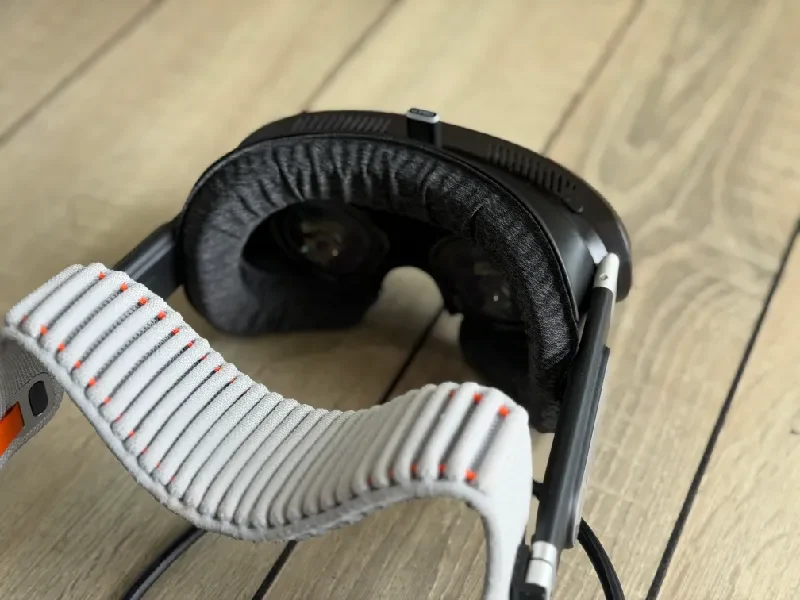

Пены, предназначен��ые для использования, изготовлены в студии, лично я считаю, что тканевые пены наиболее удобны — просто меняйте их время от времени и относитесь к ним как к одноразовым!
Если вы собираетесь их купить и хотите помочь ZeeFilamentFund, вы можете использовать эти реферальные ссылки, бесплатно для себя, а я получу несколько копеек в банку.
Полный комплект: Набор для моддеров Pimax Dream Air DIY Face Pad | Studioform Creative
Сменные лицевые накладки из пенопласта толщиной 12 мм для интерфейса Pimax Dream Air X1-P, 12 мм (2 шт. в упаковке) | Studioform Creative
Сменные лицевые накладки из пеноматериала 8 мм для стандартного интерфейса Pimax Dream Air X1-P 8 мм (2 шт.) | Studioform Creative
Ультратонкие сменные лицевые накладки из пенопласта 3 мм (почему!?) для интерфейса Pimax Dream Air X1-P 3 мм | Studioform Creative
Если DIY не для вас — полный интерфейс Studioform Pimax Dream Air Interface X1-P Kit | Studioform Creative

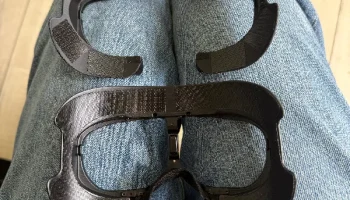

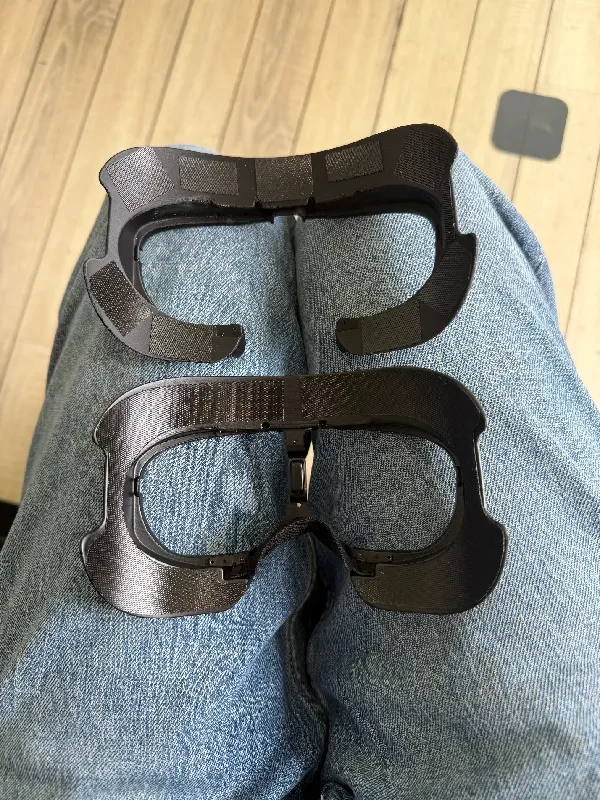

Я рекомендую тонкую ленту с крючками, которую использует Studioform. Если у вас есть их полный комплект, вы можете слегка подрезать стандартную липучку и получить достаточно хорошую посадку, потратив несколько минут и немного поработав ножницами. Более простой вариант без навыков — просто вырезать несколько вкладок, и, если честно, тоже работает нормально (см. фотографии). Однако подойдет любая клейкая лента со стороны крючка.
Если вы находитесь в Великобритании и вам нужен распечатанный экземпляр, но вы не знаете никого, у кого есть принтер, отправьте мне сообщение.

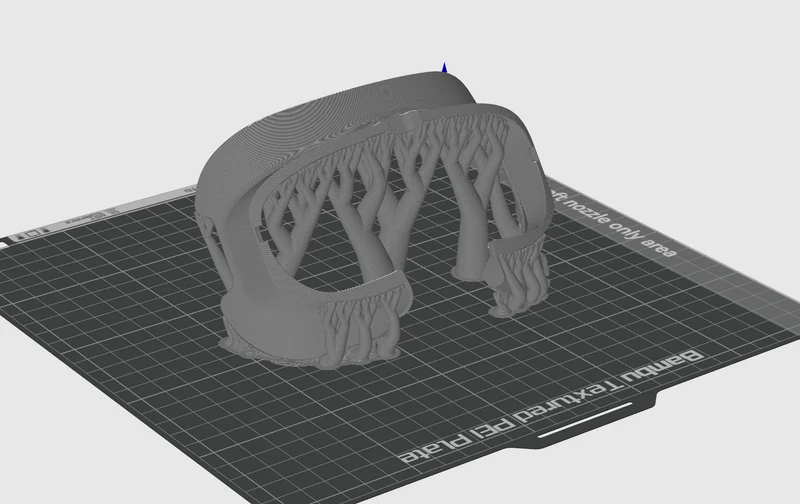

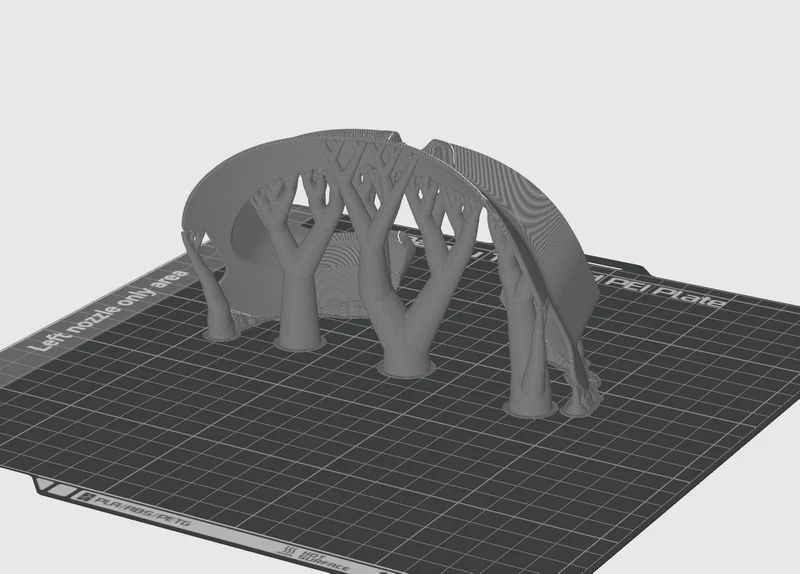

Совет по печати — вы делаете. Однако я рекомендую довольно низкую высоту слоя (например, 0,16), чтобы улучшить характеристики свеса, и я отклоняю назад на 125-130 градусов от STL/3MF и изменяю порог поддержки до 40 градусов, чтобы обеспечить действительно прочную поддержку, не допускающую никаких смещений.

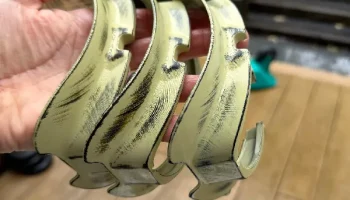

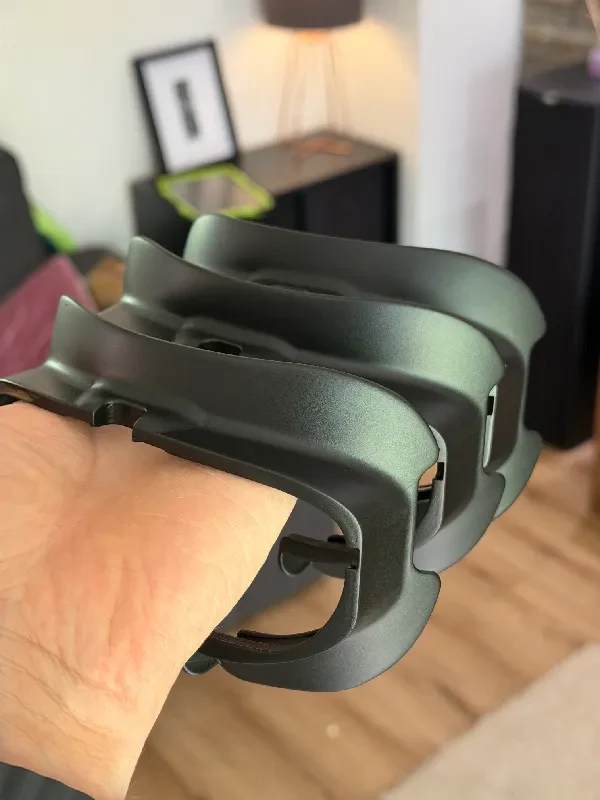

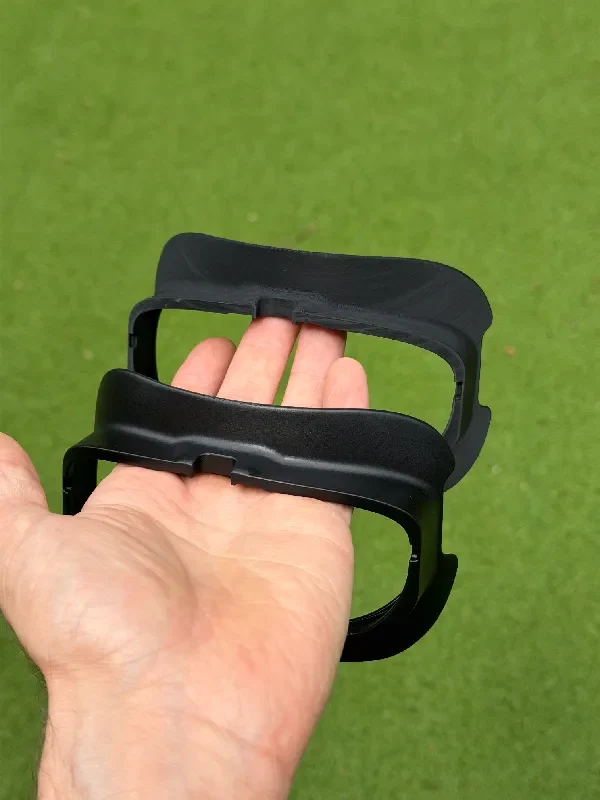

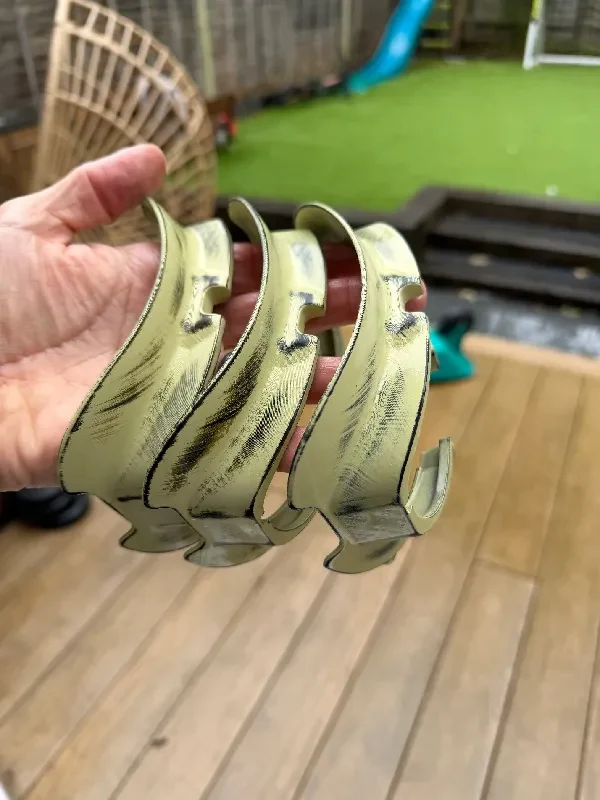

Постобработка — аккуратно удалите материал поддержки и я бы порекомендовал быстро отшлифовать острые края. Если вы хотите закончить их, как на фотографиях выше, сначала отшлифуйте их влажным песком зернистостью 240 и дайте полностью высохнуть. Нанесите несколько слоев грунтовки-наполнителя и дайте застыть должным образом… снова отшлифуйте мокрой шкуркой зернистостью 240 или 400, а затем нанесите последний очень легкий слой грунтовки. Покрасьте краской по вашему выбору, просто выберите что-нибудь достаточно прочное… Здесь я использовал обычную черную краску для автомобильного бампера.
Design history:
РЕДАКТИРОВАНИЕ 20.05.26 — v3 Я увеличил диаметр отверстия для винта на 0,2 мм, чтобы винты было легче устанавливать.
РЕДАКТИРОВАНИЕ 21.05.26 — добавлен вентилируемый вариант с нижними вентиляционными отверстиями для облегчения циркуляции воздуха. Хотя в этом нет необходимости, поскольку вентиляционные отверсти�� находятся под решеткой объектива.
