Multiconnect - универсальный разъем для мультиплаты.........

Важное объявление: я выпустил версию 2 системы мультиконнект для мультибордов. Эта версия полностью совместима, но также включает некоторые улучшения в управлении и универсальности. Я рекомендую всегда печатать новые версии.

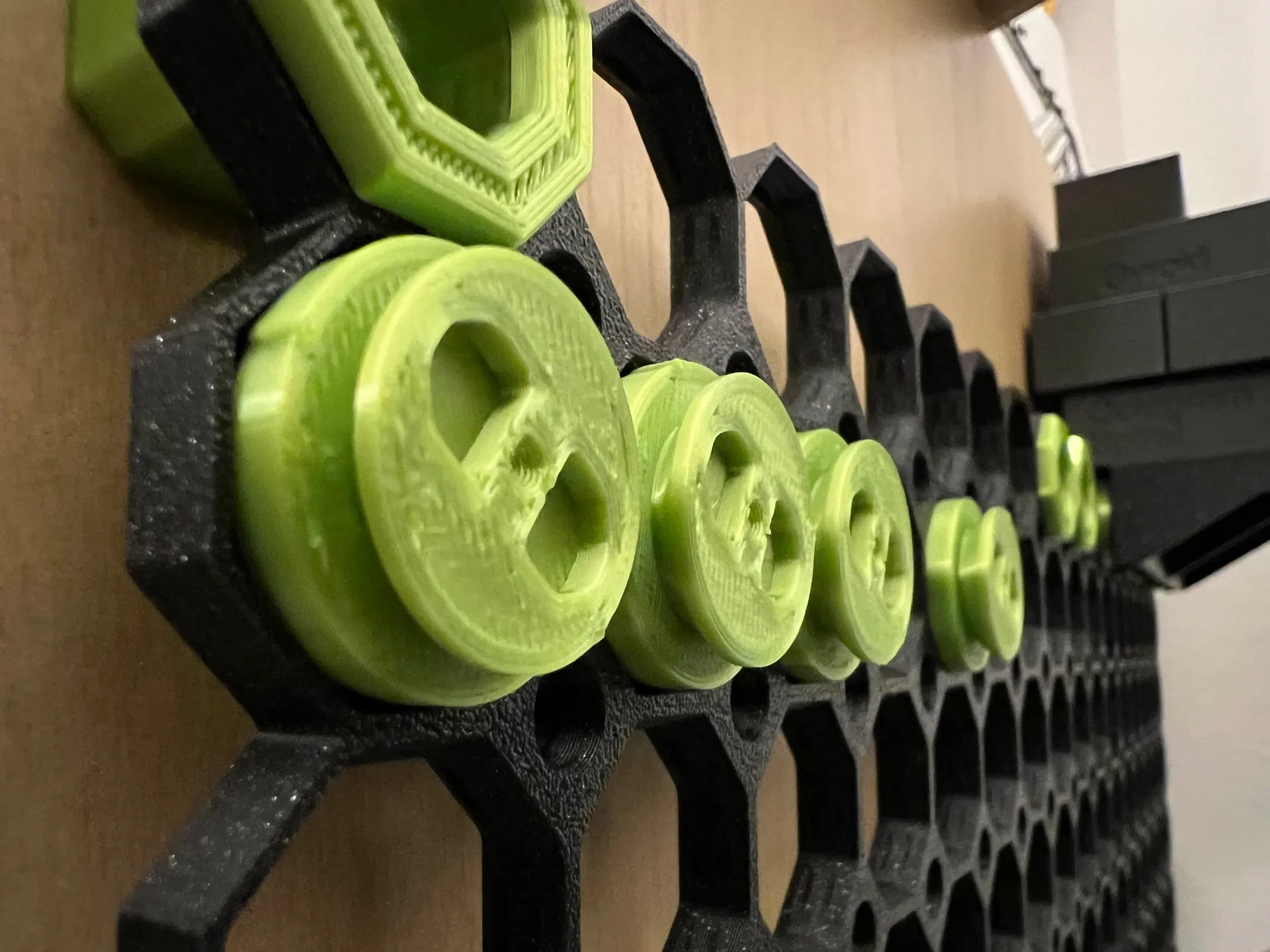

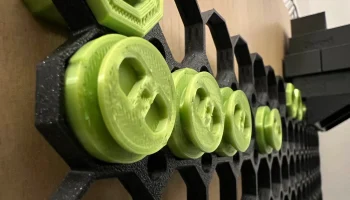

Универсальные разъемы для подвешивания контейнеров/полок или чего-либо еще к мультиборду. Разъем довольно универсальный и позволяет подключать все, что угодно.

Сам разъем — это всего лишь утилита для других моделей, она вам понадобится, если вы захотите использовать любую из них:

Полки Multiboard Gridfinity
Контейнеры Multiboard или контейнеры Multiboard v2
Открытые контейнеры Multiboard
Полки Multiboard для контейнеров с несколькими сетками
… и многое другое, например, использование multiconnect в качестве решения для настенного крепления multiboard.

Посмотрите все совместимые модели, используя бирку multiconnect здесь на печатных материалах или бирку multiconnect на тхангах.

Зачем использовать этот разъем: разъем универсален и позволяет быстро и легко устанавливать и снимать все, что вы хотите, оставаясь при этом довольно прочным. Кроме того, разъем будет невидим, когда что-то подключено, что сделает внешний вид более приятным.

Также вы может�� использовать этот разъем для своих моделей, см. ниже.

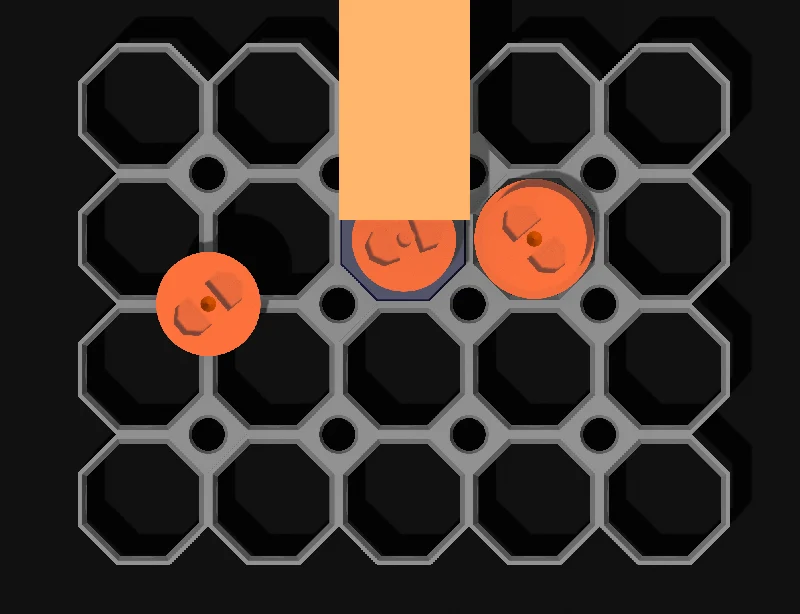

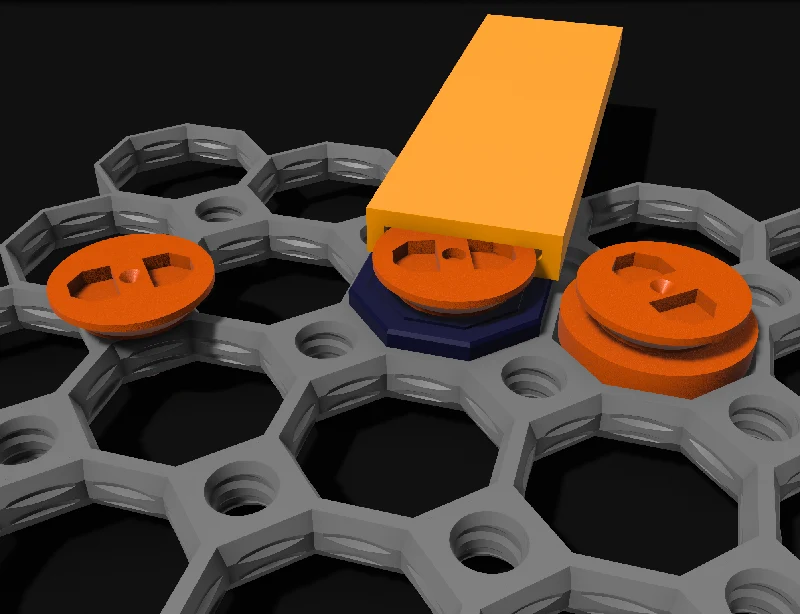

Как использовать: Разъемы имеют разные варианты для разных отверстий вашей мультиплаты. Выберите тот, который лучше всего соответствует вашим потребностям. В целом я бы предложил использовать:

Разъем среднего размера, если у вас уже есть защелка.
Большой размер для всего остального, соответствующего обычной сетке.
Защелкивающийся разъем, когда вы просто хотите вставить разъем
Соединитель с нажимной посадкой, если вы хотите просто вставить + уже прикрепить защелку
Маленькие размеры для переключения на сетку с мелкими отверстиями.

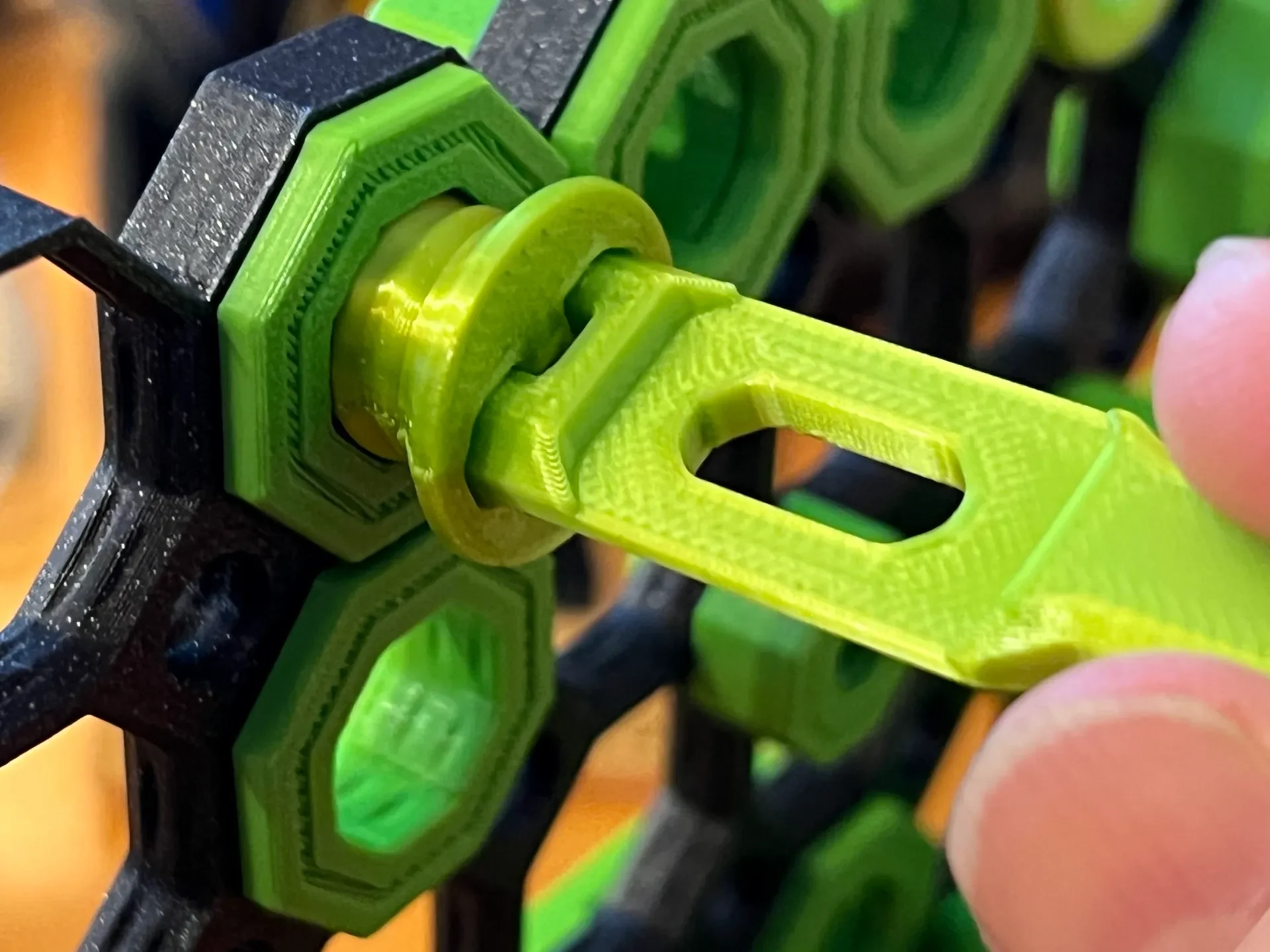

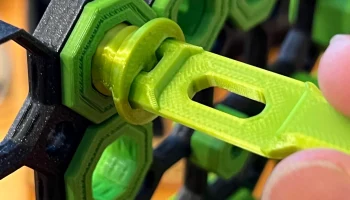

Винтовые разъемы выпускаются в двух версиях: одна с довольно плоской головкой, а другая позволяет использовать в качестве отвертки многофункциональный инструмент, входящий в комплект мультиборда. Я бы рекомендовал всегда распечатывать версии мультитула, так как головка разъема не видна после того, как вы что-либо к ней подсоедините.

Для соединителя с большим винтом и соединителя с нажимной посадкой также существуют версии, которые можно печатать, лежа на печатной платформе. Это значительно увеличит прочность детали.

Кроме того, я создал совершенно другой соединитель для маленьких отверстий, используя крепление с нажимной посадкой. Установить их довольно просто: вставьте вилку в разъем, а затем оба на плату. В этот момент он будет удерживаться на месте, но не сможет выдержать никакой вес. Затем используйте два замка, чтобы закрепить вилку на обоих концах.

Другое применение: вы также можете использовать систему соединителей с сотовой стеной для хранения вещей или с любой стеной/поверхностью, в которую можно вкрутить шурупы.

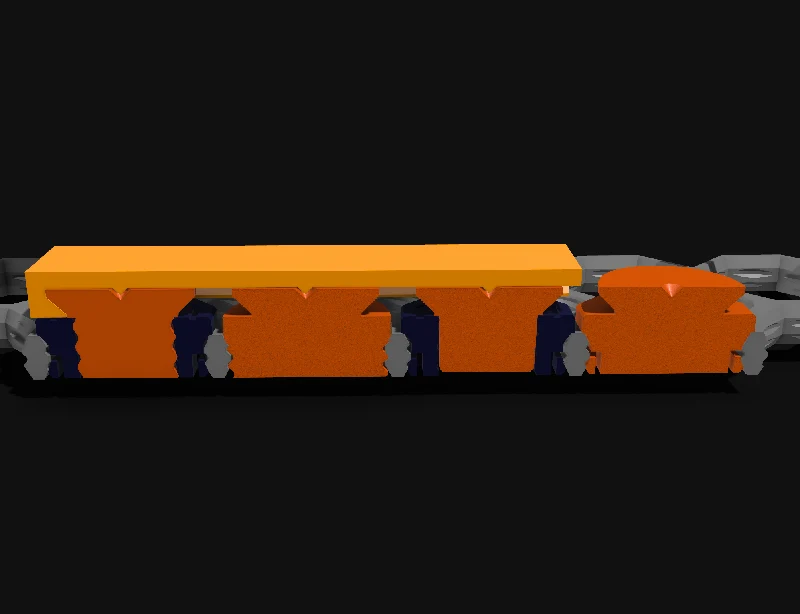

О системе разъемов: Конструкция/размеры разъема на самом деле довольно просты. Вы можете просмотреть предоставленный PDF-файл с размерами и создать свои собственные модели, используя тот же соединитель. Существуют также файлы STEP, которые включают в себя только соединительную головку и заднюю часть корзины/полки, которые можно использовать для ваших собственных творений. Не стесняйтесь просто использовать их.

Инструкции по печати: Все разъемы представлены в той ориентации, в которой они должны быть напечатаны. Используйте как минимум 3 периметра, и я предлагаю заполнение не менее 20%. Я использую шаблон заполнения сетки, но и другие могут подойти. Пожалуйста, не печатайте в «сверхбыстром» режиме, используйте, например, «СТРУКТУРНЫЙ» для принтеров Prusa.

Как использовать для своих собственных моделей: Если вам нравится соединитель, вы можете легко создавать свои собственные модели на основе системы соединителей. Все, что вам нужно, это спинка, которую нужно разместить на вашей модели. См. файлы моделирования multiconnect здесь, в печатных формах. Сюда также входит отрицательная версия разъема с вырезом, которую можно просто применить к любой существующей модели.

Если вы хотите создать свои собственные соединители, вы также можете использовать предоставленные файлы STEP. В их число входит только голова.

Пожалуйста, загрузите свою модель, используя тег «multiconnect», чтобы ее могли легко увидеть другие. Кроме того, эта страница ссылается на этот тег в печатных материалах и тхангах, так что вы можете получить дополнительные просмотры, используя этот тег.

Благодарим Джонатана (KeepMaking) за создание мультиборда.

Пожалуйста, не забудьте также уважать лицензию на все вещи.
