Универсальные разъемы для подвешивания контейнеров/полок или чего-либо еще к мультиборду, теперь в версии 2. Разъем довольно универсальный и позволяет прикреплять все, что вы хотите.
Примечание. Существует также встроенная версия multiconnect для multiboard, если вы используете привязки нового стиля.
Сам разъем — это всего лишь утилита для других моделей, она вам понадобится, если вы захотите использовать любую из них:
Полки Multiboard Gridfinity
Контейнеры Multiboard или контейнеры Multiboard v2
Открытые контейнеры Multiboard
Полки Multiboard для контейнеров с несколькими сетками
… и многое другое, например, использование multiconnect в качестве универсального решения для монтажа.
Посмотрите все совместимые модели, используя бирку multiconnect здесь на печатных материалах или бирку multiconnect на тхангах.
Если вы использ��ете multiconnect с Underware, я рекомендую использовать флеш-версию multiconnect.
Изменения по сравнению с версией 1: Это обновление вносит изменения в дизайн, в основном, в управление разъемом, а также в универсальность. Это означает:
Теперь имеются полнофункциональные варианты с защелками, нажимными посадками и всеми тремя размерами резьбы.

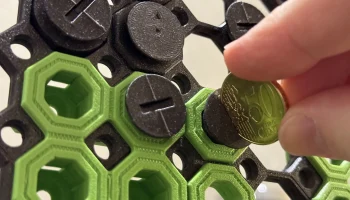

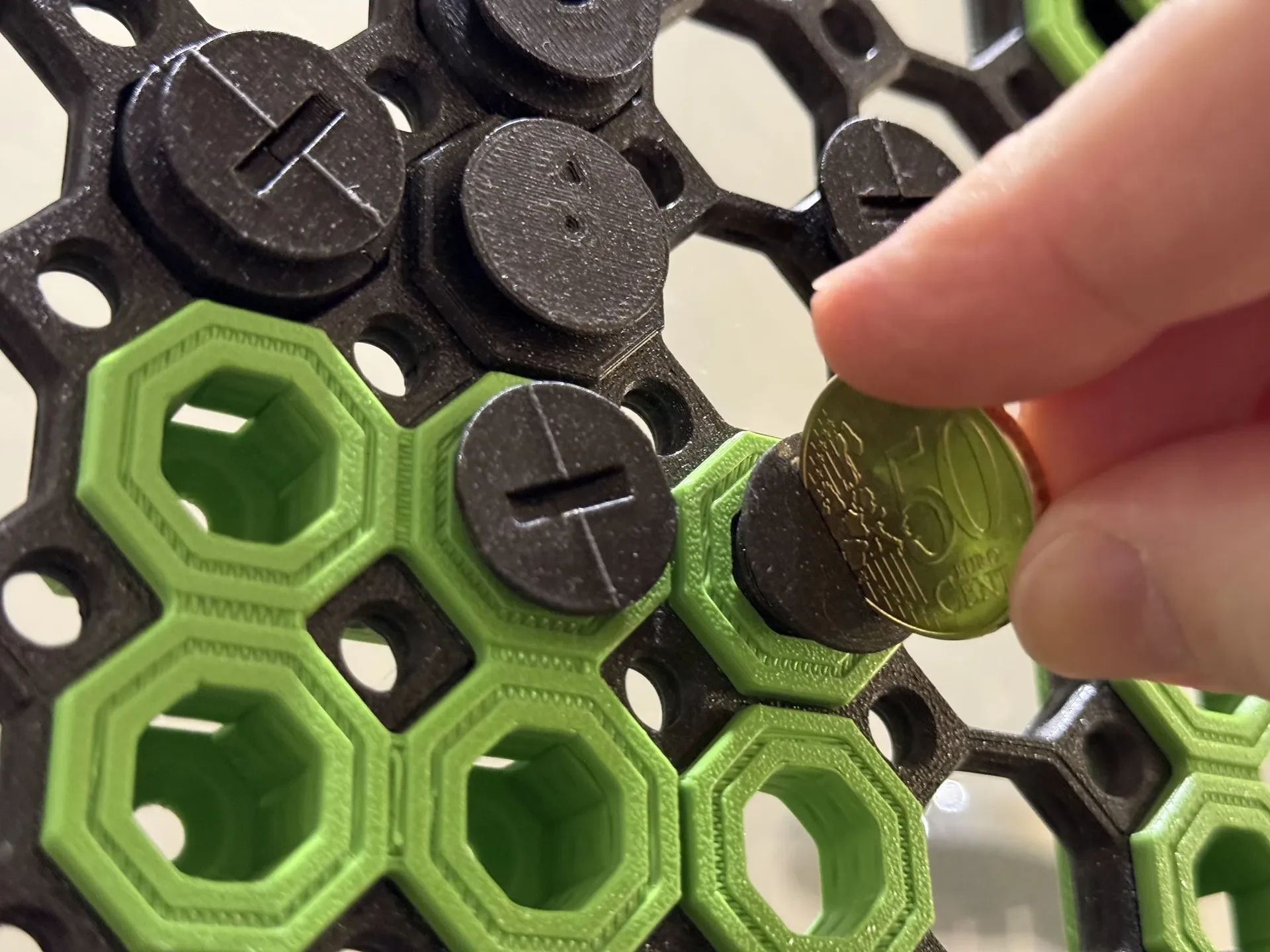

Для вкручивания разъемов можно использовать голые руки, шестигранную отвертку на 6 мм или монету.
Если вам нужна дополнительная прочность, вы можете использовать складные версии.
Защелки теперь стали прочнее, но для тяжелого веса по-прежнему используйте складные версии.
Все остальное полностью совместимо, как и сам multiconnect v2. Это означает, что вы можете свободно смешивать обе версии!
Зачем использовать этот разъем: разъем универсален и позволяет быстро и легко устанавлива��ь и снимать все, что вы хотите, оставаясь при этом довольно прочным. Кроме того, разъем будет невидим, когда что-то подключено, что сделает внешний вид более приятным.
Также вы можете использовать этот разъем для своих моделей, см. ниже.
Как использовать: Разъемы имеют разные варианты для разных отверстий вашей мультиплаты. Выберите тот, который лучше всего соответствует вашим потребностям. В целом я бы предложил использовать:
Разъем среднего размера, если у вас уже есть защелка.
Большой размер для всего остального, соответствующего обычной сетке.
Защелкивающийся разъем, когда вы просто хотите вставить разъем
Соединитель с нажимной посадкой, если вы хотите просто вставить + уже прикрепить защелку
Маленькие размеры для переключения на сетку с мелкими отверстиями.

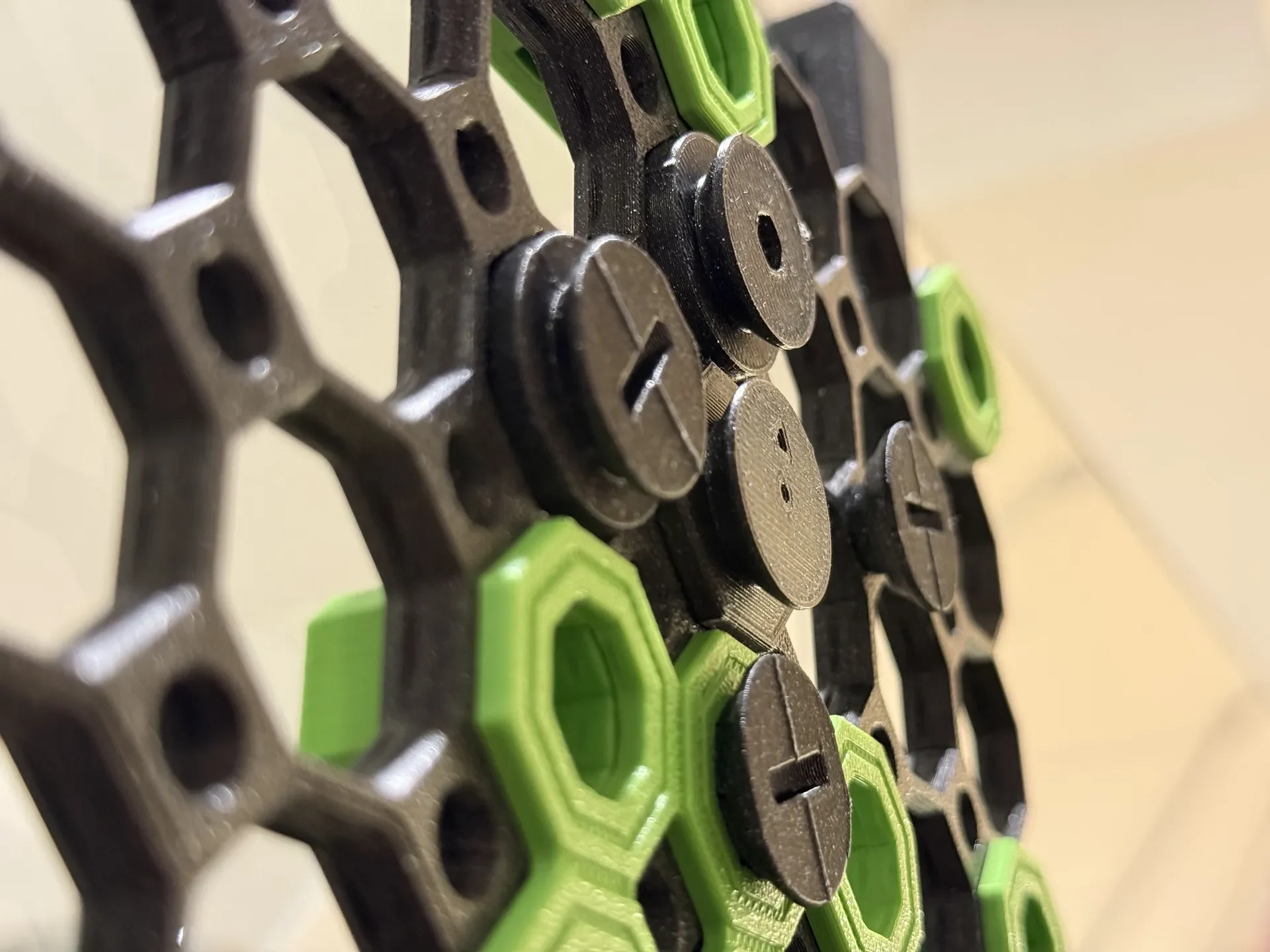

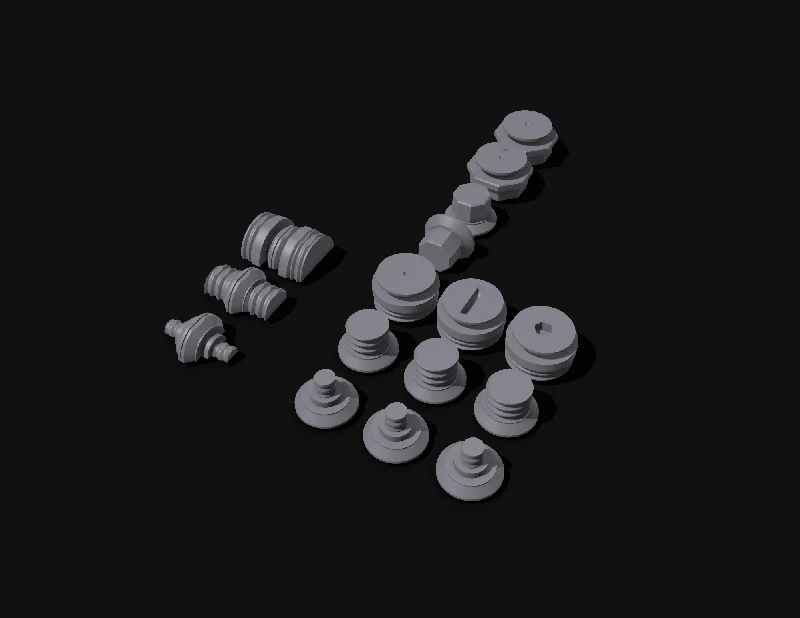

Винтовые разъемы выпускаются в трех версиях: одна с довольно плоской головкой, одна с шестигранником 6 мм и одна с прорезью для монет. Я бы рекомендовал всегда печатать версии с шестигранным слотом или слотом для монет, так как головка разъема не видна после того, как вы что-либо к ней подключите. Для защелкивающихся/нажимных посадок существует только простая версия, так как вам не нужно их вкручивать.
Для винтовых соединителей и соединителей с нажимной посадкой также предусмотрена версия, на которой можно печатать сбоку, чтобы оптимизировать ориентацию печати. Перед ввинчиванием винтовые версии необходимо сложить. Это значительно увеличит прочность детали.
Другое применение: вы также можете использовать систему соединителей с сотовой стеной для хранения вещей или с любой стеной/поверхностью, в которую можно вкрутить шурупы.
О системе разъемов: Конструкция/размеры разъема на самом деле довольно просты. Вы можете просмотреть предоставленный PDF-файл с размерами и создать свои собственные модели, используя тот же соединитель. Существуют также файлы STEP, которые включают в себя только соединительную головку и заднюю часть корзины/полки, которые можно использовать для ваших собственных творений. Не стесняйтесь просто использовать их.
Инструкции по печати: Все разъемы представлены в той ориентации, в которой они должны быть напечатаны. Используйте как минимум 3 периметра, и я предлагаю заполнение не менее 20%. Я использую шаблон заполнения сетки, но и другие могут подойти. Пожалуйста, не печатайте в «сверхбыстром» («СКОРОСТЬ») режиме, используйте, например, «СТРУКТУРНЫЙ» для принтеров Prusa.
Как использовать для своих собственных моделей: Если ва�� нравится соединитель, вы можете легко создавать свои собственные модели на основе системы соединителей. Все, что вам нужно, это спинка, которую нужно разместить на вашей модели. См. файлы моделирования multiconnect здесь, в печатных формах. Сюда также входит отрицательная версия разъема с вырезом, которую можно просто применить к любой существующей модели.
Если вы хотите создать свои собственные соединители, вы также можете использовать предоставленные файлы STEP. Т
