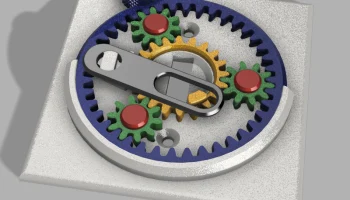

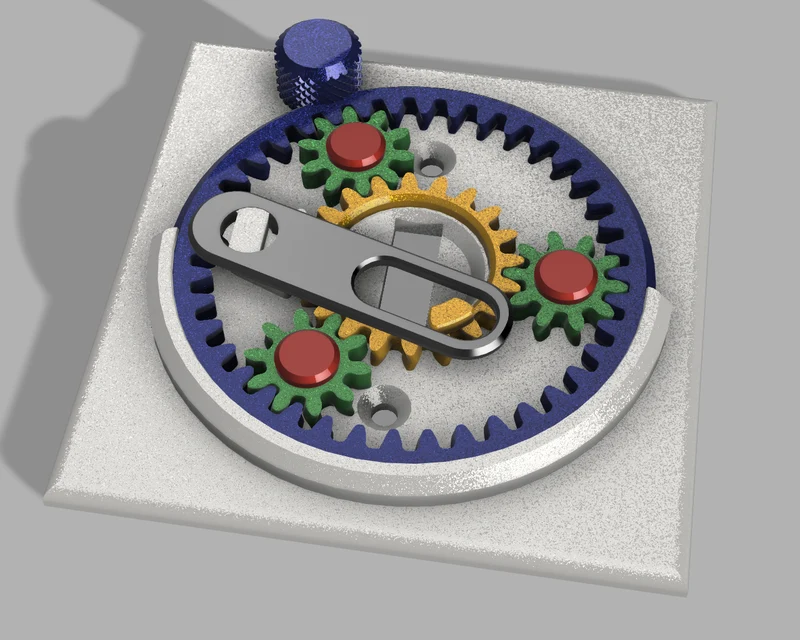

Крышка переключателя освещения планетарной передачи.........

Украсьте выключатели света в своем доме или офисе этим интригующим механизмом, использующим планетарную передачу!

Все детали можно распечатать на 3D-принтере (поддержки не требуются), а конструкция полностью защелкивается, поэтому клей не требуется. Я распечатал пять шестерен как единое целое (используя прилагаемый файл Planetary Gears.stl), который показывает их правильную ориентацию для сборки. Но если вы предпочитаете печатать шестерни независимо (или обеспокоены тем, что зазор между шестернями примерно 0,2 мм может вызвать проблемы в вашем принтере), то для каждой шестерни также предоставляется отдельный STL.

Я разработал эту модель с нуля для раздела «Офисные аксессуары» здесь, на Printables, но я хочу упомянуть «Собаку-инженера», который продемонстрировал аналогичную идею несколько лет назад. Ниже приведены некоторые примечания по сборке:

Шаг №1:

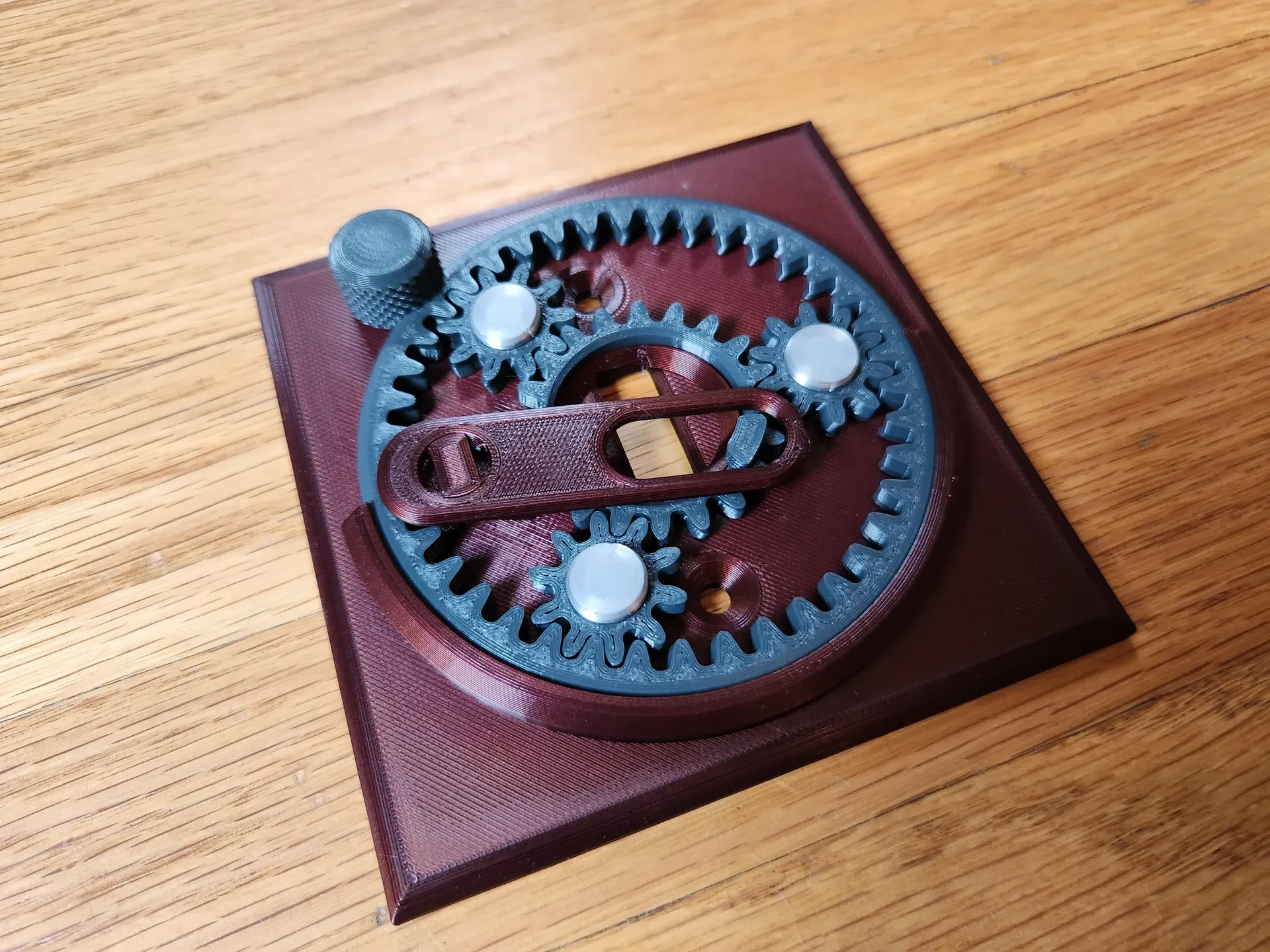

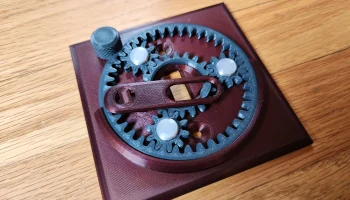

Поместите шестерни на опорную пластину в ориентации, показанной ниже, и обратите внимание, что «сателлиты» имеют правую сторону вверх (из-за использования шестерни с двойной спиралью, которая является частью того, что помогает всей детали удерживаться вместе без необходимости в дополнительных кронштейнах):

Шаг №2:

Поместите коромысло над точкой поворота так, чтобы длинная часть рычага была обращена к нижней части пластины:

Шаг №3:

Поверните коромысло и осторожно поднимите его над верхним штифтом привода на солнечной шестерне:

Шаг №4:

Вдавите три гайки шестерен через планетарные шестерни, пока они не защелкнутся на другой стороне опорной плиты:

Шаг №5:

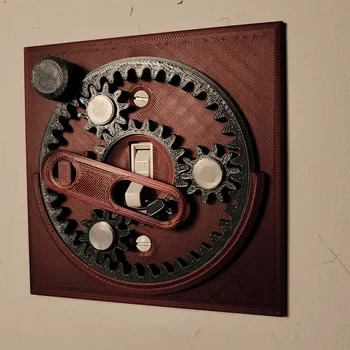

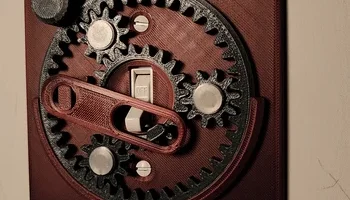

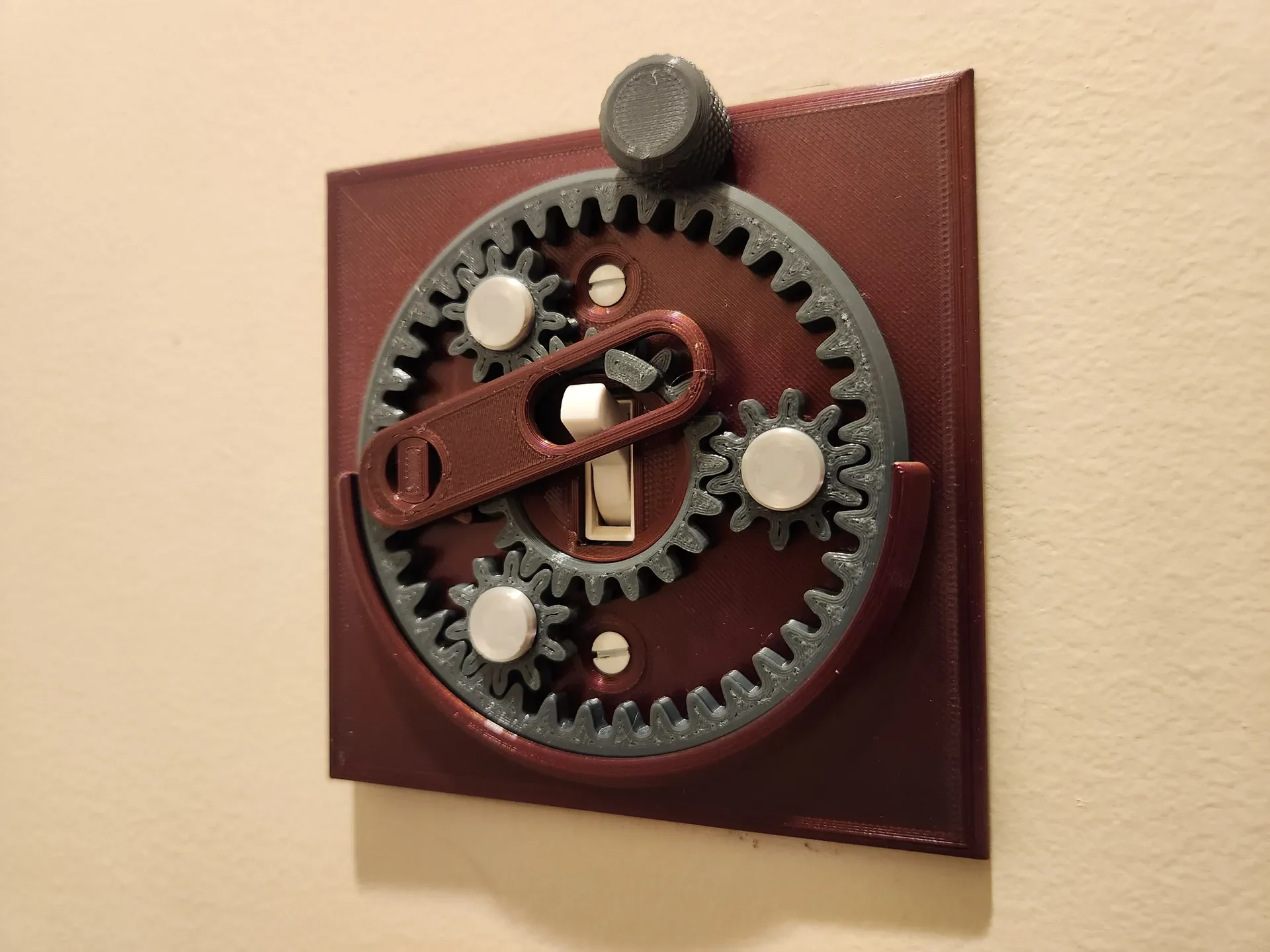

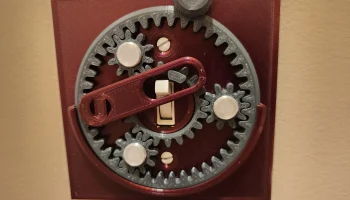

Отвинтите оригинальную крышку панели переключателя света, а затем прикрепите новую крышку переключателя света с планетарной передачей, используя те же винты, что и в оригинале:
