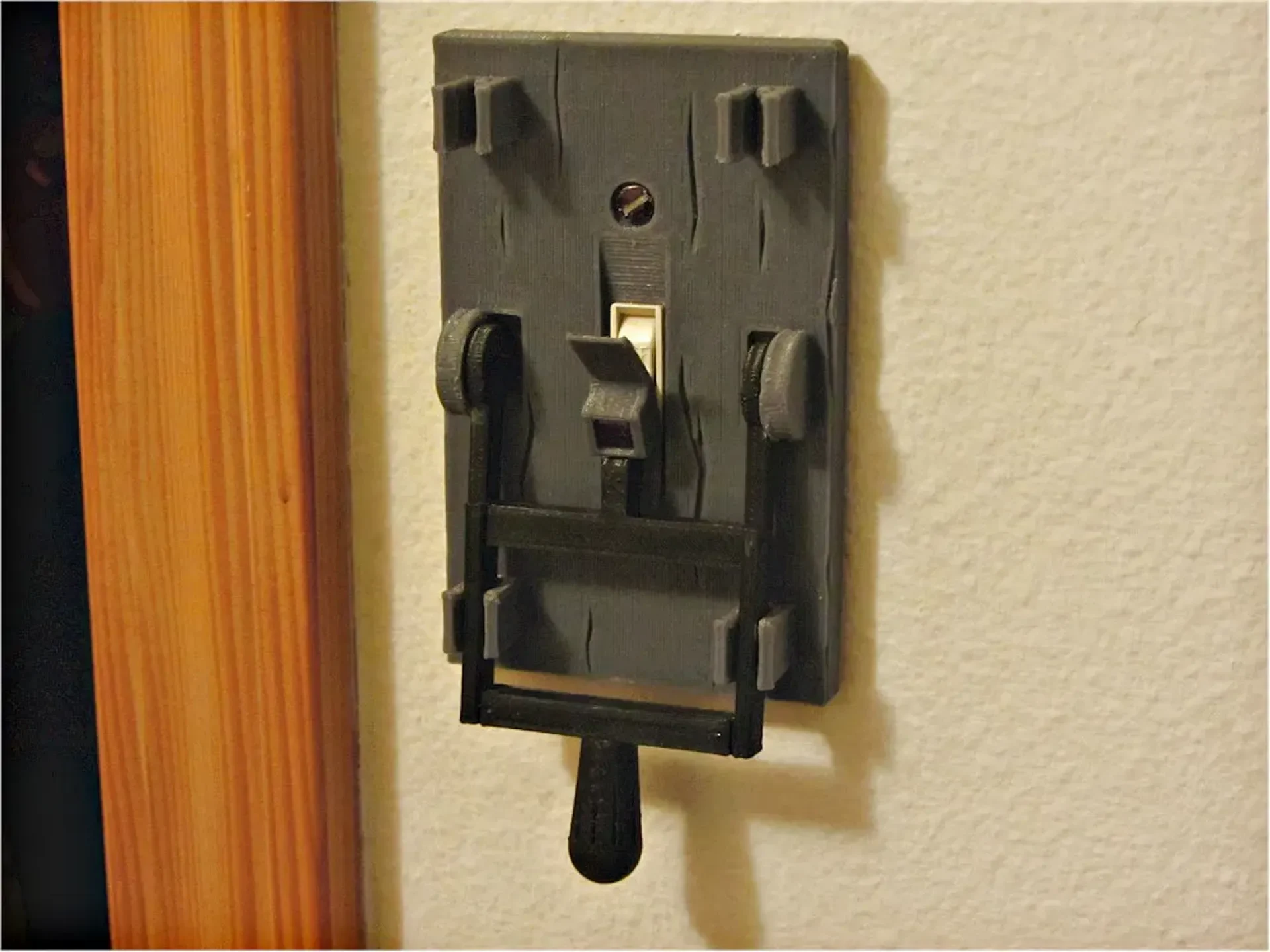

Пластина выключателя света Франкенштейна......

«Игорь, брось рубильник!»

«Да, хозяин».

Инструкции

Ознакомьтесь с обновленной версией 2022 года, размещенной здесь:

https://www.printables.com/model/161850-frankenstein-lightswitch-plate-2022-version

Обновление:

Он приближается к Хэллоуину, поэтому я решил, что пришло время добавить версии без встроенных поддержек, которые подходят некоторым принтерам. Используйте файлы переключателей: «xxx_nosupport.stl» и включите опцию поддержки в вашем слайсере.

Обновление:

Только что добавлено: версия с 3 переключателями для лопастных переключателей «Декора». В нем используется тот же паддленуббин, что и в версии с 1 переключателем, и тот же нож «Nx», который используется для пластины переключателя с несколькими переключателями (стандартного типа). (Если у меня будет слишком много версий, мне нужно будет добавить утилиту конфигуратора коммутационной панели.)

Обновление:

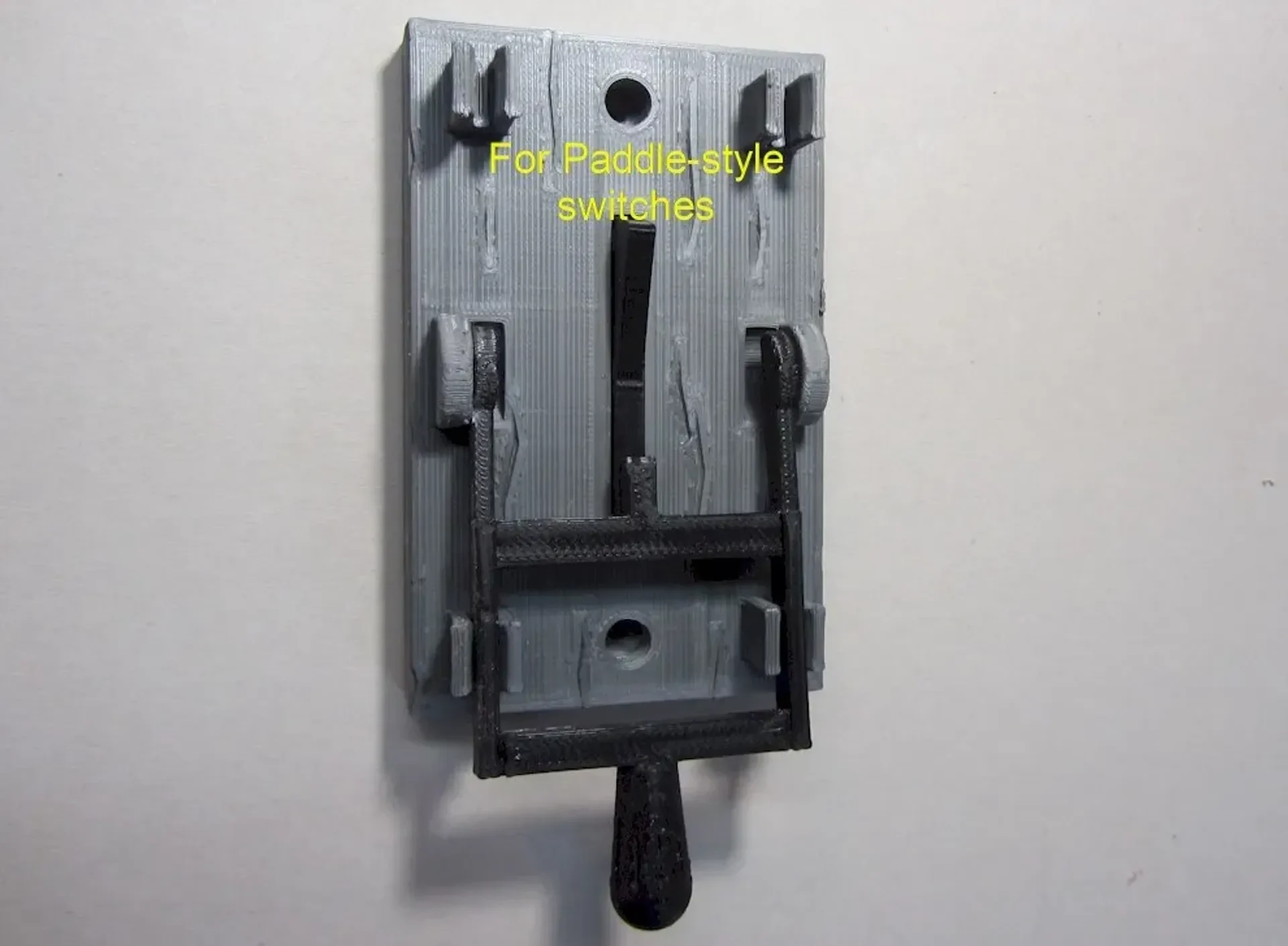

Только что добавлено: версия с одним переключателем для лепестковых переключателей «Декора» (http://store.leviton.com/1-Gang-Single-Various-Available-WSS0S-D0/dp/B00700SHBW#.VO4DJ_nF-ws). Вам понадобятся Paddle_switchplate, Paddlenubbin и madsci_blade. Эта версия немного отличается: поскольку современное лопасть выглядело бы неуместно, я полностью спрятал ��е под панелью переключателей, и в ней используется выступ, который проходит через пластину.

Обновление:

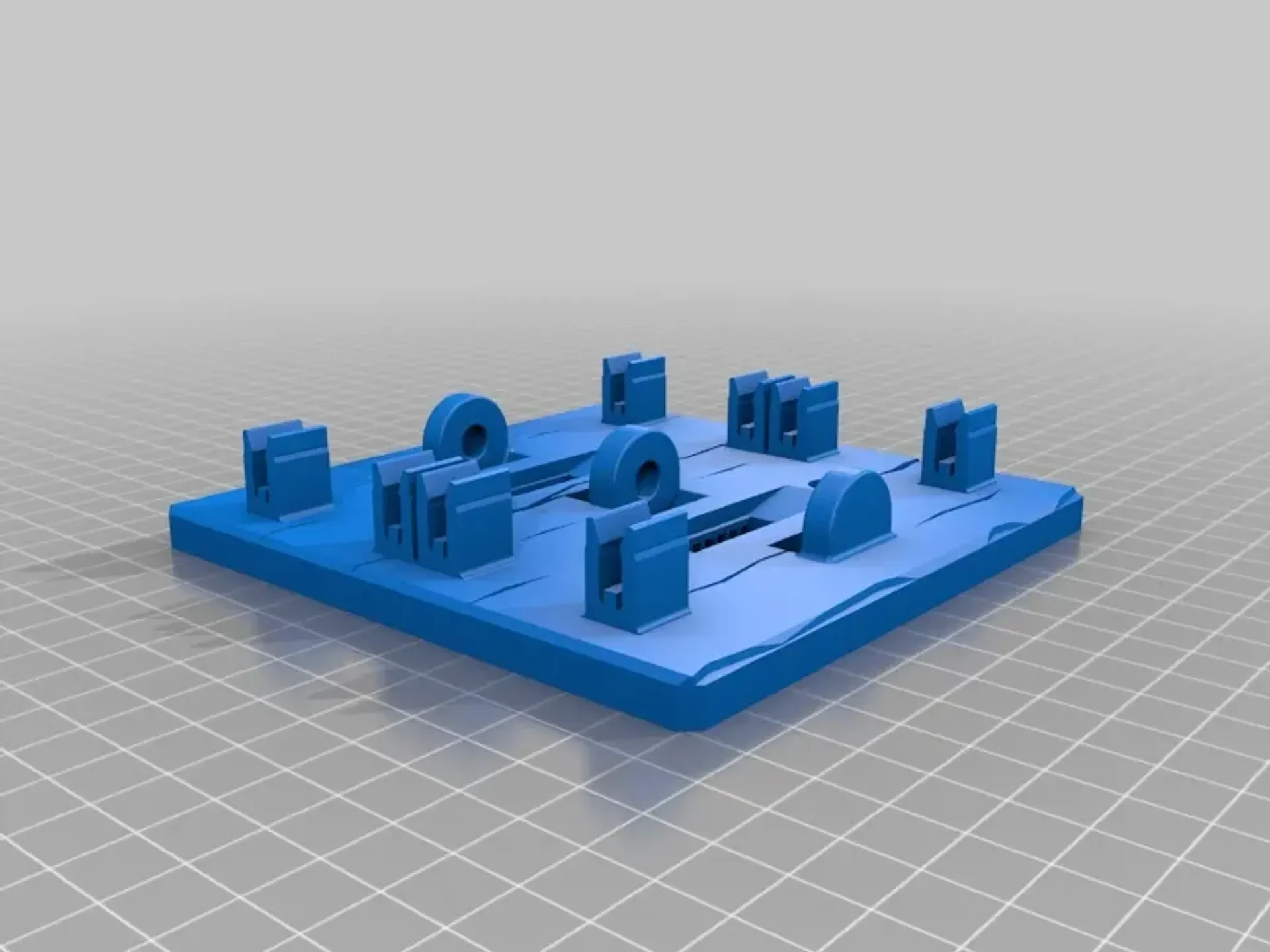

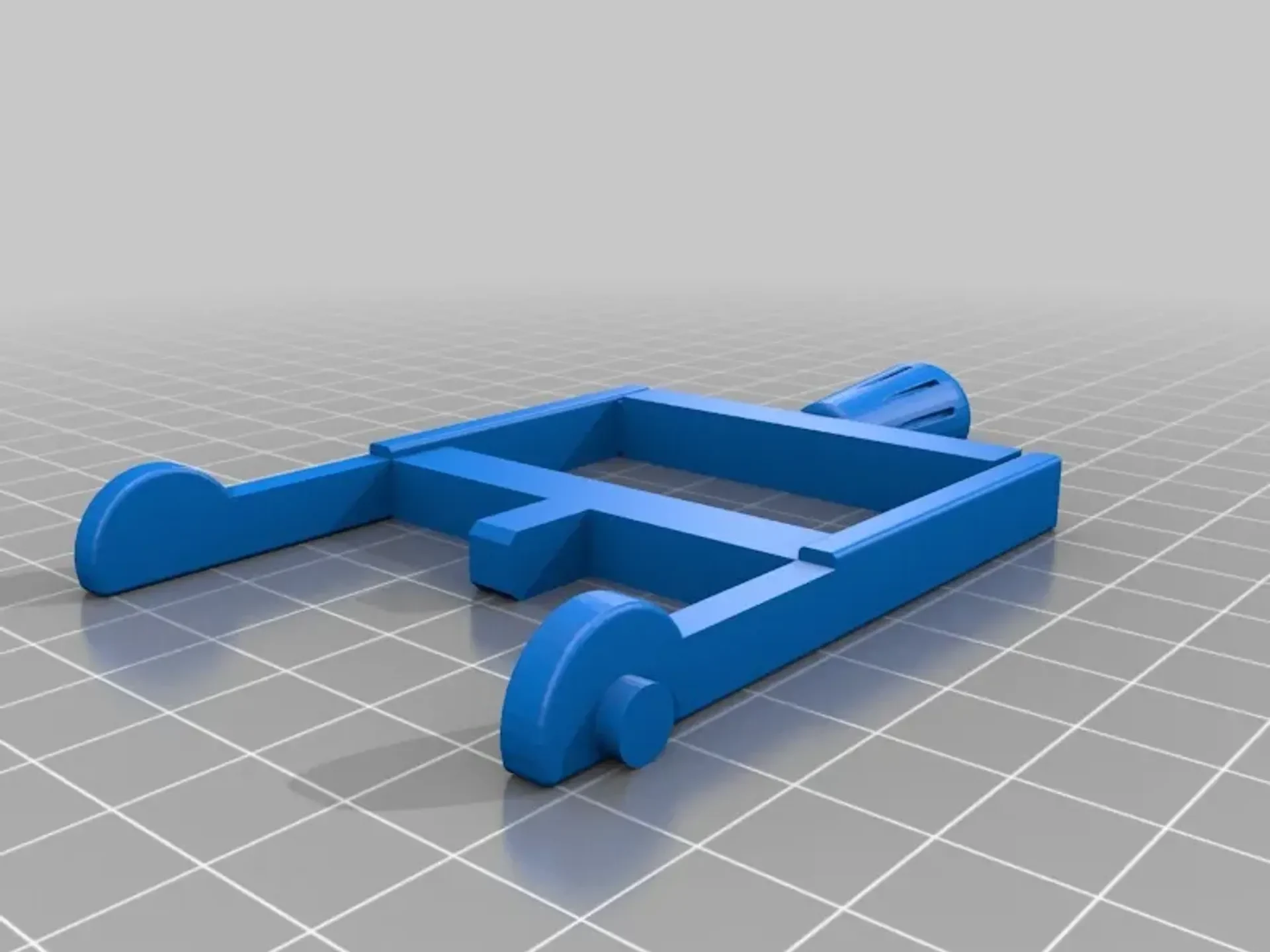

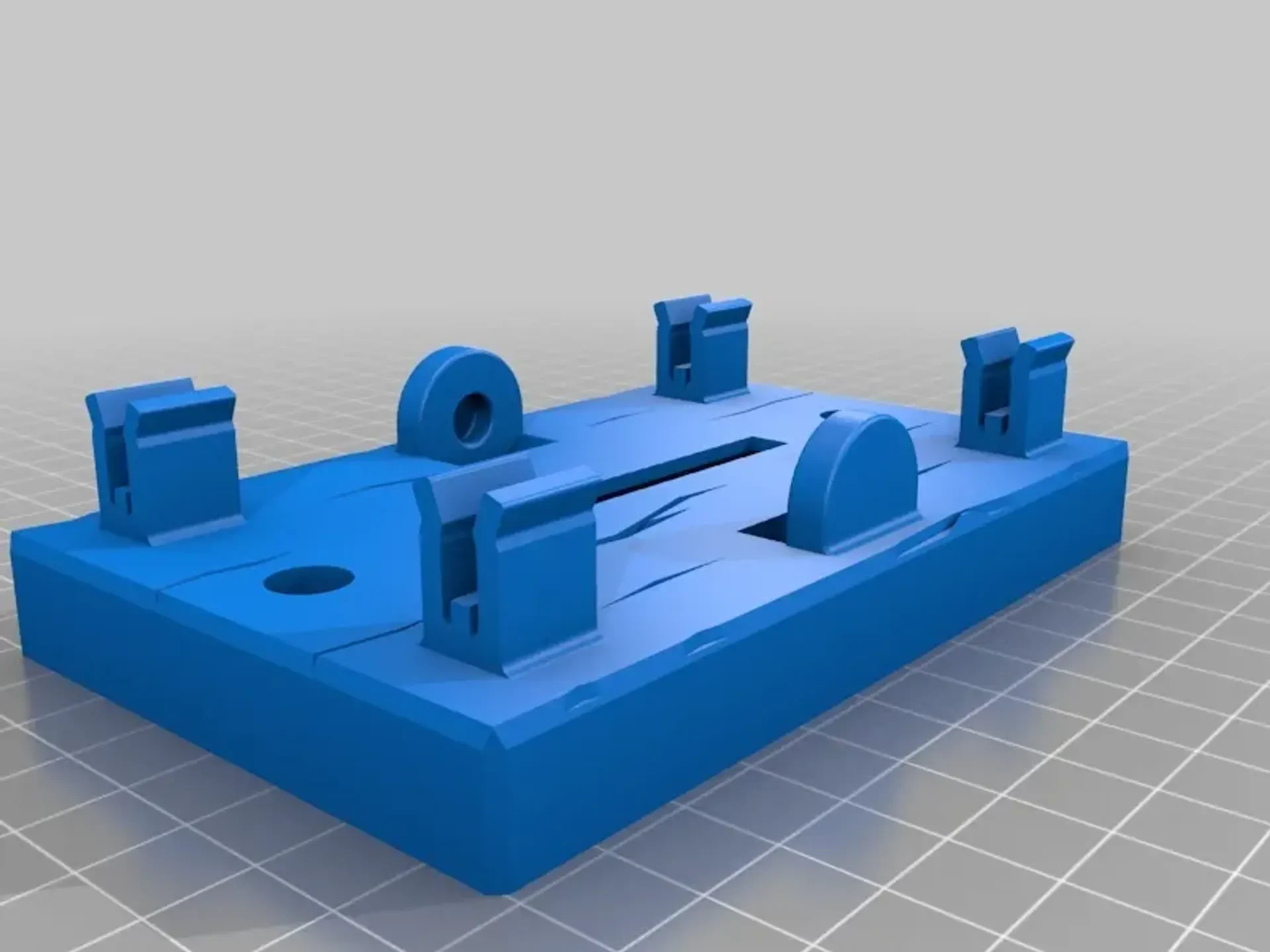

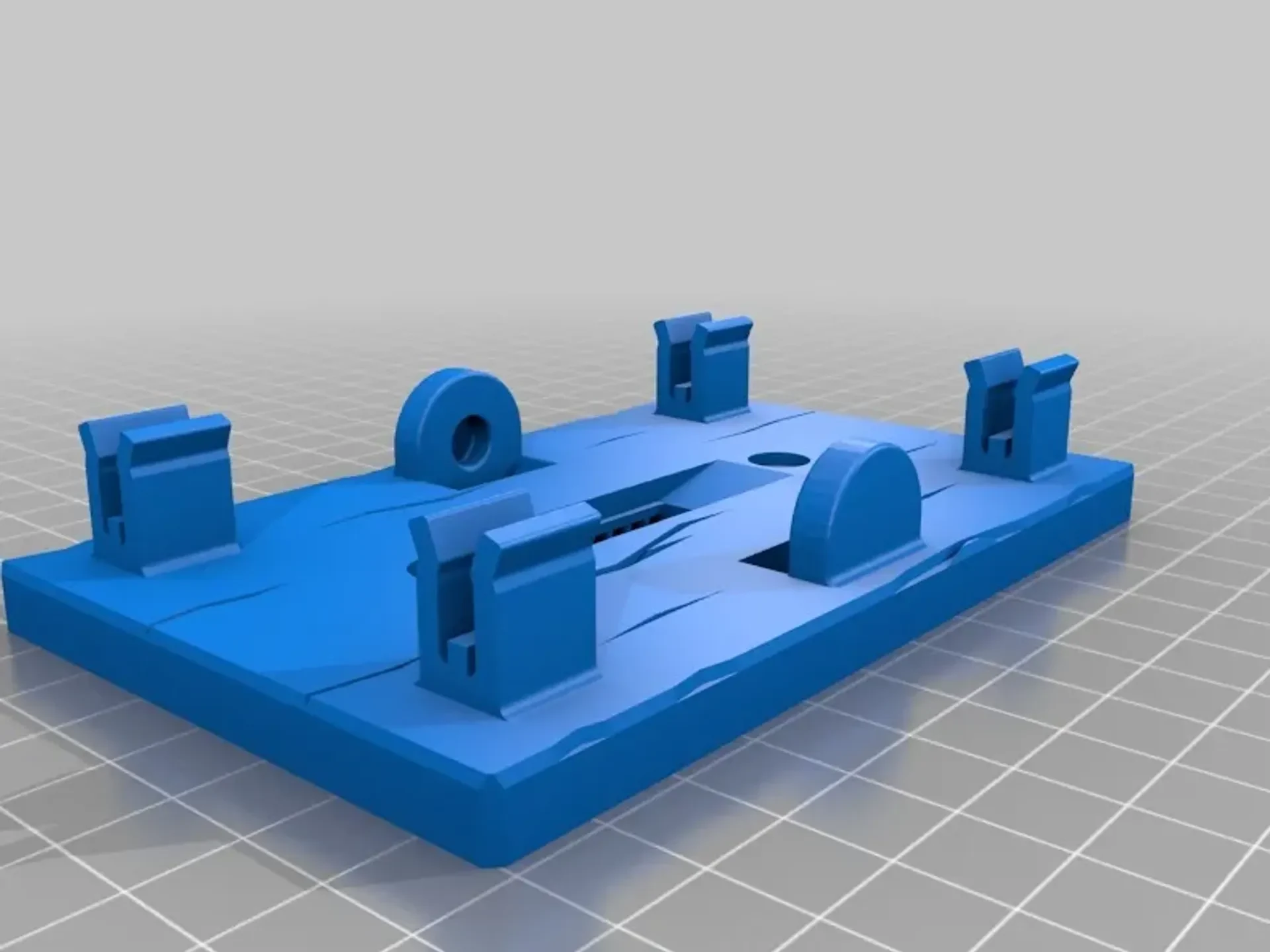

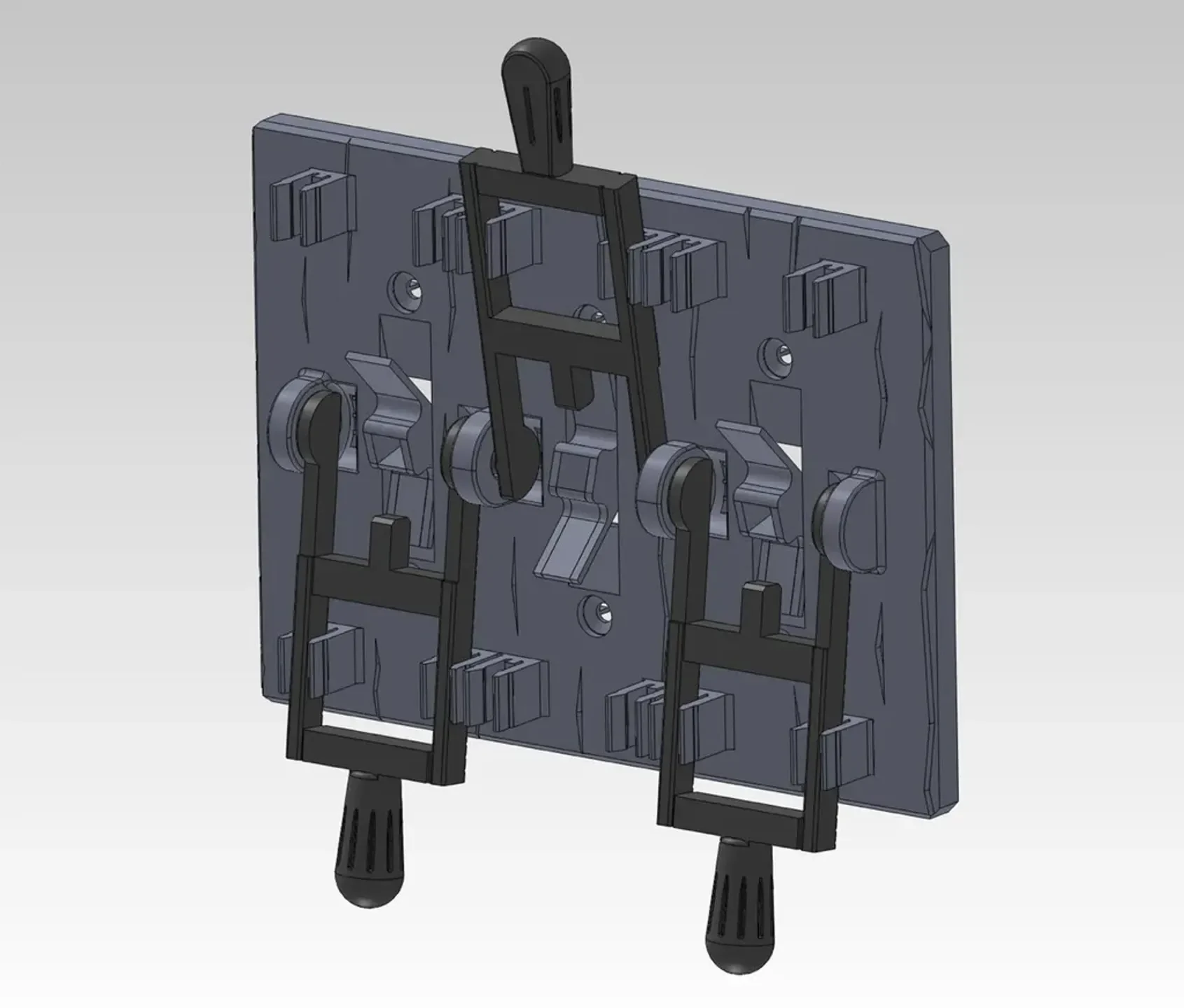

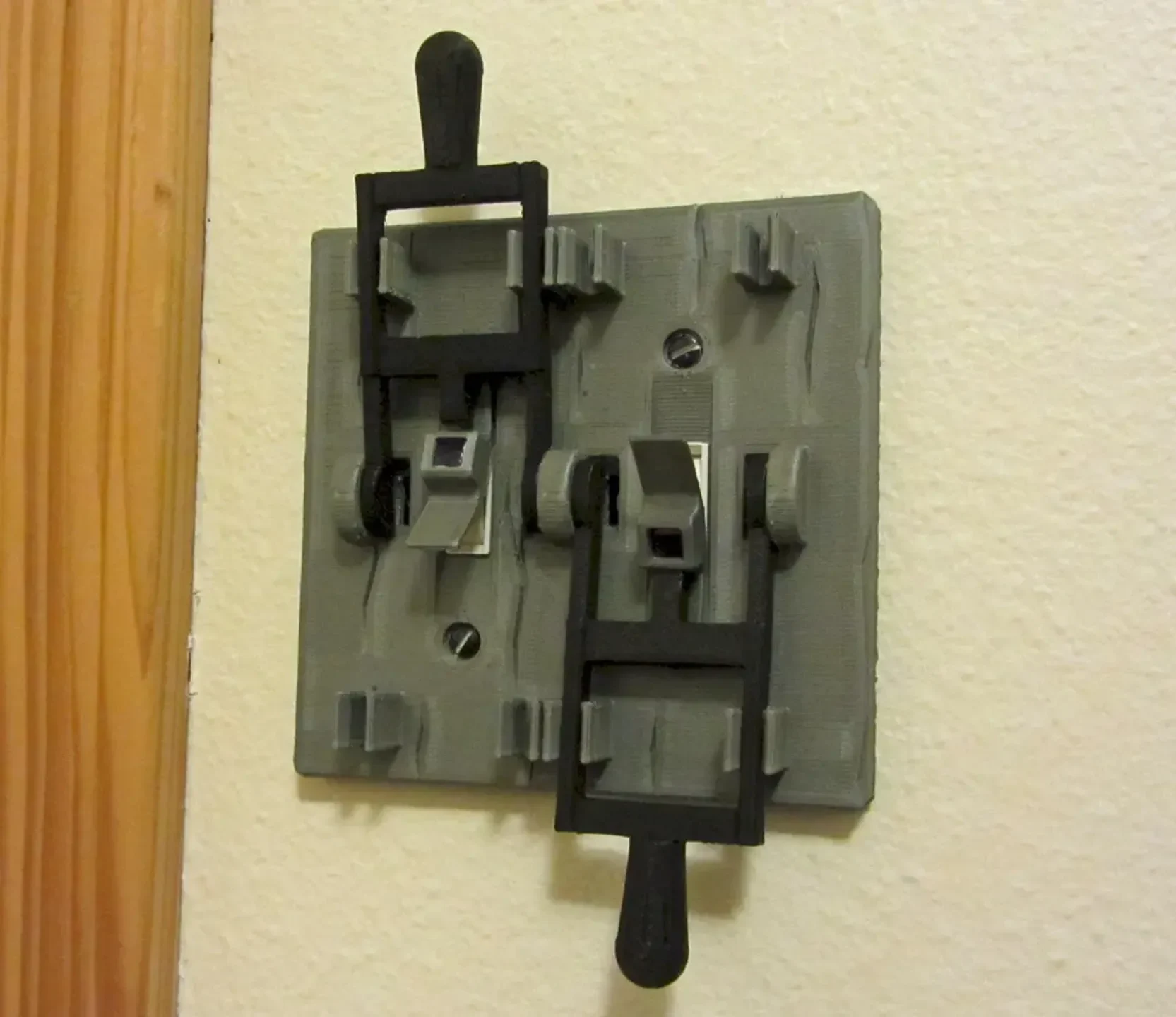

Я добавил 2 версии переключателя и 3 переключателя! Для всех версий используется один и тот же нуббинный элемент (по одному на каждый переключатель). Стандартная пластинчатая часть используется для стандартной пластины переключателя 1, а пластина Nx (1 на переключатель) используется для пластин 2x и 3x.

Обновление:

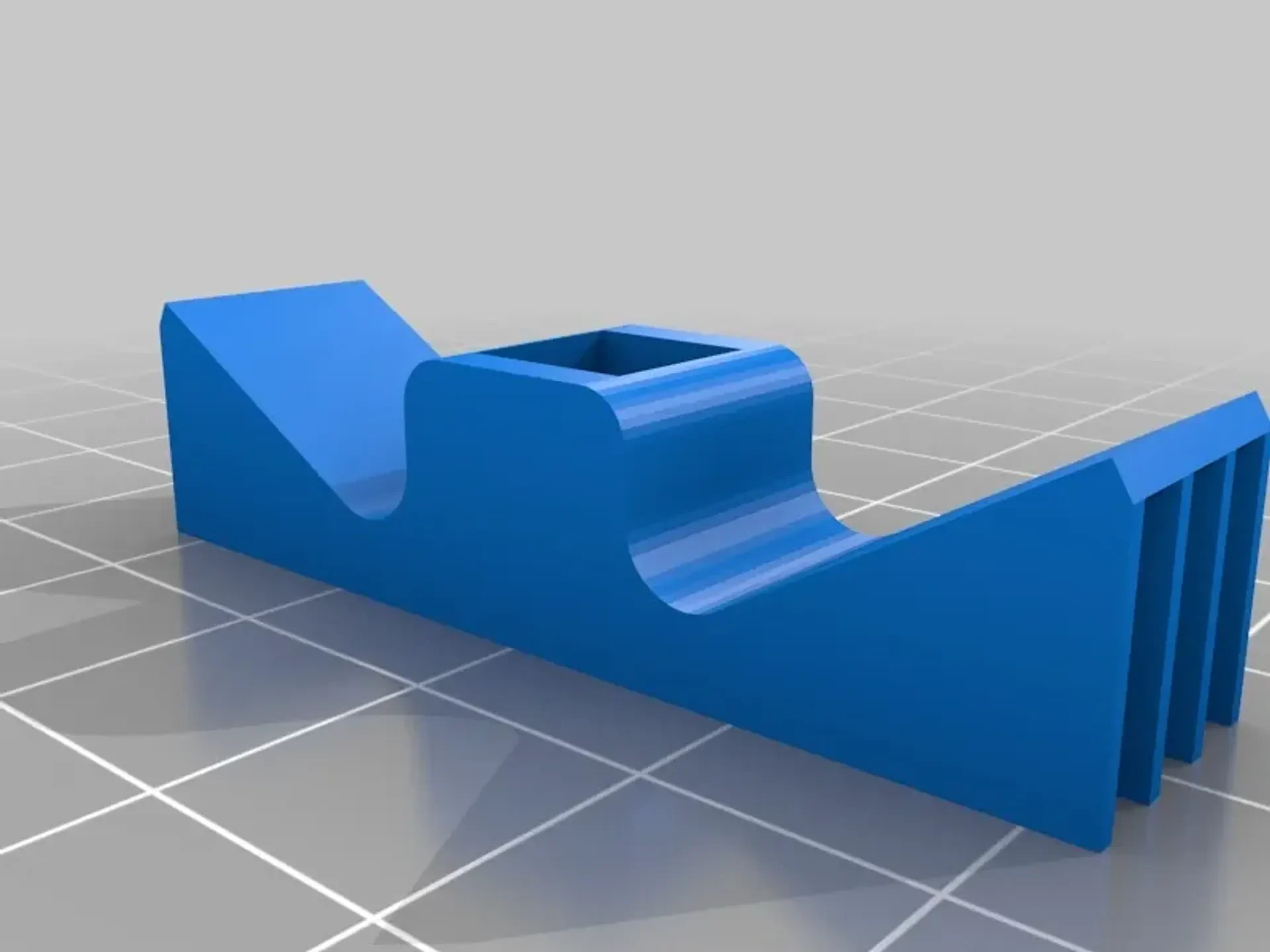

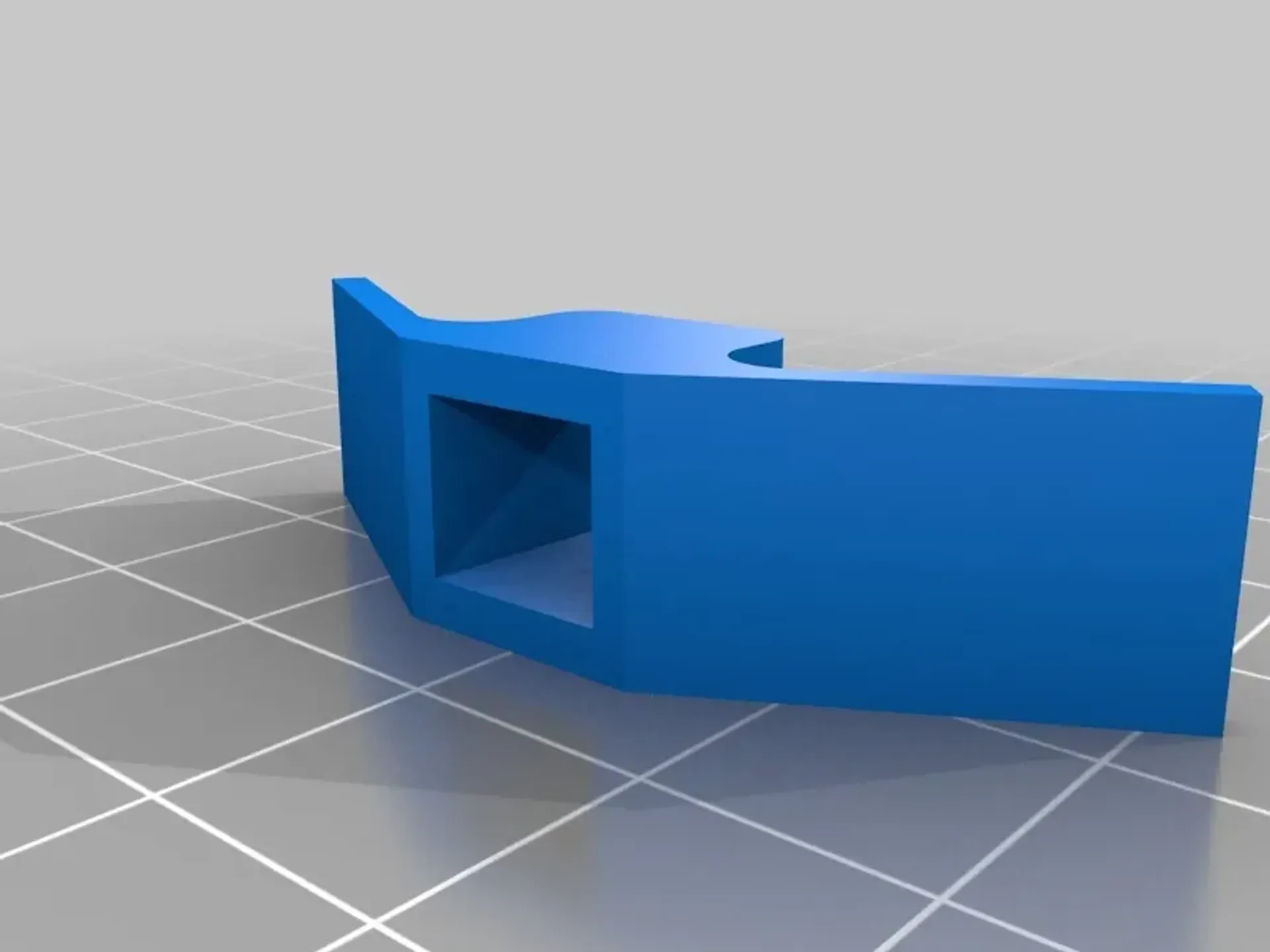

Я также добавил альтернативную версию нуббина, который печатается на боковой стороне (и без опорных ребер). Используйте эту версию, если ваш принтер достаточно хорошо справляется с перемычками.

Напечатано из PLA со слоями 0,2 мм, 3 оболочками по периметру и заполнением 20 %. (Возможно, вам захочется напечатать часть пластины немного горячее, чем обычно, чтобы обеспечить хорошую адгезию слоя.)

Поворот пластины на + или — 45 градусов перед нарезкой (или, альтернативно, установка угла заполнения на 0 или 90 градусов) приведет к тому, что верхние линии заполнения будут проходить по текстуре «дерева», для более изысканного вида, или поперек волокон, для грубо распиленного вида. Вам нужно будет просмотреть выходные данные среза, чтобы увидеть, какую ориентацию линий верхнего слоя вы получите.

Все детали печата��тся без поддержки, но пластина переключателя и выступ имеют ребра, которые отрываются перед сборкой. Если у вас возникли проблемы с адгезией встроенных опорных ребер, попробуйте печатать на плоте толщиной в 1 слой.

Категория: Декор
