Устройство для намотки/органайзер для USB-кабелей следующ...
Основываясь на опыте использования моего предыдущего усовершенствованного стекируемого устройства для намотки USB-кабелей с возможностью печати на месте, я обнаружил, что центральная намотка не является оптимальной, когда речь идет о более толстых кабелях, особенно современных высококачественных кабелях USB-C.

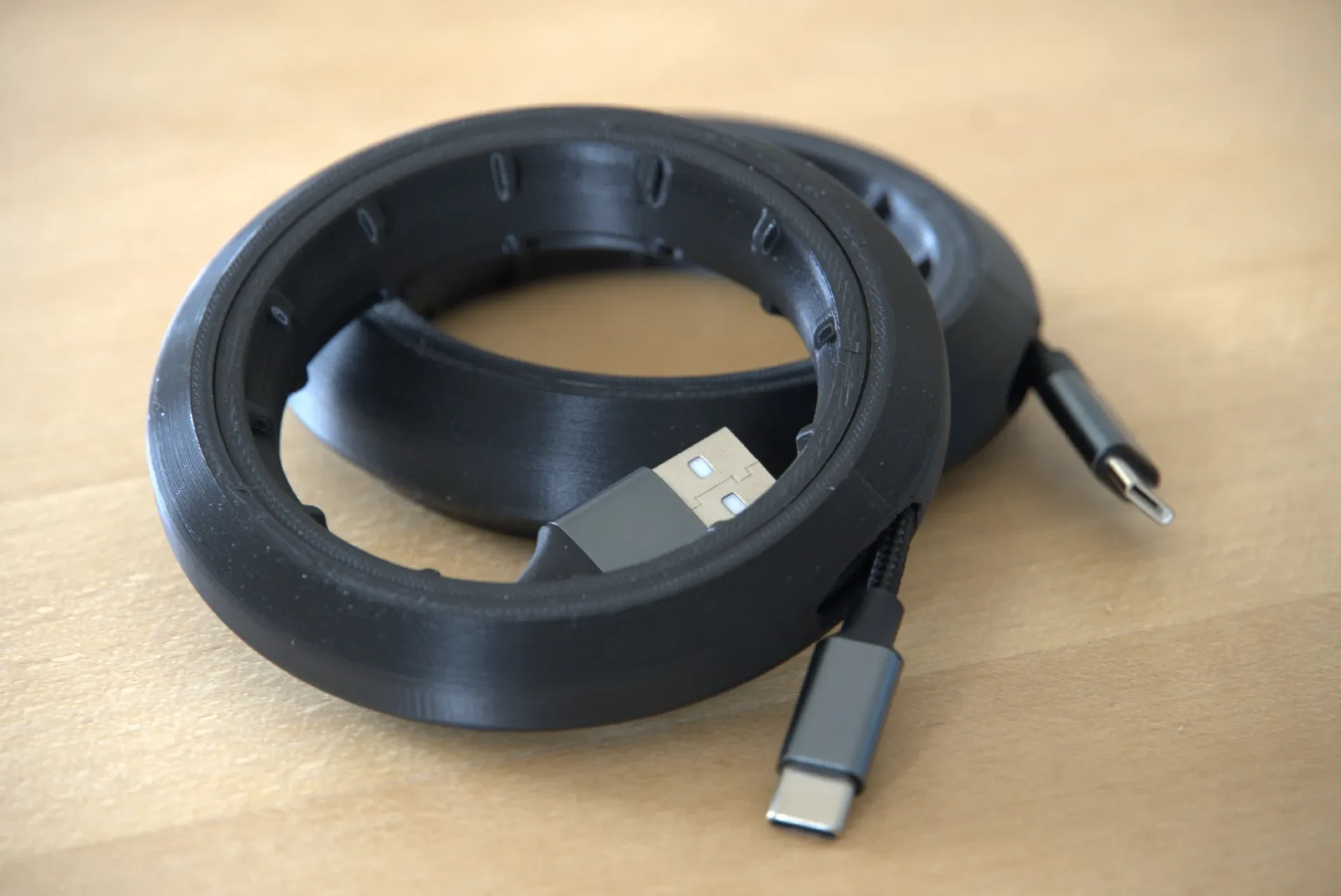

Таким образом, мы предлагаем совершенно новый подход к намотке кабеля в стиле пончика, состоящий из двух концентрических колец, герметизирующих кабель в его естественной обмотке. Тонкий дизайн идеально помещается в рюкзаке, как и на рабочем столе. Кабель можно вытащить наружу и намотать так, чтобы соответствующий конец выступал внутрь.
Я включил различные размеры Ø60 мм, Ø80 мм и Ø100 мм с отверстиями для меньших штекеров USB-C (и Micro-USB), а также для больших штекеров USB-A. Последние особенно полезны для устройств с фиксированными USB-кабелями и USB-C увеличенного размера.

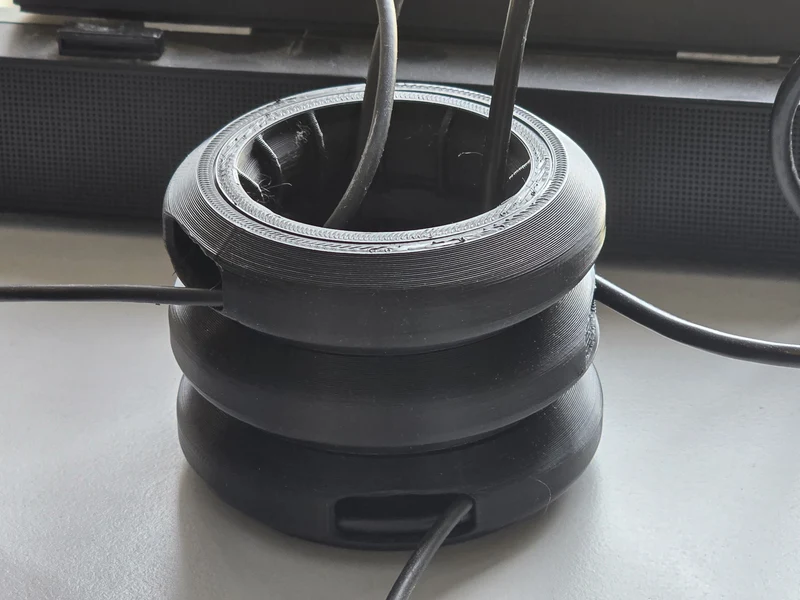

Отдельные кольца для шт��белирования и опорные плиты позволяют штабелировать все версии одного и того же диаметра. Таким образом, вы сможете аккуратно разобрать кабельный беспорядок на рабочем столе (см. в качестве примера мое фото).
Текущие обновления
01.03.2025 Добавлен параметрический исходный код Fusion 360 и открыта лицензия, позволяющая создавать ремиксы.
18 октября 2025 г. Добавлен параметрический источник Fusion 360 с новым дизайном вырезов. В комплект также входит заводное кольцо.

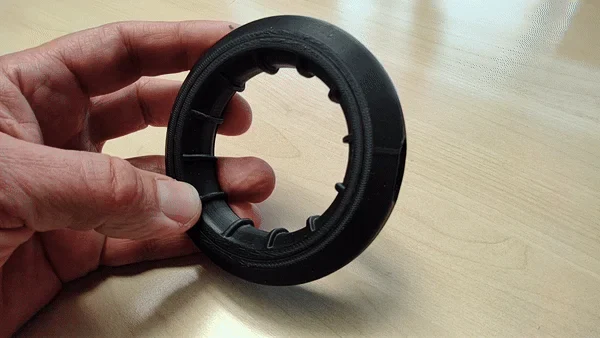

Для улучшения намотки я сделал ручку:
Руководство по размерам
Диаметр всегда представляет собой внешний диаметр плоской верхней/нижней части и примерно соответствует среднему диаметру кабельной катушки. Общий внешний диаметр также зависит от высоты и немного больше. Это позволяет штабелировать все намоточные устройства одного класса диаметра.
В версиях диаметром 80 мм на 1 м кабеля уходит ровно 4 витка. Так что вы можете заранее померить на своем кабеле, какой размер печатать. Оставьте немного места, чтобы не зажать кабель!

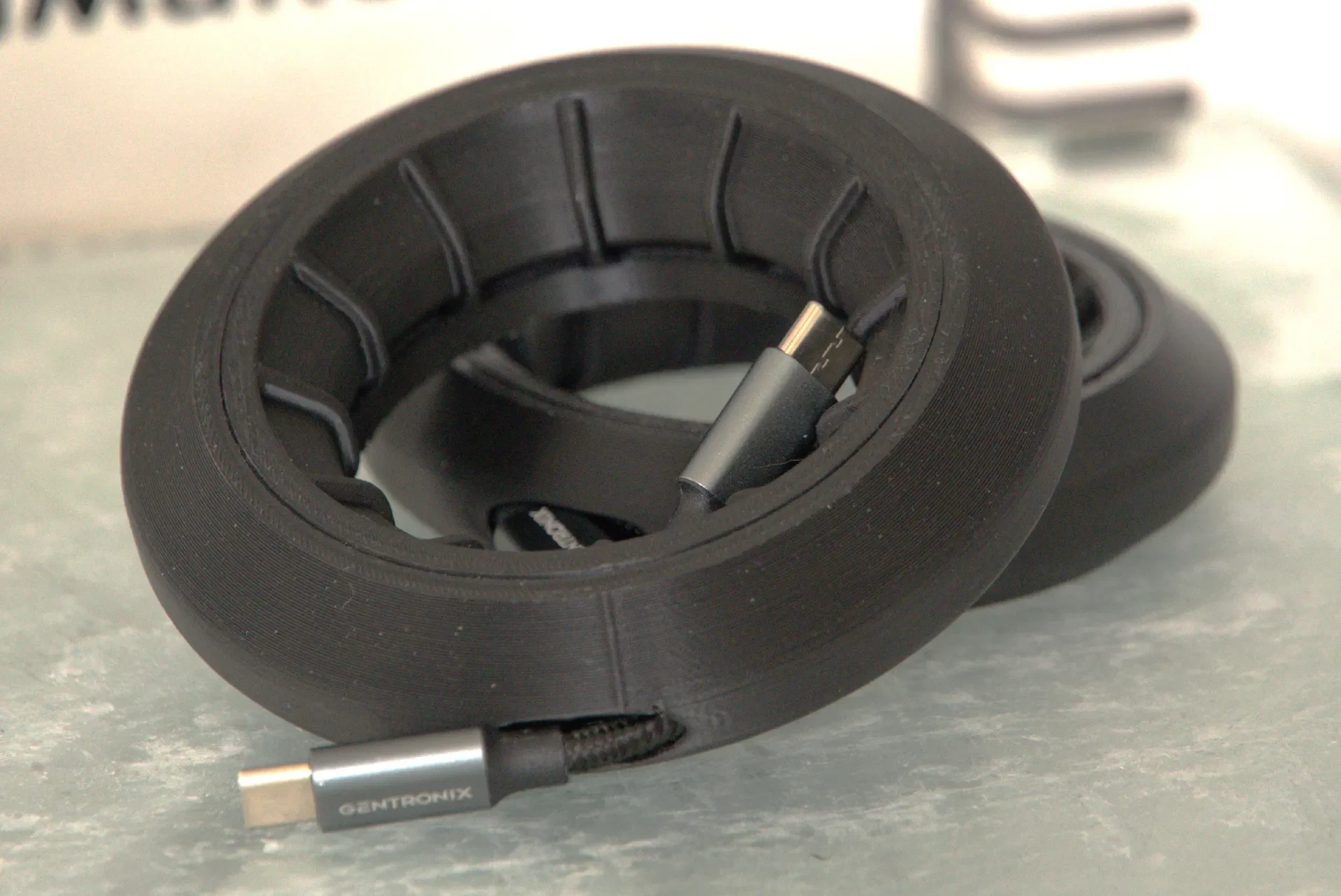

Версия 80×20 считается «базовой» и хорошо удерживает плетеный кабель USB-C длиной 1 м и диаметром 5 мм. Модель 80×24 захватывает до 3 м кабеля диаметром 4 мм. Для более тонких кабелей идите соответственно вниз.

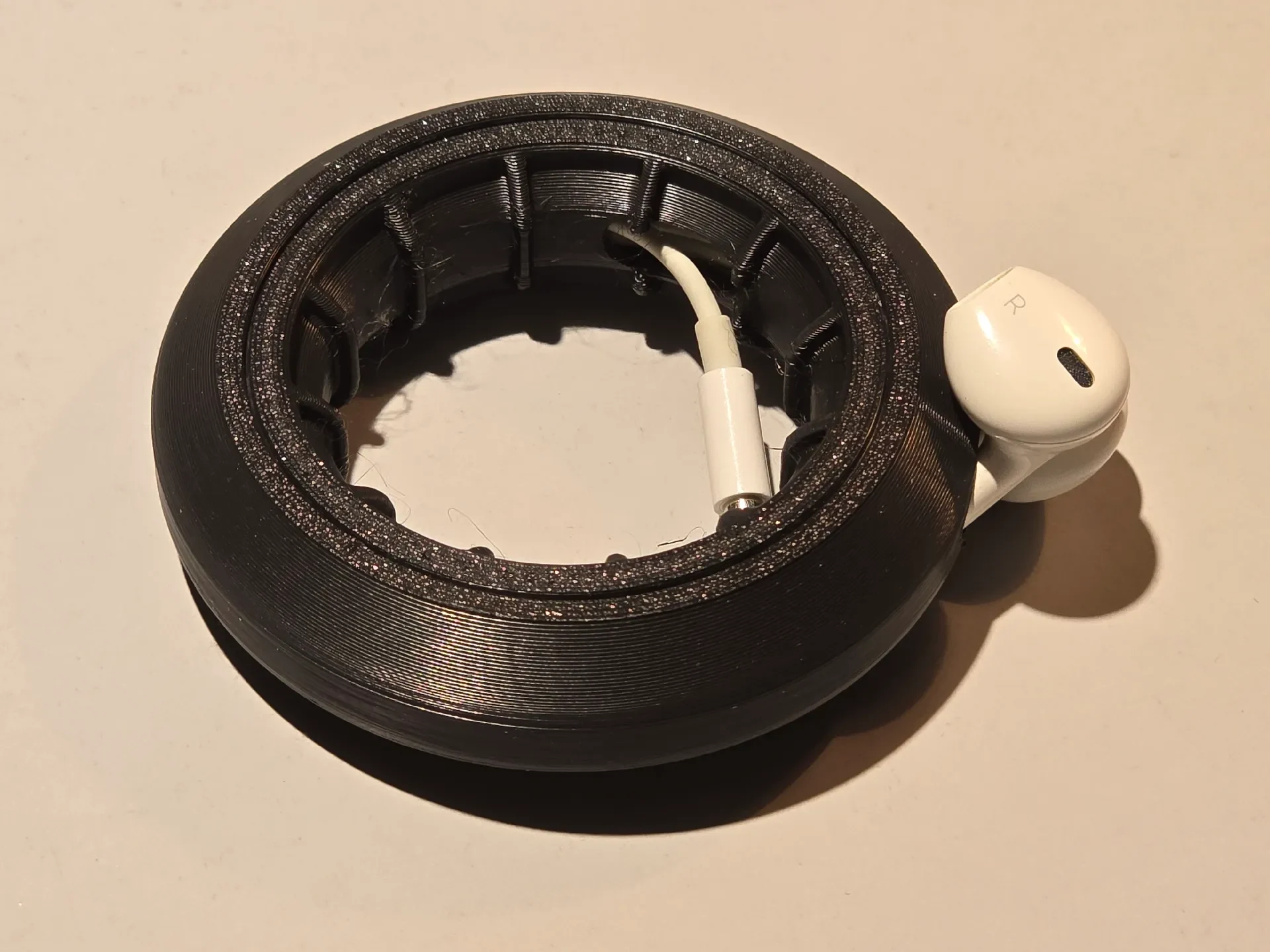

Версии диаметром 60 мм подходят и достаточны для более тонких USB-кабелей без оплетки, оптоволоконных кабелей и т. д.
Вырезы для штекеров
Вырезы для заглушек выдавлены тангенциально и поэтому несимметричны. Это означает, что существует только одна правильная ориентация намотки, а вырез фактически немного шире, чем показано.
Размеры выреза:
USB-C 7×10,5 мм²
USB-A 8×14 мм²
Волокно 9×14 мм²
HDMI 11×20 мм²
Печать
Печать на месте (оба кольца вместе) со стандартной настройкой слайсера (сопло 0,4 мм, слои 0,2 мм, 2 периметра, заполнение 15%). Заманчиво печатать с большим периметром, но опыт показывает, что печать не дает результатов. Возможно, будет полезно снизить температуру печати (-10 °C). Внимание: насадки диаметром 0,6 мм не работают!
Обычно никакие опоры не требуются. В зависимости от возможностей вашего принтера и размера выреза могут быть полезны органические опоры для вырезов.
PLA+ и PLA являются рекомендуемыми материалами из-за их высокой жесткости. Более гибкие материалы (PETG, ASA, ABS) могут оказаться проблематичными и привести к разборке колец, особенно для колец больших размеров. Используйте на свой страх и риск.
В конструкции используется зазор 0,35 мм как компромисс между хорошей печатной способностью и функциональностью. Если у вас возникнут проблемы с разделением двух частей, вы можете использовать модель Fusion 360 и попытаться уменьшить зазор до 0,3 мм или даже 0,25 мм. Но это будет работать только на очень хорошо настроенных принтерах!
Ремикс

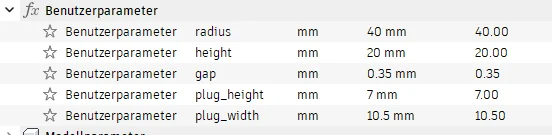

Для ремиксов просто используйте предоставленные пользователем параметры:
Предлагаю придерживаться стандартных диаметров (60, 80, 100, 120 мм).
Спин-офф проекты
Просто свяжитесь со мной для других размеров.
