Тиски миниатюрный держатель для покраски......

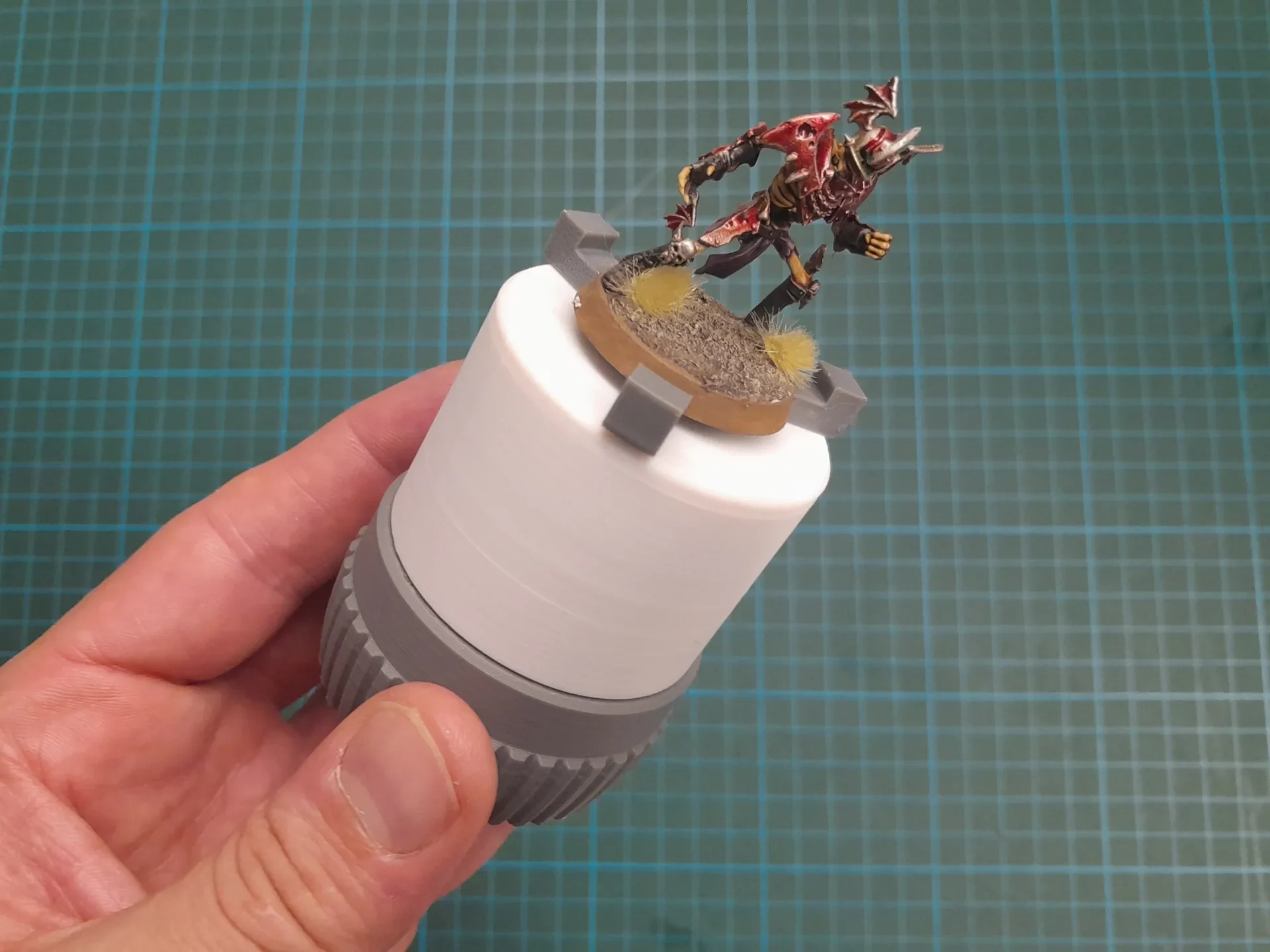

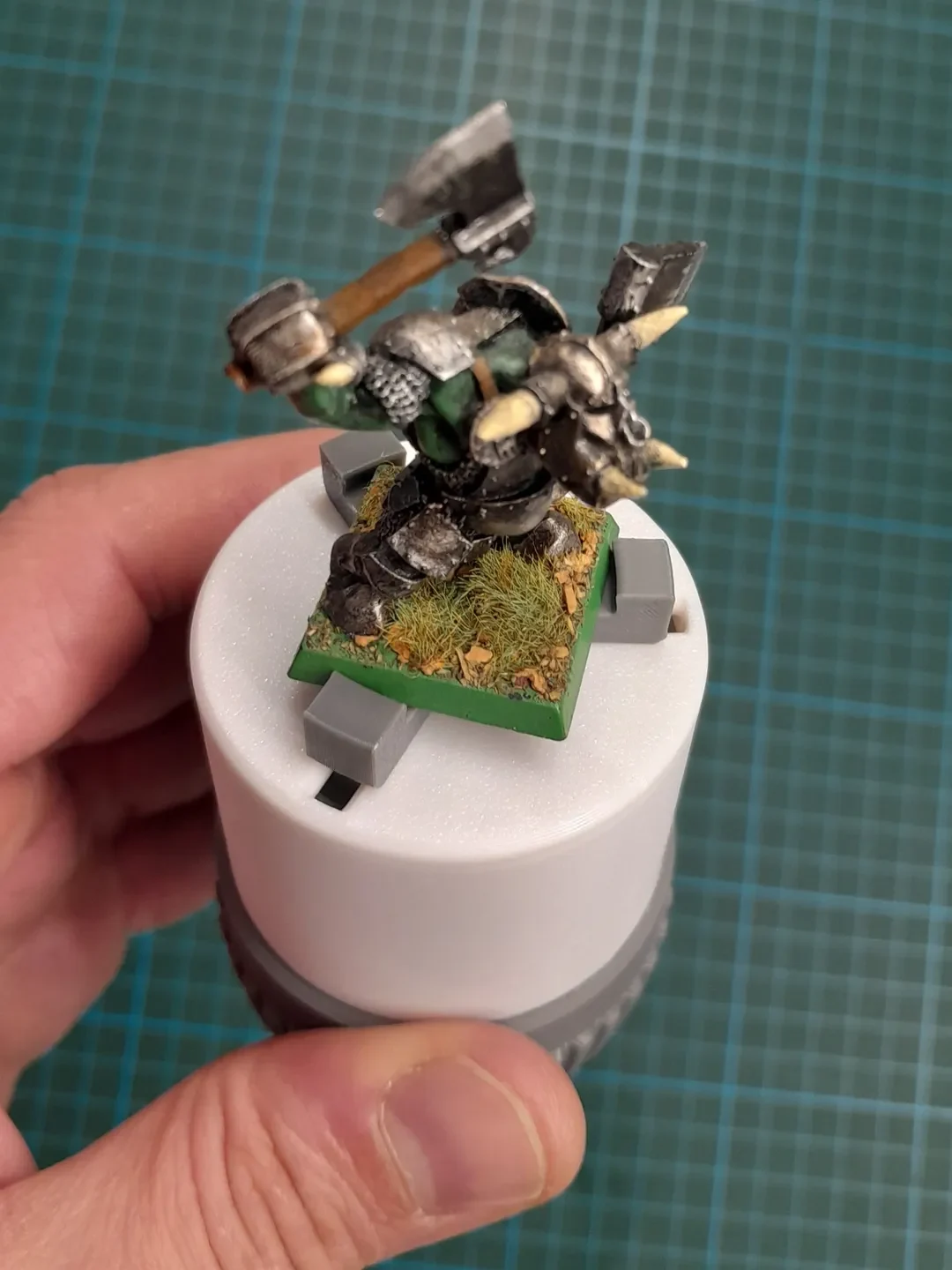

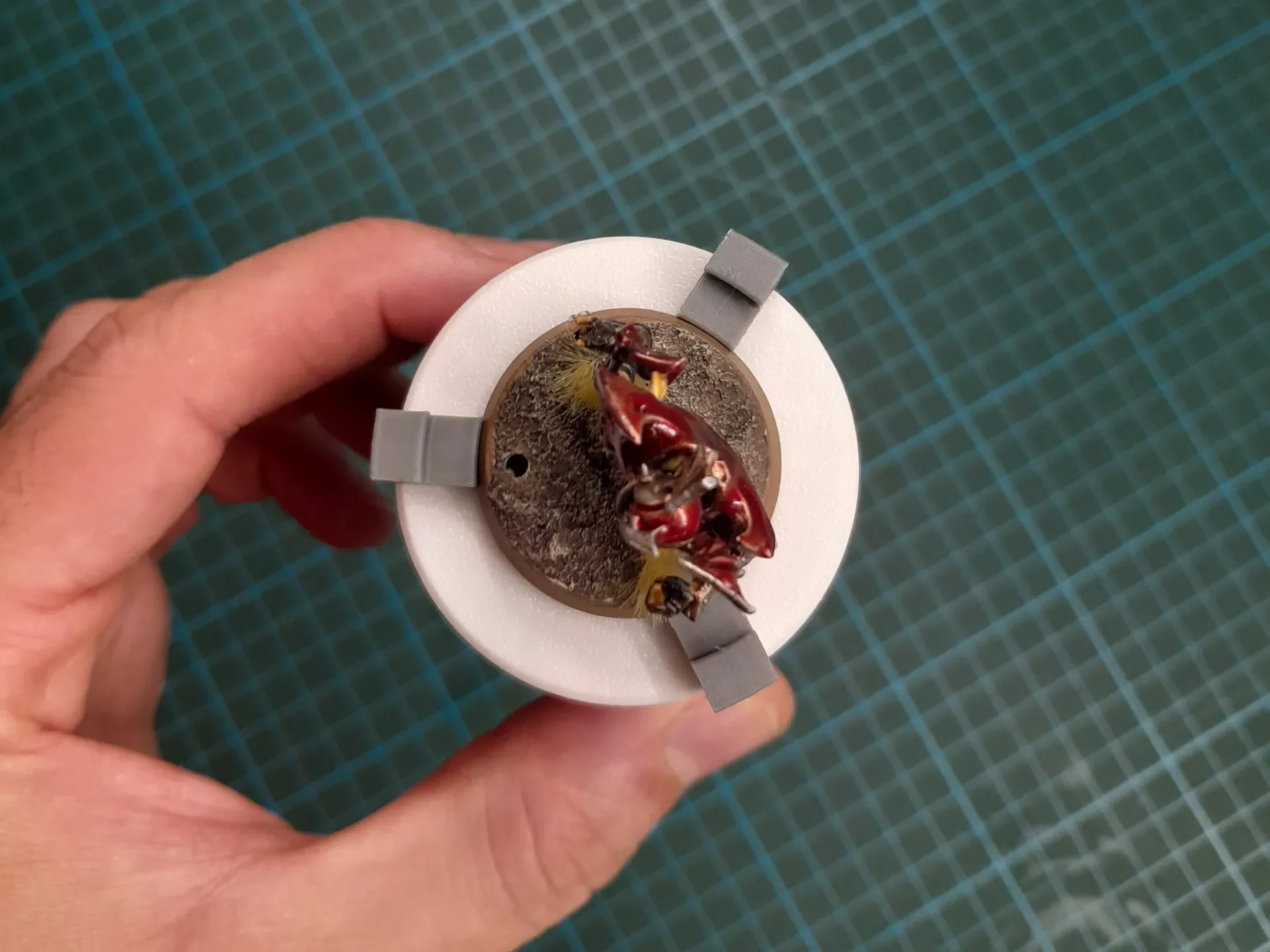

Вдохновленный потрясающей моделью тисков Sneaks, я разработал этот миниатюрный держатель для рисования. Эта механическая концепция позволяет легко прикреплять и снимать миниатюры с различным диаметром или формой основания (квадратные, овальные...), хотя лучше всего подходят круглые (до 50 мм).
НАСТРОЙКИ ПЕЧАТИ:
Никаких опор. Напечатайте зубы с краями, чтобы обеспечить хорошее прилегание к кровати. Мои рекомендации: 3 стены, заполнение 20%, высота слоя 0,2.
В Prusa Slicer, Bambu Studio или Orca Slicer обязательно отключите толстые мосты.
Вам необходимо иметь хорошо настроенные параметры принтера и нити (скорость потока, электронные шаги), чтобы печатать точные детали, поскольку эта модель имеет жесткие допуски.
ПРИМЕЧАНИЯ ПО СБОРКЕ:
Зубы пронумерованы, очень важно расположить их в правильном месте и порядке.
Если у вас есть смазка, например Superlube или литиевая смазка, она может улучшить работу тисков. Это не обязательно, но всегда помогает.
ВАЖНОЕ ОБНОВЛЕНИЕ 15.11.23: Если у вас возникли проблемы с версией зубов размером 50 мм, обязательно загрузите ИСПРАВЛЕННЫЕ файлы stl. Оказывается, что Prusa Slicer и Bambu Studio имеют странное поведение, из-за которого 50-миллиметровая версия зубов нарезается неправильно при использовании высоты слоя 0,2, из-за чего они прилипают к верхней части из-за немного большего размера в некоторых областях. Спасибо sphink за сообщение об этой проблеме!
Другие обновления смотрите после короткого видео по сборке в конце описания.
ЭТАПЫ СБОРКИ:

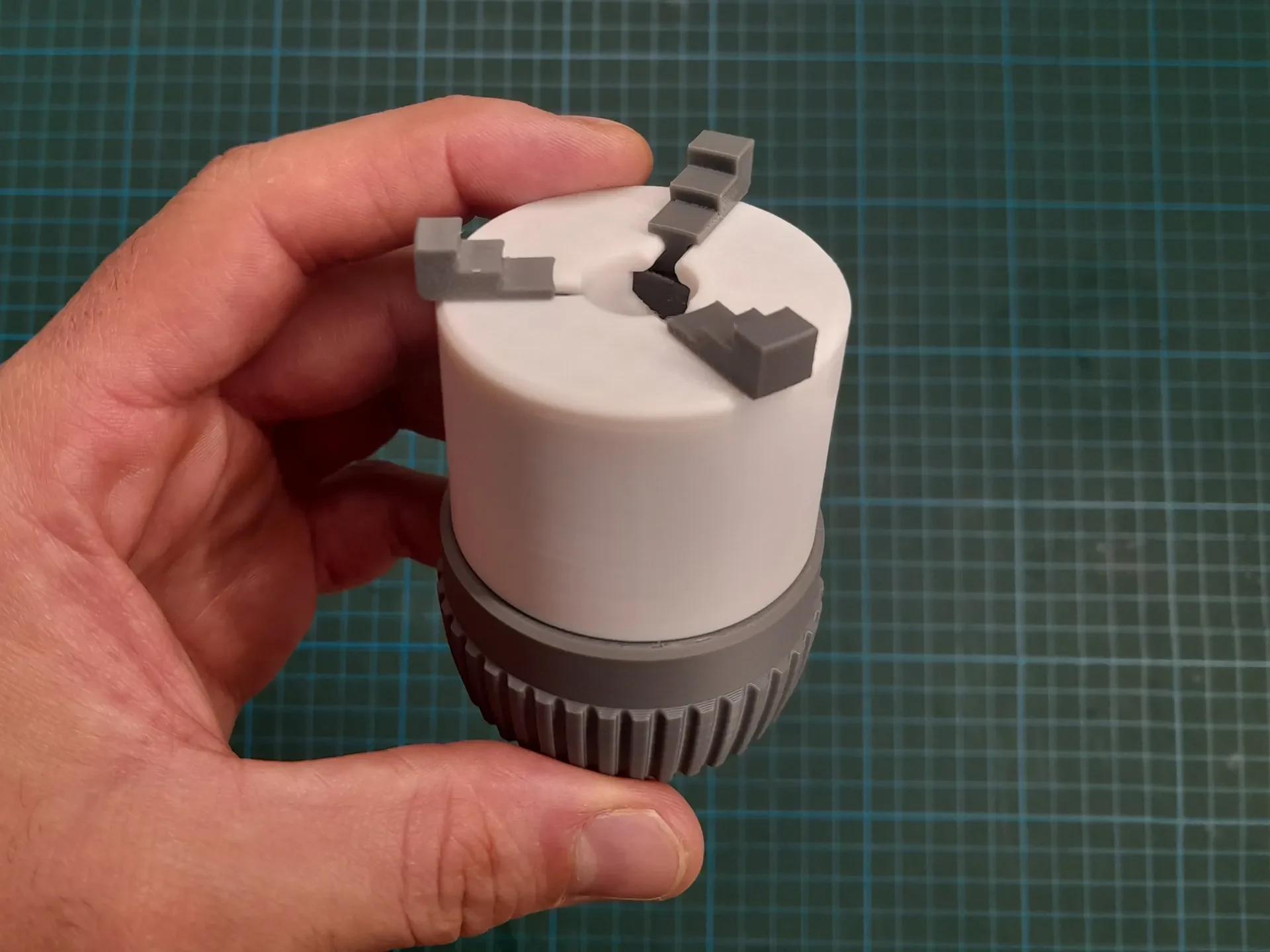

Все три зуба пронумерованы точками, найдите тот, у которого всего одна точка, и возьмите его.
Поместите его из внутреннего отверстия, сдвинув все до конца слота.
Остальные два зуба расположите строго по часовой стрелке, как показано на картинке выше.

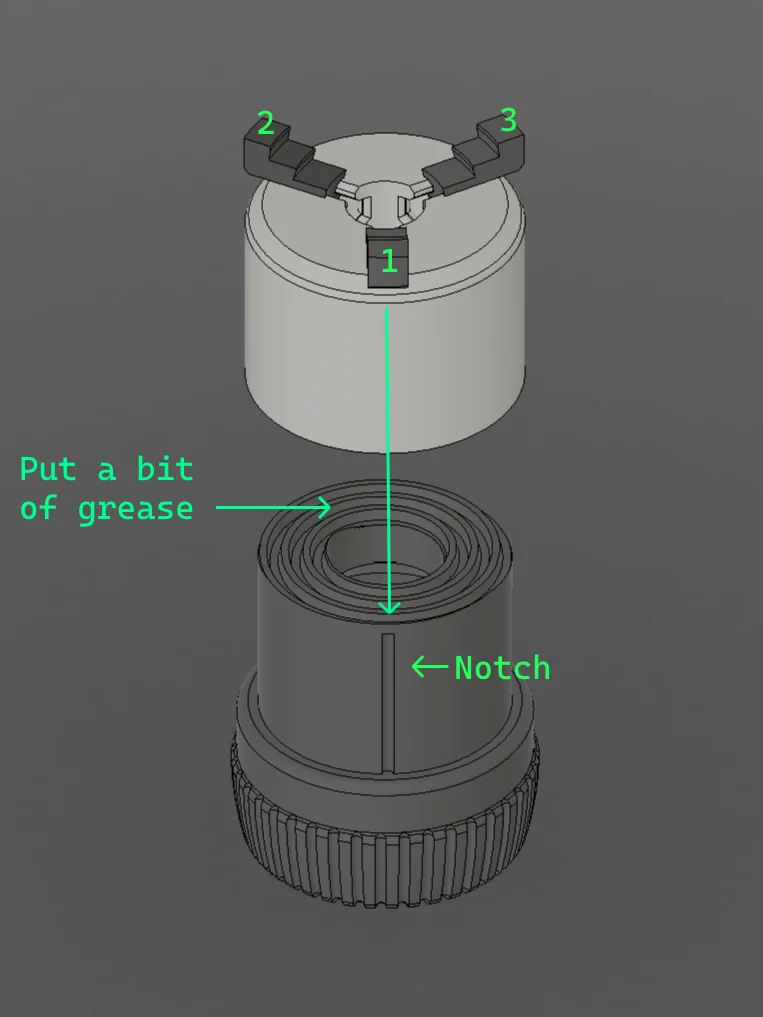

Нанесите пальцем немного смазки на верхнюю часть нижней части и хорошо распределите.
Совместите зуб №1 с выемкой в нижней части и соедините обе детали вместе. Все три зуба должны оставаться всегда полностью открытыми, чтобы занять нужное место.
Проверьте сборку тисков, поворачивая их вперед и назад, чтобы проверить движение зубьев. Сохраняйте небольшое давление, чтобы обе детали остались на месте. Если все в порядке, пришло время заблокировать его.

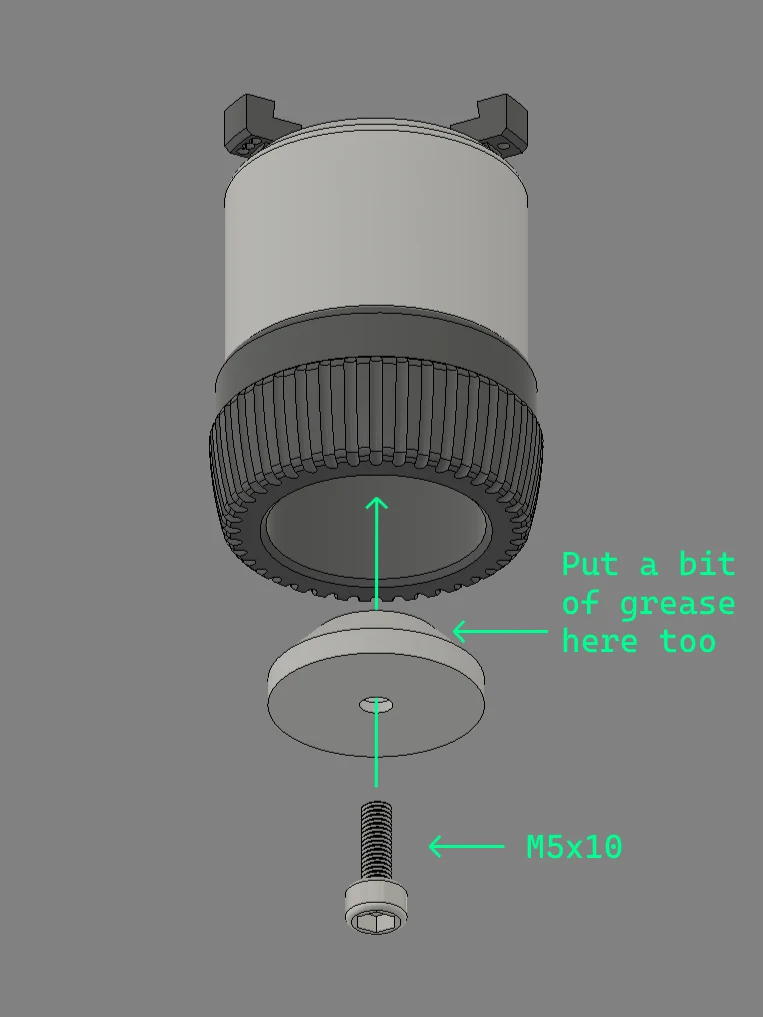

Возьмите кусок стопорной шайбы и один болт M5x10 (также подойдут M5x15 или M5x20). Нанесите больше смазки на коническую поверхность шайбы и прикрутите все к верхней части. Не слишком туго, будьте нежны!
НИЧЕГО НАПОМИНАЮ КОРОТКОГО ВИДЕО:
ОБНОВЛЕНИЯ:
07.11.2023: Добавлены по запросу новые версии деталей Top и Lock_Washer для тех, кто хочет использовать резьбовую вставку М3 и болт М3 вместо болта М5.
11.11.2023: По запросу добавлена новая версия зубьев, позволяющая захватывать основания до 50 мм вместо первоначального ограничения в 42 мм. Спасибо Шону за любезное тестирование!
21.11.2023: По запросу изменен угол ступенек зубьев для улучшения сцепления. Теперь намного лучше сочетается с базами GW.
23.11.2023: Доработано отверстие для Top_ThreadedInsertM3. Отверстие было слишком большим, и его диаметр был уменьшен до 4 мм, теперь я считаю, что оно подходит для большинства распространенных резьбовых вставок. Обяза��ельно загрузите ИСПРАВЛЕННУЮ версию файла stl. Спасибо EisenKurt за сообщение об этой проблеме!

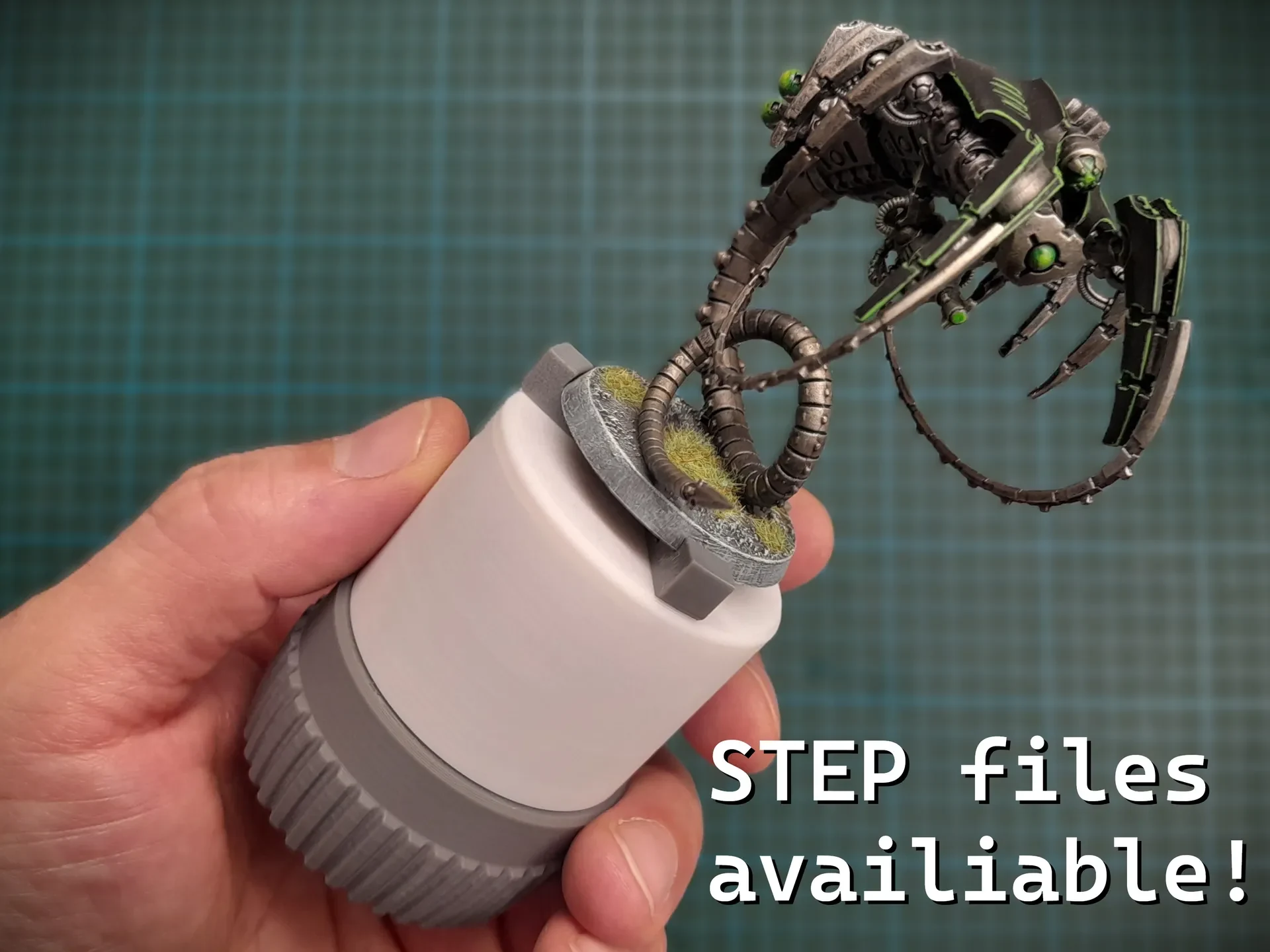

12.04.2023: Выложил STEP-файлы для желающих доработать или создать новые детали для данной модели. С нетерпением жду ваших ремиксов!
