Модульный номер - Жизнь - Счетчик очков......

Это ремикс великолепной модели https://www.thingiverse.com/thing:4778677 (которая сама по себе является ремиксом других моделей, но имеет гораздо более простой дизайн кольца с цифрами),

со следующими изменениями:

Левая сторона и шток разделены на две части.

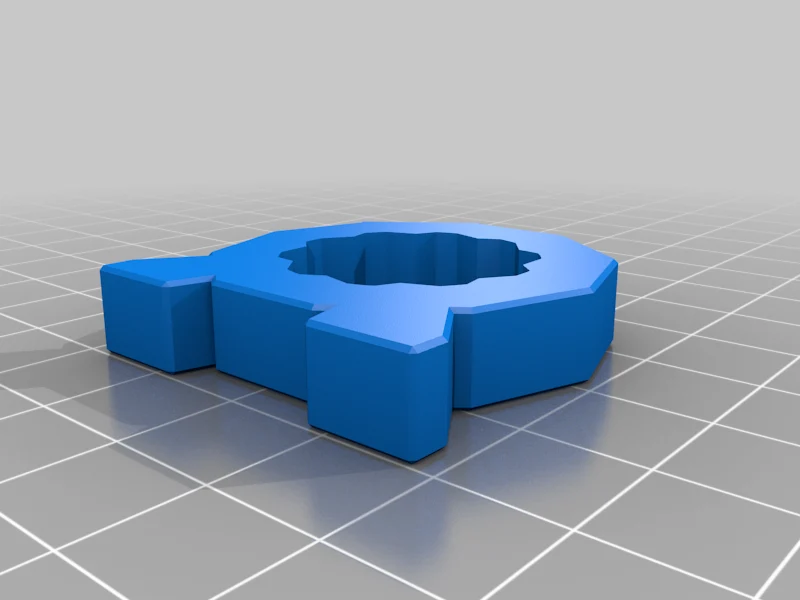

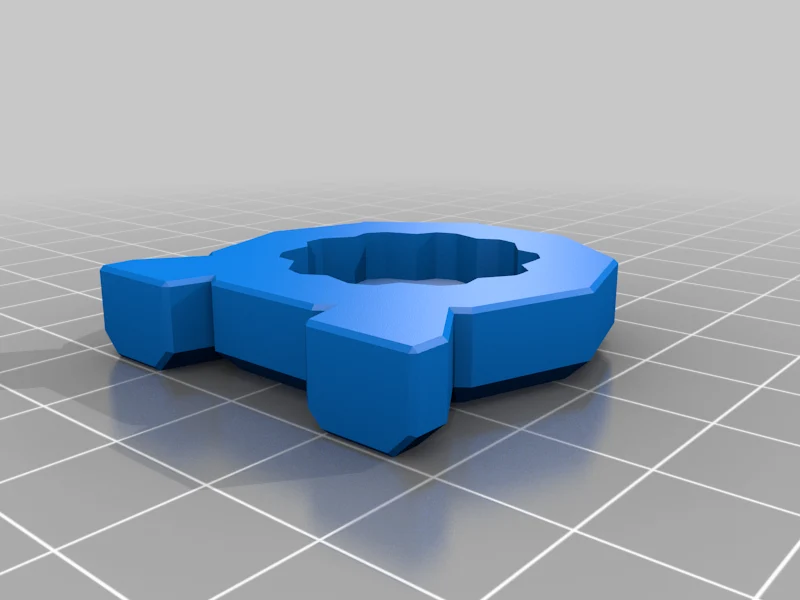

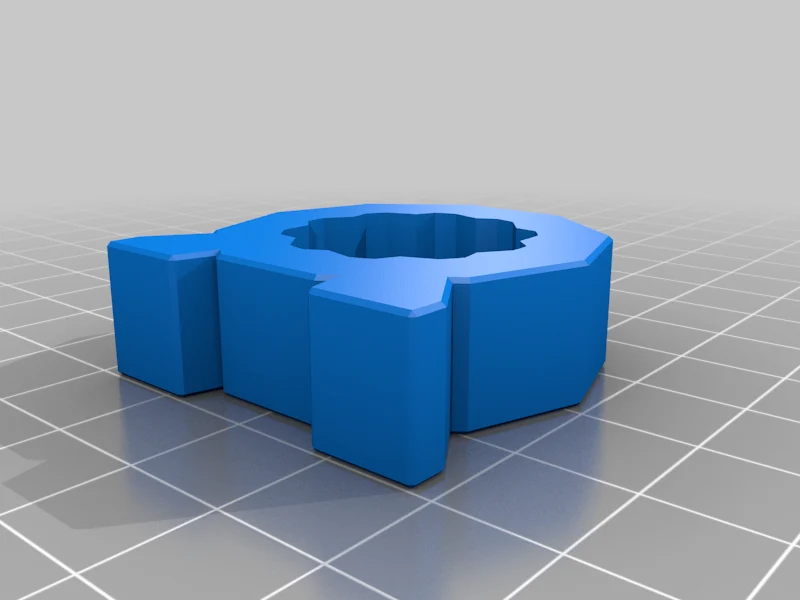

Я добавил новую среднюю часть, которую можно использовать в качестве разделителя (лично я предпочитаю «тонкую» среднюю часть, но я также добавил «толстую»).

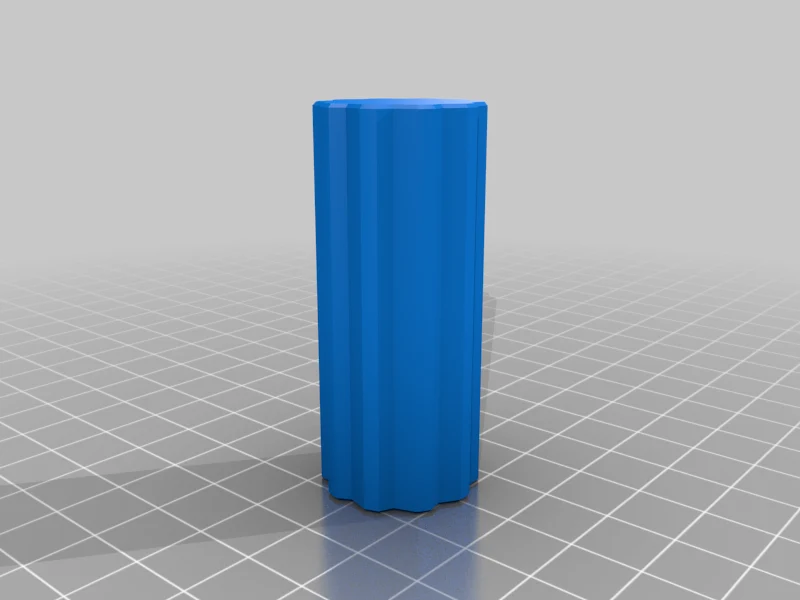

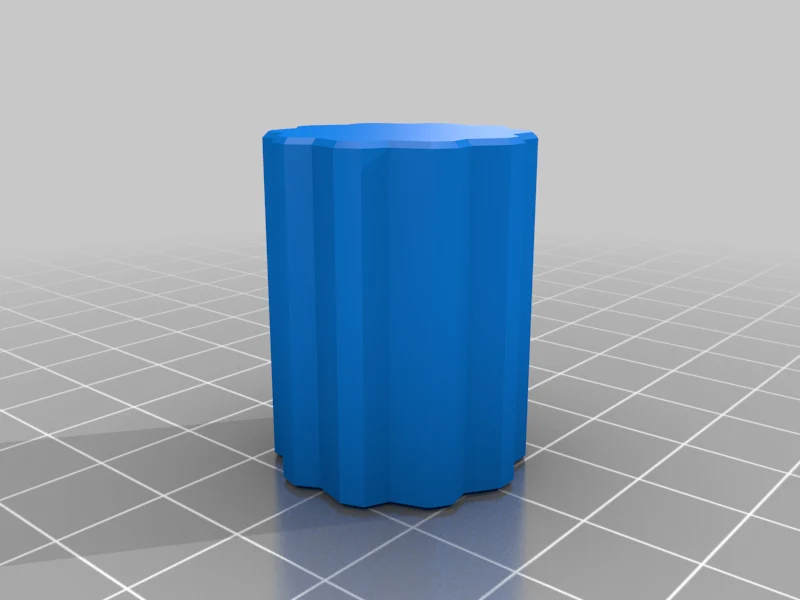

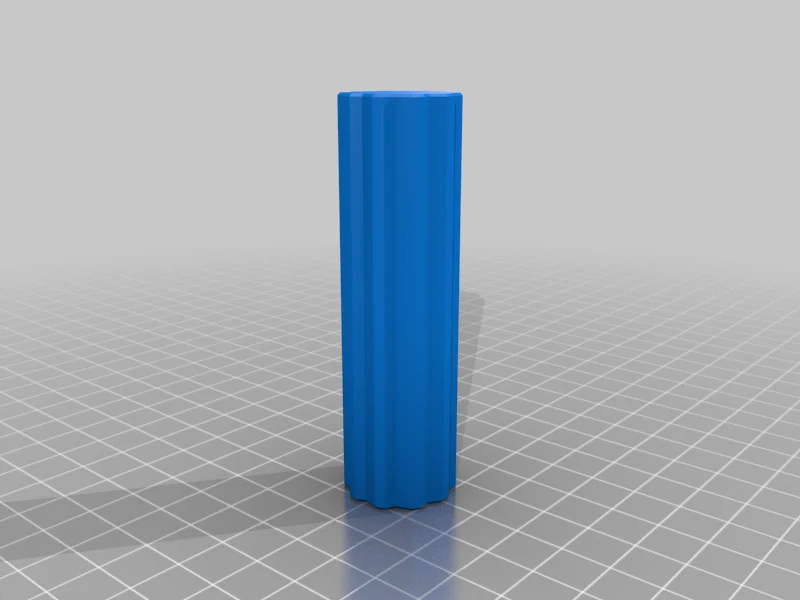

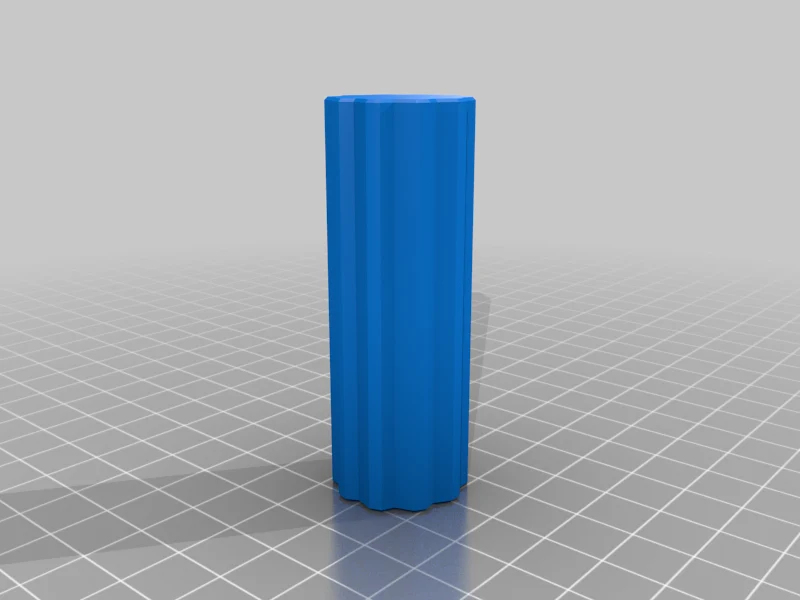

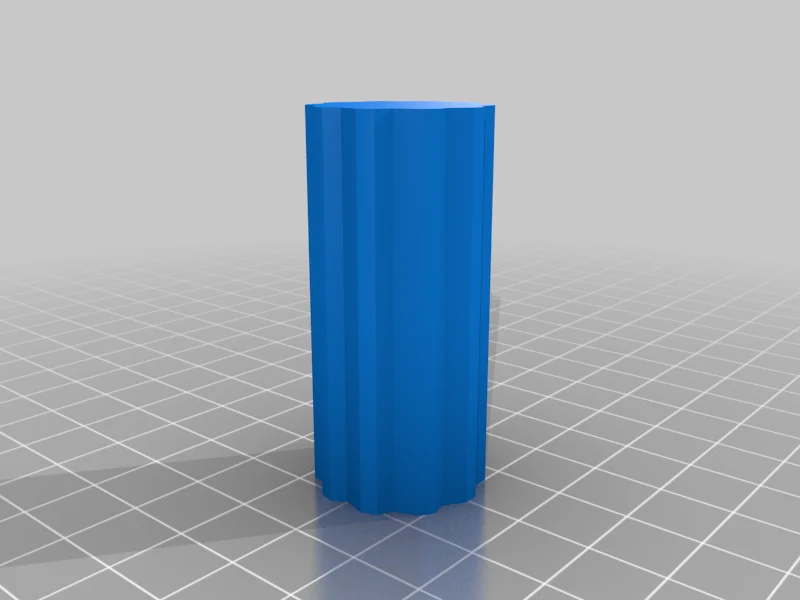

Длину штока можно настроить с помощью параметров в файле Fusion 360 (я включил несколько образцов длины).

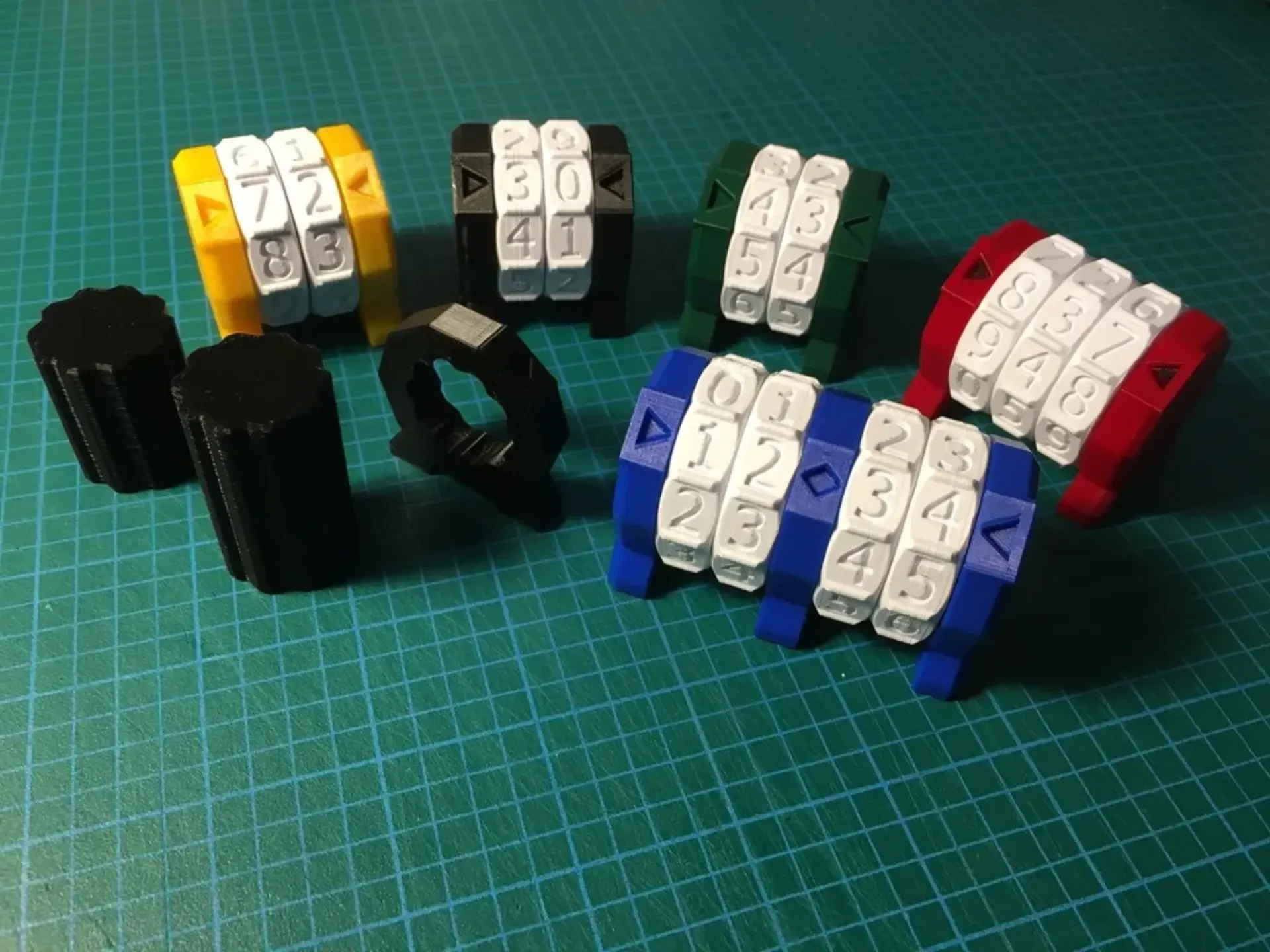

Все эти части теперь можно легко комбинировать и сочетать друг с другом, так что вы не застрянете на одном макете (некоторые примеры см. на фото).

Для вашего удобства включены все необходимые файлы (включая две версии цифрового кольца).

(Примечание: изначально это было опубликовано на Thingiverse, но, как и многие другие, я, наконец, решил покинуть тонущий корабль и вместо этого переехать сюда...)

Обновление: Для тех из вас, кто интересуется той же моделью со стрелками вверху, обратите внимание на этот ремикс от rhaffos!

Обновление (23 августа 2024 г.): Оказывается, формула для расчета длины стебля была немного неверной, из-за чего более длинные стебли со средними частями были (немного) слишком короткими. Сейчас я это исправил и загрузил правильные файлы.

Коммерческая лицензия недоступна — извините!

Поскольку это ремикс оригинального дизайна MuchMore, опубликованного под лицензией CC-BY-NC, я должен быть строгим в отношении сохранения этой модели также под некоммерческой лицензией, извините.

Сборка:

Распечатайте по одному с левой и правой стороны, при необходимости одну или несколько средних частей, одну ножку нужной длины для вашей конфигурации и необходимые копии цифрового кольца (обратите внимание, что есть две версии: поворачиваются вверх или вниз для подсчета).

Левая и правая концевые части намеренно очень плотно прилегают к штоку, но я добавил некоторый допуск для средней части, чтобы ее можно было перемещать. У вас все равно должна быть возможность легко отделить концы, если вы когда-нибудь захотите изменить конфигурацию своих деталей.

Настройка:

Я включил файл Fusion 360 со всеми необходимыми деталями на случай, если вы захотите еще поработать с ним — например, создать более длинные стебли, добавить логотип, отрегулировать допуск для средней части и т. д.

Печать:

Это должно легко печатать всеми материалами, без каких-либо полей, плота или опор. Я рекомендую меньшую высоту слоя для колец цифр (и, возможно, поля), но основные части печатаются хорошо с разрешением 0,2 мм.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполне��ие:

15

Нить: любая

Категория: Игрушки и игровые аксессуары
