Электрифицированный ящик для игральных костей............

Проект по созданию моторизованного ящика для игральных костей со светодиодным освещением. Управляется с помощью Adafruit Trinket M0 и питается от перезаряжаемой батареи.

Код для Adafruit Tinket M0: https://github.com/PhilFryTheCryoGuy/Dice_Box_Control.

Используемые детали, не напечатанные на 3D-принтере: — Брелок Adafruit M0 — Серводвигатель Tower Pro SG51R — Кнопочный переключатель питания со светодиодом 12 мм (3 В) — Смарт-неопиксели Adafruit Flora RGB — 2-контактный тумблер SPST с защелкой — 2-контактная угловая коммутационная плата Adafruit JST-PH SMT — ADAFRUIT INDUSTRIES 1578 Литий-ионно-полимерный аккумулятор — 3,7 В 500 мАч — перфорированная плата 2 x 1 дюйм — резистор 10 кОм — множество проводов для подключения и разъемов Dupont

Настройки печати

Бренд принтера:

Вверх

Принтер:

Вверх Мини

**Плоты:**

Да

Поддерживает:

Да

**Разрешение:**

200

Заполнение:

15

**Нить:** Хэтчбокс Дерево PLA Дерево

Примечания:

Точная модель принтера — UP Mini 2. Использовал настройки UPStudio «PLA (Tiertime)», и все получилось отлично.

Печать в режиме «Быстрая» с толщиной слоя 200 микрон.

Пост-печать =============

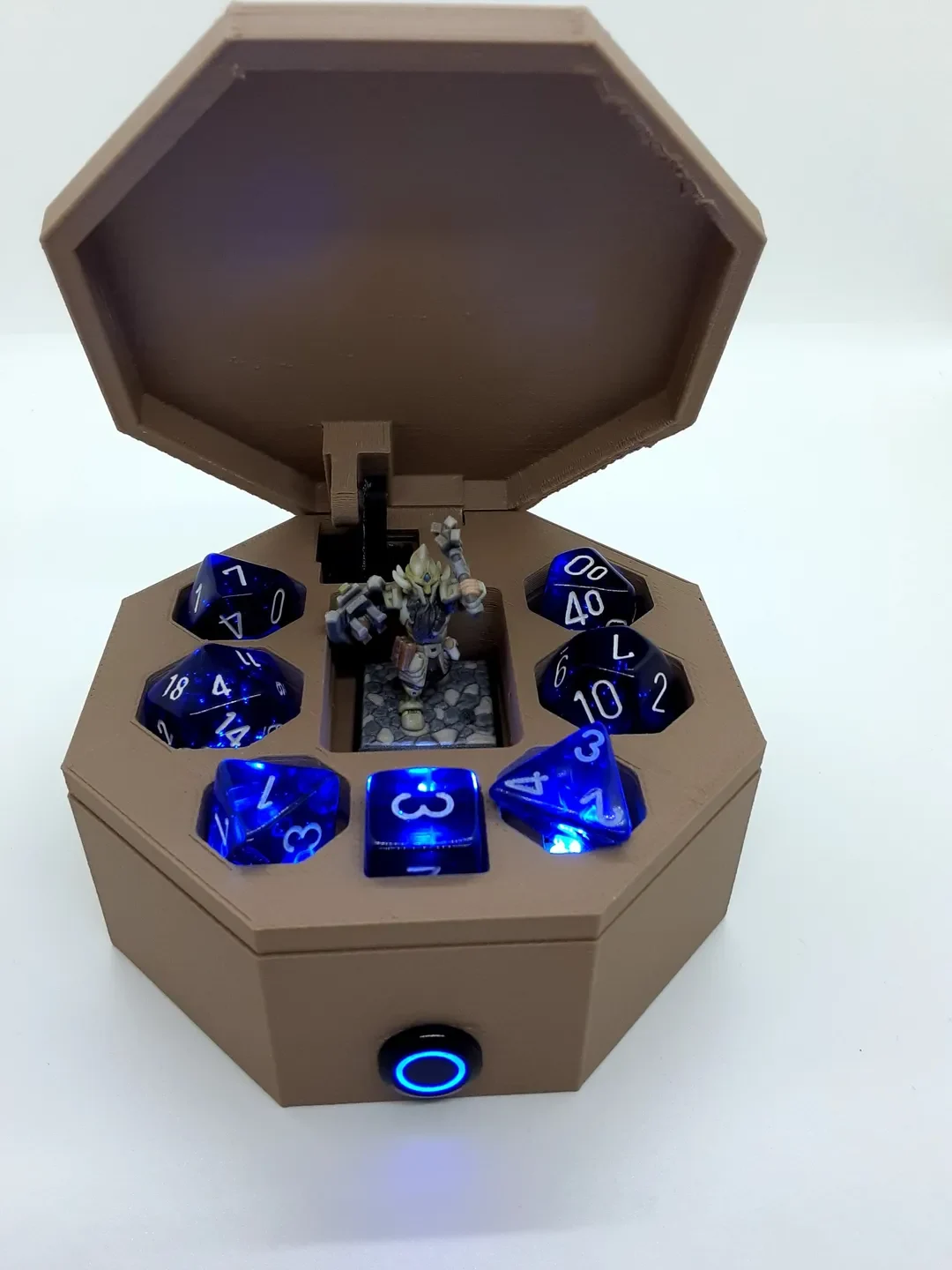

Готовый продукт. Место для миниатюры достаточно большое, чтобы она могла лечь.

Открытие и закрытие с помощью кнопки.

Пустая коробка

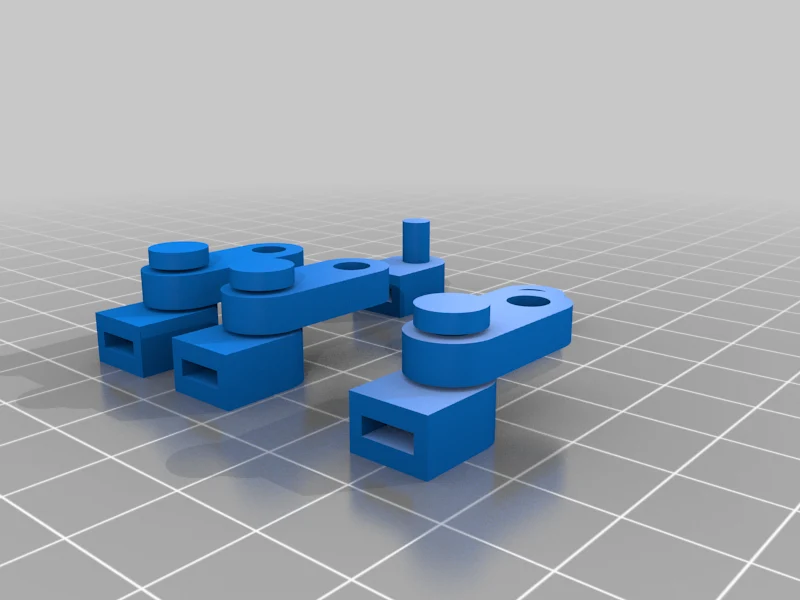

Петля крупным планом, показывающая соед��нение удлинителя двигателя с крышкой. Крышка удерживается на месте штифтом диаметром 1,75 мм (короткий кусок нити от палочки 3Doodler).

На обратной стороне готовой коробки изображен штифт, используемый для удержания крышки, и кулисный выключатель питания.

Нижняя часть с приклеенным на место двигателем и удлинителем, приклеенным к рычагу двигателя.

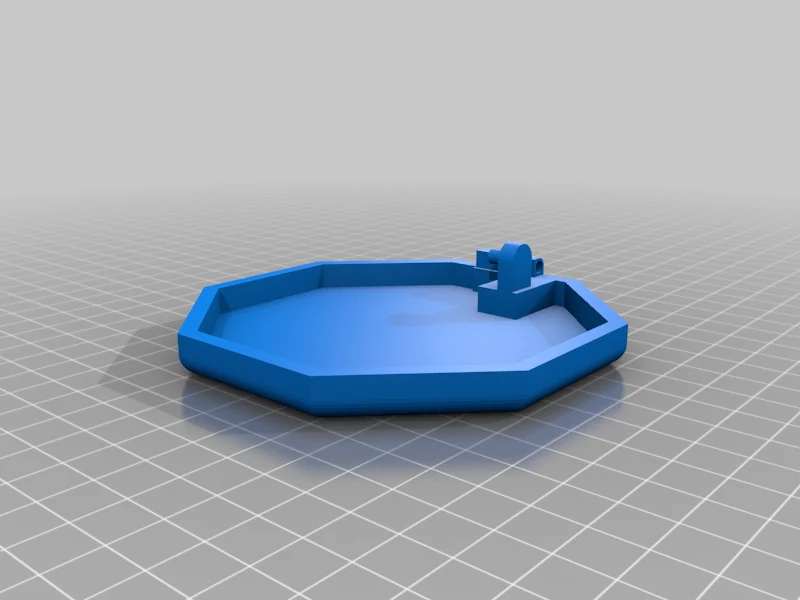

Верхняя крышка.

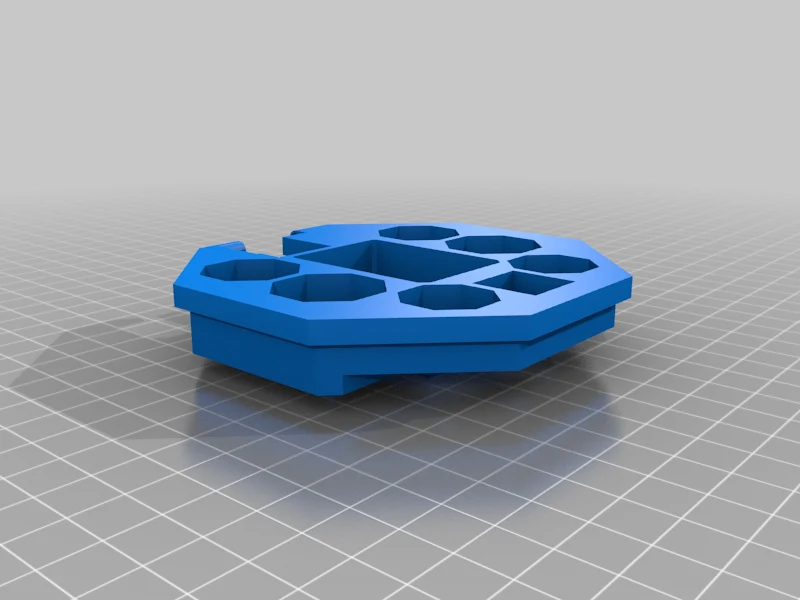

Вставка со ��ветодиодами приклеена на место.

Готовая печатная плата с точками подключения DuPont и аккумуляторной батареей.

Примерная принципиальная схема
