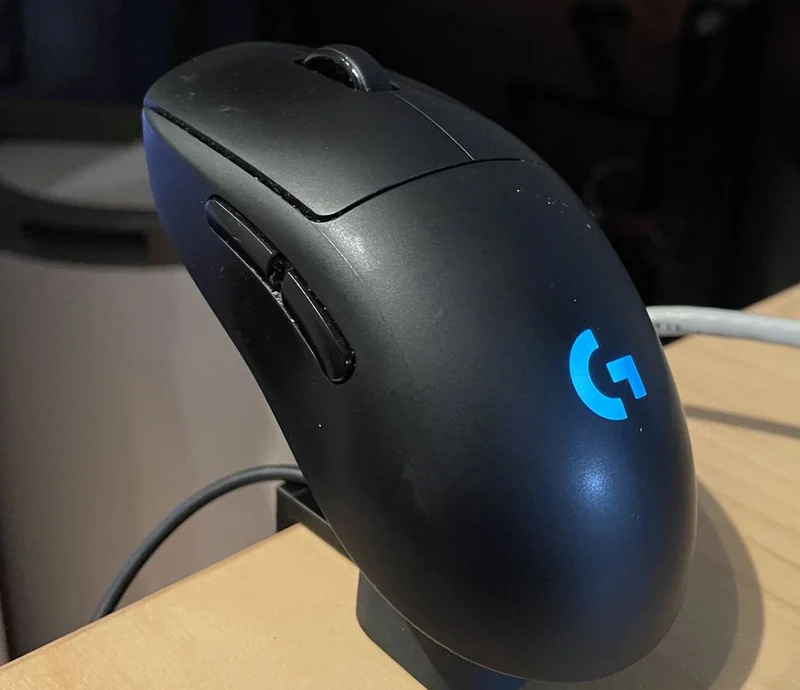

Подставка для беспроводной зарядки серии игровых мышей Logitech G
Многие мыши Logitech серии G поддерживают бесконтактную зарядку с помощью проводящих магнитов, которые удерживают маленькую шайбу на мыши. Это приспособление позволяет поставить мышь на подставку, когда вы ею не пользуетесь, и заряжать ее без необходимости подключения USB-кабеля.
Коммерческие версии доступны в рознице по цене около 120 евро, но я не хотел ничего покупать
Предварительные условия
Совместимые мыши
Г 403
Г 502
Г 703
G Pro Беспроводная связь
Г 903
Г 502 ГЕРОЙ
Г 703 ГЕРОЙ
Г 903 ГЕРОЙ
G PRO X сверхлегкий
Инструменты и оборудование
Паяльное оборудование
Паяльник (я использую Pinecil)
Инструменты для зачистки проводов
Флюс и олово
Рекомендуется: мультиметр
Запасной USB-кабель
4 магнита диаметром 5 мм и высотой 1,75 мм для шайбы. Убедитесь, что магниты электропроводны.
Либо (обе подставки будут крепиться магнитом — метод сборки отличаетс��):
Для подставки с магнитами: 2 магнита 5 мм х 1,75 мм.
Для подставки с винтами: 2 ферромагнитных (железа или стали) винта M4x20 (можно также использовать M4x15 или M4x25)

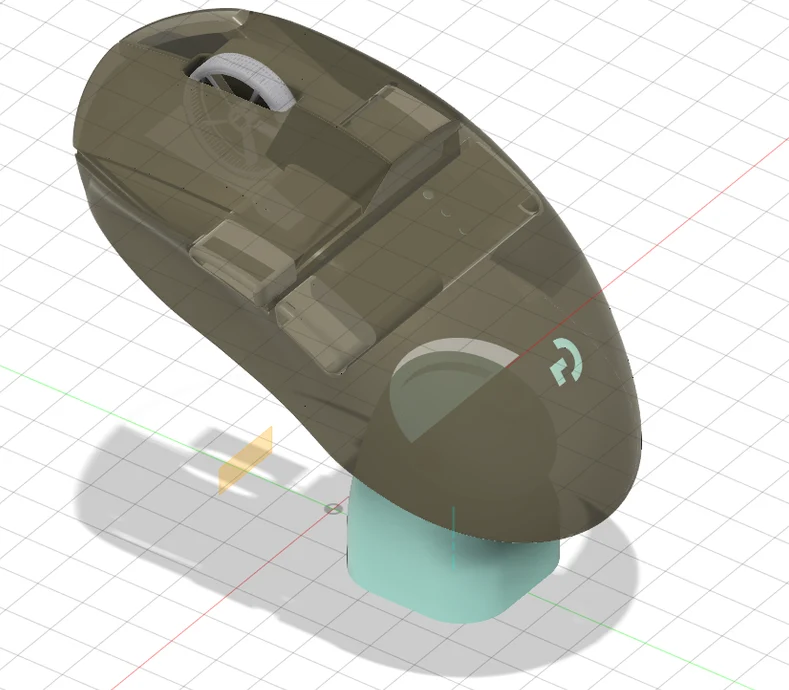

Распечатать инструкции
Сначала решите, хотите ли вы собрать версию с магнитами или нет. Вариант с магнитами собирать сложнее из-за необходимости суперклея, но случайно установить мышь в обратном порядке нельзя (хотя якобы ��иод защитит мышь). Обе версии функционально работают нормально. Вам не понадобятся подставки — просто распечатайте лицевой стороной вниз на высоте слоя 0,12 мм.

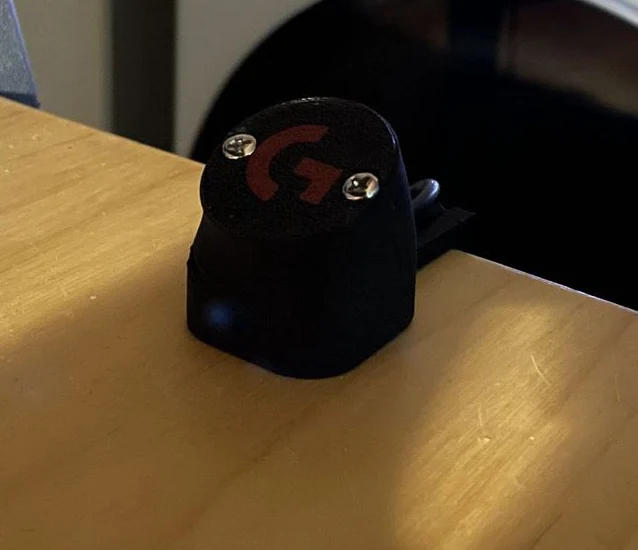

Затем выберите способ крепления подставки к столу. Вы можете поставить его свободно или прикрепить к столу (при условии высоты 20 мм).
При желании можно распечатать в нескольких цветах. На принтерах MMU/AMS вы можете печатать многоцветно. На одноцветных принтерах замените нить после завершения печати логотипа «G».
Всегда распечатывайте шайбу.
Допуски: я распечатал это на Bambu Lab X1C. Если у вас возникли проблемы с допусками, используйте пластиковый скребок. наждачной бумагой или используйте функцию отверстий в SuperSlicer, чтобы увеличить размер отверстий. Однако, если ваш принтер поддерживает допуск 0,2 мм, все будет в порядке.
Инструкции по сборке
Мышь и шайба

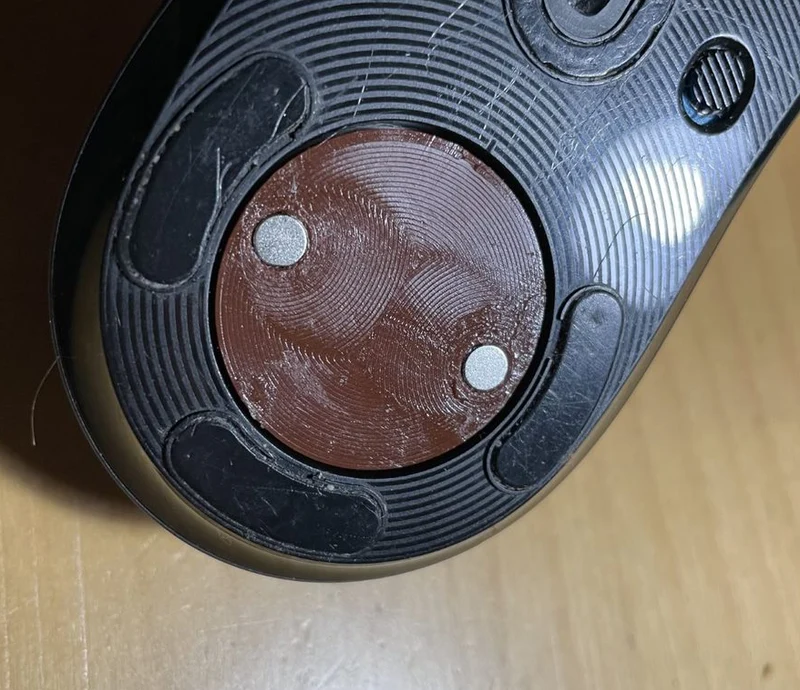

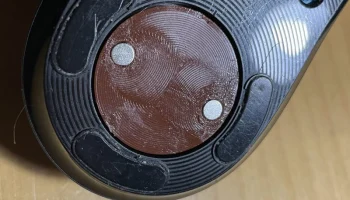

Поместите магниты в шайбу. Обратите внимание: магниты должны быть правильно ориентированы, чтобы не отталкивать магниты мыши.
Поместите шайбу в мышь. Он не будет полностью находиться на одном уровне с нижней частью мыши и будет немного вдавлен, но это ожидаемо (у меня не было магнитов, которые позволяли бы это сделать).
Подставка для зарядки
Соберите согласно инструкции ниже
Нажмите на насадку снизу и убедитесь, что она надежно фиксирует кабель.
Подготовьте USB-кабель
Обрежьте конец USB-кабеля.
Используйте инструменты для зачистки проводов и зачистите конец кабеля.
Отрежьте зеленый и белый провод.
Зачистите концы красного (плюс) и черного (земля/минус) кабеля.
Магнитная версия
Приклейте магниты в подставку для зарядки. Убедитесь, что они расположены немного выше, чтобы они могли контактировать с магнитами мыши. Также убедитесь, что ориентация соответствует нижней части мыши.

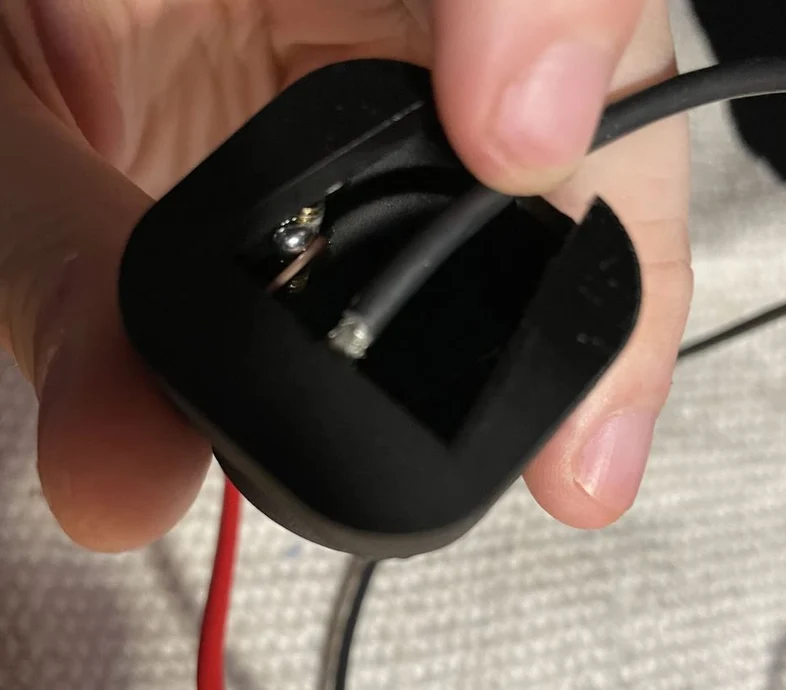

Припаяйте провода USB к магнитам или к металлическим стержням, которые вы прикрепите к магнитам. Плюс и минус отмечены внутри модели.

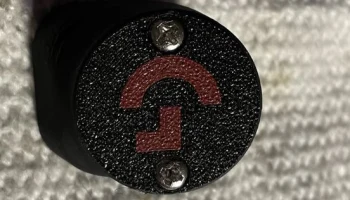

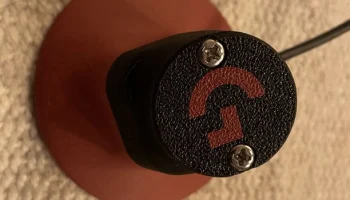

Винтовая версия

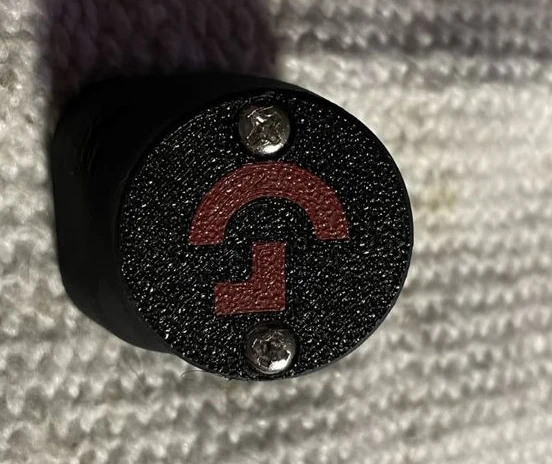

Вверните винты M4x20 в верхней части подставки для зарядки. Не завинчивайте их полностью, убедитесь, что они могут соприкас��ться с мышью.
Припаяйте USB-провода к винтам. Обязательно используйте много флюса. Плюс и минус отмечены внутри модели.

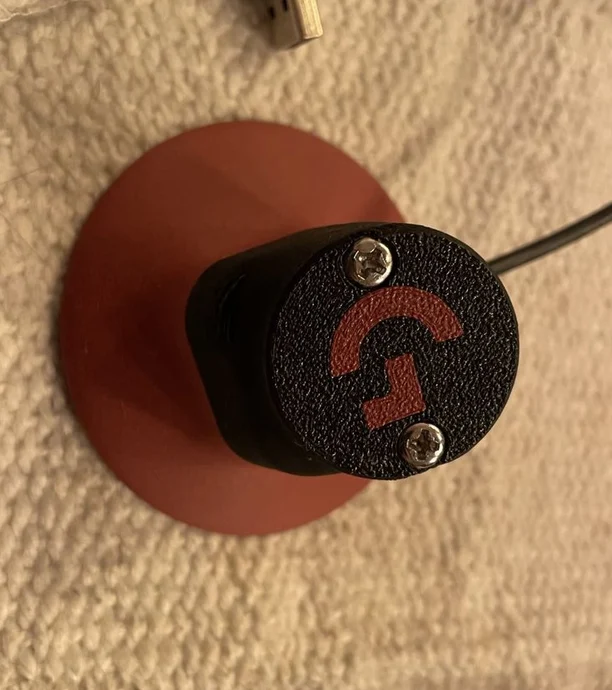

Проверка

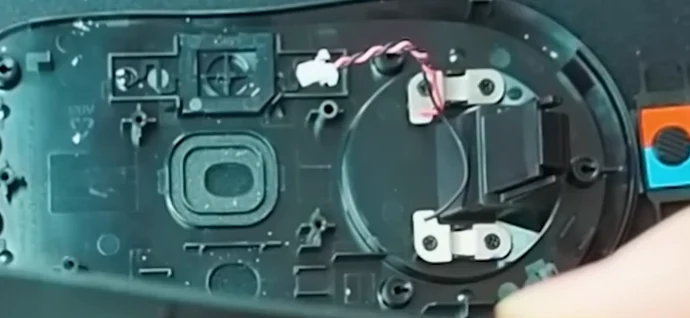

С помощью мультиметра убедитесь, что на подставке выводится напряжение 5 В, при этом плюсовая клемма находится справа. Обратите внимание на внутреннее устройство мыши:
