KLIPPT - Зажим для кабеля с фиксатором......

Мы рады объявить о выпуске нашего преемника KLAMMA, ставшего кульминацией бесчисленных часов дизайнерской работы и самоотверженной работы. Эта новая версия представляет собой важную веху на нашем пути, опираясь на прочный фундамент, заложенный в предыдущей версии на пути к совершенству. Наша команда экспертов тщательно разработала и прототипировала каждый аспект этой последней версии, чтобы предоставить вам беспрецедентный пользовательский опыт. Мы уверены, что благодаря новейшим функциям и улучшенной функциональности вам понравится эта новая версия и вы насладитесь ее расширенными возможностями. Благодарим вас за рассмотрение KLIPPT.

Ключевые особенности

Предыдущая версия знаменует собой важную веху в процессе разработки: было выполнено примерно 30% проекта. Основным недостатком было отсутствие простого и простого способа крепления зажимов с помощью винтов. В обновленной версии эта проблема решена, но при этом сохранены все любимые функции оригинала.

Прочная конструкция

Рельефная средняя часть придает жесткость части рычага и делает более тонкую часть шарнира определенной точкой изгиба.

Сильный механизм блокировки

По сравнению с большинством других конструкций, эта модель имеет соответствующий фиксатор. Утолщенная часть ручки позволяет легко разблокировать защелку, но даже более тяжелые тросы не смогут открыть ее. В ходе испытаний замок клиппт-кабельного зажима-большого легко выдержал 3 кг.

Быстрая и простая печать

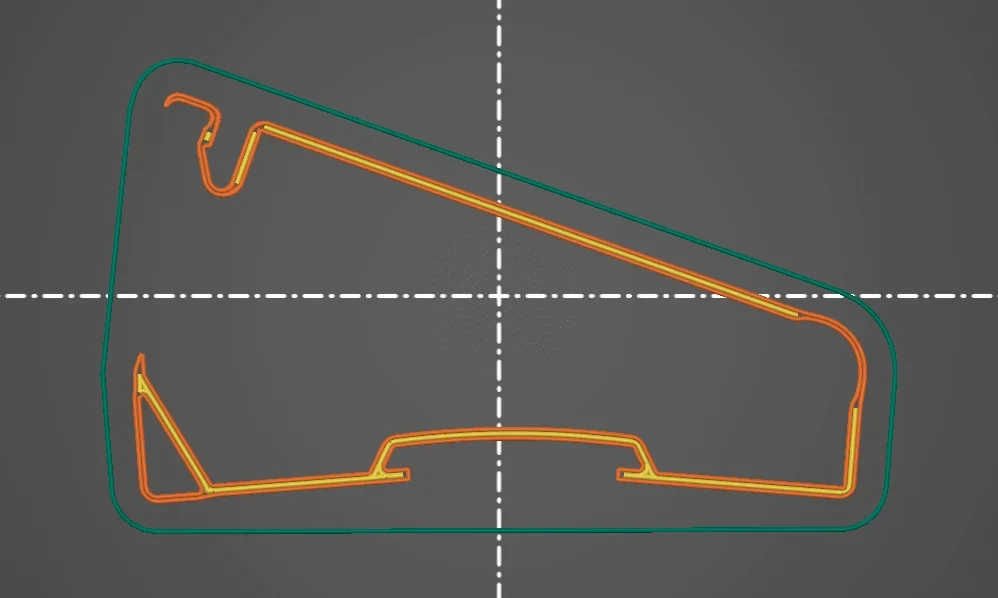

Постоянная толщина периметра по Z-образному отпечатку обеспечивает гладкую поверхность в целом. Все слои состоят из длинных путей печати, которые сводят движения отвода к минимуму. Все свесы составляют 50 градусов и обеспечивают хорошую печать даже при большей высоте слоя (около 75 % ширины сопла). Небольшие зазоры возникают только в области базового зажима, и теоретически их можно устранить, пожертвовав некоторой жесткостью, установив счетчик периметра равным двум.

Различные варианты монтажа

Отдельная опорная пластина обеспечивает множество вариа��тов монтажа. Когда я начал работать над этой моделью, я сделал это из-за отсутствия доступных вариантов клея. Опыт работы с KLAMMA вскоре заставил меня понять, что многие пользователи предпочитают винтовую версию. Я придумал отдельную опорную пластину и в результате многих итераций наконец добился надежной конструкции. Выбирайте между моими оригинальными версиями klippt-screw-base и klippt-base-for-tesa-powerstrips или klippt-base-for-3m-vhb от trumslev. Последние два названы так специально, потому что толщину клейкой ленты необходимо компенсировать за счет вставки в нижней части (например, 0,65 мм для полосок tesa powerstrips).

Ниже вы найдете соответствующие размеры, чтобы спроектировать свои собственные опорные плиты. Желательно добавить небольшое скругление ко всем вертикальным краям, чтобы избежать выступов.

Масштабирование по тр��бованию

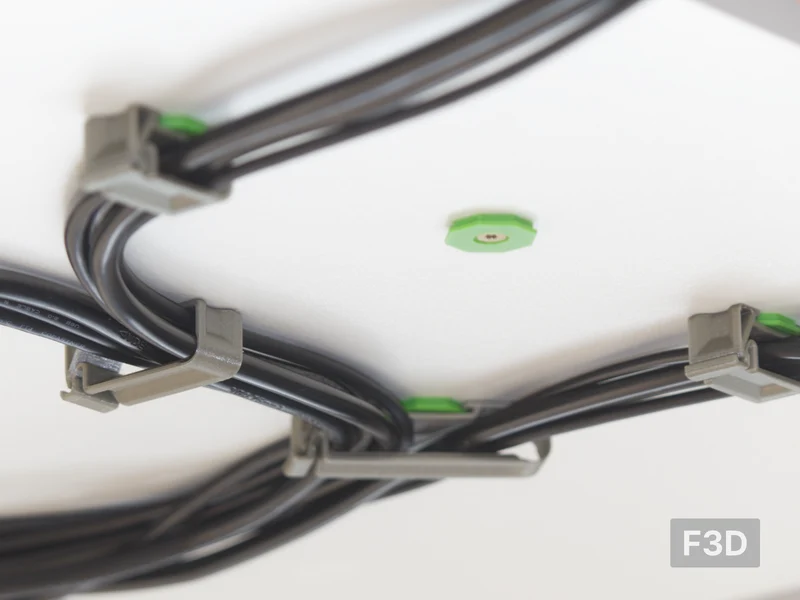

С помощью отдельных монтажных пластин вы можете заменить один KLIPPT на другой. Это пригодится при добавлении или удалении кабелей.

Параметрический исходный файл

Найдите прикрепленный файл Fusion 360 с аккуратно организованными пользовательскими параметрами, которые можно настроить, например. ширина и длина. Имейте в виду, что геометрические ограничения, используемые в этой модели, представляют собой сложную задачу для решения Fusion. Особенно часто эскизы петель застревают при изменении длины. Если вы получите сообщение об ошибке, закройте диалоговое окно «Параметры», отмените действие и повторите попытку с меньшими шагами.

Распечатать инструкции

Совместимая петля лучше всего работает с PETG, но ABS, ASA или даже PLA тоже подойдут, но могут сломаться, если слишком часто открывать/закрывать циклы.

Эта модель оптимизирована для печати с соплом 0,4 мм с использованием механизма нарезки Arachne.

Дополнительно необходимое оборудование

Для винтового основания требуется винт с потайной головкой 90 градусов или диаметром 4 мм или менее. Версия Powerstrip предназначена для крепления с помощью отрезка Tesa Power Strip размером 10 x 10 мм.

Установка

Механизм блокировки основания имеет концевые упоры на одной стороне, идентифицируйте сторону с меньшими перьями. Чтобы надеть зажим на основание, откройте защелку и с силой сожмите нижнюю часть, чтобы средняя часть стала прямой. Затем наденьте зажим на опорную пластину.

Устранение неполадок

Эту модель уж точно непросто распечатать! На хорошо калиброванной печати
