Опора - держатель нити для разъема накаливания Sunlu FC01...

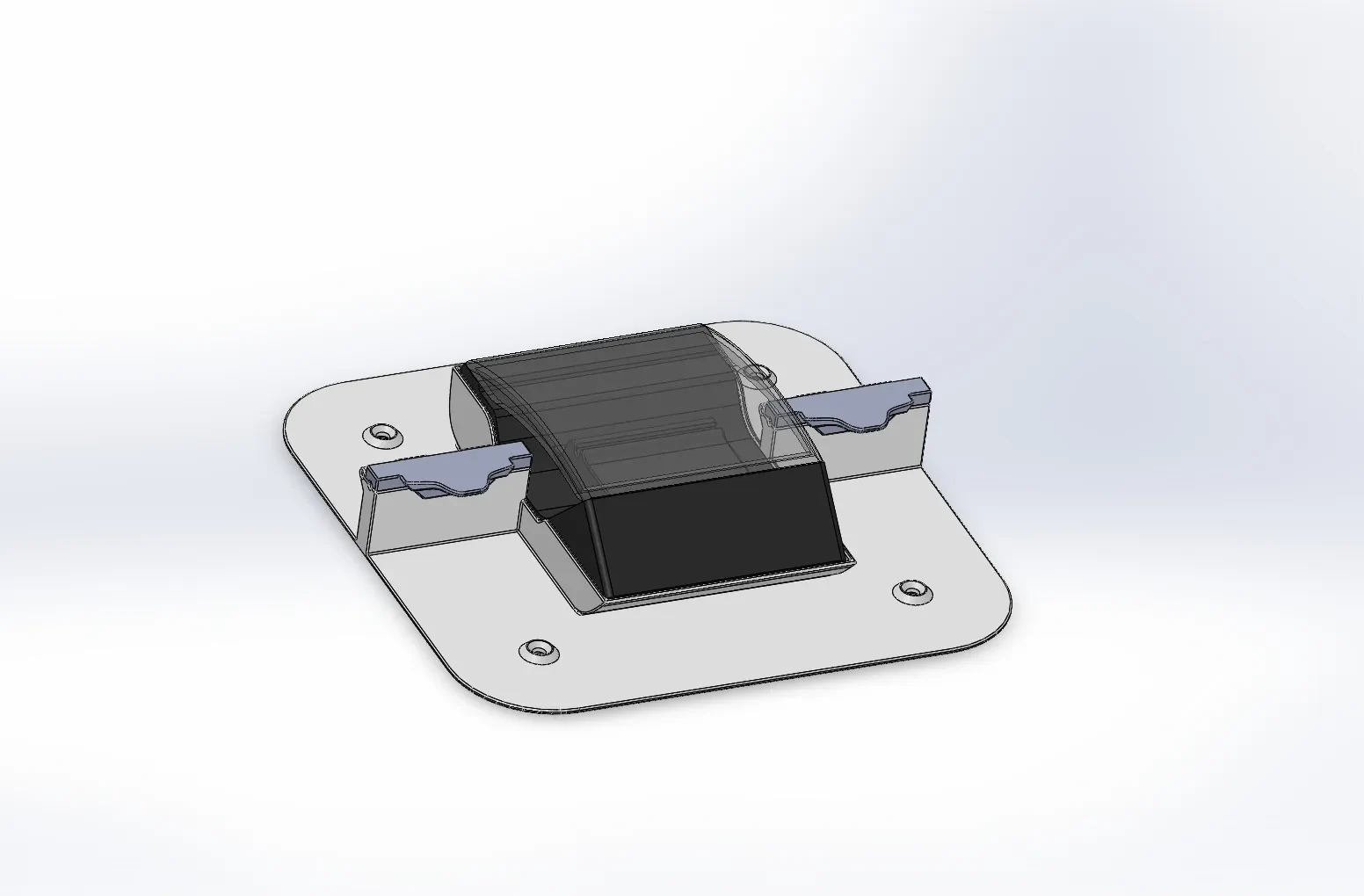

FC01 только что прибыл; Я начал им пользоваться и очень доволен, но столкнулся с некоторыми проблемами, потому что FC01 скользил по рабочему столу. Кроме того, чем ближе нити подходят к оси катушки, тем плотнее становятся витки, что затрудняет правильное выравнивание концов нити для соединения. Я быстро создал опорную базу для FC01 с направляющими для припаиваемых нитей и крышками с защелкой. В основании имеется 4 отверстия для винтов M4 (плоская головка, угол зенковки 90°), которые можно дополнительно прикрепить к рабочей поверхности. Фото распечатанной модели не прикрепляю, потому что в ней не хватает детали ^_^. Для большей части конструкции поддержка печати не требуется, возможно, только для отверстия для вилки питания (я не проверял). Для соединения крышек можно использовать кусок PLA или аналогичный материал.

--------------------

2024.11.01 РЕДАКТИРОВАТЬ

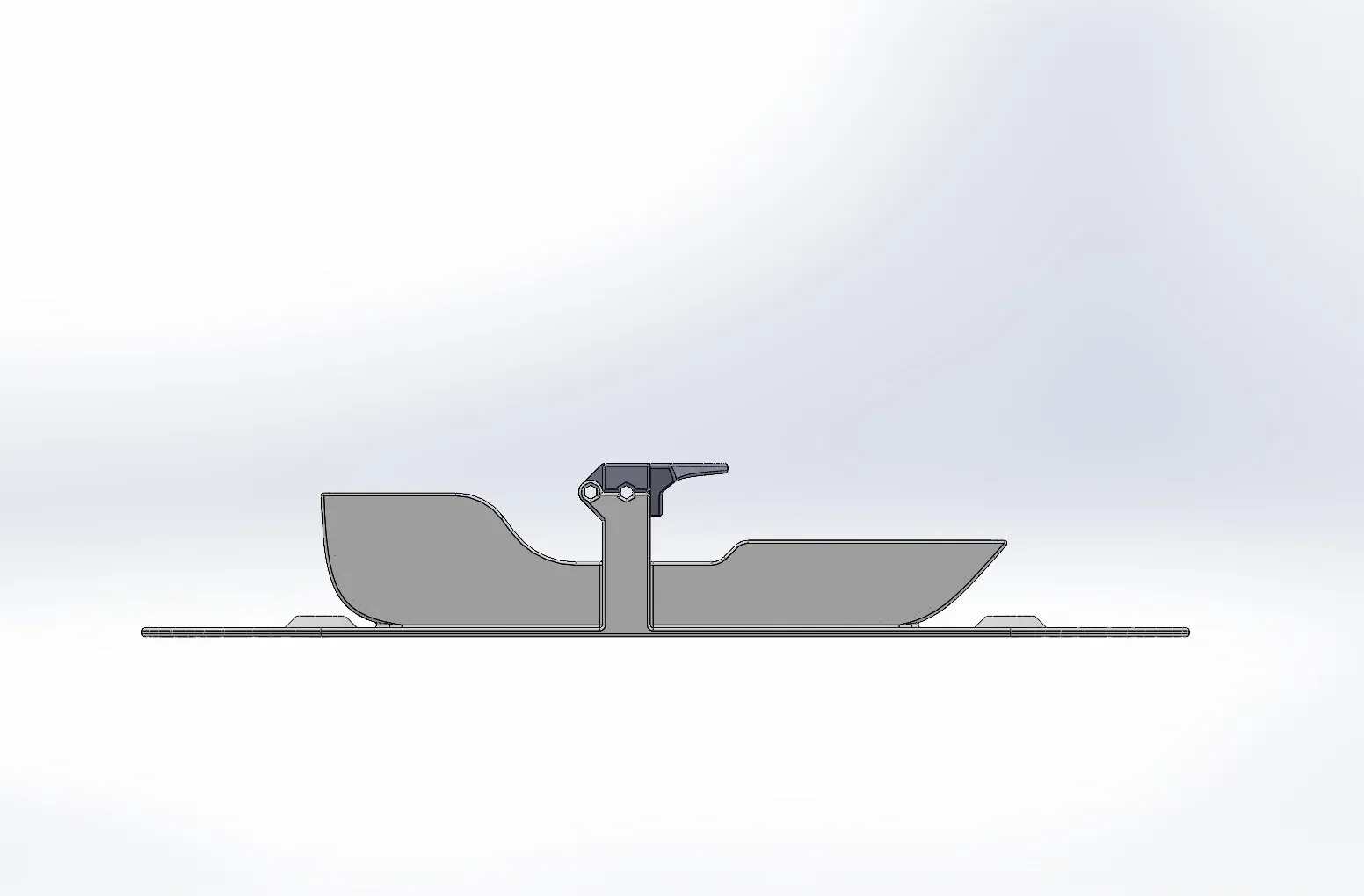

Благодаря @WalkerRaiden_274340 я изменил дизайн защелкивающихся крышек, добавив рычаг, позволяющий легко открывать и закрывать их:

Резьбу направляющей нити я уменьшил до Ø2 мм, оставив диаметр шарнирных отверстий Ø2,1 мм.

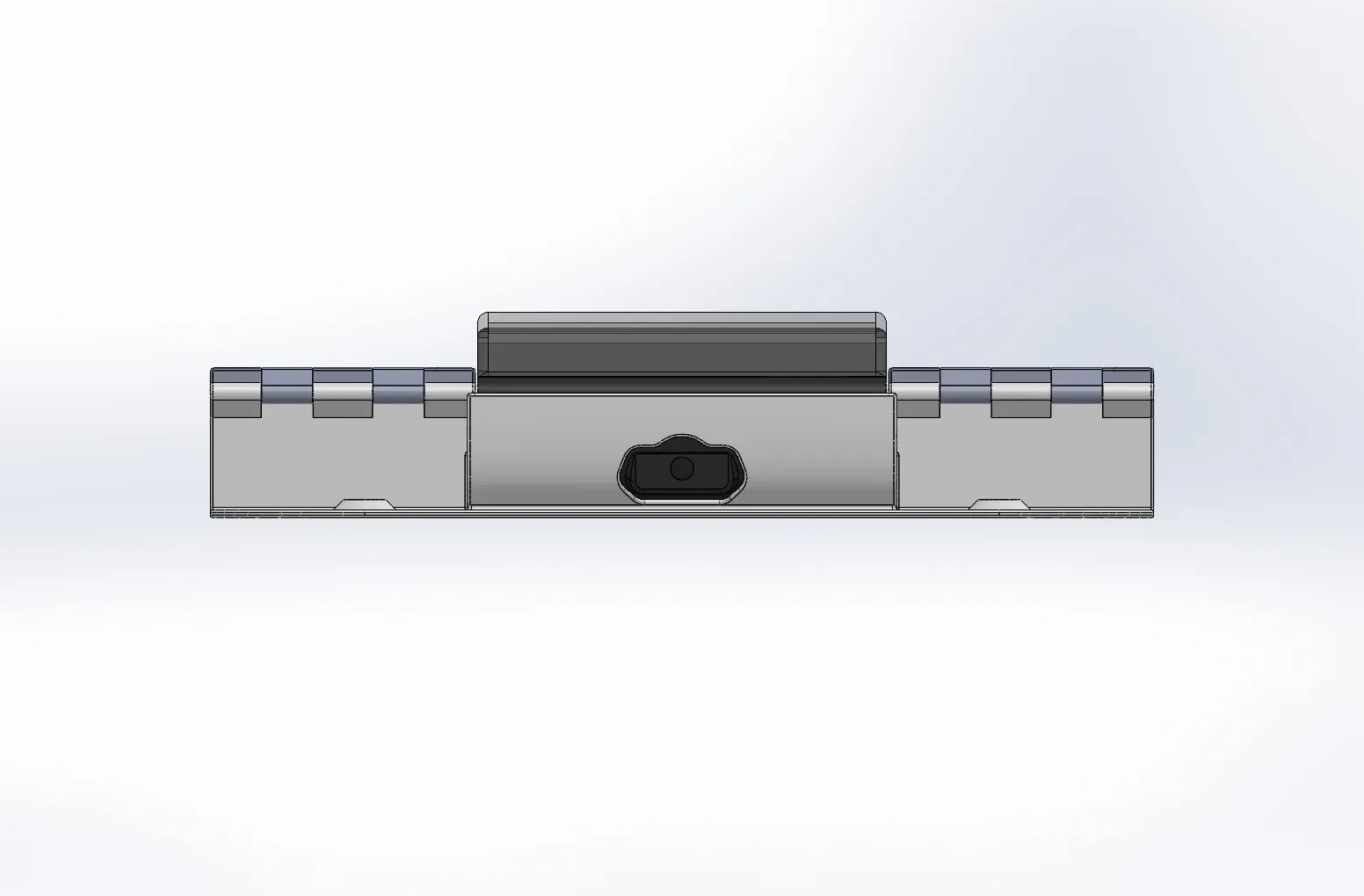

Я изменил отверстие в подставке для вилки питания, чтобы теперь в ней было достаточно места для правильной установки.

Спасибо @Jungl3. Я загрузил как файлы STEP, так и файл сборки Solidworks.

-------------------

Параметры печати, которые я использовал:

Стен: 3

Верхний/нижний слои: 3

Заполнение: 15%

Высота слоя: 0,2 (меньшая высота определенно даст лучшие результаты)

Материал: ПЛА

-------------------

14.06.2025 РЕДАКТИРОВАТЬ

Огромное спасибо @CLPerformance за видеоурок по Sunlu FC01, он использовал некоторые аксессуары, в том числе и мои :)
