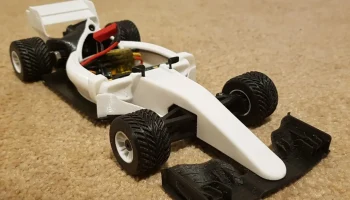

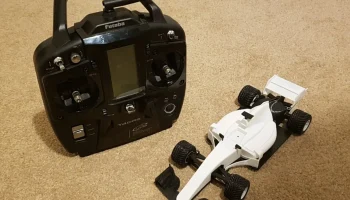

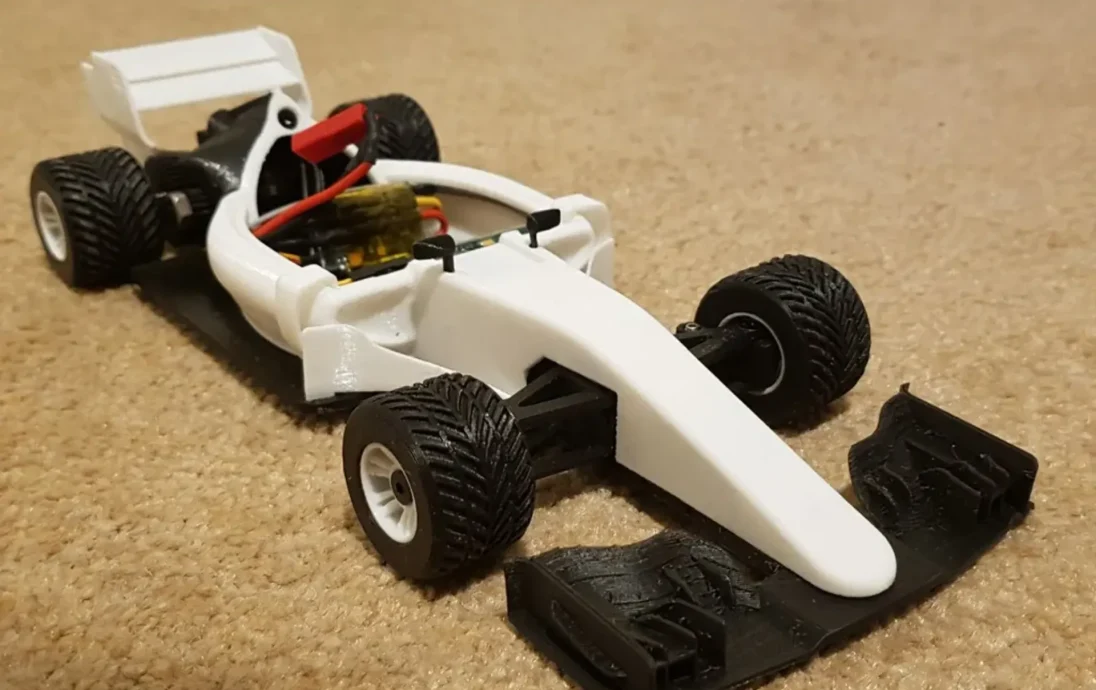

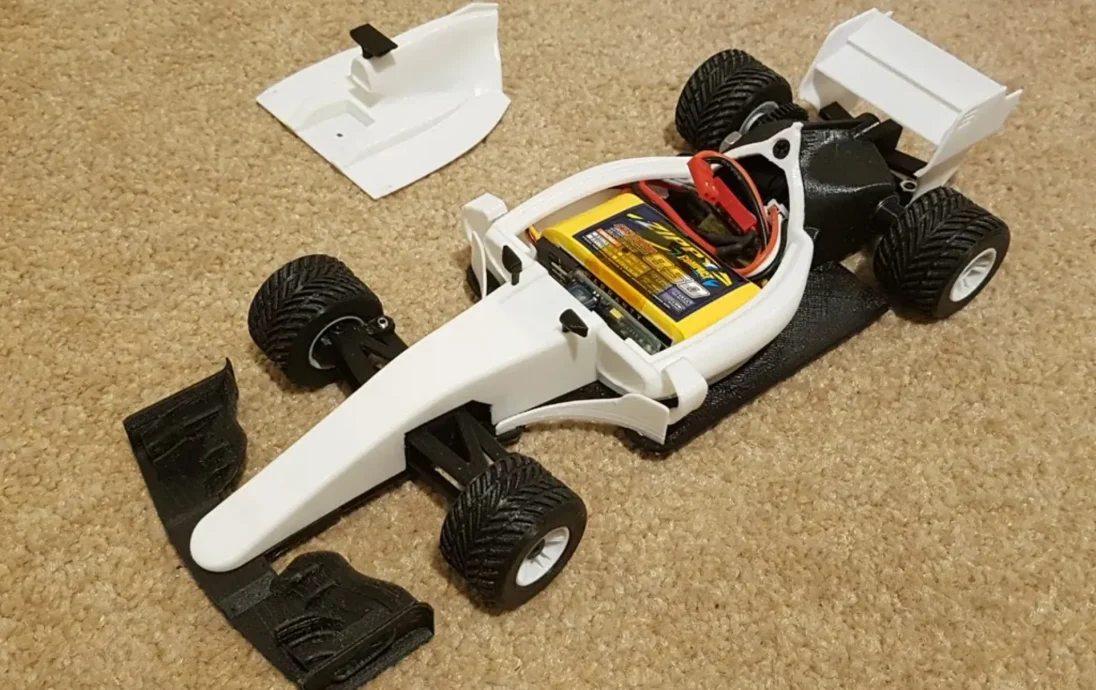

Радиоуправляемый автомобиль OpenRC F1 в масштабе 1:18

Это моя версия фантастического OpenRC F1 Дэниела Нори в масштабе 1:18.

3D-печатные детали:

Я напечатал все детали, напечатанные на 3D-принтере, из PLA, за исключением шин и переднего крыла, которые я напечатал в FFF World FlexiSMART.

Детали из PLA были напечатаны с соплом 0,4 мм, высотой слоя 0,16 мм, 2 оболочками/периметрами, 4 верхними слоями, 4 нижними слоями и заполнением 15 %.

Дождевые шины были напечатаны с соплом 0,4 мм, высотой слоя 0,2 мм, 1 оболочкой/периметром, 4 верхними слоями, 4 нижними слоями и без заполнения.

Переднее крыло было напечатано с соплом 0,4 мм, высотой слоя 0,2 мм, 2 оболочка/периметры, 4 верхних слоя, 4 нижних слоя и 50% заполнение.

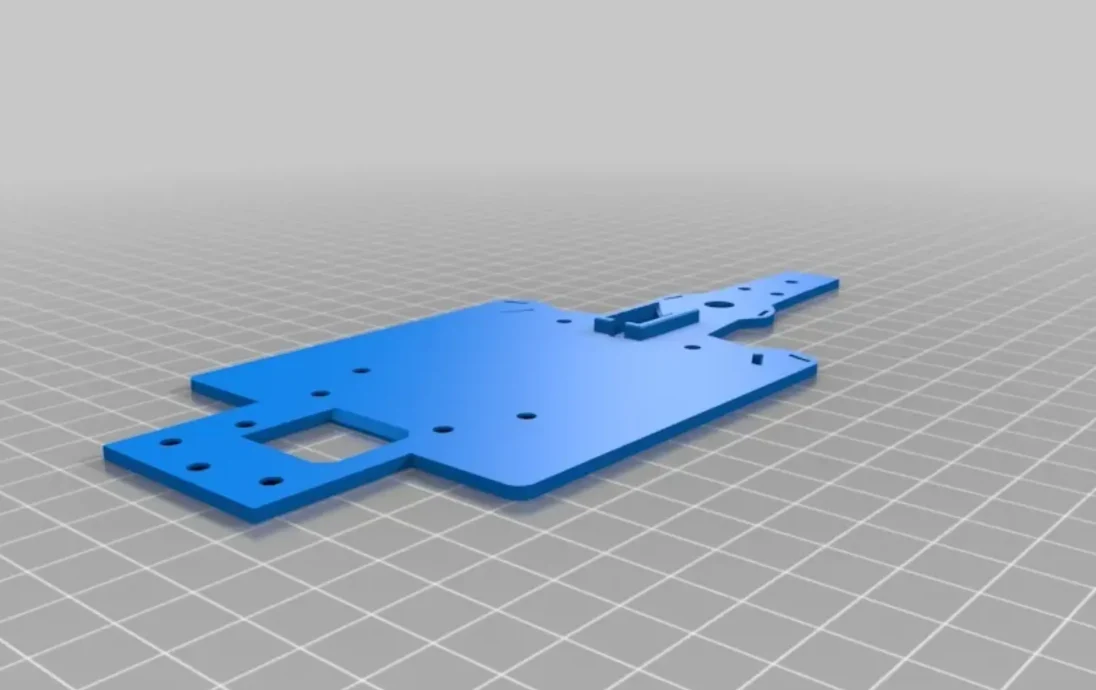

1 шасси — теперь оно состоит из одной детали, тогда как исходная версия в масштабе 1:10 состояла из двух частей. ***2 февраля 2019 г. — В моей «Экспериментальной штуке» также есть шасси, состоящее из двух частей, которое можно распечатать на небольших принтерах (см. ссы��ку ниже).***

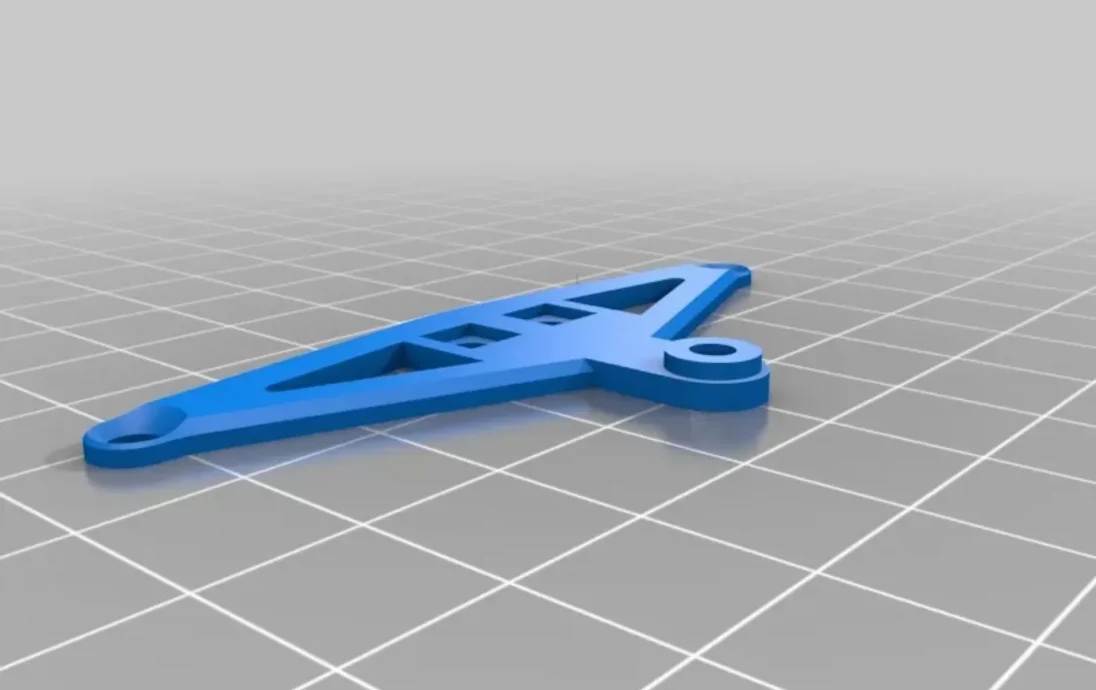

1 х передняя верхняя спецификация

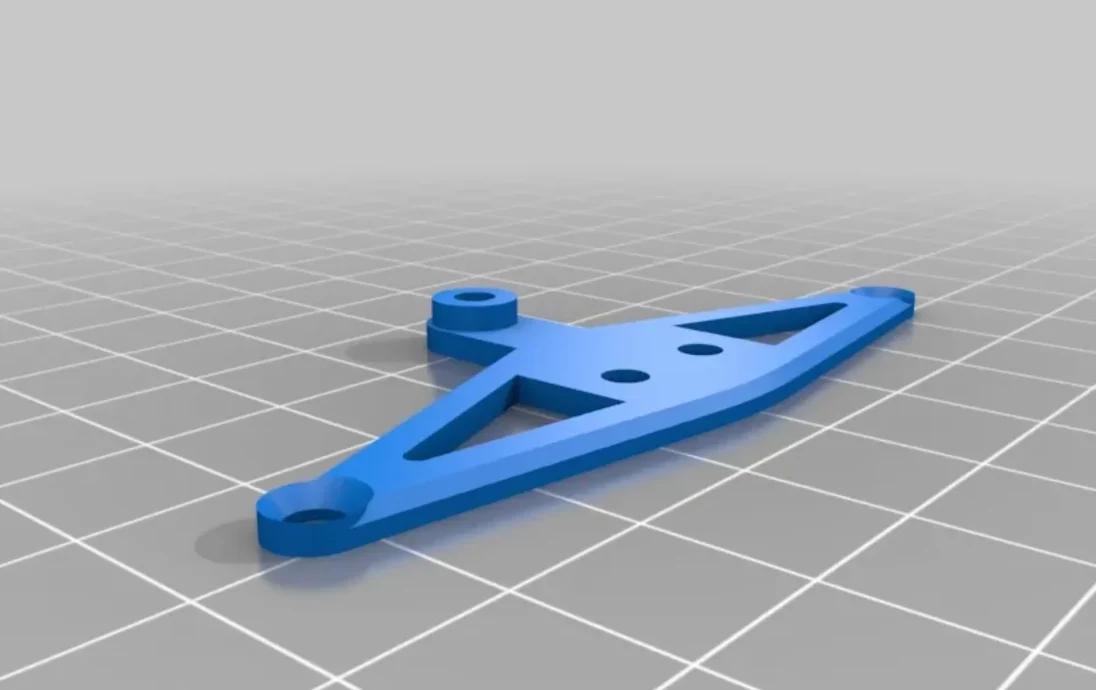

1 х передняя нижняя спецификация

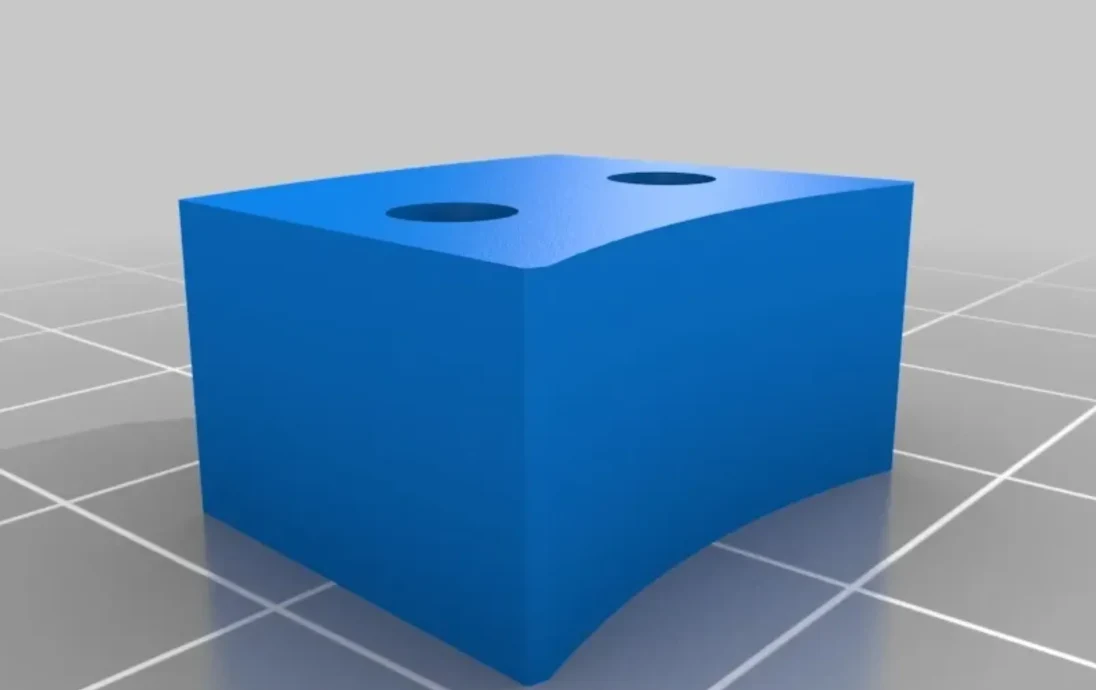

1 х блок спецификации

2 х ступицы переднего колеса

2 х гусеничный стержень

1 х сервопривод, часть 1

1 х сервопривод, часть 2

1 х сервопривод, часть 3

1 х цилиндрическая шестерня

1 х шестерня

1 х проставка для правого колеса

1 х проставка для левого колеса

1 х правый держатель задней оси

1 х левый держатель задней оси

1 задний мост — вертикальный + карбоновый стержень (см. примечание 1 ниже)

1 задний мост — горизонтальный (��м. примечание 1 ниже)

1 х крепление на заднее крыло

1 передняя часть корпуса + нос — теперь это цельная деталь, тогда как исходная версия 1:10 состояла из 2 частей. ***Это легко поместится на принтере 100x100, но вам нужно будет напечатать 110 высоких частей (по оси Z). Однако он может подойти даже для принтера размером 100x100x100, если деталь расположена на принтере под большим углом и напечатана с дополнительными опорами.***

1 х основной корпус

1 х крышка двигателя

1 х крышка

1 х установочный колышек

1 х заднее крыло

1 х переднее крыло

2 х передний обод

2 х задний обод

1 х главная поворотная лопасть слева

1 х главная поворотная лопасть вправо

1 х доска для баржи слева

1 х правая доска для баржи

1 х левое зеркало заднего вида

1 х правое зеркало заднего вида

1 х камера

Также есть STL-файлы для 2-х типов шин -

Вам понадобится:

1 передняя левая дождевая шина, 1 передняя правая дождевая шина, 1 задняя левая дождевая шина, 1 задняя правая дождевая шина

или:

2 передних скользящих колеса, 2 задних скользящих колеса

Крепления:

2 установочных винта M3x8

22 винта с потайной головкой M3x5. Мне удалось найти винты M3x5 с меньшей головкой, чем обычно. Если вы не можете их найти, возможно, вам придется подпилить головки четырех в��нтов, которые крепят передние ступицы к верхним и нижним передним поперечным рычагам. Я думаю, что стандартные винты с потайной головкой или головкой под торцевой ключ подойдут для всех остальных винтов с потайной головкой 18 M3x5.

4 шестигранных гайки M3: 2 используются на заднем крыле и 2 на крышке двигателя, где к ней крепится бак основного корпуса.

17 квадратных гаек M3

1 гайка M5 — используе��ся для крепления шестерни к двигателю.

2 шайбы M2 — используйте с крепежными винтами двигателя.

1x M3x16 Pan Head — сервозащита.

2 потайных гнезда M3x14 — для фиксации передних колес.

2 потайных гнезда M3x5 — для фиксации задних колес.

Другие детали, которые я купил для сборки моего автомобиля F1 в масштабе 1:18:

Двигатель — DYS BE1806, могут подойти и другие двигатели 1806, но вам, возможно, придется расположить штифт или подогнать его по размеру. Хотя размеры самих двигателей 1806 не сильно различаются, расстояние между крепежной поверхностью и монтажной поверхностью пропеллера (или, в нашем случае, цапфы) различается.

ESC — существует ряд ESC, предназначенных для небольших автомобилей, которые могут подходить или не подходить и могут быть лучшим выбором, чем ESC, который я использовал. Пространство очень ограничено, поэтому вы в этом отношении полностью предоставлены сами себе. Лично я выбрал ESC для квадрокоптера — Afro 20A с BEC от HobbyKing. Я еще не проводил много испытаний, поэтому не уверен, насколько хорошо этот регулятор скорости выдержит долгосрочную или даже краткосрочную перспективу. Если вам удастся добиться настоящего сцепления с дорогой, то ESC на 20 А без радиатора может оказаться недостаточным, но я должен предоставить вам это решить. Как я уже сказал, с этим вы сами! В поставке ESC квадрокоптера не работает должным образом, так как нейтральная точка передатчика составляет 50% на ESC и полный реверс на
