Адаптер Duplo Brio Remix

Обновление V2: я полностью перестроил разъем Duplo.

Я изменил три вещи оригинального «Минималистского Duplo — Brio, IKEA, адаптер для деревянного поезда» с помощью Tinkercad, чтобы они соответствовали моим потребностям:

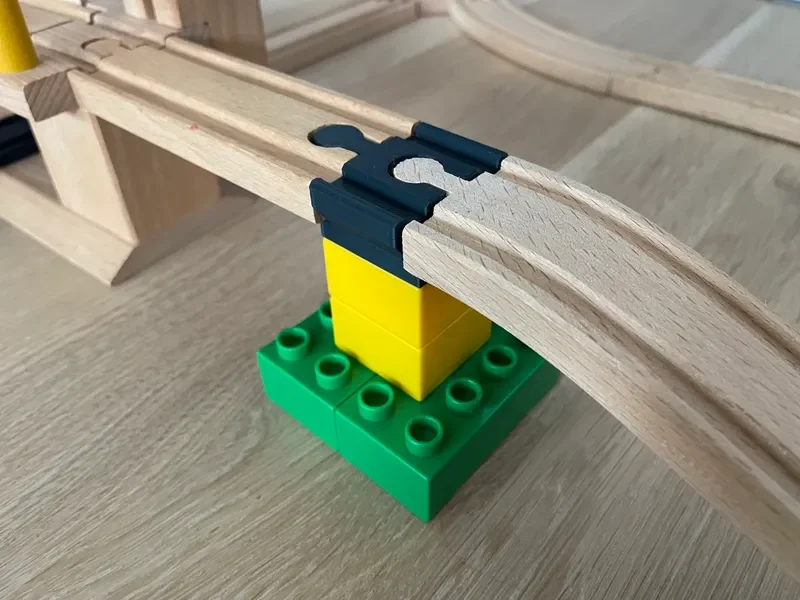

Я уменьшил внутреннюю высоту разъема Duplo, чтобы поддерживать только обычные кирпичи (высота внутри 4,8 мм). При использовании под ним двух кирпичей Duplo получается такая же высота пути, как и у подъемного моста Brio (старой модели). Пришлось подгонять выемки и под соседние кирпичи Duplo.

Я добавил 1 мм к шейке штекера, чтобы быть более терпимым к различным (старым) трассам Brio.

Я полностью восстановил разъем Duplo самостоятельно, особенно потому, что внутренняя розетка была неправильной.

Также обратите внимание на мою модель подземного перехода на картинке: https://www.printables.com/model/397087-brio-lifting-bridge-underpass.

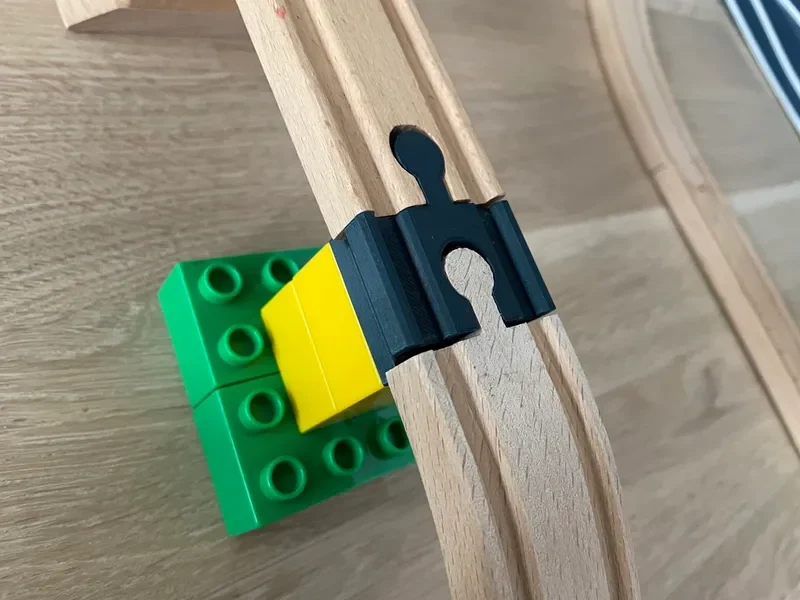

Рекомендуемые настройки печати: Заполнение 15 %, без поддержек, высота слоя: переменная для сглаживания некоторых частей (см. второй файл gcode). Я использовал Prusament PLA Gentleman's Grey — см. фотографии.

Спасибо, что поделились оригинальной моделью @András Bognar.

Обновление версии 3. Согласно вашим отзывам, я увеличил нижнюю юбку (около 1 мм). Имейте в виду: я еще не менял файлы gcode на V3.

Обновление V4: я перестроил штекерный разъем и исправил его вырезы — спасибо @YukikoAnonuev_936946 и исправил еще одну ошибку V3.

Обновление V5: исправлена ​​высота центральной стойки, спасибо за указание @HajoPiltz_1291097!
