Диспенсер для ленты, многоразмерный/модульный...

Это модульный и многоразмерный диспенсер для ленты.

Сначала я спроектировал его как немодульный дозатор одного размера (3/4 дюйма), скрепляемый винтами. Больше всего мне ответили: а есть ли другие размеры?

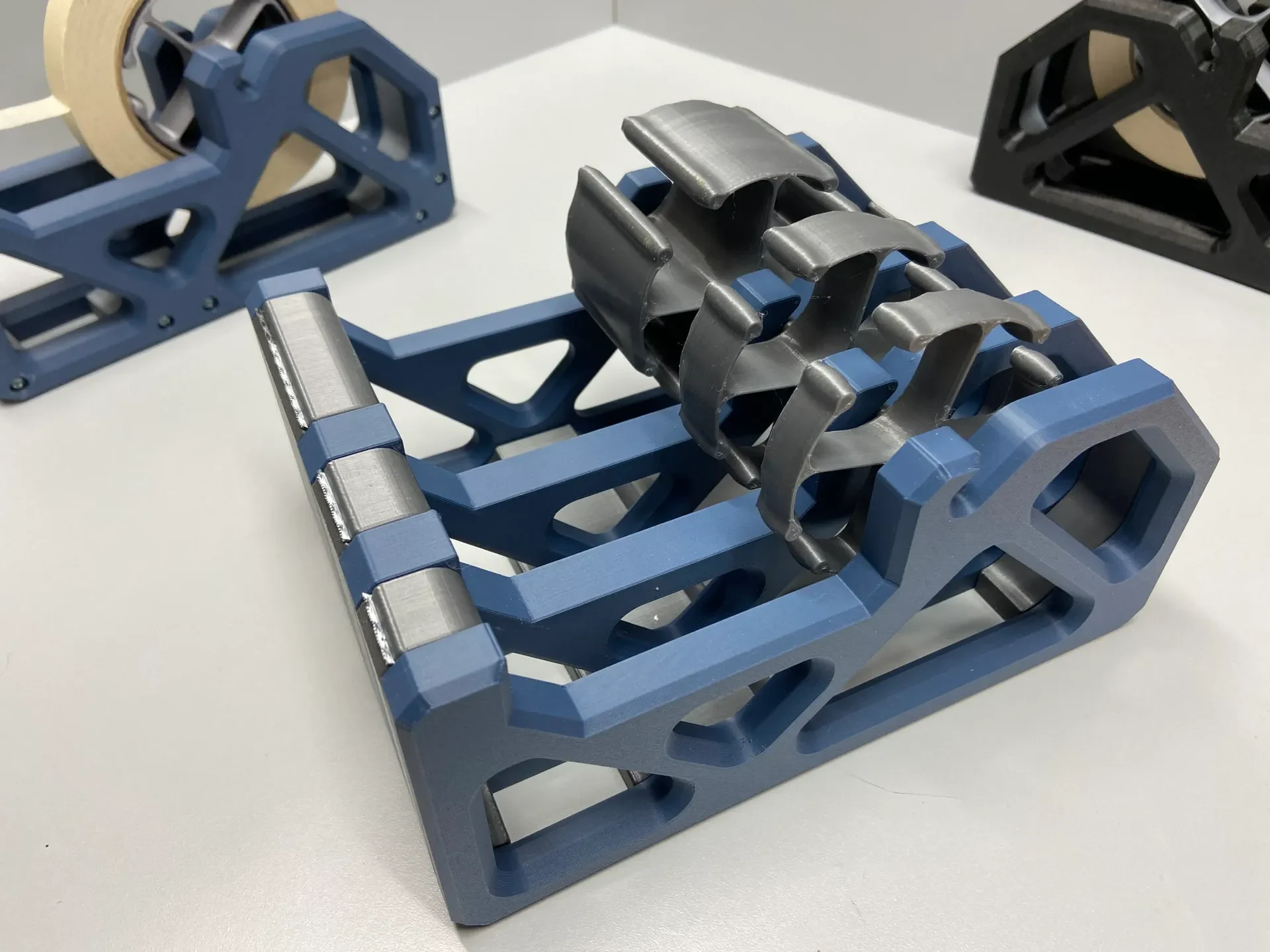

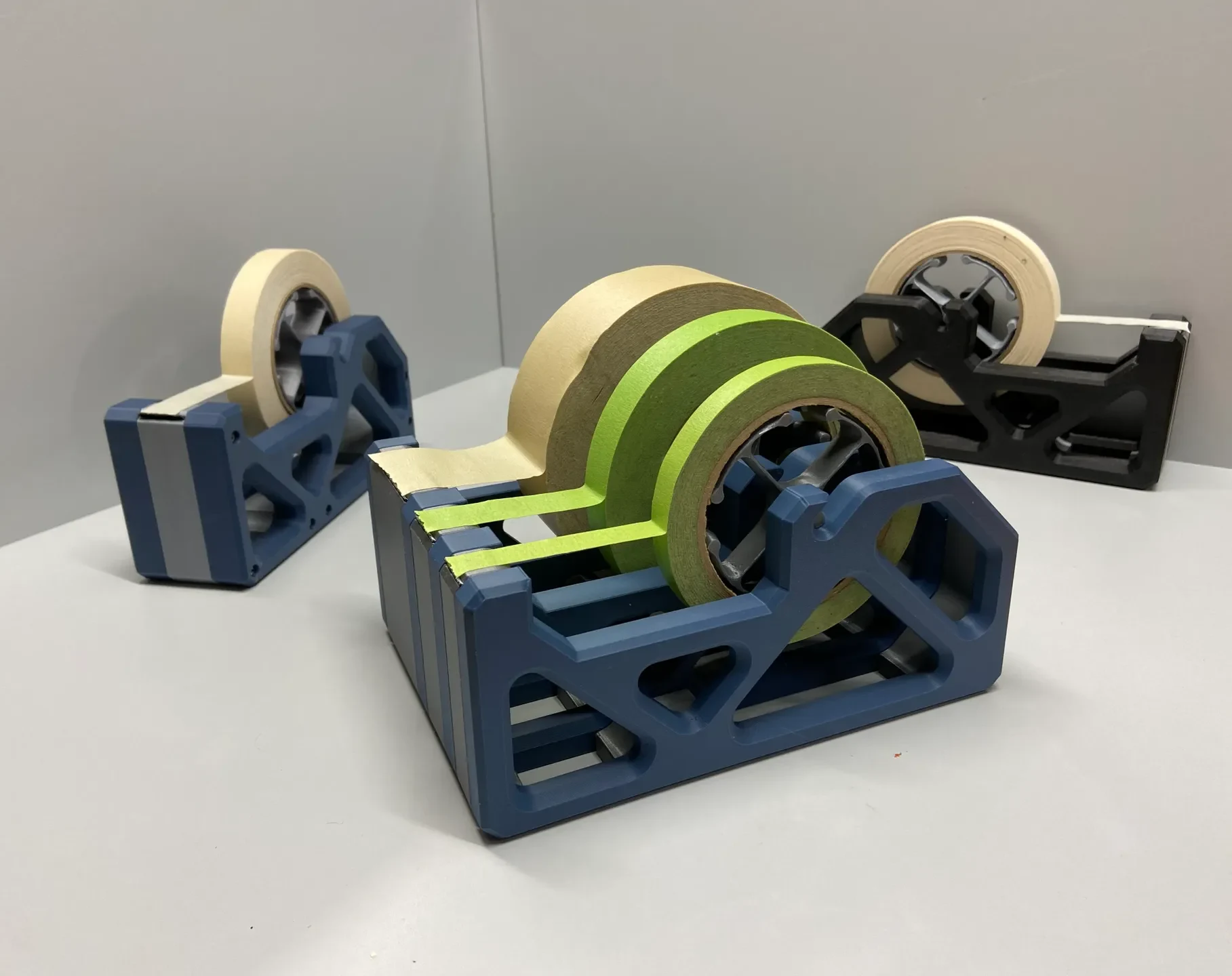

Я доработал дизайн, исправил несколько ошибок в файлах и сделал все это полностью настраиваемым. Теперь вы можете сделать эту вещь любой ширины, вмещая в себя столько рулонов любого размера, сколько вам нужно.

Версии

Моя оригинальная версия с резьбой все еще доступна для тех, кому нравится внешний вид винтов. К сожалению, эта версия не является модульной, но теперь доступна во всех размерах.

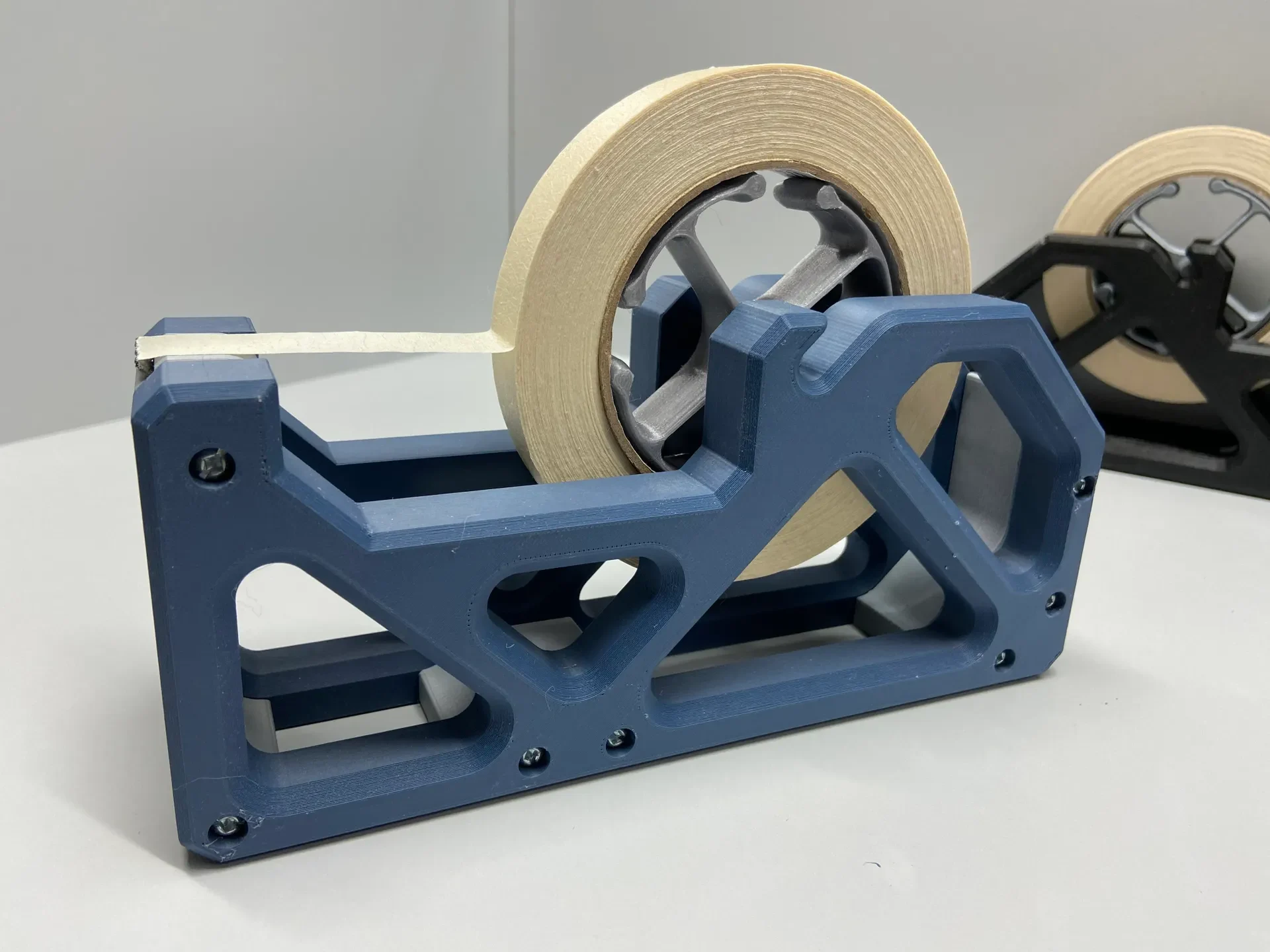

Клееная версия — это модульная версия, доступная для рулонов ленты шириной ½ дюйма, ¾ дюйма, 1 дюйм и 2 дюйма.

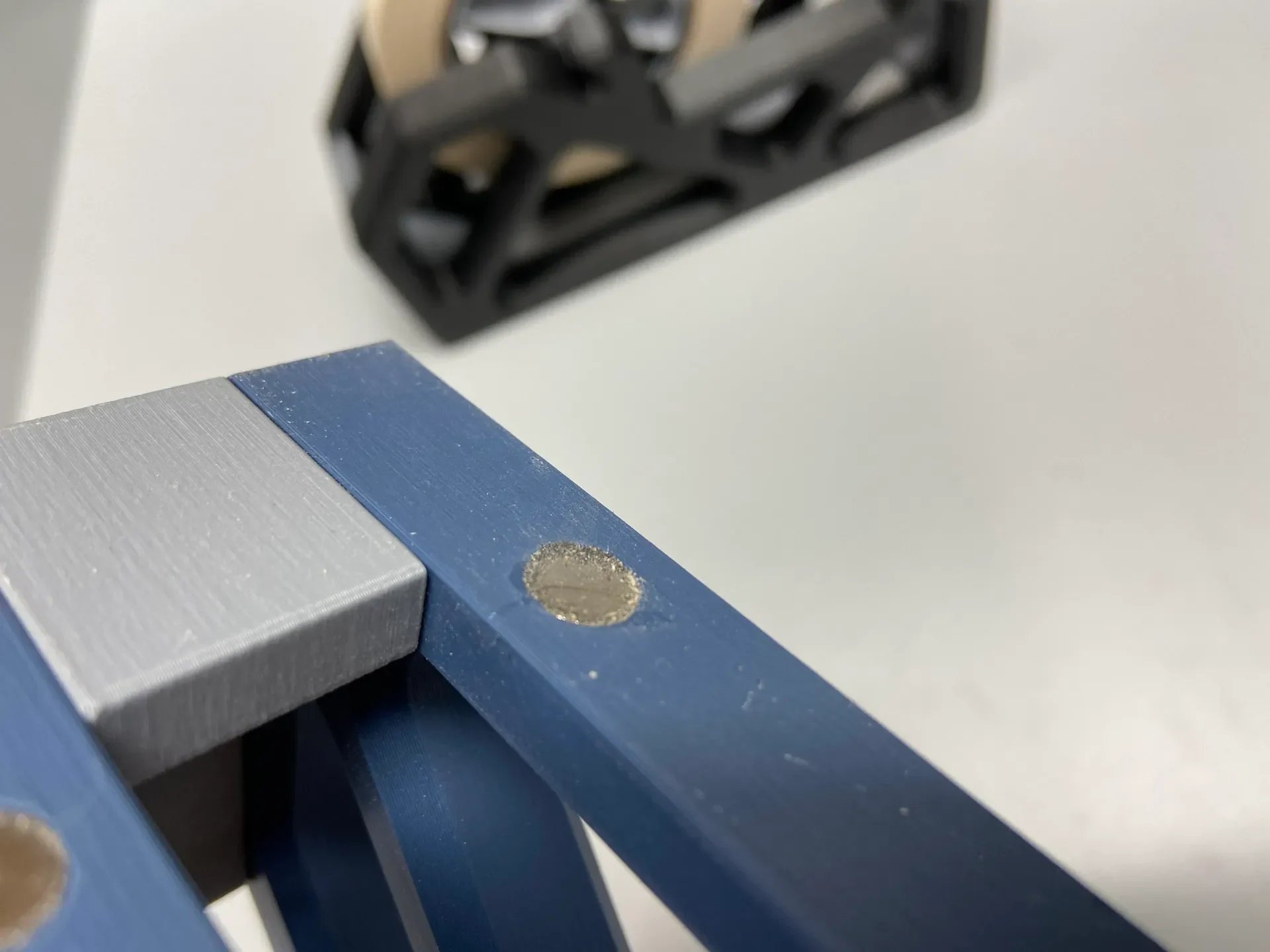

Обе версии имеют отверстия внизу для установки круглого магнита 6x3 мм. Этот дозатор изначально был разработан для моего металлического ящика для инструментов… используйте столько магнитов или столько магнитов, сколько хотите/нужно (или не используйте вообще).

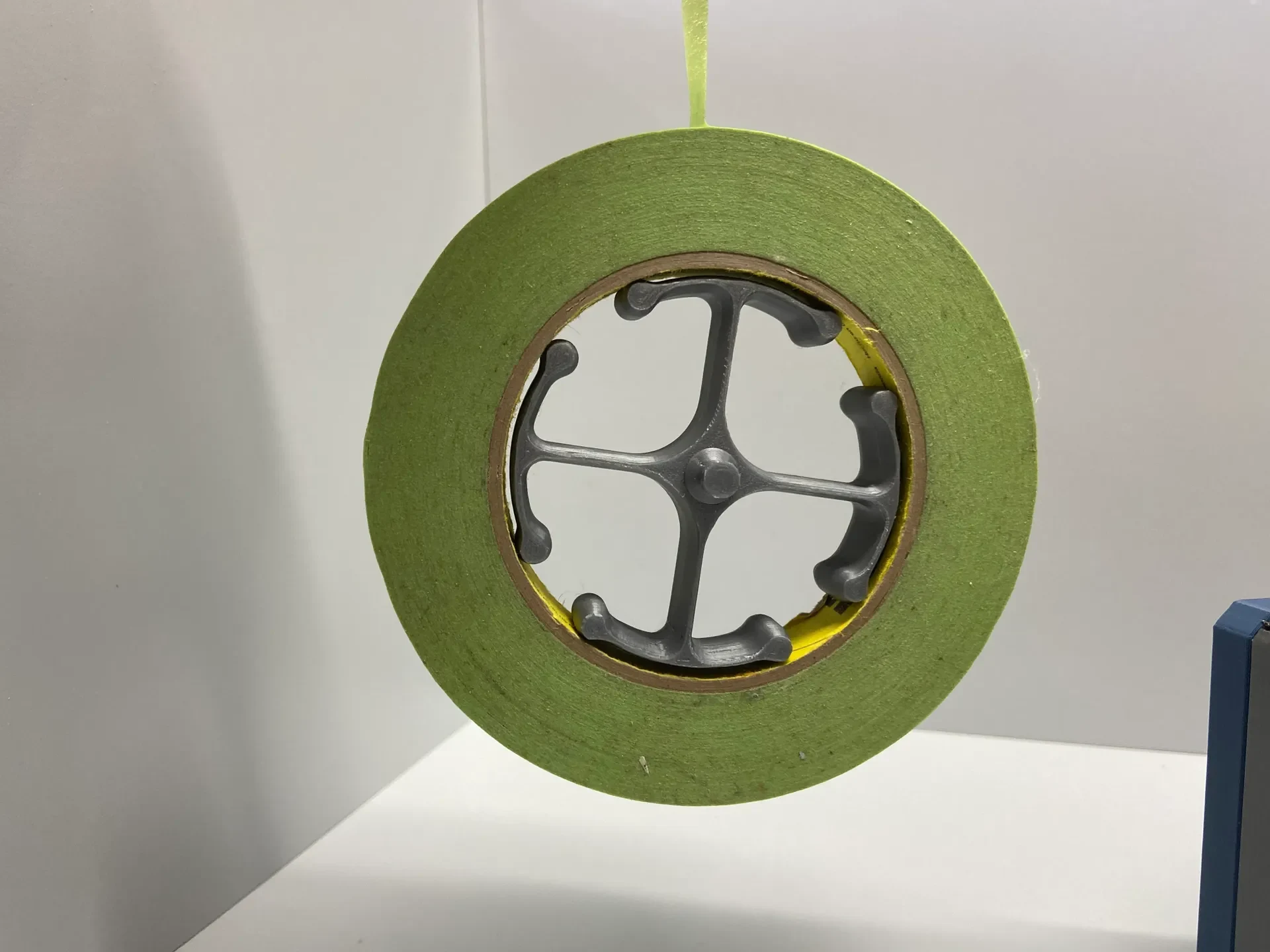

Шпиндели принимают стандартные рулоны диаметром 3 дюйма (внутренний диаметр).

Есть 2 варианта рамок. Старая версия шире, это единственное отличие. Они оба работают одинаково. в новой версии используется меньше пластика, сохраняется разумная общая ширина диспенсера и, очевидно, экономится время печати. Я рекомендую старую более широкую версию, если вы печатаете один рулонный диспенсер диаметром 1/2 дюйма, чтобы сделать его более устойчивым.

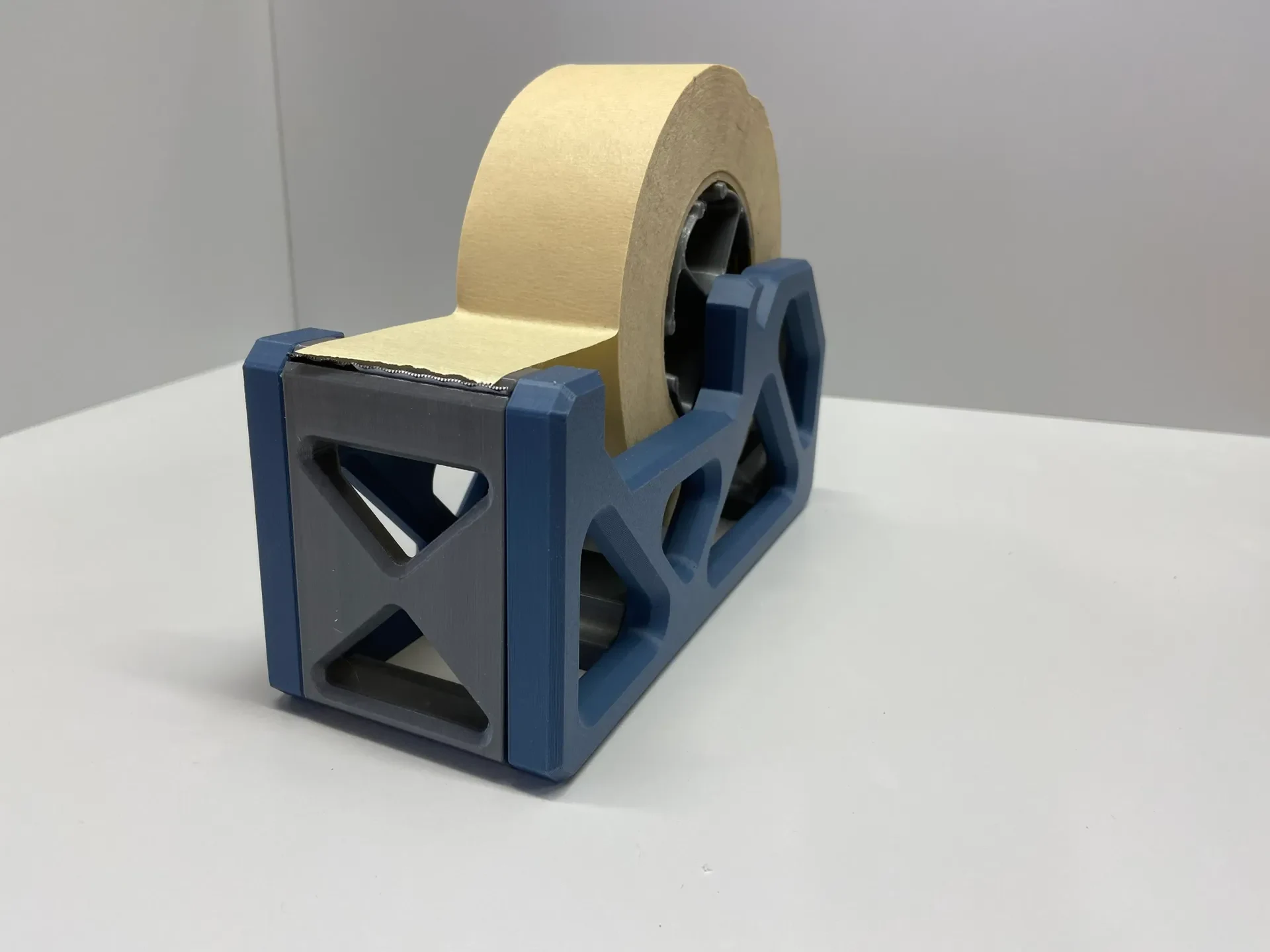

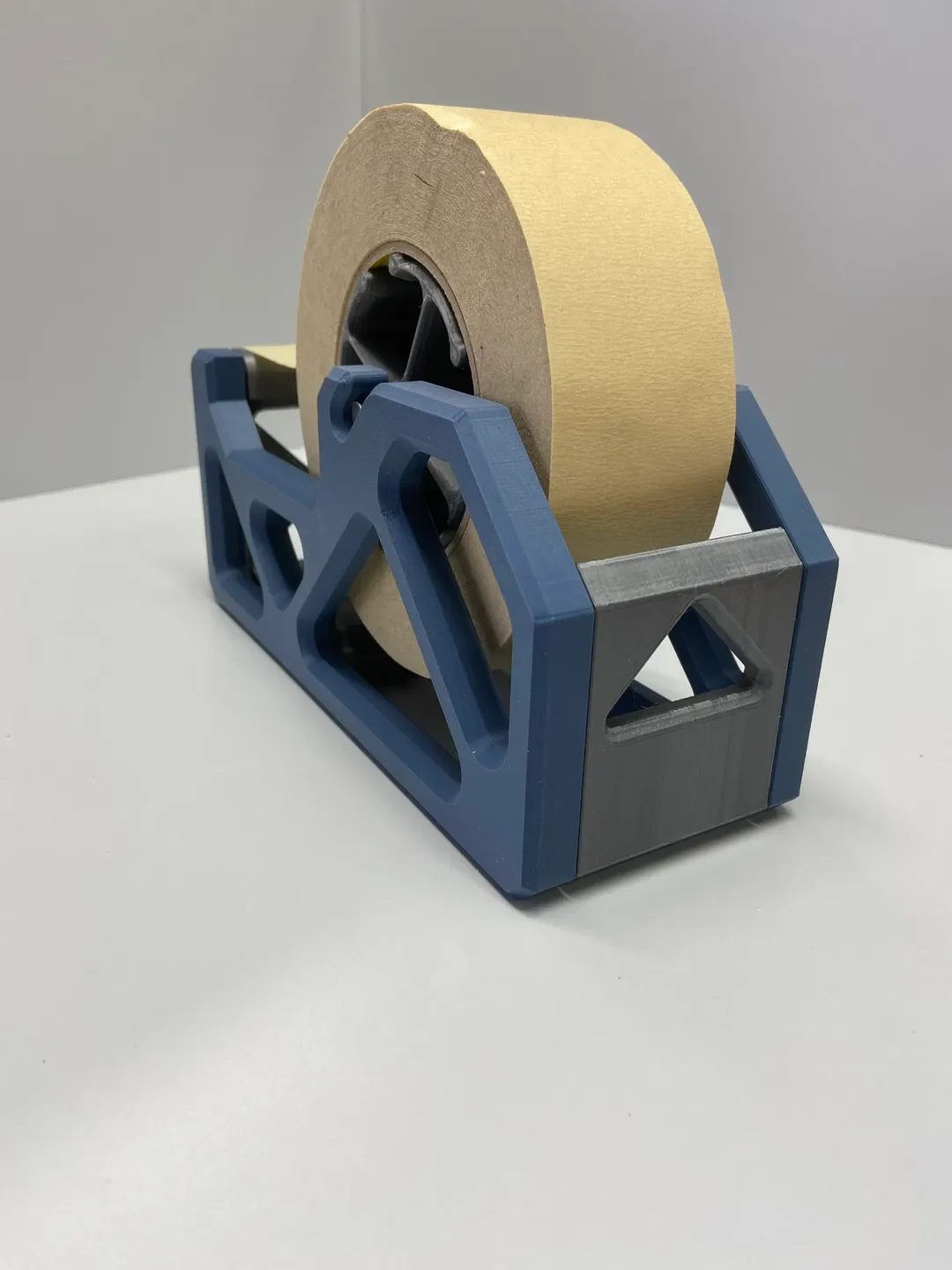

Я сделал вторую версию передних и задних 2-дюймовых проставок с треугольными отверстиями. Опять же, это экономит пластик, но также делает его намного легче, воздушнее, открытым… обе версии работают одинаково. Ваш выбор.

Печать

Я печатаю свои диспенсеры из PLA.

Слои 0,2 мм
10% заполнение сетки
2 периметра для клееной версии
Минимум 3 периметра для версии с резьбой, чтобы было больше материала для сверления и нарезания резьбы.

Для печати диспенсера вам понадобится:

1 левая рама
1 правая рама
1 шпиндель (выберите размер)
2 контакта
1 передняя проставка (для прокладок выберите тот же размер, что и шпиндель)
1 средняя прокладка
1 задняя проставка

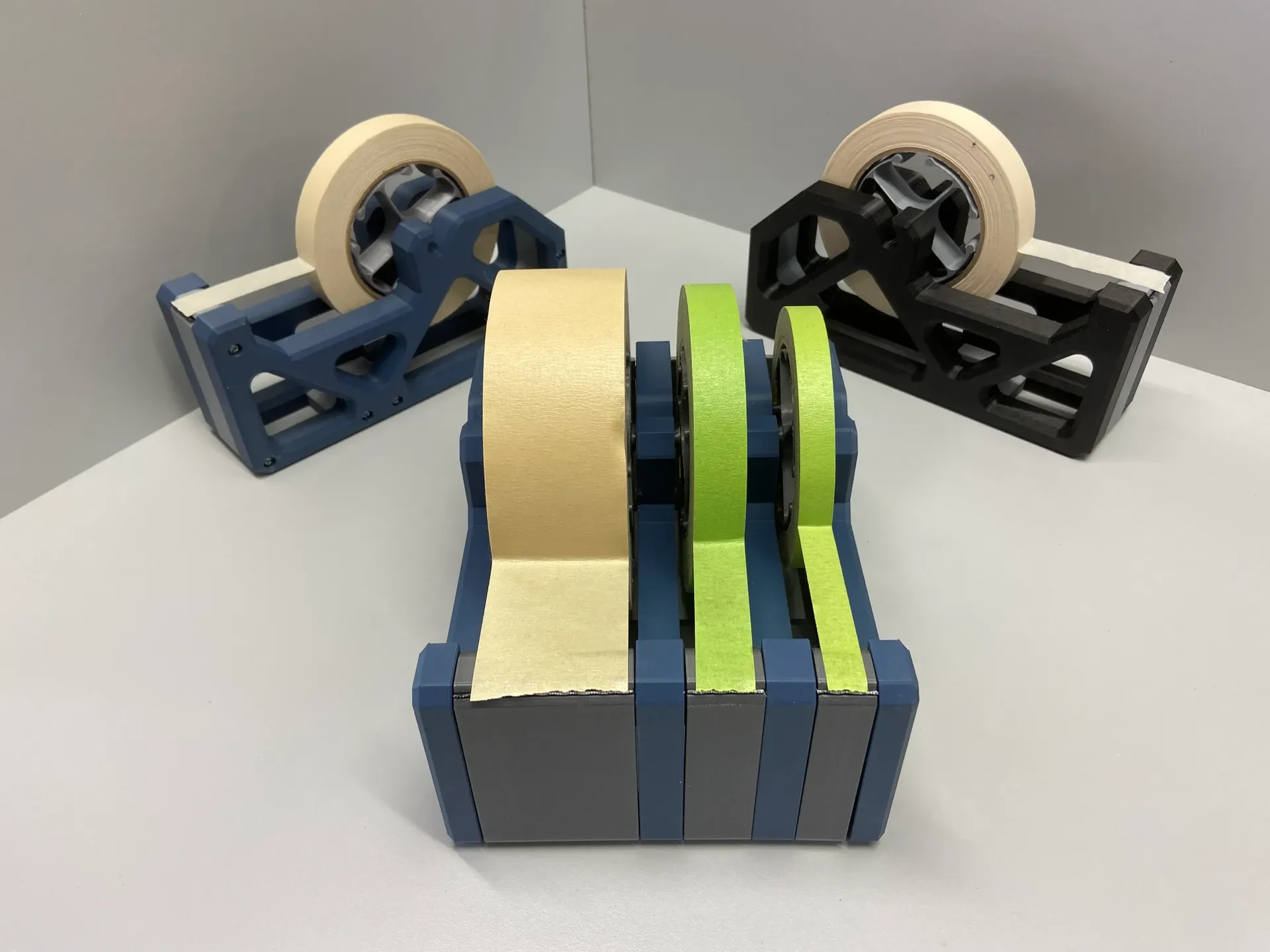

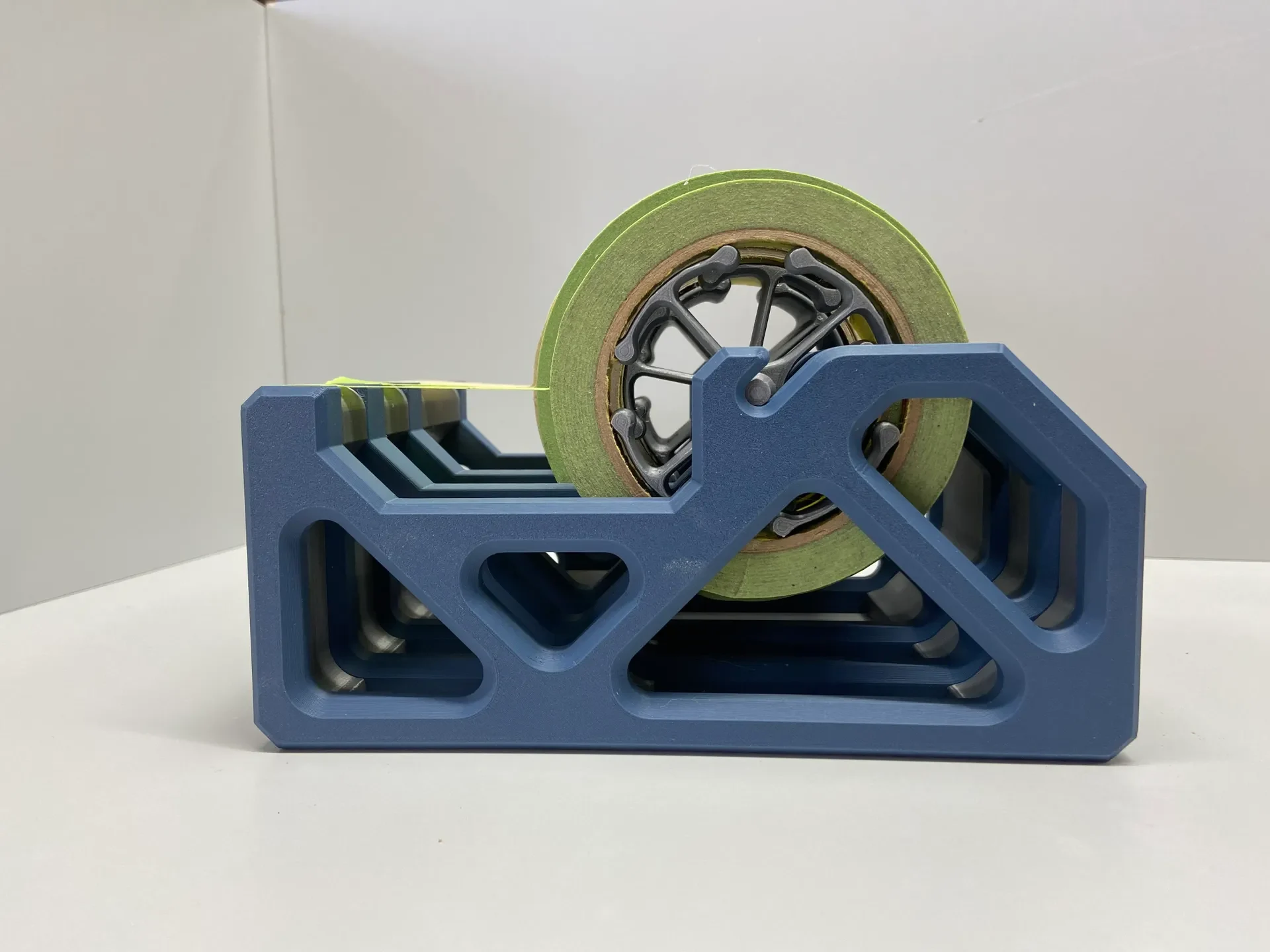

Если вы печатаете многорулонный диспенсер, вам понадобится:

По 1 разделителю для каждого дополнительного размера, который вы хотите добавить.
Набор проставок нужной ширины
Веретено и 2 штифта нужной ширины.

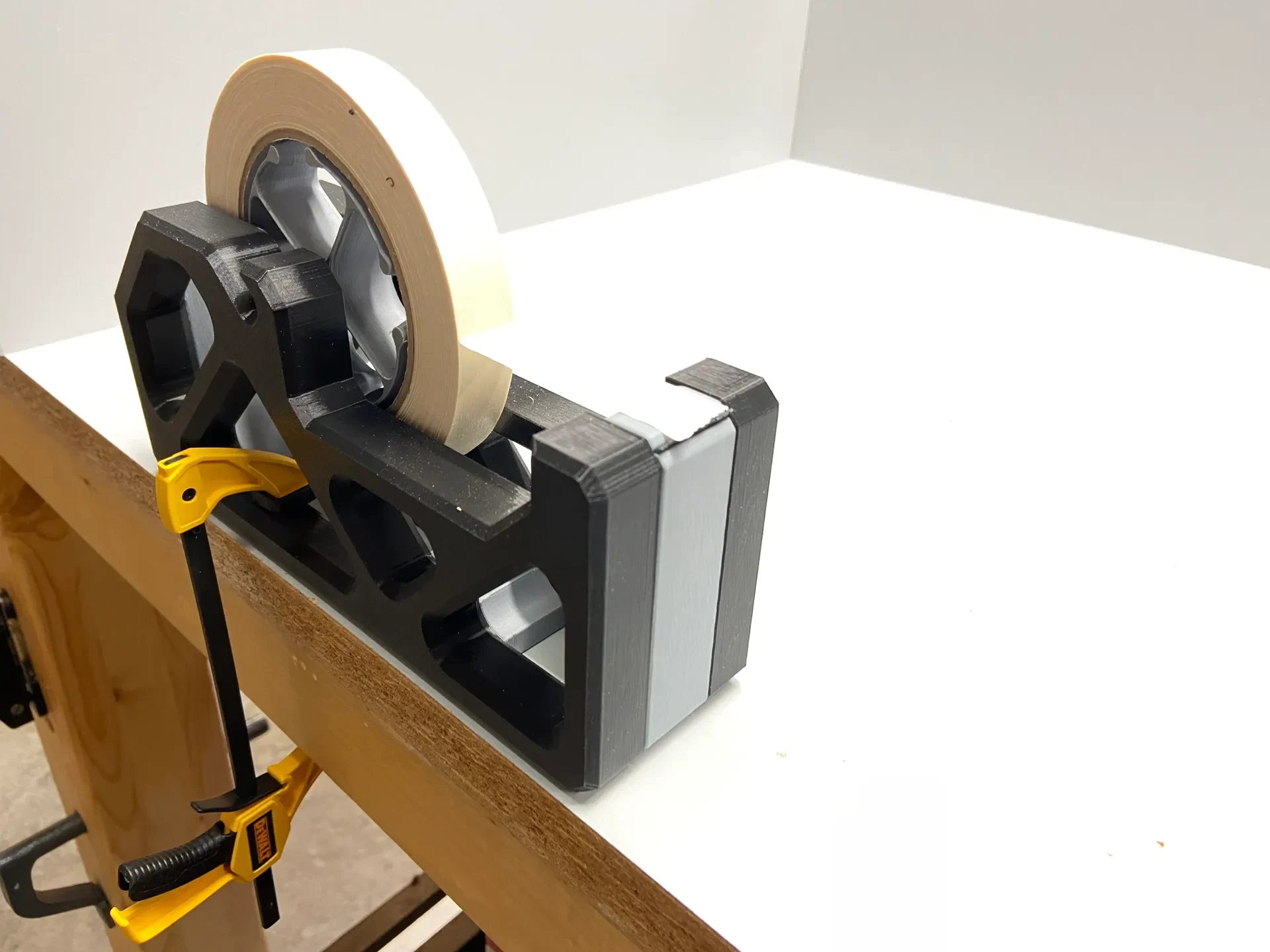

Я приложил зажим, который можно использовать, чтобы закрепить дозатор и при желании удержать его от перемещения.

Я включил STL для всех версий каждой части.

G-коды включены для клееной версии (модульной)

ОБНОВЛЕНИЕ!!

Я загрузил новую модель, которая позволяет напечатать более тяжелую основу для этого дозатора. Основание заменяет проставки и может быть заполнено материалом по вашему выбору для увеличения веса.

https://www.printables.com/model/517161-heavyer-base-for-tape-dispenser-multi-sizemodular

Сборка

��

Резьбовая версия:

Вам понадобится 12 винтов 6-32 длиной 5/8 (длиной 7/8 для рам старой версии). Эта длина подходит для прокладок ½ дюйма. Если хотите, вы можете использовать более длинные винты для более широких версий.

Откройте направляющие отверстия в прокладках до диаметра 0,1065 (сверло № 36) и постучите по проставкам. Вам нужно постучать наполовину с каждой стороны прокладок.

Вы также можете использовать винты диаметром примерно 3 мм. Длина 16 мм (22 мм для старой/более широкой версии рамок) перед нарезанием резьбы предварительно просверлите на 2,5 мм.

Не затягивайте винты слишком сильно, это всего лишь пластик, и его нужно лишь слегка затянуть.

Клееный вариант

Эта версия немного более удобна для пользователя.

Все детали в склеенной версии имеют сферическую регистрацию для совмещения отверстий. Важно перед сборкой убедиться, что вы очистили полусферы от любых натяжек и дефектов. Быстрая легкая обработка наждачной бумагой иногда является хорошей идеей для «мужских» сфер. «Женские» сферы обычно довольно чистые.

Я использую C.A. клей, чтобы собрать все вместе, я думаю, эпоксидная смола тоже подойдет.

Я использую зажимы, чтобы сжать все вместе и закрыть все зазоры, и это работает очень хорошо.

Я предлагаю выполнить полное склеивание всех секций сразу, чтобы убедиться, что все детали приклеены ровно и правильно подходят к следующей секции. (Если вы идете по модульному маршруту)

Если у вас нет доступа к зажиму, гири наверняка помогут.

Вставьте штифты в ��.
