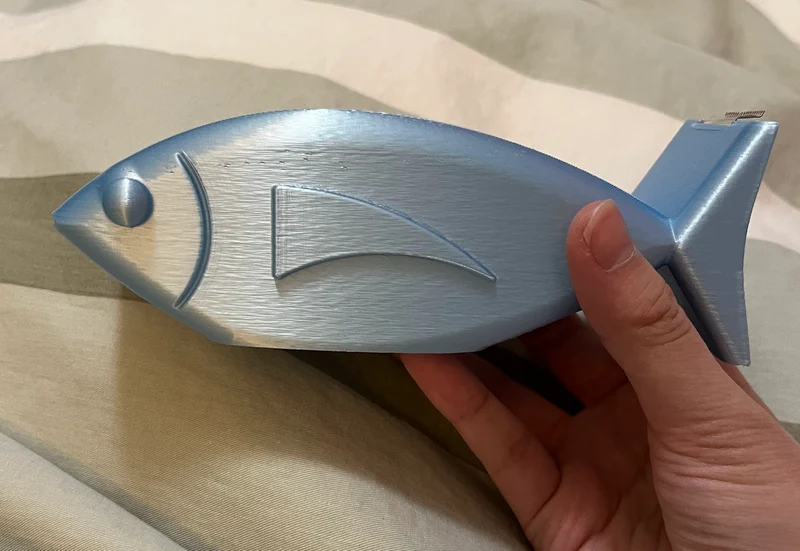

Диспенсер для рыбной ленты
Описание:
Были изготовлены два канцелярских товара на тему водной флоры и фауны, одним из которых был дозатор ленты для рыб. Страница моего партнера, посвященная блюду из ската, связана здесь.
Наша цель:
Недавний анализ, проведенный финансовым отделом Staples, показал, что продажи продуктов для организации рабочего стола в последние годы снизились. Компания хотела бы увеличить свою прибыль в этой области за счет повышения эстетики своей продукции.
Ваша группа была нанята для разработки набора тематических организационных продуктов. Ваша команда разработает набор канцелярских товаров, объединенных общей темой. Идея состоит в том, что покупатель не захочет покупать только один; они захотят купить весь набор.
Процесс проектирования:

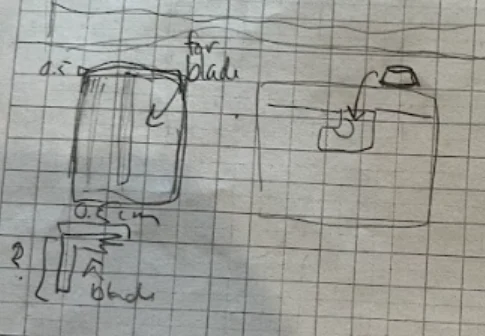

Мы нарисовали вид рыбы сбоку на бумаге, а затем перевели его в SolidWorks.
Мы использовали ограничительную рамку размером 5 см на 15 см на правой плоскости с индивидуальными измерениями для каждого элемента выше, а затем превратили эскиз в выдавливание бобышки размером 5 см.
Чтобы создать отверстие, мы сделали вырез-выдавливание на правой плоскости, чтобы создать вставку для рулона ленты с кругом радиусом 6 см. Мы вырезаем модель на высоте 2,75 см, выбрав «Вырез-выдавливание со средней плоскостью» в раскрывающемся меню «Направление 1».

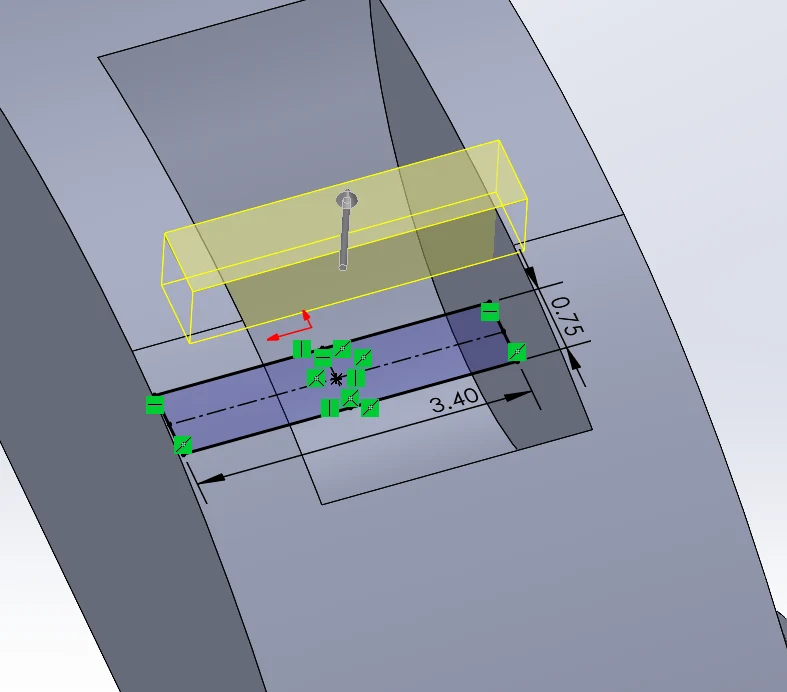

Для зазоров, предназначенных для удержания рулона ленты на месте, мы сделали вырез-вытягивание на верхней плоскости высотой 0,75 см и шириной 3,4 см в середине, а глубина выреза-вытягивания составила 0,8 см.
Чтобы сохранить верность нашему бумажному рисунку, мы добавили рыбе черты лица и плавники. Мы сделали это, нарисовав боковую грань на правой плоскости: глаз представляет собой круг радиусом 1 см, находящийся на расстоянии 2 см от угла рта рыбы; и плавник в виде вертикальной линии 2 см, дуги сверху радиусом 6,98 см и дуги снизу радиусом 4,7 см, соединяющей низ вертикальной линии и верхнюю дугу. Углы ребер закруглены радиусом 0,05 см.
Затем они были выдавлены на 0,10 см.
Глаз куполообразный на 0,25 см.
Чтобы рыба выглядела менее плоской, за глазом добавили изогнутую линию. Мы использовали прямую прорезь шириной 0,10 см, радиусом 2,43 см для внутренней кривой и 101,62 градуса для внешней кривой.
Все это затем отражается на другой стороне.
Чтобы создать зазор для входа лезвия, на боковой поверхности рыбы был сделан вырез-выдавливание. На краю верхней части плавника нарисовали прямоугольник размером 0,1 см.
В разделе «От» было установлено значение «Смещение» со смещением на 1,40 см. Направление было слепым на 2,20 см.
Для края, на котором будет располагаться лопасть, на верхней поверхности плавника была сделана бобышка с прямоугольником 0,7 х 2,2 см. Вытягивание бобышки составляло 0,1 см, при этом флажок «Результат объединения» был отмечен, чтобы новый вытя��ивание бобышки не сталкивался неловко с уже существующей поверхностью.
Нижняя часть предыдущей вытяжки бобышки была скруглена. В параметрах скругления было установлено Асимметричное с соответствующими углами 0,2 см и 0,4 см, а профиль Эллиптический.
На правой плоскости мы применили вырез-выдавливание, чтобы создать овал на кончике лица рыбы, чтобы получился рот. Мы испол��зовали команду «Вырезать насквозь» в раскрывающемся меню, чтобы рот появился по всей модели.

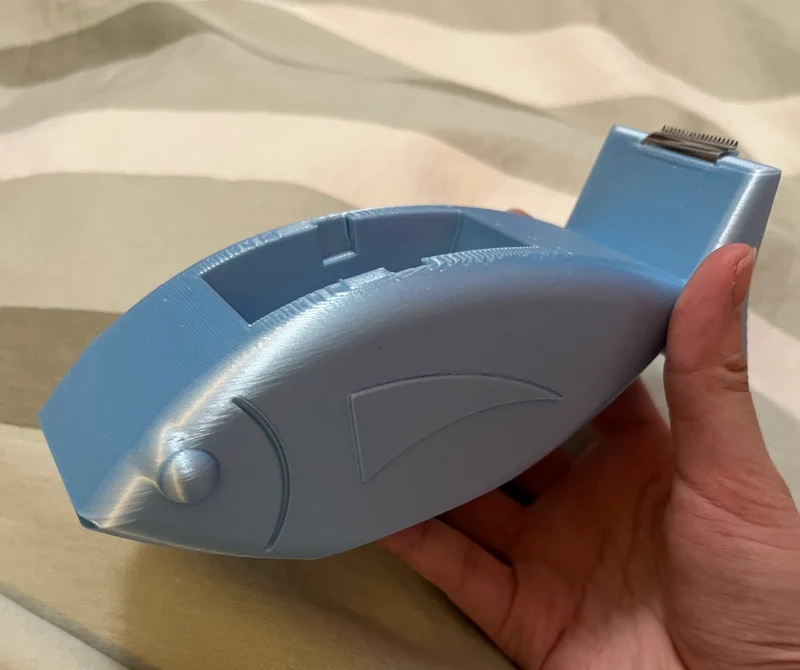

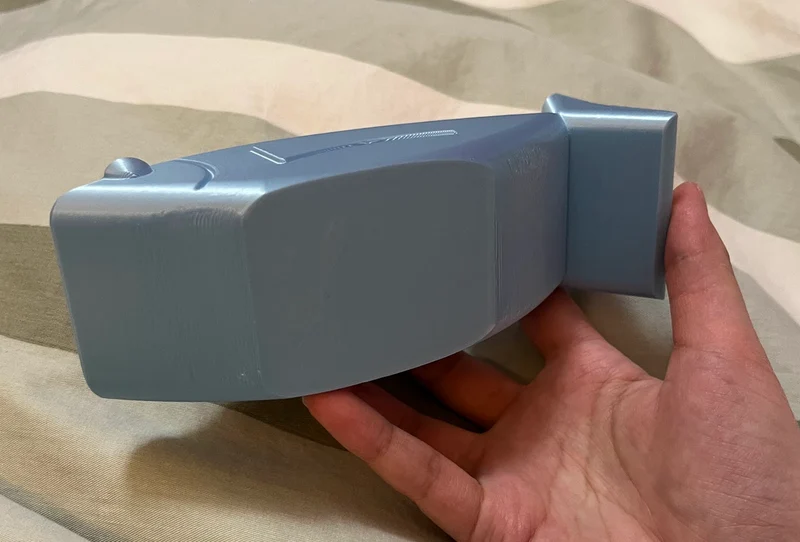

После всех этих шагов мы скруглили почти каждый край модели, включая, помимо прочего: края плавников, глаза и край, на котором должно располагаться лезвие. Единственными местами, которые мы не скруглили, были внутренние выемки, где должен был находиться рулон ленты, края вокруг дна, выемка для лезвия и более острые края вокруг рта.
Варианты дизайна:
Первоначально плавник должен был представлять собой прямой треугольник, а линии, огибающей лицо, не было, но мы с партнером решили сделать рыбу более реалистичной и добавить еще несколько деталей, чтобы она выглядела менее простой.
Когда мы проектировали дозатор рыбной ленты, мы также решили скруглить большую часть краев модели, чтобы придать ей более приятный внешний вид.
