Пресс для термофиксации, полностью напечатанный на 3D-при...
*Обновление от 16 ноября 2024 г.: многие просили создать рукоятку с расположенными под углом спицами, как на сверлильном станке, поэтому я добавил модифицированную конструкцию рукоятки (версия 4.2), в которой можно использовать стержни с резьбой, расположенные под углом 25 градусов. К этой версии также подходят стержни с резьбой и ручки для стержней.
*Обновление от 30 ноября 2025 г.: Небольшое обновление: в Rack V3.3 теперь на один зуб меньше, чем в исходной версии, поскольку оно почти не подходит для принтеров типа K1. Существует также «короткая версия» модели Rack, которая значительно короче для тех, у кого печатная платформа меньшего размера, но имейте в виду, что это может ограничить полезность из-за высоты, необходимой для того, чтобы большинство паяльников можно было поднять с поверхности стола на любое разумное расстояние.

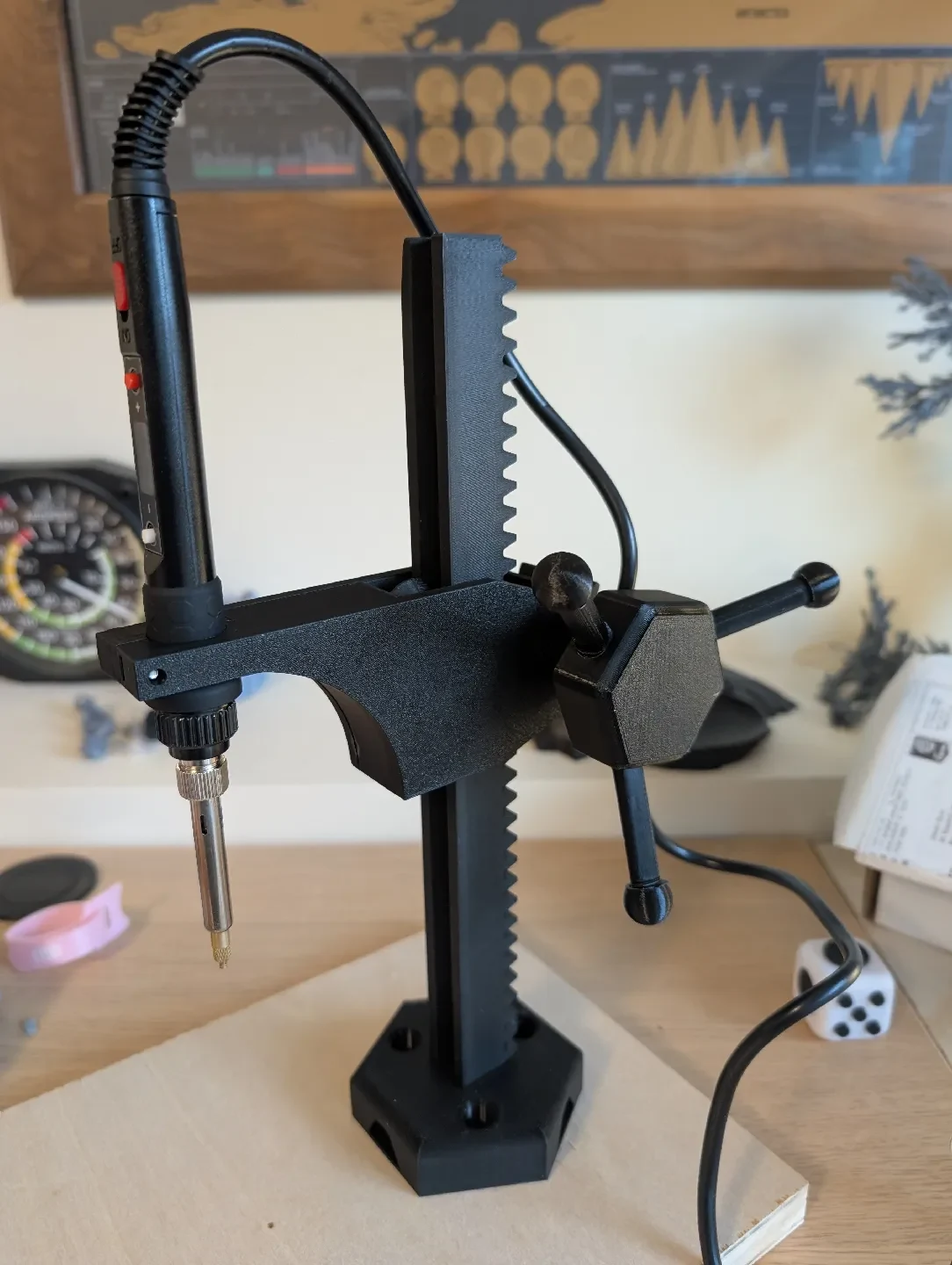

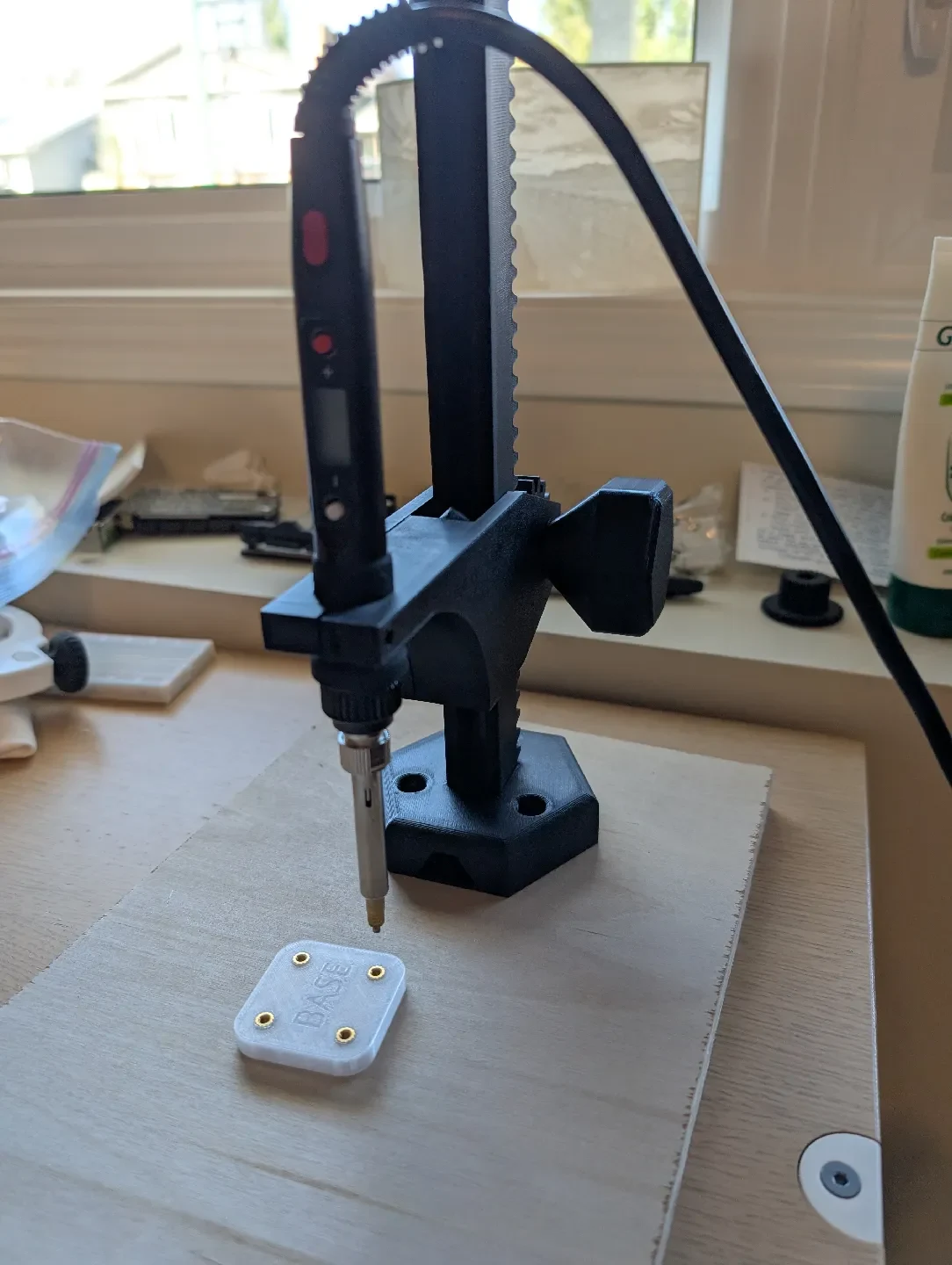

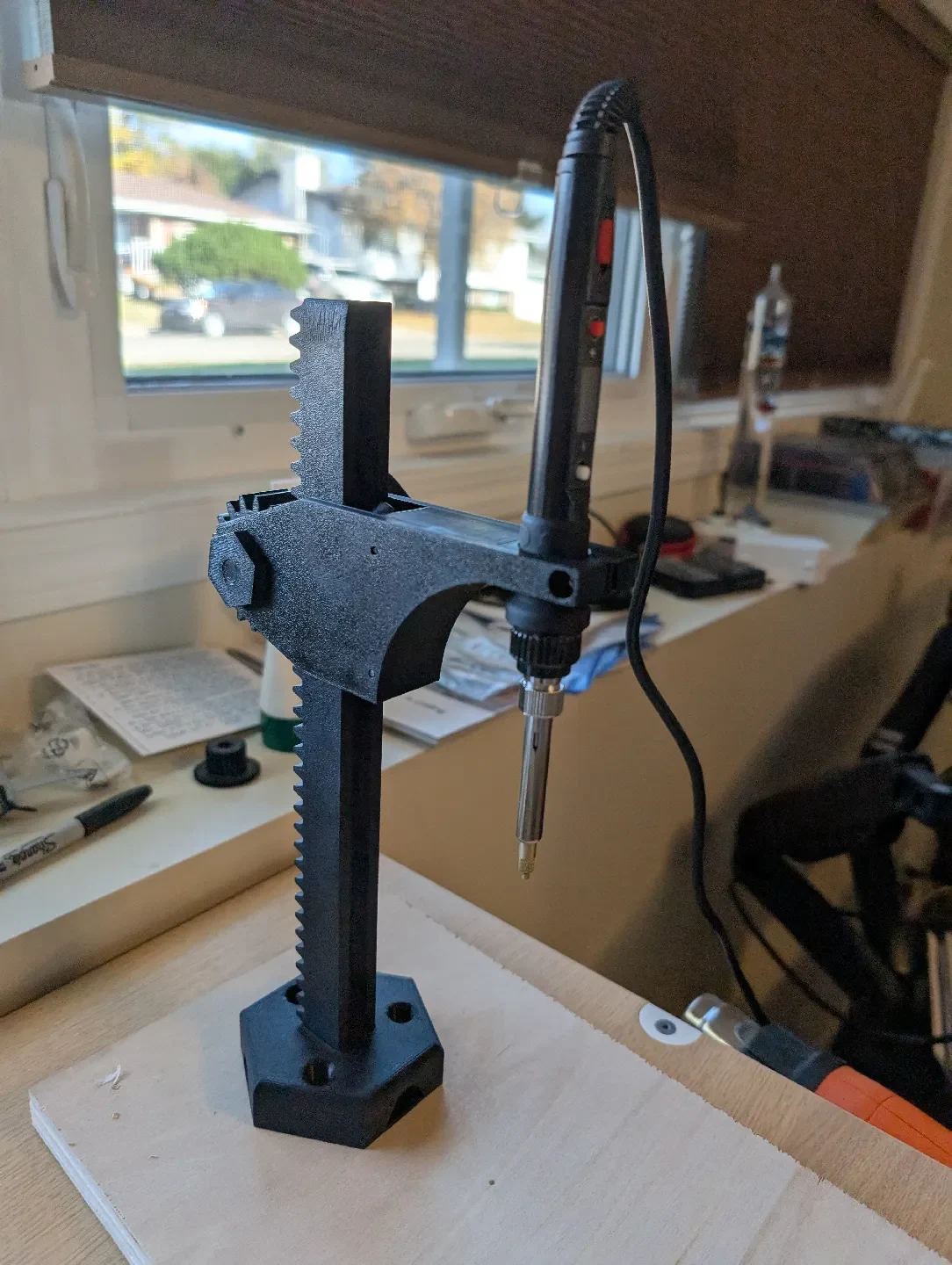

Мне нужен был пресс для вставок с термофиксацией, который не требовал бы какого-либо дополнительного специального оборудования, такого как V-образная направляющая, Т-образная направляющая или что-либо еще. Я разработал вставной пресс реечного типа, который полностью напечатан на 3D-принтере, поэтому вам не нужно покупать ничего дополнительно, чтобы начать работу!

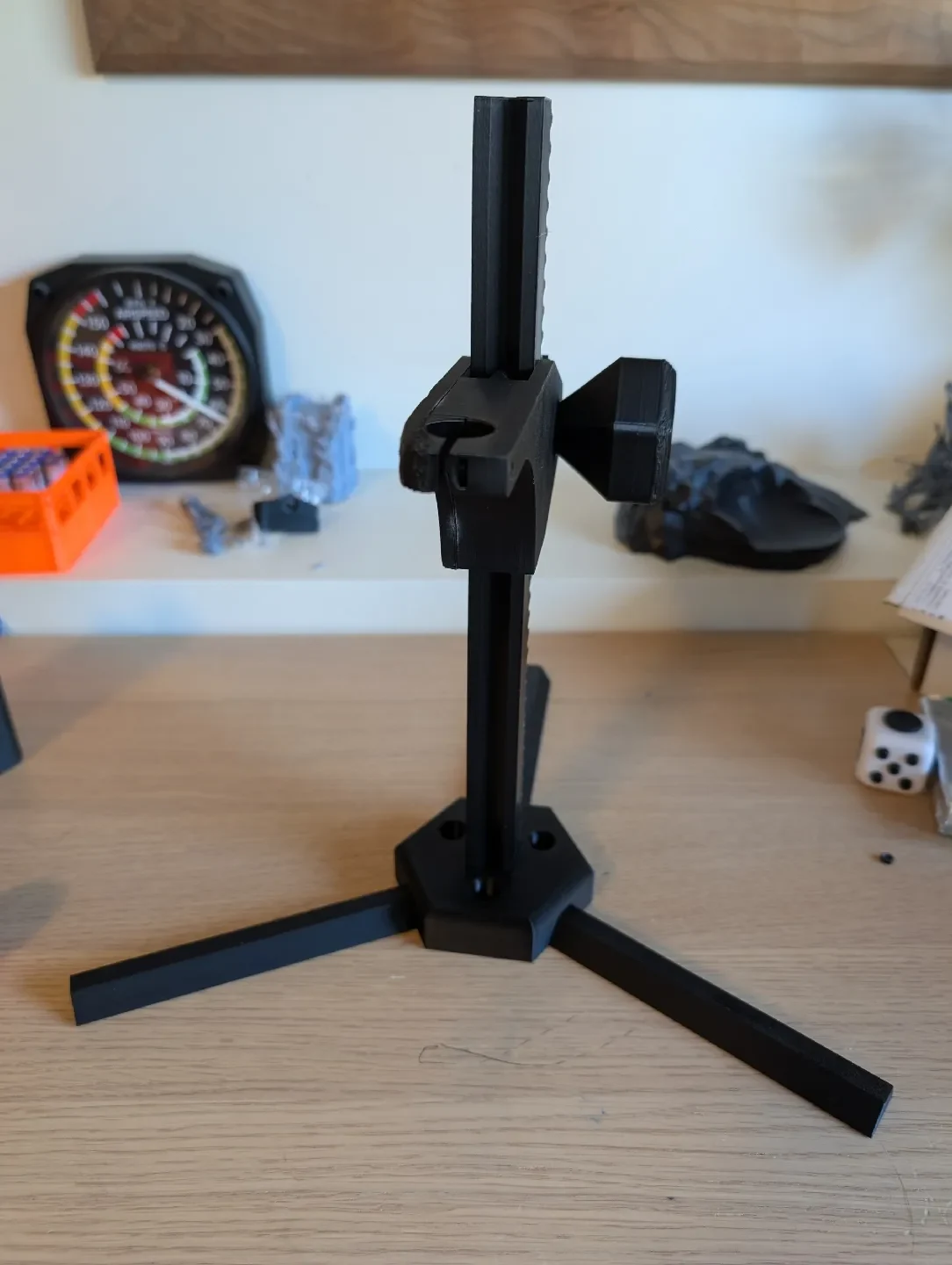

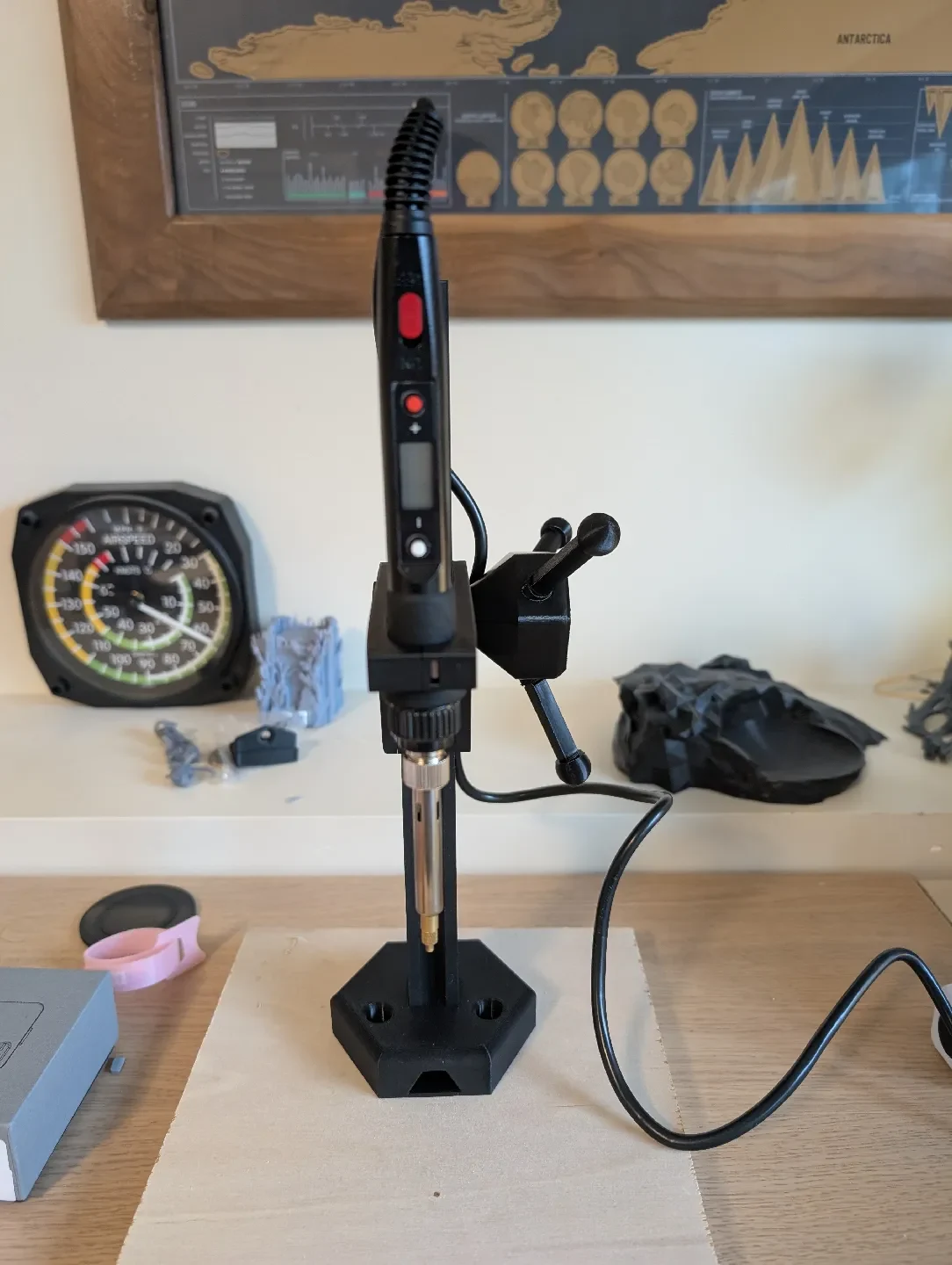

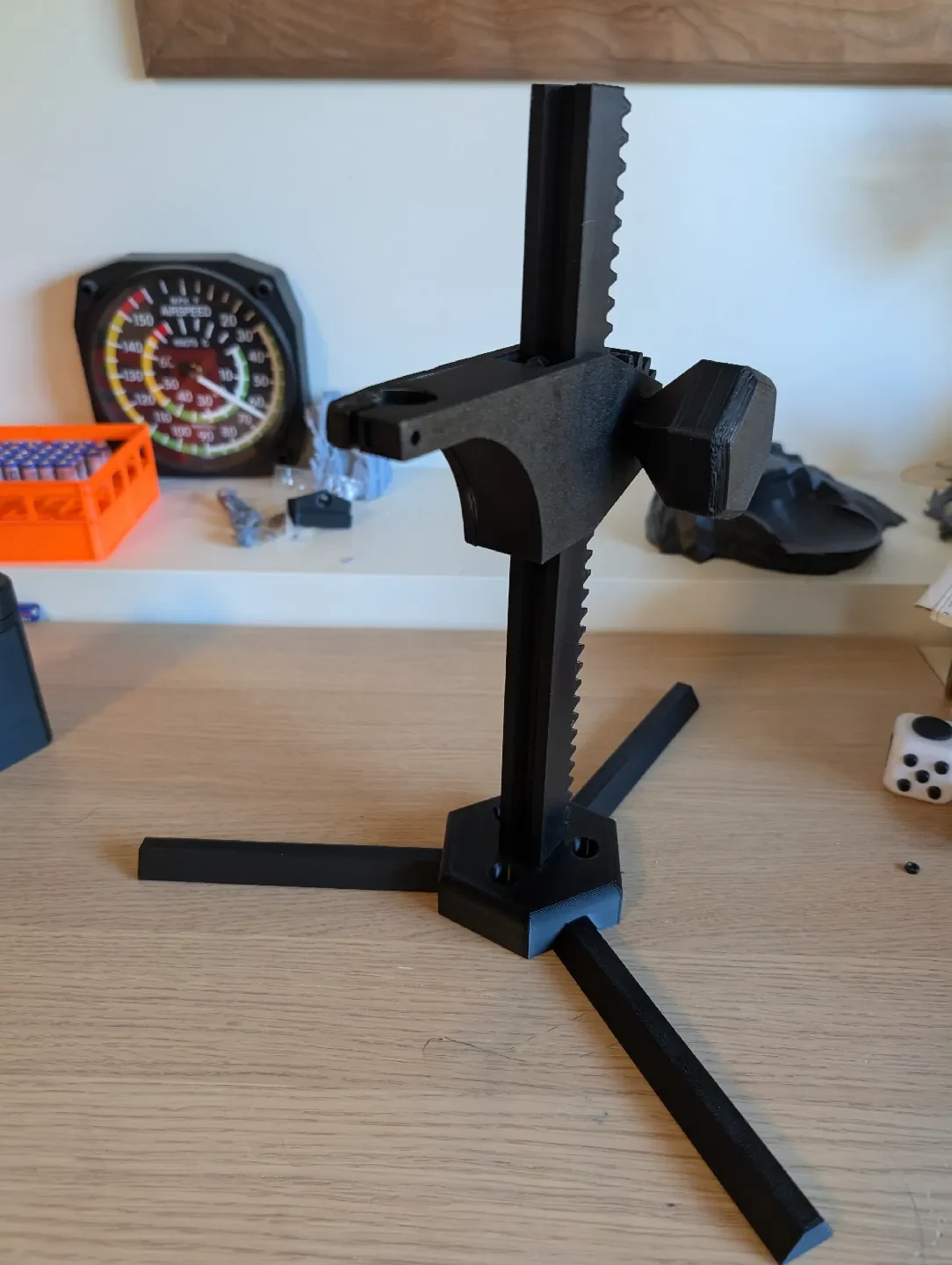

Основание имеет отверстия для винтов, чтобы его можно было надежно прикрепить к запасному куску фанеры, но оно также имеет вставки для ножек и модели ножек, так что оно также может быть полностью автономным.
Система каретки с шестерней имеет довольно жесткие допуски по отношению к рейке, т��к что утюг перемещается красиво и прямо, без слишком большого раскачивания, поэтому вам необходимо убедиться, что ваши допуски для вашего принтера соответствуют жестким! Каретка предназначена для размещения паяльника диаметром 19 мм (я использовал этот с Amazon), но есть и вторая версия для паяльника диаметром 17 мм.
Для сборки распечатайте детали каретки, два V-образных конических колеса, ведущую шестерню, ручку и гайку и соберите каретку. Вставьте конические колеса в монтажные штыри на каретке и закройте каретку другой стороной, используя суперклей, чтобы скрепить две стороны вместе. Совместите цилиндрическую шестерню и вставьте ручку через одну сторону каретки. Закрепите ручку с помощью напечатанной гайки и смажьте резьбу ручки небольшим количеством клея, чтобы гайка не выскользнула из резьбы во время работы. Стойка просто впрессовывается в основание, как и ножки в основание. Паяльник крепится болтом М3 и гайкой M3nS (ну ладно, значит, он не полностью напечатан на 3D-принтере...). Каретка в сборе просто скользит по верхней части стойки и должна плавно перемещаться вверх и вниз за счет вращения ручки.
Все детали были напечатаны из PLA с 3 периметрами и заполнением 15 %, и все работало прекрасно.
