#0117 Pinecil V1/V2(BB2) Смарт-мини-портативный твердый футл

*** Спасибо за внимание к этой модели! ***

Если вам нравится то, что я делаю, подумайте о том, чтобы купить мне кофе, и посмотрите другие мои модели, чтобы найти что-нибудь еще, что вам может понравиться!

**********

[ОБНОВЛЕНИЕ от 11 января 2024 г.:] добавлен футляр, подходящий для длинных (обычных) жал, как просил @imanstl (и спасибо за сотрудничество — потребовалось несколько попыток и хорошее общение, но я думаю, что теперь мы его хорошо настроили!)

Эти сложные случаи:

Установите портативный паяльник Pinecil Smart Mini с различными насадками, которые можно к нему подключить.

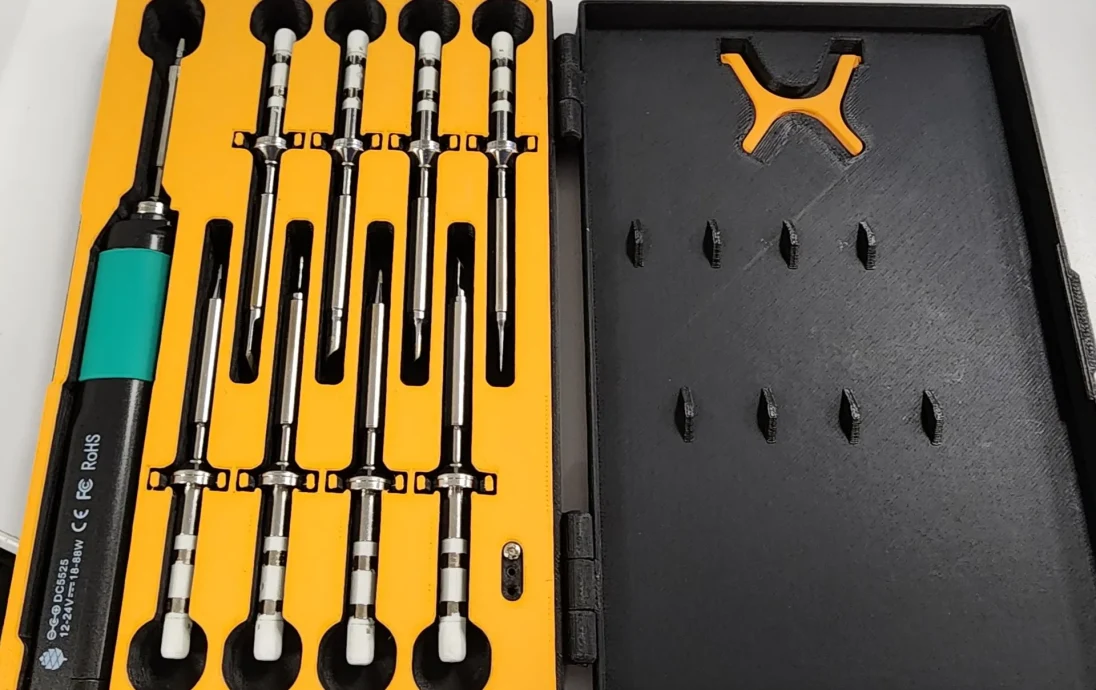

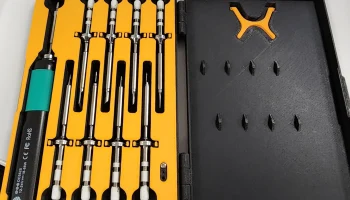

Вмещает до 8 дополнительных жал (всего 9 жал).

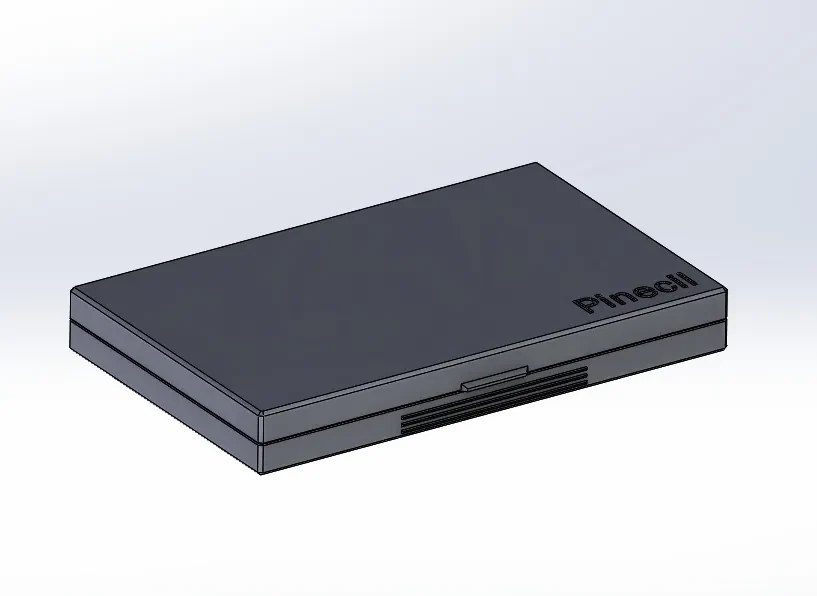

Крышка поставляется в 2 вариантах: с логотипом Pine64 и без него.
Имеет место для привинчивания и хранения 3 запасных винтов.
Также имеется подставка, на которой можно подпереть утюг — чтобы дать ему отдохнуть между пайками или дождаться, пока он остынет.

Также включено:

Тестовая деталь для кармана для наконечника паяльника, позволяющая проверить, подходит ли он к вашим насадкам Pinecil, приобретенным на вторичном рынке.
Тестовая деталь для кармана для ручки припоя, позволяющая проверить совместимость с вашим «подделкой» паяльника Pinecil.

Чехол для коротких наса��ок соответствует следующим номерам деталей:

Паяльник Pinecil BB2 (V2)
Pinecil — TIPS3 (набор из 4 коротких насадок)
Pinecil — TIPS4 (набор из 4 коротких насадок)

Чемодан для длинных насадок соответствует следующим номерам деталей:
(думайте об этом как об универсальном случае для обоих)
ПРИМЕЧАНИЕ: он также немного длиннее, чтобы вместить более длинные наконечники.

Паяльник Pinecil BB2 (V2)
Pinecil — TIPK1 (набор из 4 длинных насадок)
Pinecil — TIPK2 (набор из 4 длинных насадок)
Pinecil — TIPS3 (набор из 4 коротких насадок)
Pinecil — TIPS4 (набор из 4 коротких насадок)

Примечание. @imanstl протестировал этот чехол на предмет соответствия паяльнику Pinecil V1 и его жалам от Pine64.

Если вас интересует чехол, вмещающий 4 насадки с возможностью хранения кабеля USB-C, он находится здесь.

ОБРАТИТЕ ВНИМАНИЕ: НЕ тестировался с использованием каких-либо поддельных паяльников Pinecil, поэтому не гарантируется, что он подойдет к любому из них, но в комплект входят тестовые детали, чтобы вы могли попробовать, не используя много материала.

Особенности:

Экономит место, но обеспечивает отличную защиту вашего паяльника и жал.

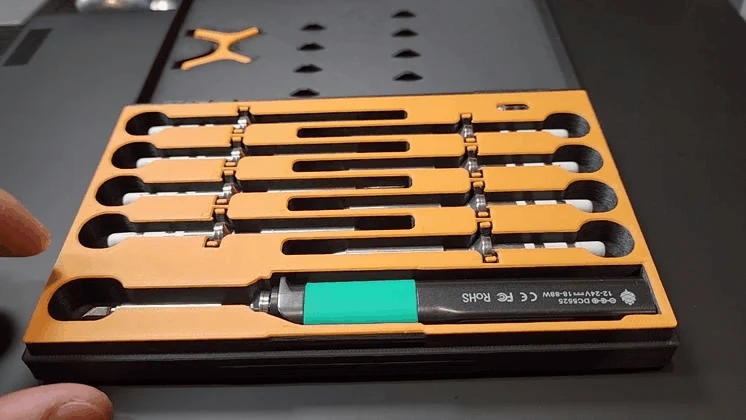

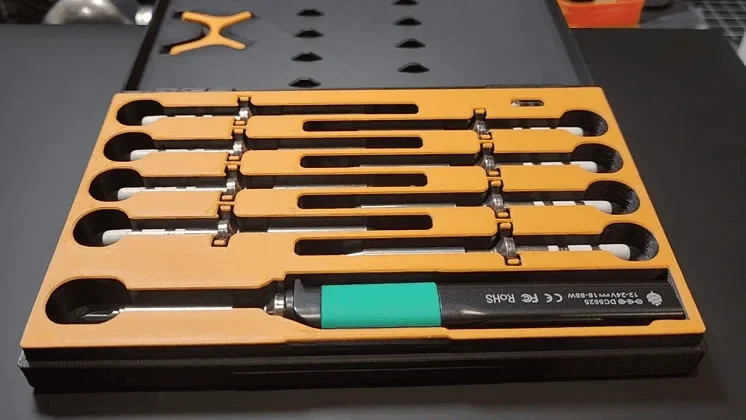

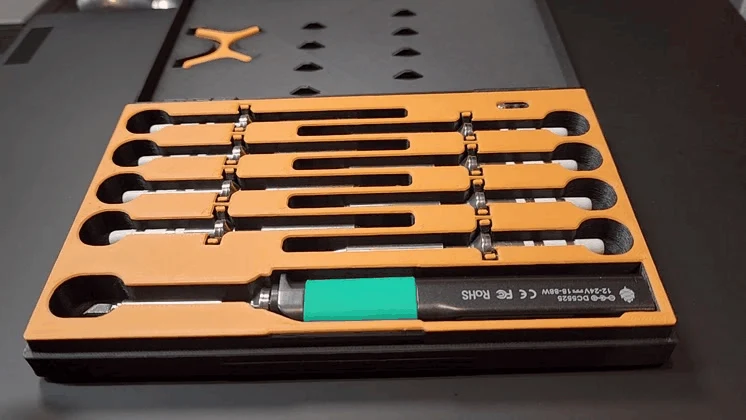

Карман для каждого паяльного жала имеет механизм EJECT одним пальцем:
Нажмите на заднюю часть, чтобы наклонить кончик ВВЕРХ и визуально убедиться, что это тот, который вам нужен.
Отпустите его, чтобы механизм наклонил заднюю часть ВВЕРХ, чтобы вы могли ее схватить.
Всю эту работу выполняют защелки, которые помогают удерживать наконечники на месте в сложенном состоянии.
Портативный утюг предназначен для хране��ия с уже установленной насадкой (любой насадкой, указанной выше).
Нажмите на кончик, чтобы поднять железную ручку ВВЕРХ и взять ее — еще одна интересная особенность!
Крышка и корпус напечатаны отдельно, чтобы вы могли использовать кусок нити в качестве шарнира. Это сделано для облегчения ремонта или замены деталей при необходимости.

5. Пропустив нить через шарнир, обрежьте другой конец так, чтобы он оставался торчащим примерно на 1 мм. Затем нагрейте этот конец мини-горелкой (очень осторожно, с помощью горячего плоского инструмента), а затем также прижмите этот конец вниз, чтобы зафиксировать нить на месте.

СОВЕТ. Чтобы свести к минимуму вероятность возгорания корпуса: сначала потренируйтесь на нагревании и разбивании голой нитью накаливания, прежде чем пробовать ее, вставленную в шарнир корпуса.

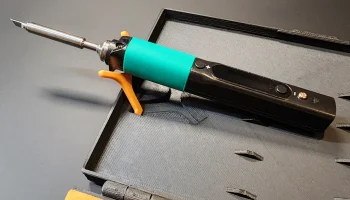

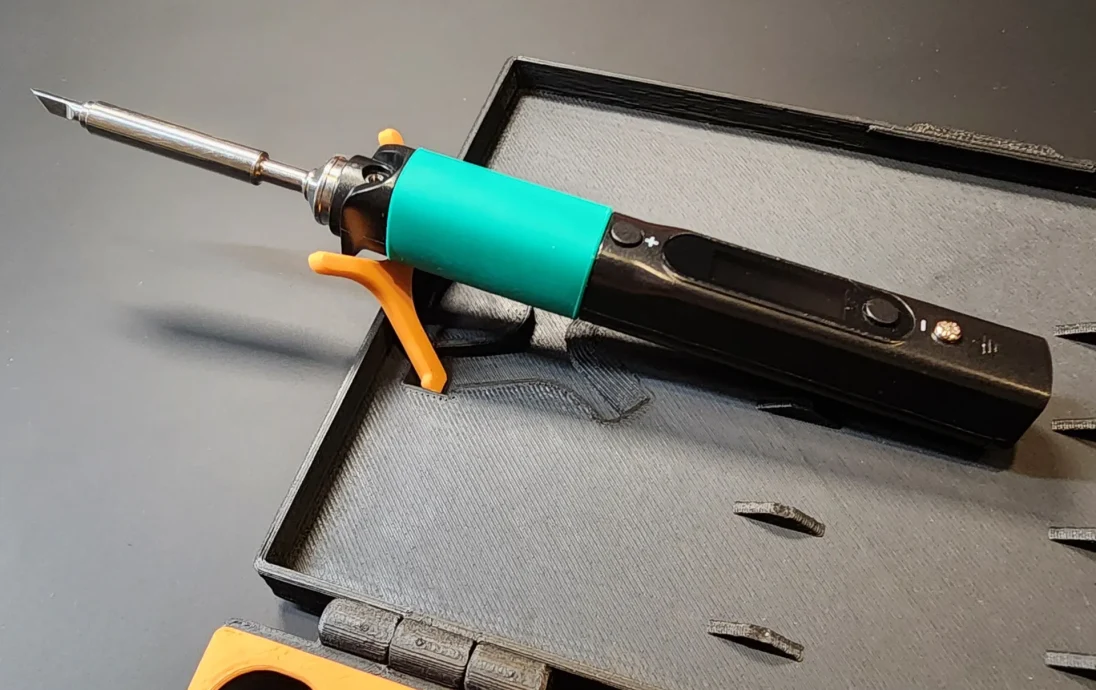

6. Также в комплект входит откидывающаяся подставка для глажки, позволяющая при необходимости поставить утюг на место.

Примечание. НЕ кладите на него сам ГОРЯЧИЙ стержень/наконечник утюга; только положите на него железную ручку.

Другие варианты, которые я тоже рассматриваю: (дайте мне знать, какой из них вы бы хотели увидеть следующим)

Отдельный жесткий футляр для припоя, дополнительной отвертки, кабеля USB-C и т. д.
Еще один жесткий футляр для четырех дополнительных насадок и отсека для хранения кабеля USB-C.
Другие? Я открыт для предложений.

Рекомендации по печати:

PLA отлично подходит для этой модели.
Печать слоями 0,2 мм, сопло 0,4 мм.
Настоятельно рекомендуется использовать поля толщиной 3-5 мм и средства для приклеивания в углах.
Чтобы обеспечить прочность слоя защелок, установите температуру на более высоком уровне для вашей марки нити.
Необязательно: измените цвет трех верхних слоев (для слоев толщиной 0,2 мм) для акцентного цвета, как показано на рисунках.
