1. Введение

Зима… упс… Жаркое лето приближается!

Поэтому я купил переносной кондиционер со шлангом 150 мм. К сожалению, здесь, в Европе, распространены «створчатые окна» (окна с вертикальной осью вращения), тогда как портативные кондиционеры в основном предназначены для «раздвижных окон».

Поэтому вам придется просунуть шланг в открытое окно и жить с комаром ночью… или с наступающей жарой в полдень. В противном случае вы можете бороться с противомоскитной сеткой, которая продается здесь и там, чтобы удерживать ее на липучке вокруг шланга и на окне. Ненавижу это!

Я искал другие решения на основе деревянной пластины или плексигласа, но не нашел чего-то надежного и простого в использовании, позволяющего легко перемещать кондиционер из одной комнаты в другую.

Поэтому я разработал это реш��ние:

Легко распечатать. Для минимальной установки требуется всего 2 печатные детали. Печать за 35 часов для полной упаковки + 1 пластина толщиной 3-5 мм, дерево или плексиглас (купить там, где вам удобно).
Совместим с большинством «европейских» окон.
Легко установить/демонтировать кондиционер. Меньше 2 минут! Простая и глупая раздвижная система. Не нужно ничего поворачивать, проверять положение и т. д. Просто сдвиньте его сверху вниз!
Распечатанные прочные клинья для удержания системы на окне даже при сильном ветре. Уже опробован во время летней ночной грозы.
Прочный и надежный. Все винты в полной упаковке защищены дизайнерской защитой, чтобы избежать коррозии и загрязнения из-за погодных условий.

В качестве опции я предоставляю усилитель жесткости и крышку москитной сетки, чтобы облегчить сборку с гайками, и добавляю москитную сетку между ними… на тот случай, если какие-то жуки или пауки захотят жить в трубе.

2. История изменений
Версия Описание Дата
А.1
Первоначальный выпуск
07.22.2024

3. Инструкции по печати
Все части
PETG (или другой материал с некоторой термостойкостью)
Высота слоя: 0,2
Мин. 4 периметра
Никакой поддержки не требуется, за исключением «переходника трубы», где вам нужны плотные опоры на пластине.
Мин. 20% заполнения
Узор заполнения: гироид
Узор верхнего и нижнего слоев: монотонные линии, за исключением верхней поверхности «переходника трубы», где вы можете использовать «концентрическую».
Адаптивная высота слоя: обязательна для «переходника трубы» и рекомендуется для всех деталей, кроме клиньев.
Размещение: согласно файлам 3mf.

Во всех частях, связанных с трубами, я вручную добавил выступы для печати в качестве «полей», чтобы избежать некоторых проблем с функцией автоматических полей слайсера prusa. Чтобы избежать неправильного использования, просто работайте с файлами 3mf и нарезайте их в соответствии с вашим принтером.

В противном случае вам нужно разделить файлы шагов, изменить количество периметров для всех вкладок на 1 и убедиться, что они печатаются до детали… (опять же, повторно нарежьте файлы 3mf… это намного проще).

4. Материалы для сборки (спецификация).

Печатные части:
Переходник для трубы
Шкафчик для труб
Устройство жесткости (опционально)
Крышка москитной сетки (опционально)
Клинья + гайкодержатели
Пластина толщиной 3-5 мм из дерева или оргстекла.
7 винтов M4 и 7 шестигранных гаек M4 для крепления на трубе.
1 винт M4 и 1 шестигранная гайка M4 для каждого клина.
Квадрат москитной сетки 170 мм. (необязательно)

Сверлильный станок
Станок для резки — Дремель + дисковый нож.
сверло 4,5 мм
Отвертка
Две руки, а может и 4.

5. Инструкция по изготовлению и сборке.
Просто скачайте соответствующие файлы и распечатайте их. Потерпи....
Удалите печатные выступы, поля, заусенцы. Не забудьте про отверстия для винтов и гаек.
Добавьте гайки во все отверстия (клиновые гайкодержатели и чехол MosquitoNetCover).

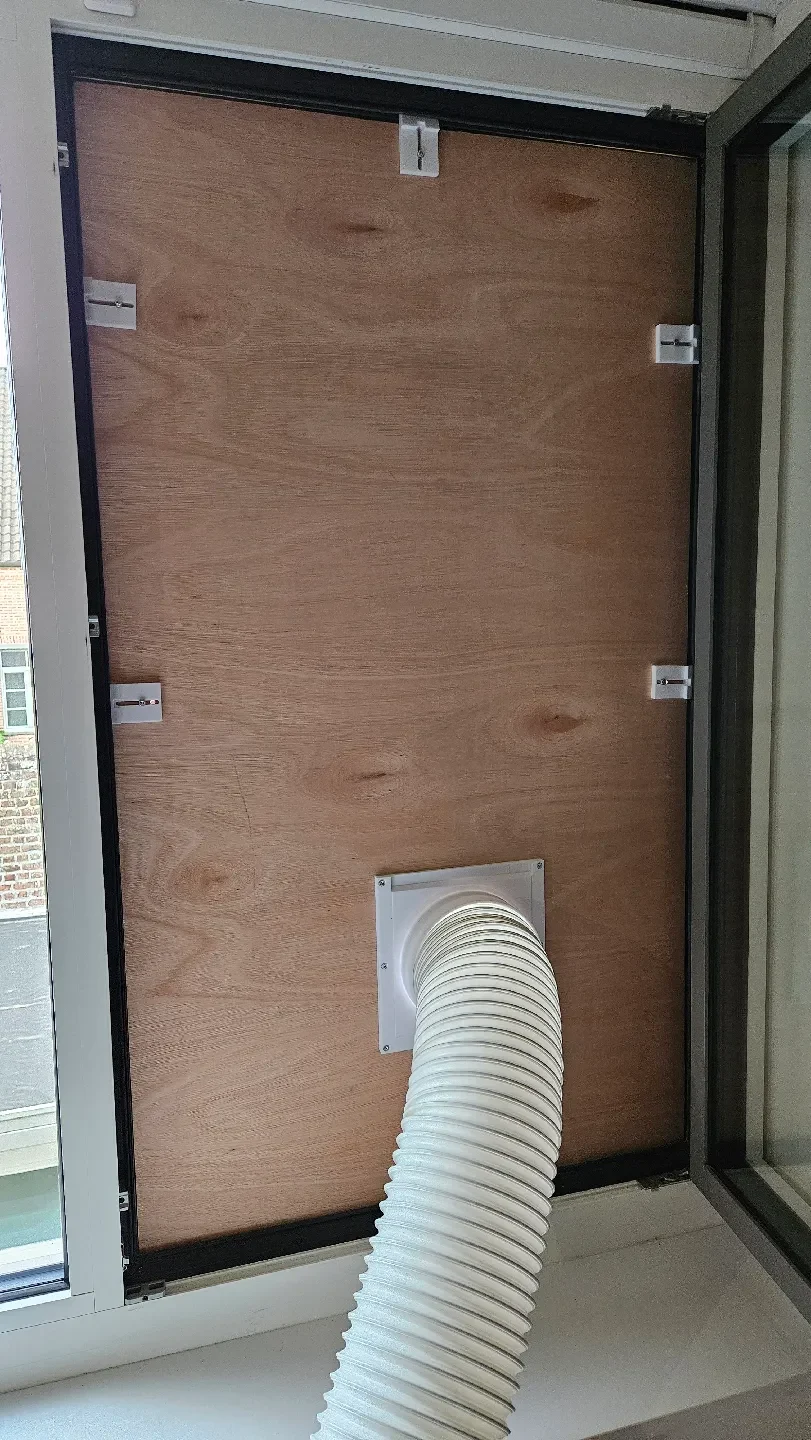

Теперь думаем о тарелке. Он должен располагаться внутри паза окна и напротив внешней стороны… Трудно объяснить… см. рисунки ниже. Но это может отличаться в зависимости от Windows. В любом случае снимите мерки и разрежьте пластину ;)
Теперь вам нужно будет сделать отверстие диаметром 152 мм внутри пластины. Разместите его в соответствии с вашим пространством, длиной трубы и т. д. Для информации, чтобы проделать отверстие, я использовал дрель с насадкой для круглой резки (dremel 678).
Теперь нам нужно просверлить отверстия для винтов, и есть два решения. Если вы не хотите распечатывать дополнительный «Усилитель жесткости», поместите «Фиксатор для труб» на пластину и совместите его концентрично с отверстием 152 мм.
