Держатель меток Snapmaker U1 NFC/RFID

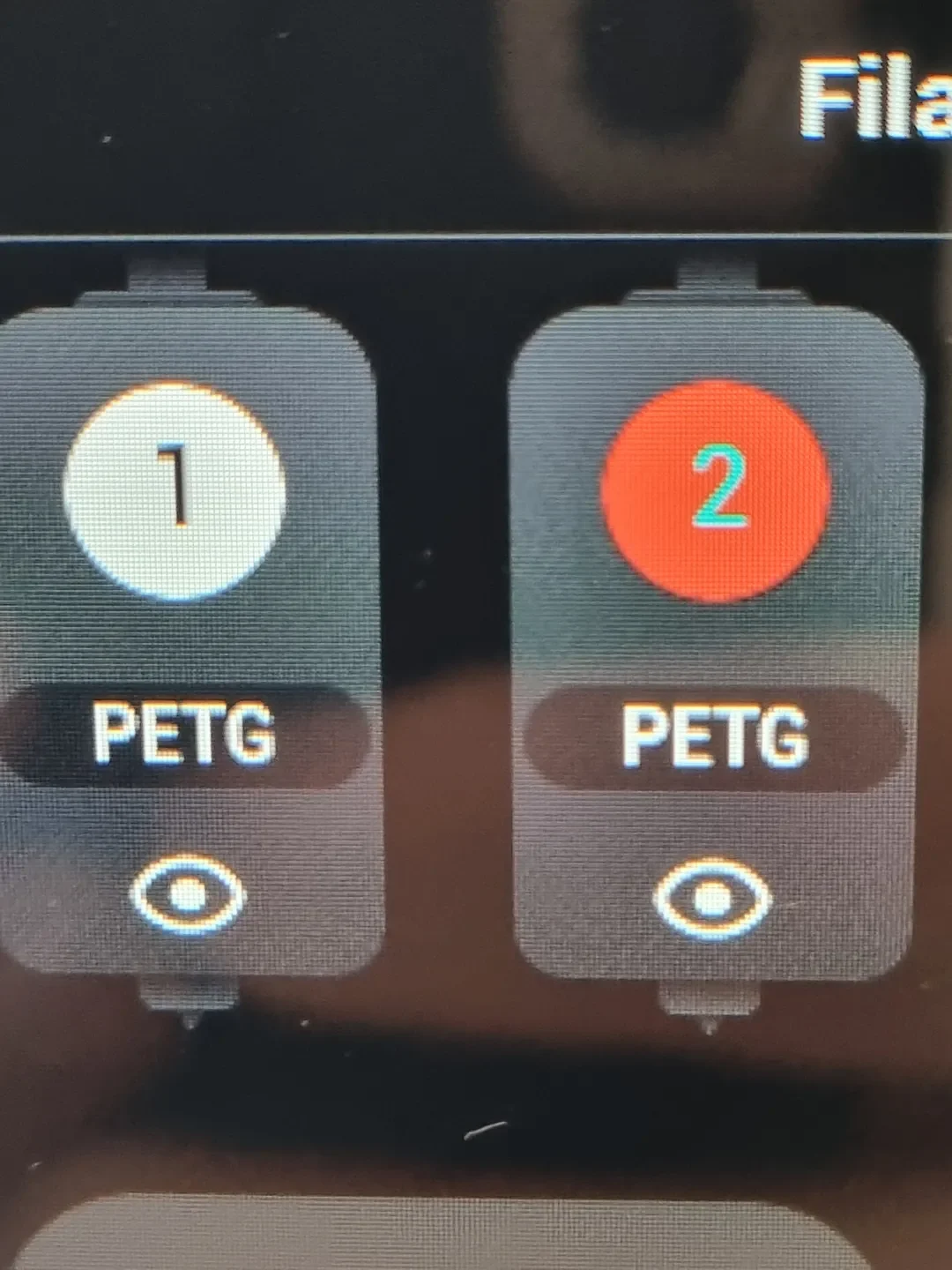

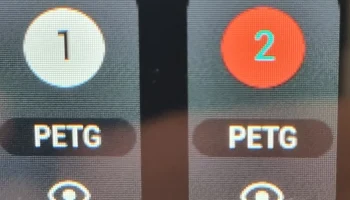

Благодаря расширенной прошивке Paxx12 для Snapmaker U1 вы можете использовать собственные RFID-метки для своей нити, и U1 автоматически распознает свойства каждой головки инструмента.

Это отлично работает, если вы поместите катушку с биркой на держатели катушек сбоку U1. При подаче в принтер из сушилки или сухого бокса тип нити необходимо установить вручную.

Чтобы немного облегчить свою (и, возможно, вашу) жизнь, я создал следующие модели:

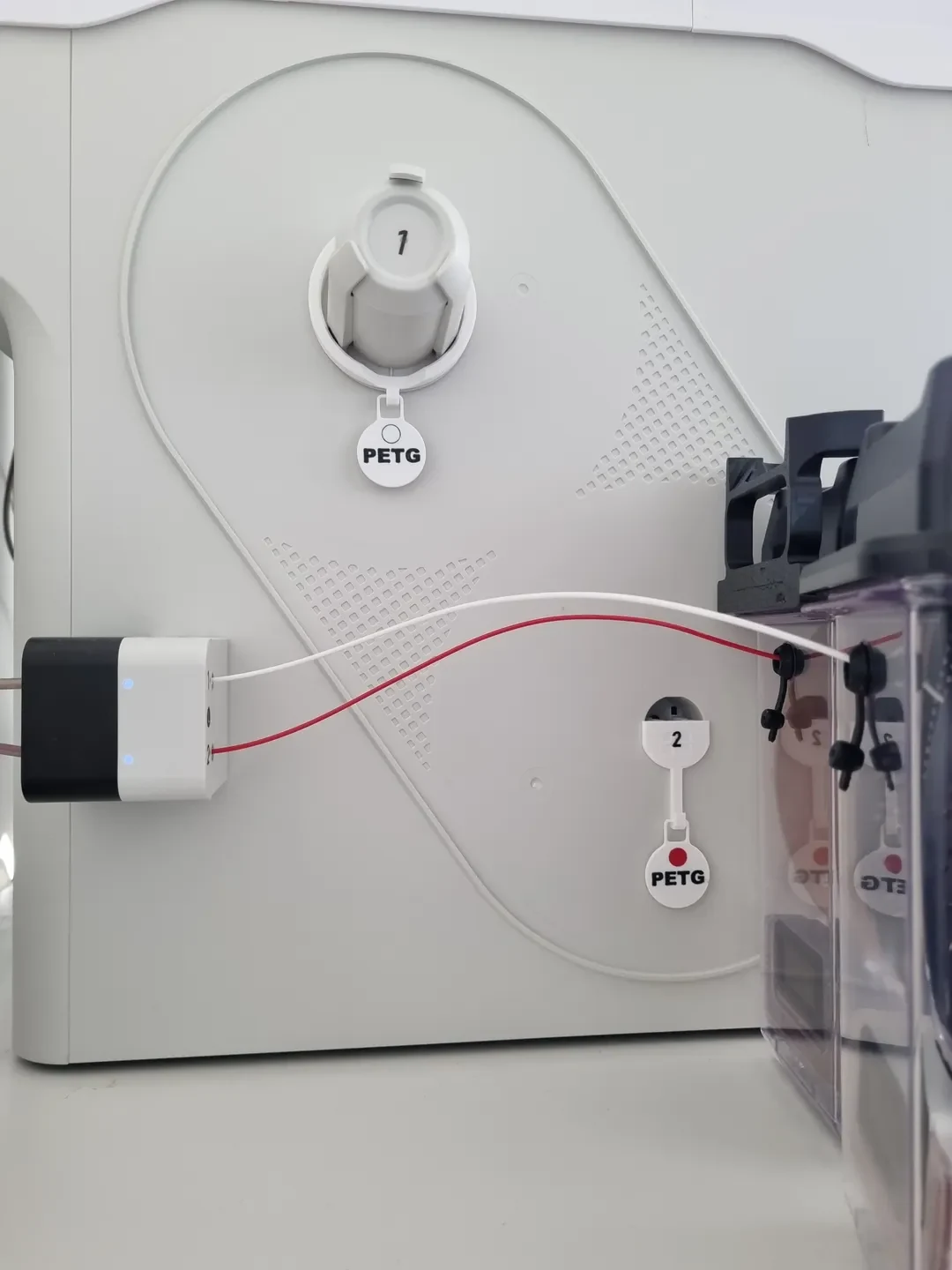

Держатель катушки RFID: кольцо с небольшим крючком для установки метки RFID при загрузке нити. Вы можете сжать держатель катушки вручную, чтобы кольцо было легче надевать и снимать.

Держатель RFID: небольшой крючок для RFID-метки, если вы не используете держатель катушки U1. Держатель защелкивается на месте держателя катушки, и его можно очень легко вынуть, слегка повернув.

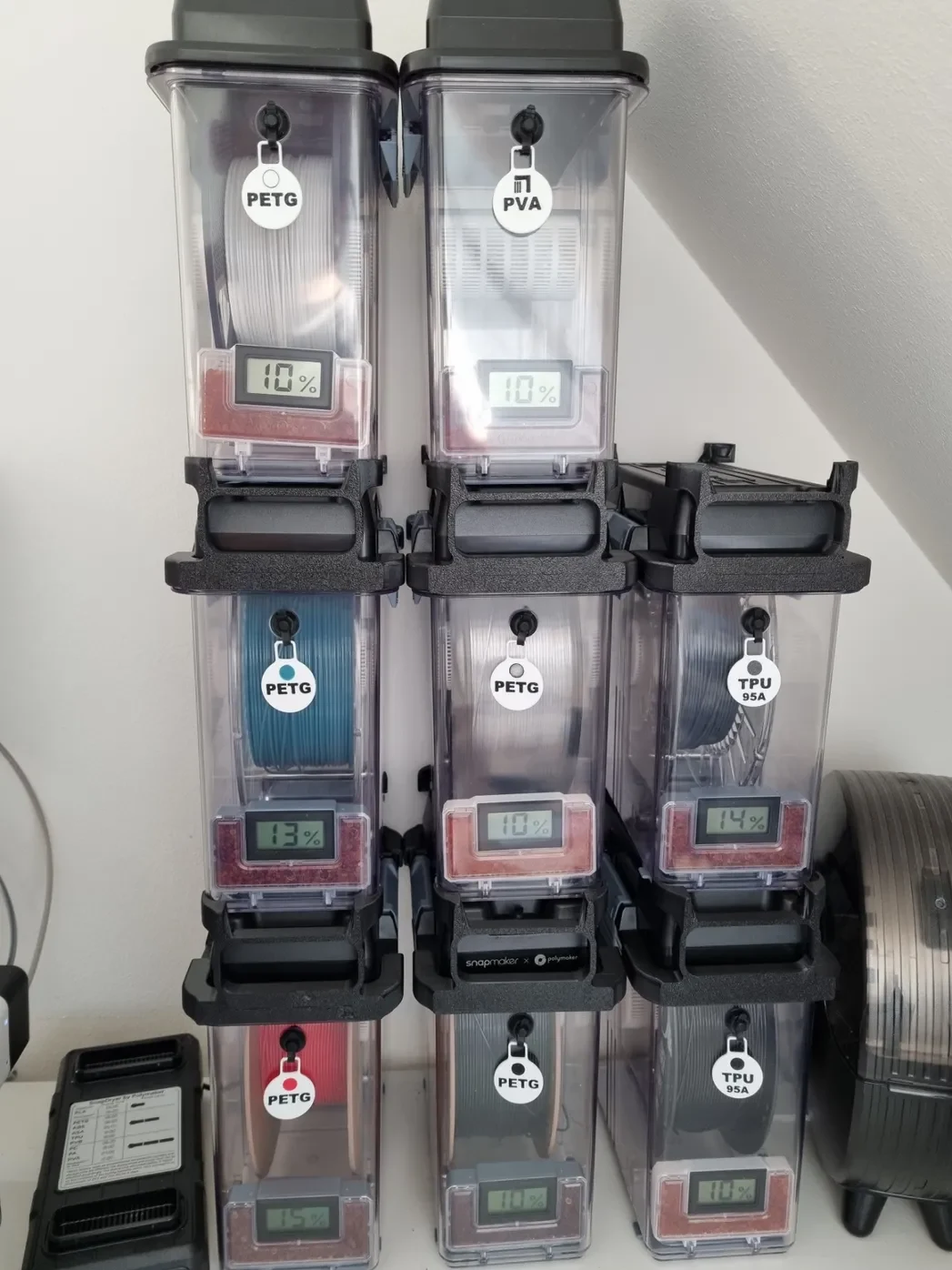

Соответствующие специальные RFID-метки, которые я также использую в качестве этикеток для своих коробок Snapdryer.

Возможно, вы захотите добавить номер инструмента на деталь держателя RFID, чтобы избежать путаницы. Пример я поместил в прикрепленный файл 3mf.

Никакого сверления, никакого клея, никаких постоянных модификаций вашего U1.

Только не забудьте сначала надеть метку на держатель, а затем подавать нить в автоподатчик. (Потому что U1 считывает метку только при первом включении автоподатчика, по крайней мере, в моей текущей прошивке.)

Обновить

Добавлены версии с номерами 1-4.

Обновление 2

По отзывам Эндрю добавлены более короткие держатели RFID. Длина оригинального крючка позволяет биркам находиться точно в том же положении, что и в версии с держателем катушки. Но длина не имеет значения, и более короткий держатель идеального размера просто способен удерживать бирки, как и любой другой держатель, чтобы удовлетворить считывателя U1.
