Настраиваемый держатель для ключей...

[Обновление: 04.01.2022]: Добавлено на этот сайт.

[Обновление: 28.02.2022]: Исправлена проблема с простой вставкой.

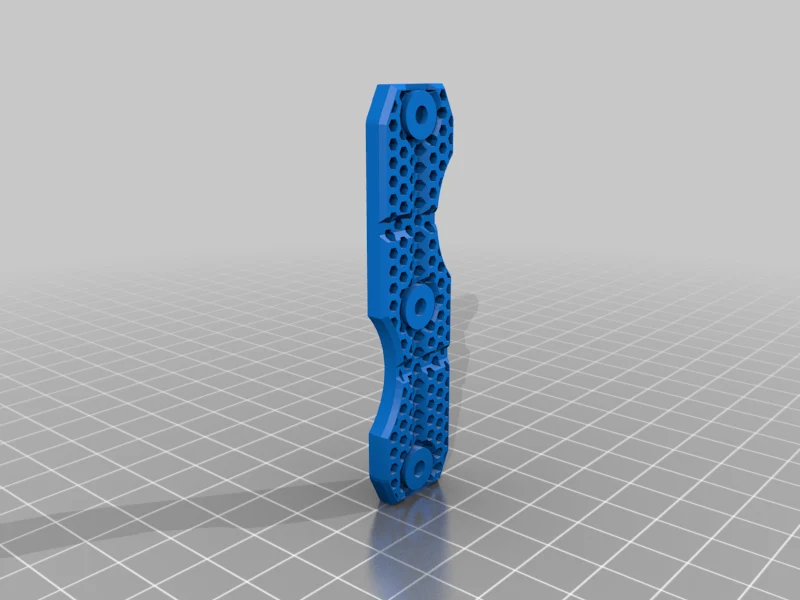

[Обновление: 19.02.2022]: добавлен шестигранный шаблон и исправлена проблема с зазором.

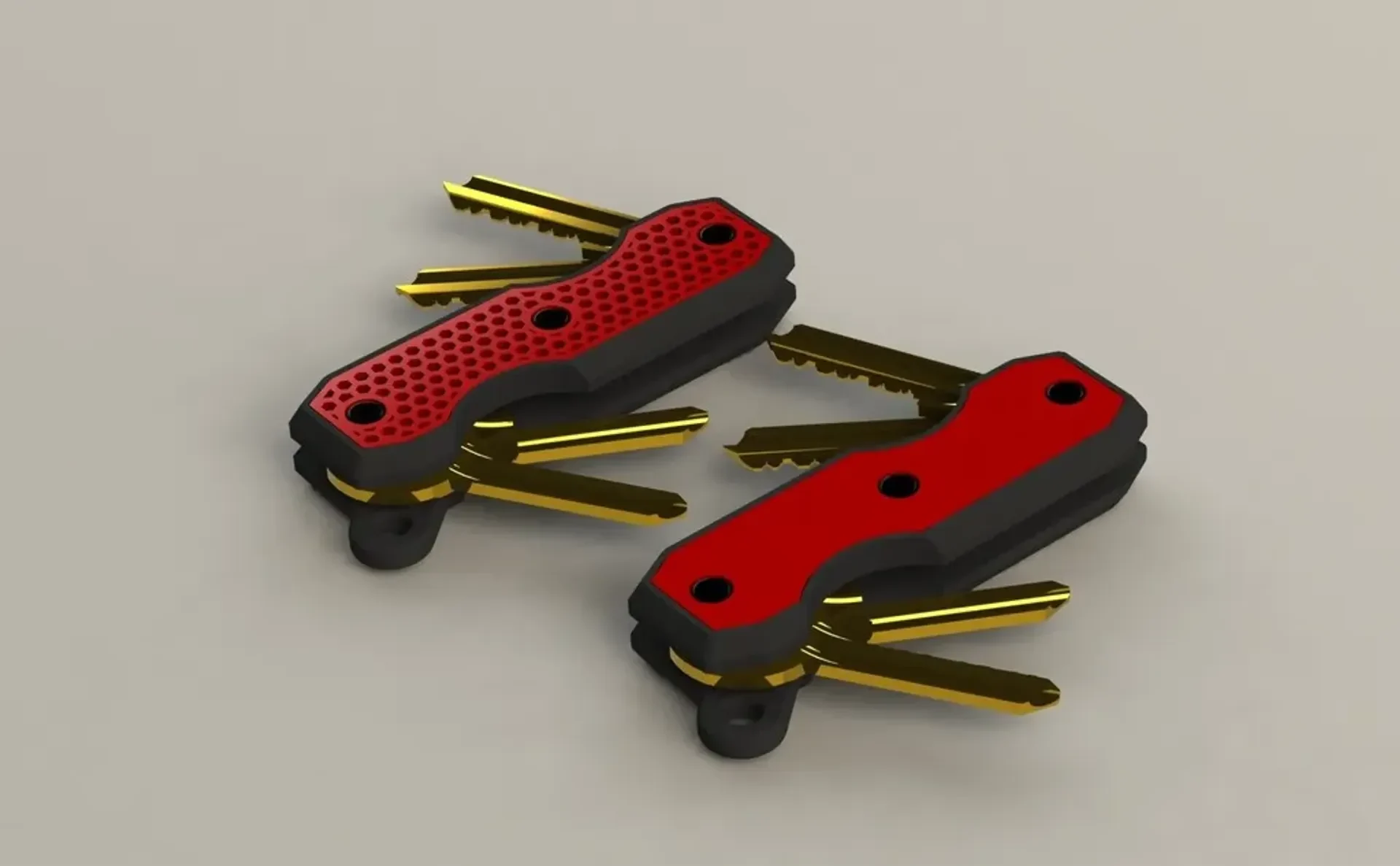

Настраиваемый держатель для ключей

Просматривая старые файлы наthingiverse, я нашел ключницу Proteus от ProteanMan. Я решил, что хочу создать свою собственную программу с несколькими дополнительными функциями.

Файлы для скачивания

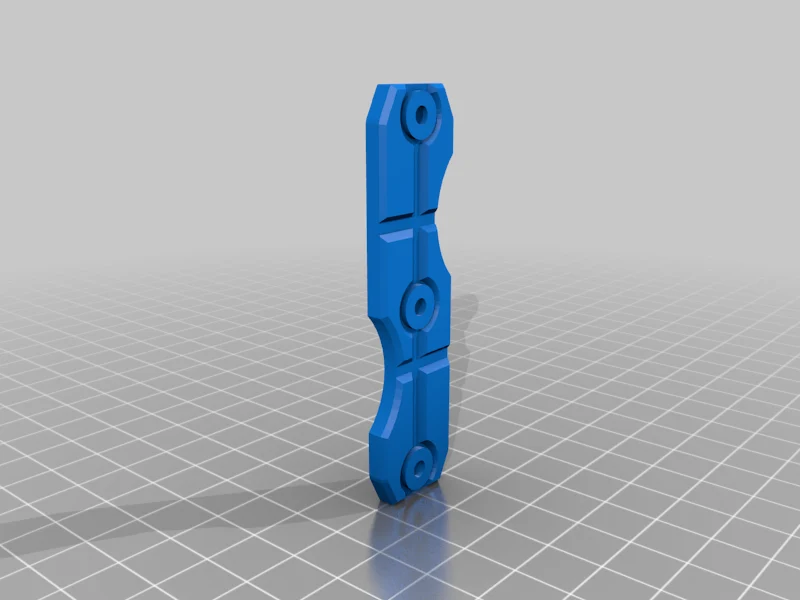

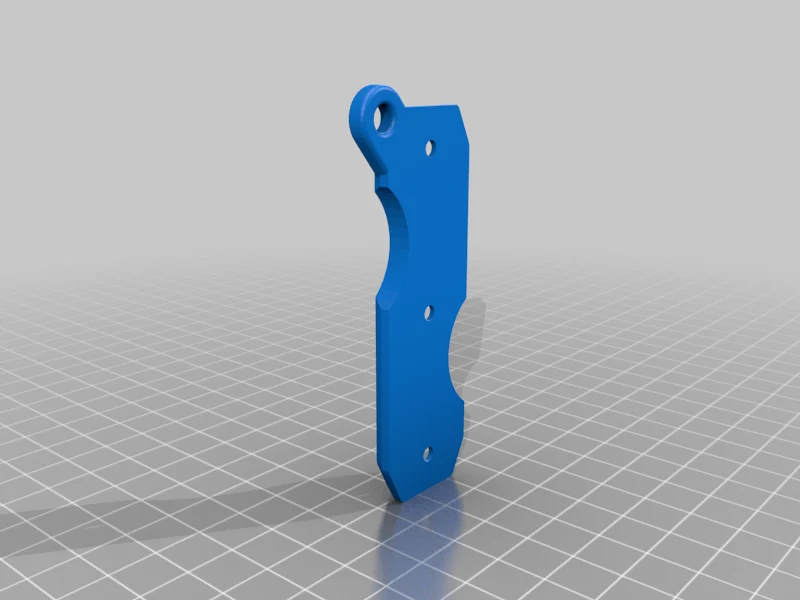

Вам необходимо будет загрузить файл базового ключа, а также файл твердого ключа или файла шестигранного ключа.

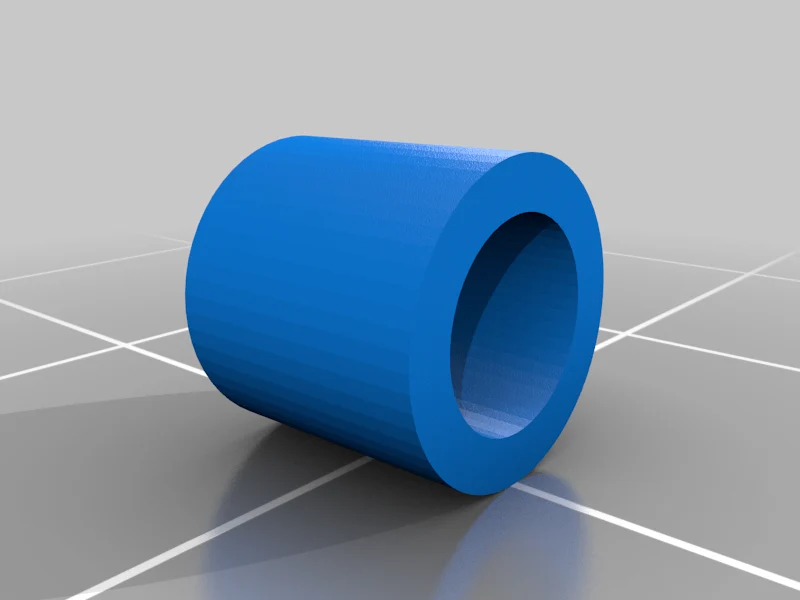

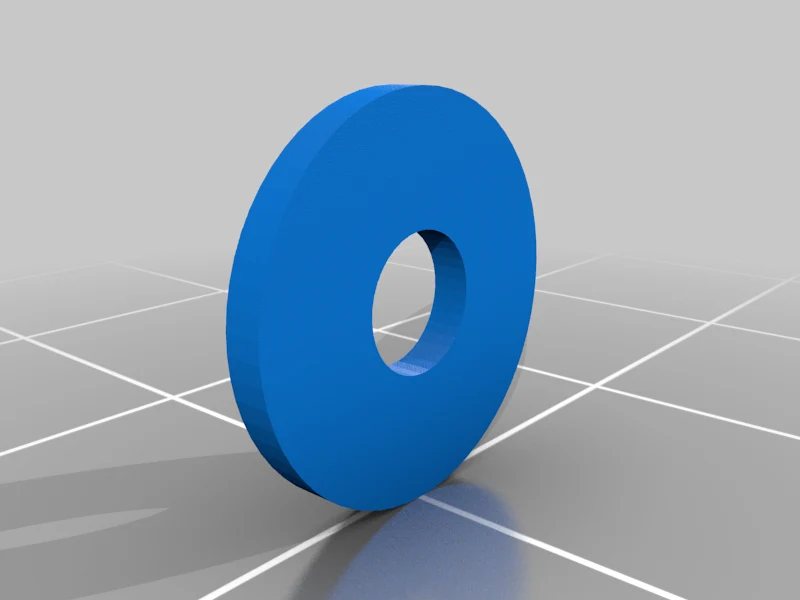

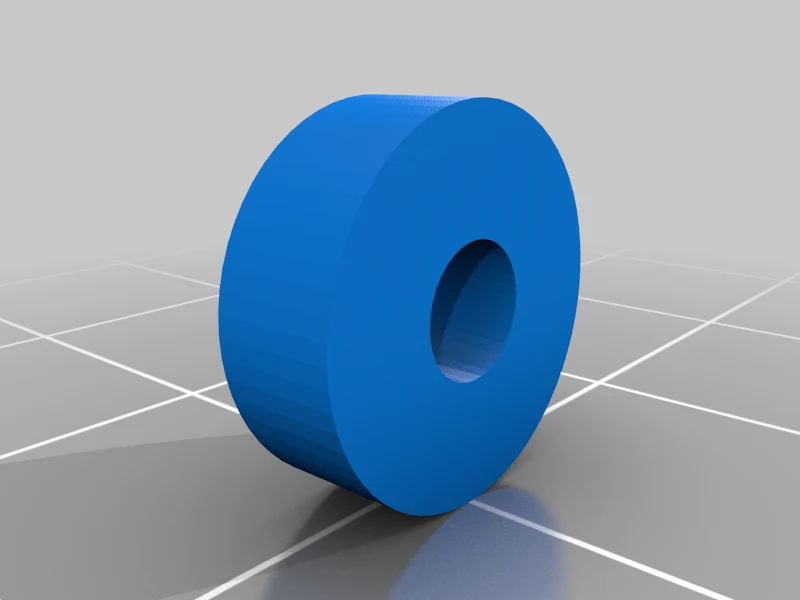

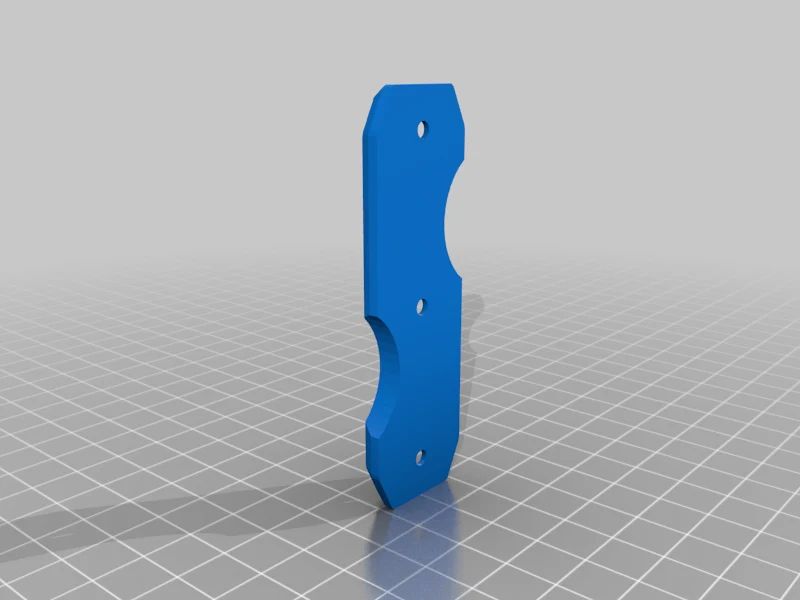

Кроме того, вы можете загрузить файл-прокладку, это необязательно, но оно предоставляется. Кроме того, вам могут потребоваться прокладки другого размера, чем те, которые я предоставил, в этом случае либо масштабируйте предоставленную проставку по оси Z в срезе до необходимой высоты, либо создайте свою собственную.

Печать

Печатайте ровно на кровати с довольно высоким заполнением для большей прочности.

В зависимости от ориентации вставок может потребоваться поддержка. Перед печатью дважды проверьте, правильно ли закреплены отверстия во вставках.

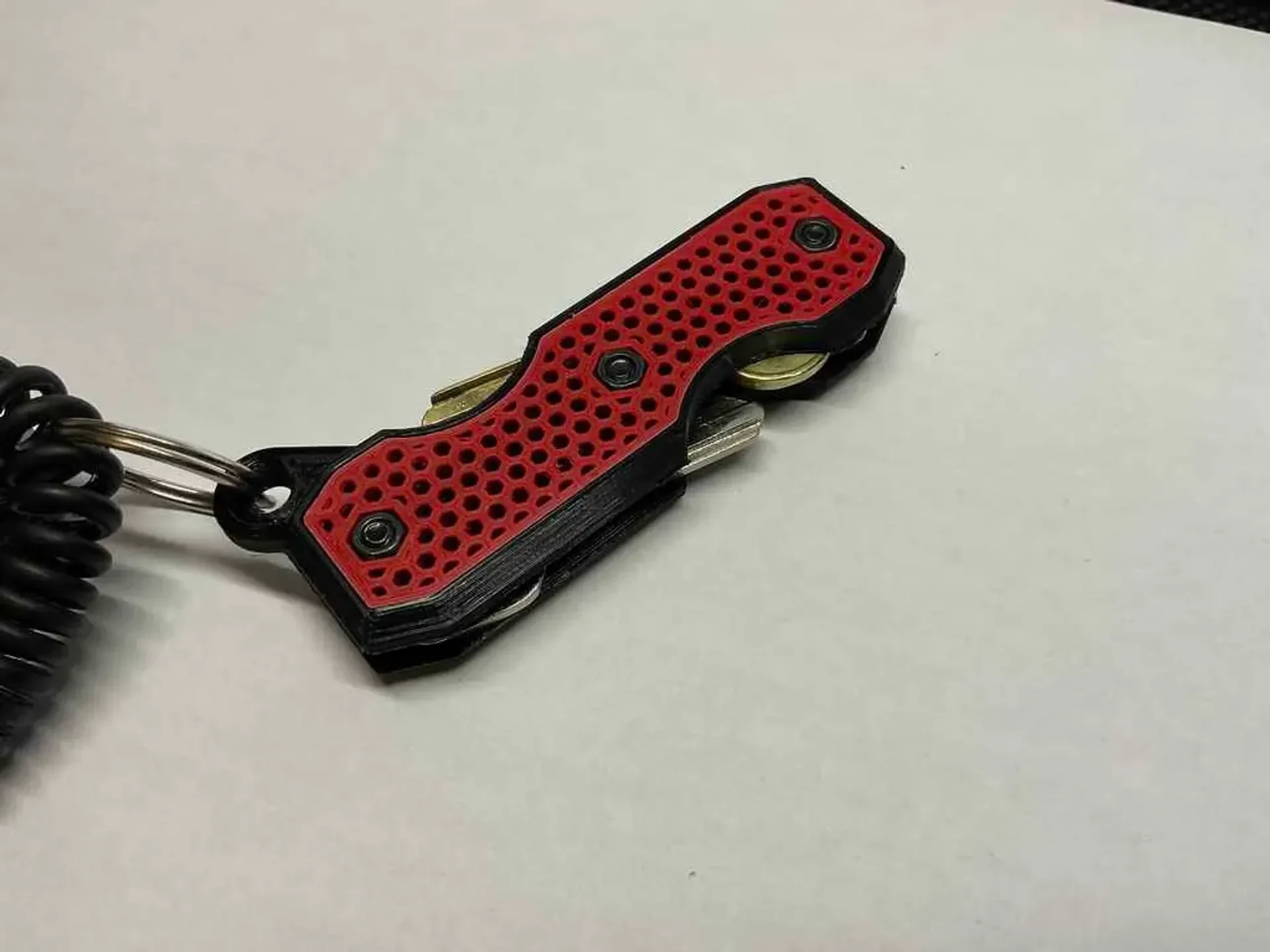

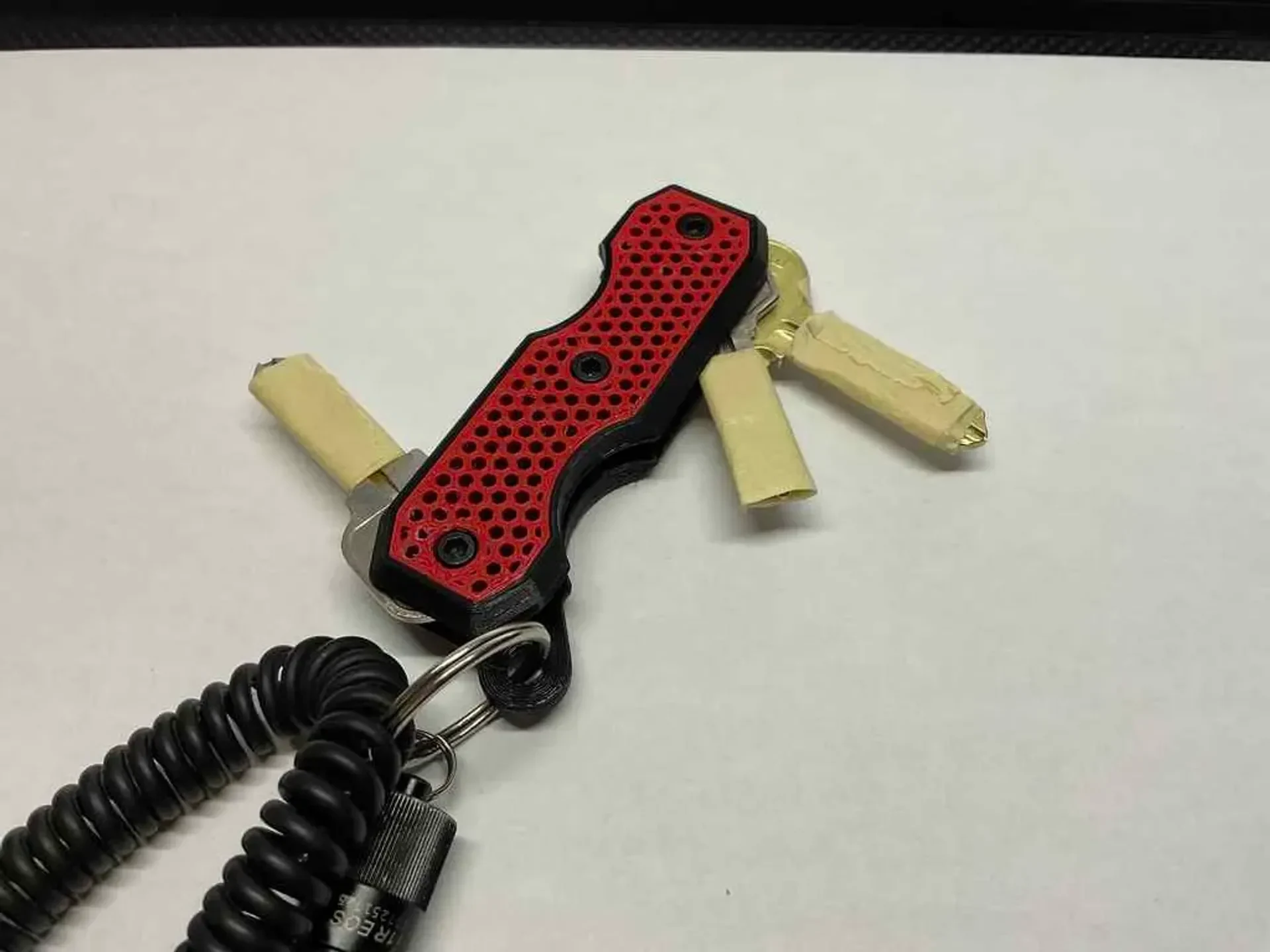

Тот, который я напечатал, был сделан из PolyLite Black PETG и PolyTerra Army Red PLA.

Части
3 x M3x (Толщина ключа+Толщина прокладки+7 мм)
3 гайки М3
Сборка

При желании распечатайте все детали и прокладки и сложите их вместе. Затяните 3 винта, стараясь не перетянуть средний, и при необходимости сгладьте края.

Дизайны

Не стесняйтесь брать вставные детали и добавлять к ним свой собственный дизайн, в этом и заключался их смысл.

Проект был выполнен в SolidWorks, файлы деталей для вставок включены для упрощения редактирования, если у вас есть доступ к SolidWorks.
