openConnect - собственная система коннекторов openGrid....
Система коннекторов с открытым исходным кодом, разработанная специально для openGrid. Я попросил у Дэвида разрешения использовать имя «openConnect» и надеюсь, что оно станет официальной системой коннекторов openGrid.

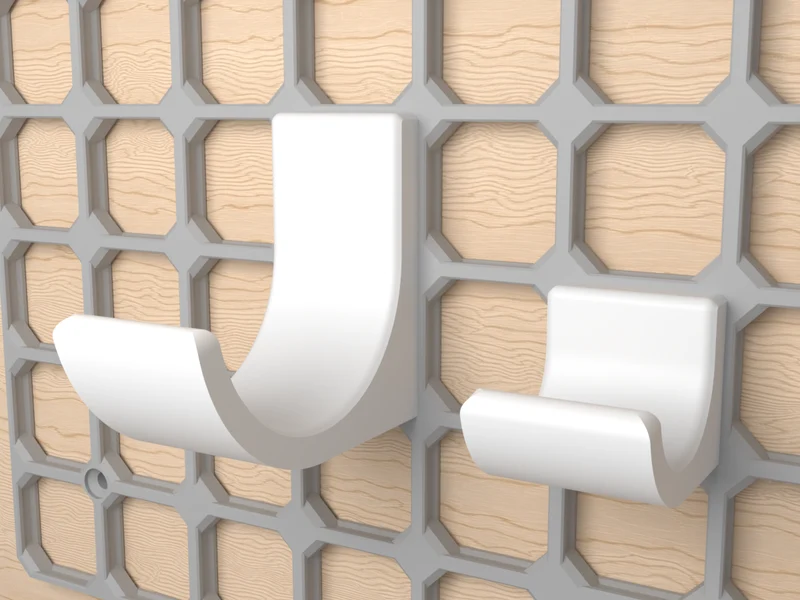

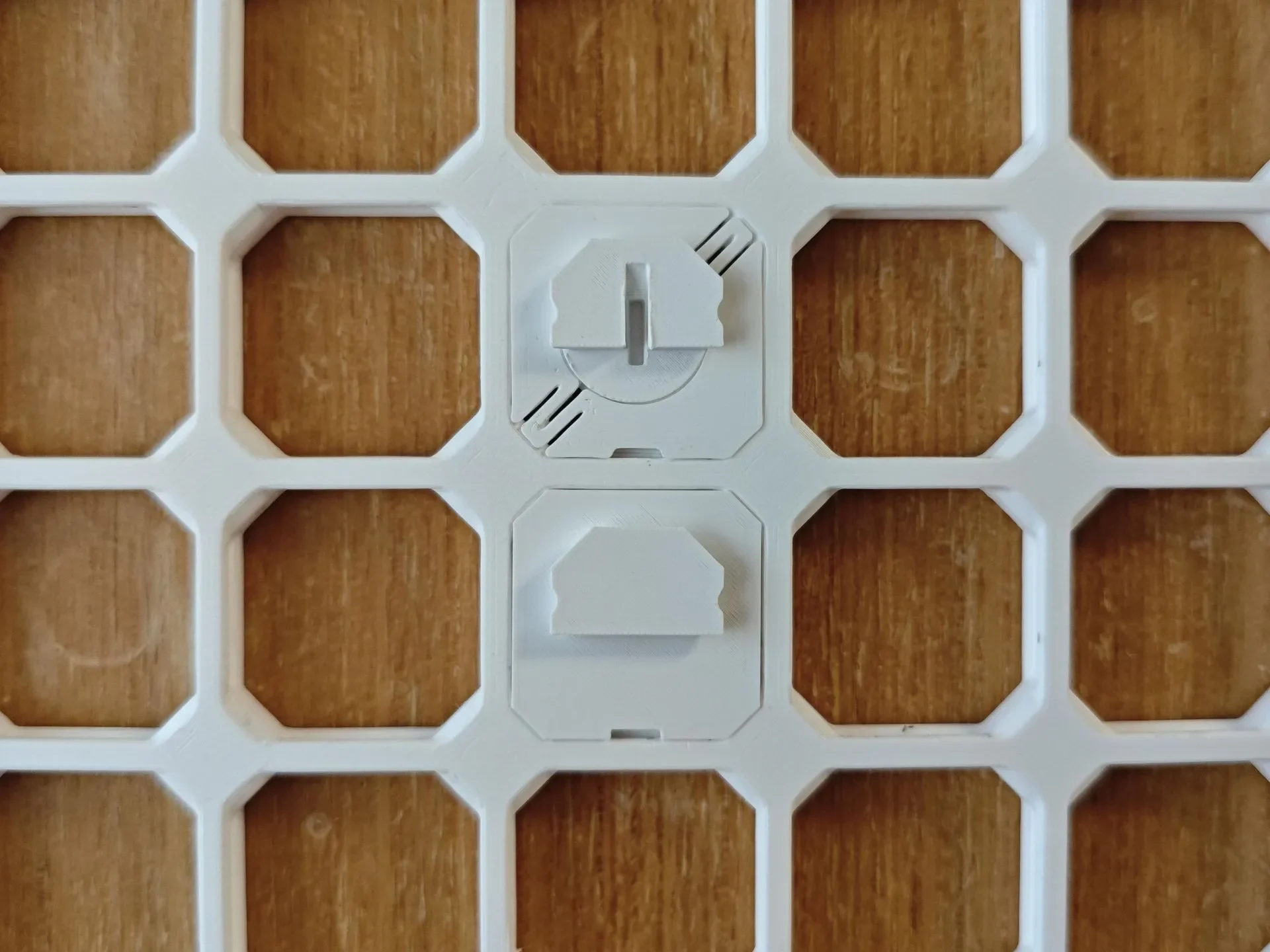

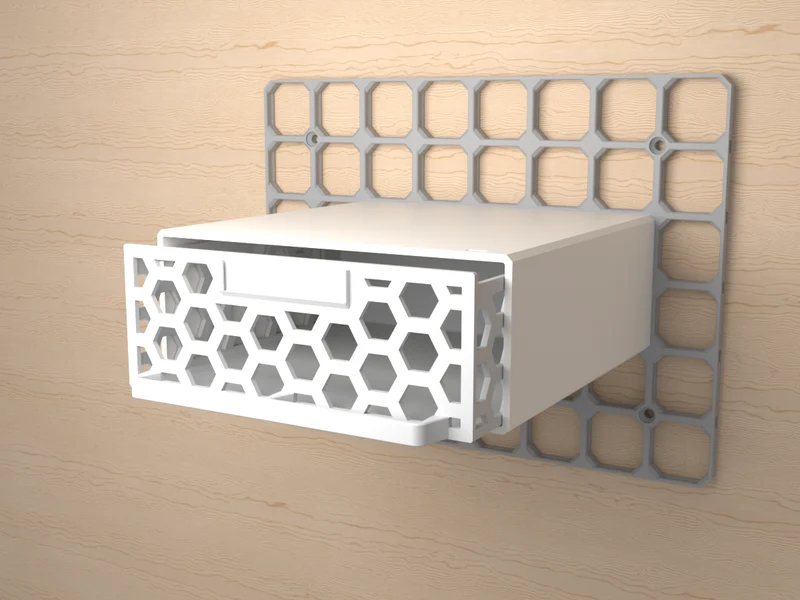

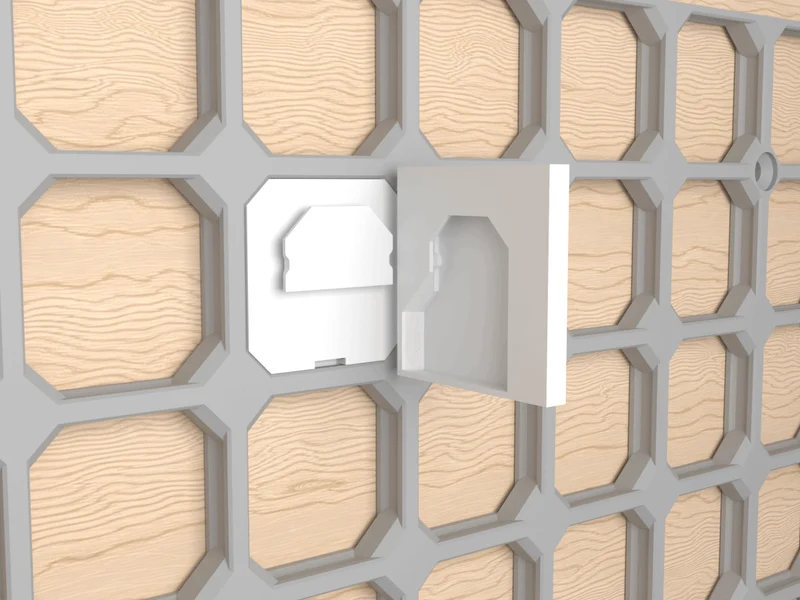

На этой странице модели представлены слоты, защелки и винты openConnect в формате .stl, а также их исходные файлы в формате .scad. Некоторые детали также предоставляются в форматах .f3d и .step. Настройщик (openconnect_plate.scad) генерирует пластины слотов openConnect. В основном он предназначен для дизайнеров, которые хотят добавить слоты openConnect в свои собственные модели, поэтому я рекомендую большинству пользователей сначала начать с одного из готовых генераторов.
Мои модели openConnect:
Почему openConnect вместо MultiConnect?

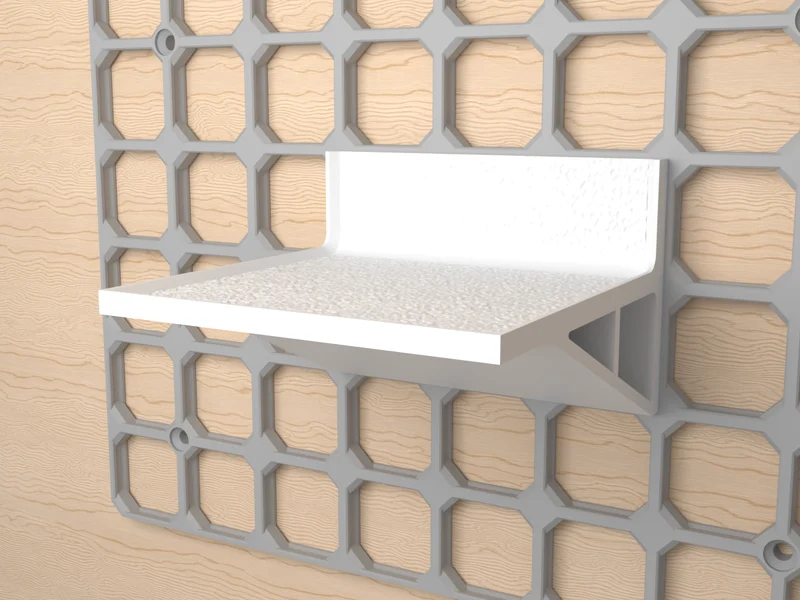

— Ориентация печати: слоты openConnect можно печатать на боковых сторонах. С MultiConnect это невозможно, поскольку его круглая форма создает свес более 45 градусов. Поддержка большего количества ориентаций печати открывает новые возможности дизайна, а также значительно увеличивает прочность некоторых моделей. Например, обратите внимание на генераторы Sturdy Hook и Sturdy Shelf.
— Размер: openConnect меньше: 17 x 10,6 мм по сравнению с 20 x 20 мм у MultiConnect. Это позволяет каждому слоту полностью поместиться в одну п��итку openGrid толщиной 28 мм. MultiConnect слишком велик для этого, что часто приводит к тому, что несущую нагрузку приходится только на самый верхний слот.
— Глубина: openConnect тоньше: 2,6 мм по сравнению с 4 мм у MultiConnect. Помимо экономии нити и места, это удерживает центр массы ближе к стене, уменьшая нагрузку на крепление. В сочетании с наличием слота в каждой плитке openConnect может быть более надежным, чем MultiConnect, в практическом использов��нии, несмотря на то, что он менее громоздкий.

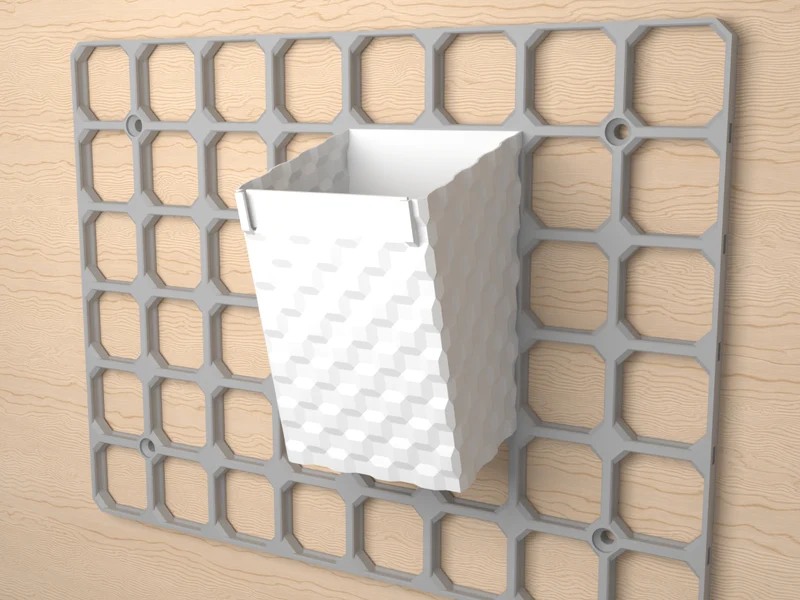

— Режим вазы: openConnect включает вариант слота для моделей, предназначенных для печати в режиме вазы. Посмотрите пример генератора контейнеров режима вазы и смело создавайте свои собственные модели режима вазы с помощью файлов.
— Обратная совместимость (частичная): openConnect частично обратно совместим с MultiConnect. Например, если у вас уже есть круглый держатель MultiConnect, созданный с помощью генератора деталей MultiConnect от BlackjackDuck, вы можете надеть его на соединители openConnect. Это не идеальное решение, но оно должно работать достаточно хорошо для многих случаев использования и облегчить переход.
— Цель: Как видно из названия, MultiConnect изначально был разработан для Multiboard. Хотя позже она была адаптирована к openGrid, в двух системах плат используются разные размеры плиток (28 мм в OpenGrid и 25 мм в Multiboard), поэтому детали, разработанные для одной системы, несовместимы с другой. Это очень сбивает с толку и часто приводит к тому, что пользователи печатают модели, которые они не могут использовать. openConnect предоставляет openGrid собственный язык коннектора, поэтому мы можем быть уверены, что модели с «openConnect» в названии всегда будут работать с openGrid.
Для дизайнеров сообщества: не стесняйтесь включать эти защелки и винты в свои профили печати, если это облегчит использо��ание ваших моделей.
Настройщик («openconnect_plate.scad») генерирует панель слотов openConnect, которую вы можете прикрепить к своим собственным моделям. На выбор есть три типа: «Стандартные» слоты для добавления к моделям, «Негативные» слоты для вычитания и слоты «Режима вазы» для моделей, созданных с учетом режима вазы.
Руководство по настройке слотовой пластины:
Установите «тип_слота».
«Стандарт» создает прорезную пластину, которую можно прикрепить к другой модели.
«Негативный» создает геометрию паза, которую можно вычесть из другой модели.
«Режим вазы» создает вариант слота, совместимый с вазой, для моделей, предназначенных для печати в режиме вазы.
Установите «plate_size_unit». По умолчанию для определенных физических размеров установлено значение «мм», но вы можете изменить его на «сетка», если хотите, чтобы пластина была кратна размеру плитки openGrid (28 мм).
Установите размер тарелки. Используйте «plate_horizontal_size» и «plate_vertical_size». Если вы используете «мм» в качестве единицы измерения и размер пластины не кратен 28, вы можете настроить «plate_slot_horizontal_alignment» и «plate_slot_vertical_alignment», чтобы изменить выравнивание сетки слотов.
Уст��новите «plate_extra_thickness». Используйте 0, когда
