openGrid - саморасширяющаяся привязка.........

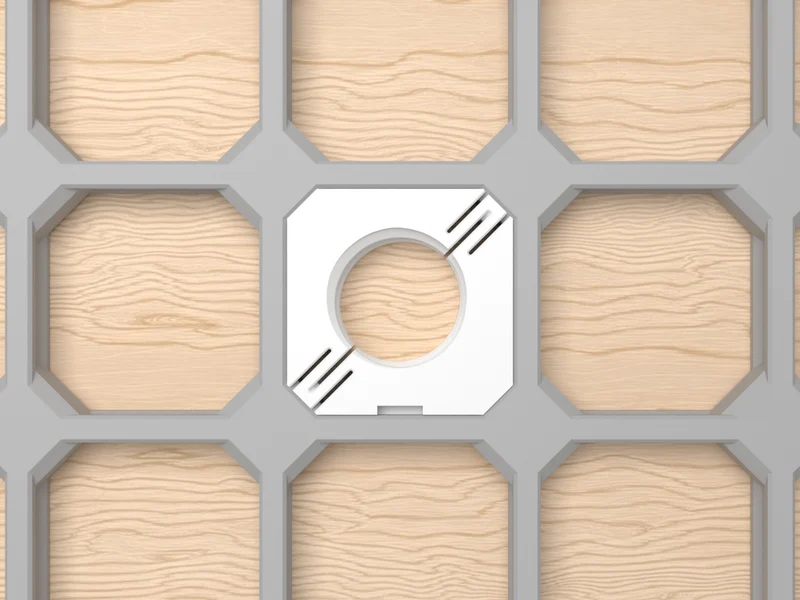

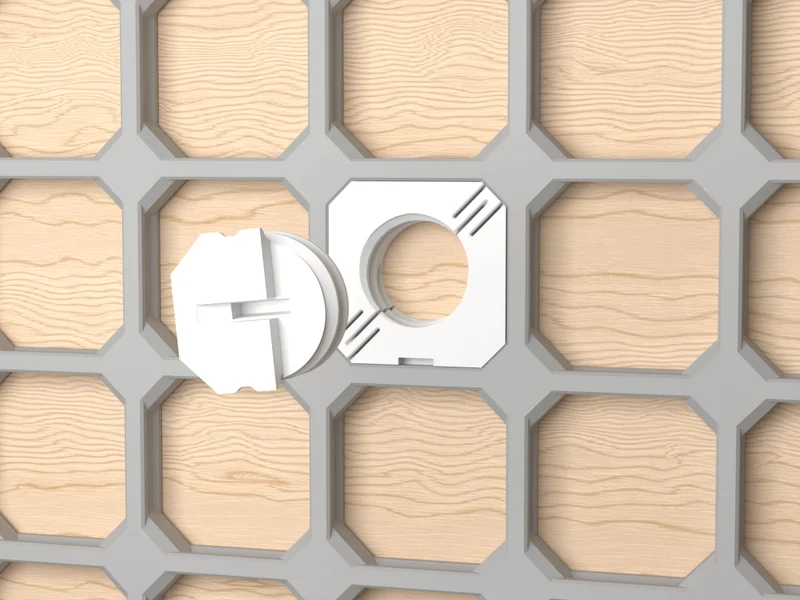

Саморасширяющаяся оснастка с открытым исходным кодом для openGrid, доступная в версиях Standard и Lite. Он основан на официальной застежке openGrid Дэвида Д. с механизмом разделенной пружины, который расширяется при затягивании разъема. Это обеспечивает более плотную фиксацию защелки на доске, в то же время позволяя настроить посадку для различных нитей.
Привязки и винты предоставляются в виде файлов .3mf и .stl, поэтому в большинстве случаев нет необходимости использовать настройщик (opengrid_expanding_snap.scad). Но если вы обнаружите, что защелки по умолчанию слишком свободны или слишком туги для вашей нити, вы можете использовать Настройщик для настройки параметров «expand_distance».
Для дизайнеров сообщества: не стесняйтесь включать эти защелки и винты в свои профили печати, если это облегчит использование ваших моделей.
(Необязательно) Руководство по настройке:
Выб��рите «snap_thickness». Выберите «Стандартный» или «Облегченный» в зависимости от используемой вами платы openGrid. Текущая оснастка Lite имеет толщину 4 мм и соответствует платам openGrid Lite.
Выберите «snap_body_shape». Используйте «Направленный» для вертикальных настенных досок или «Симметричный» для горизонтальных досок, часто используемый с Underware.
Выберите «generate_screw». В большинстве случаев я рекомендую вариант openConnect, но MultiConnect по-прежнему доступен для обеспечения совместимости.
Настройте расстояние расширения. Отрегулируйте «expand_distance_standard» или «expand_distance_lite», если застежка слишком свободна или слишком тугая с вашей нитью. Увеличьте значение для более плотного крепления или уменьшите, если защелку сложно установить.
Установите разные параметры:
«uninstall_notch_width» — отрегулируйте небольшую выемку, чтобы привязку было легче удалить, или установите значение 0, чтобы отключить ее.
«add_snap_expansion_distance_text» — добавляет расстояние расширения к привязке, что полезно при тестировании различных настроек.
Модель имеет открытый исходный код под лицензией CC-BY 4.0. Как и все модели OpenSCAD, которые я разработал для openGrid, ее можно найти в этом репозитории GitHub. Не стесняйтесь использовать код; отзывы и предложения приветствуются.
Обновление от 17 января 2026 г.: openConnect теперь является рекомендуемым вариантом соединителя. Винты MultiConnect по-прежнему доступны для обеспечения совместимости.
Обновление от 22 ноября 2025 г.: резьба теперь по умолчанию имеет тупое начало, что должно помочь предотвратить перекрещивание резьбы и чрезмерное затягивание. Тупые нити имеют декоративный символ «замок» внизу. Если вы предпочитаете более раннюю версию, измените «threads_type» на «Basic» в настройщике.
Обновление от 04 сентября 2025 г.: внизу добавлена отметка для удаления. Угол смещения резьбы по умолчанию теперь соответствует исходным привязкам Дэвида.
Основная редакция 08.08.2025: воссоздана модель в OpenSCAD, добавлена поддержка стандарта openGrid, обновлено создание резьб��, увеличена толщина защелки Lite с 3,4 мм до 4 мм и улучшена геометрия пружины.
