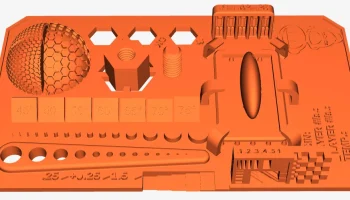

Калибровочный тест 3Dwork SLA/смола
Более подробная информация и руководство → Английский Испанский

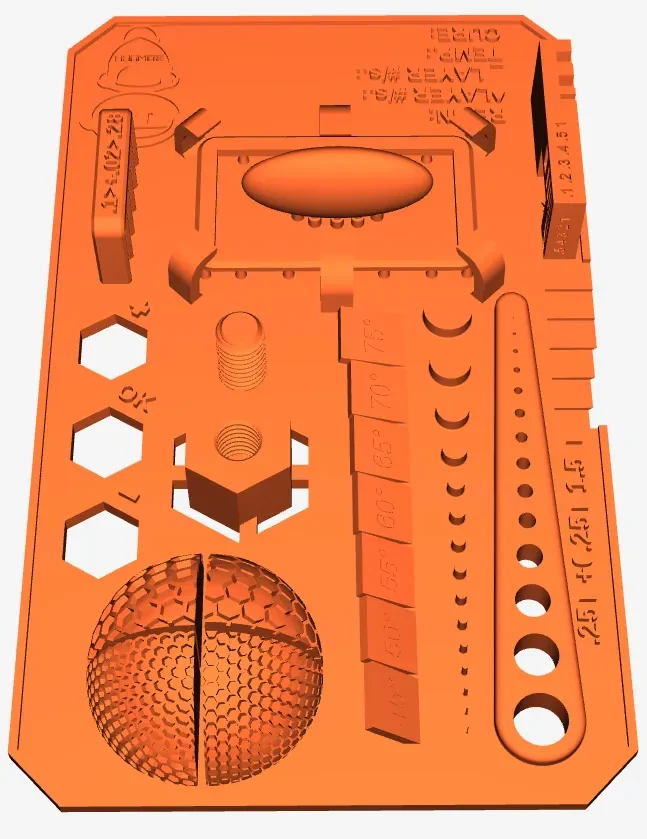

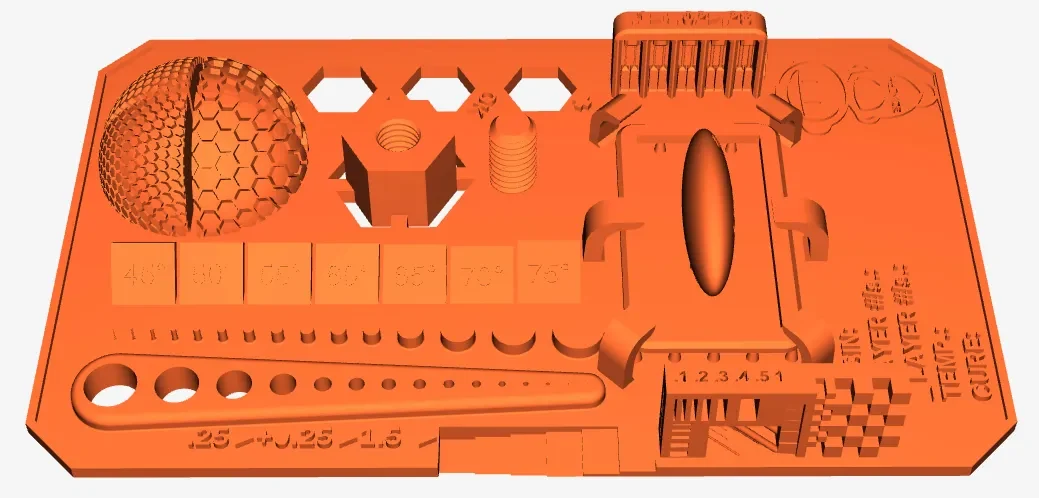

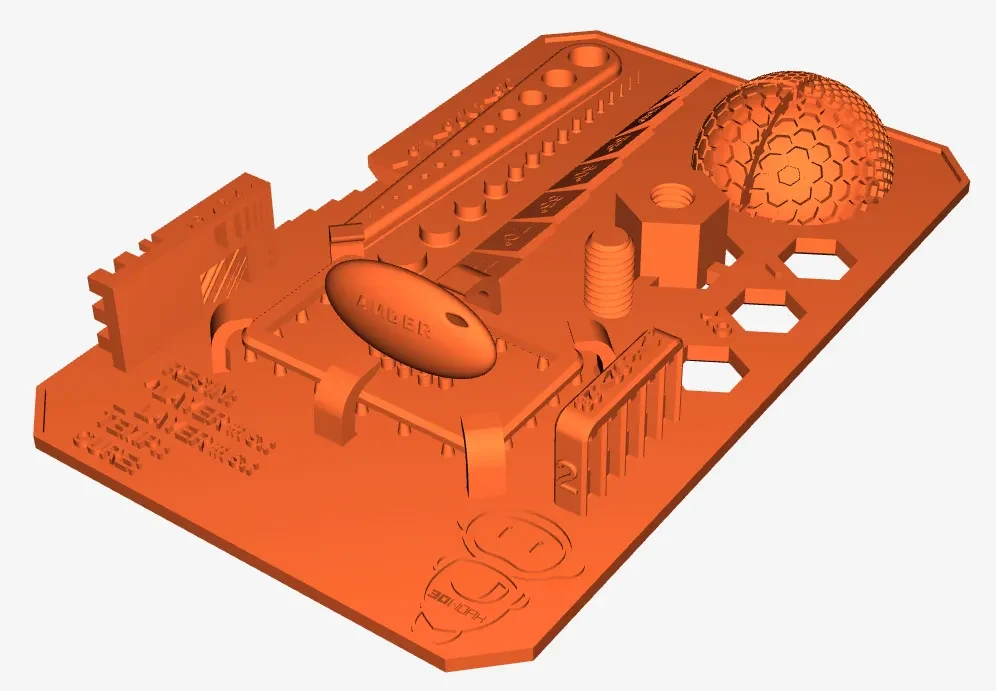

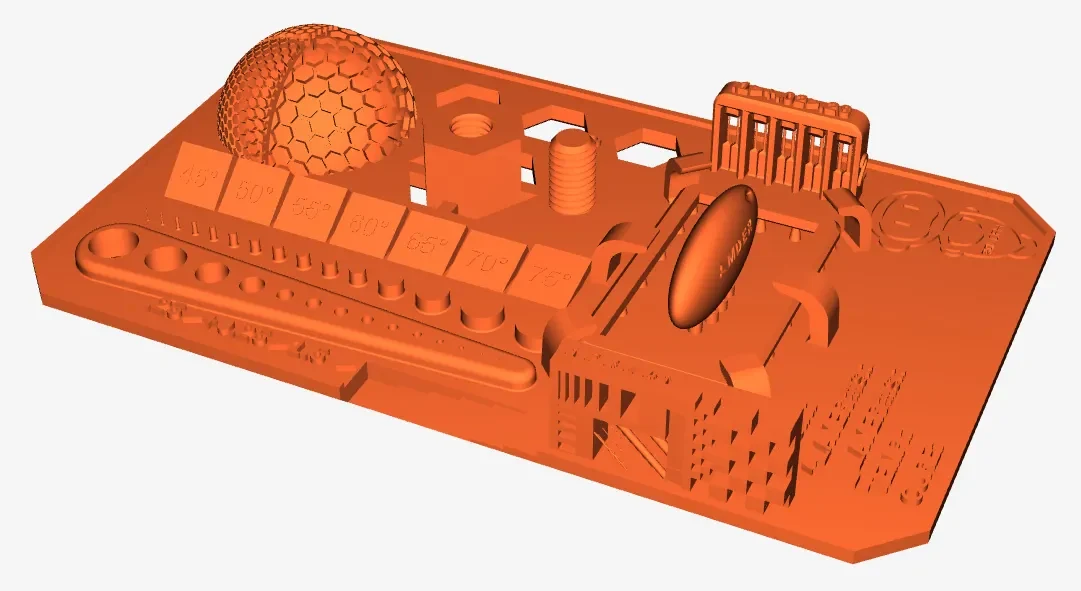

В 3Dwork мы провели комплексный тест, который, с нашей точки зрения, является наиболее полным тестом для настройки нашего полимерного принтера:

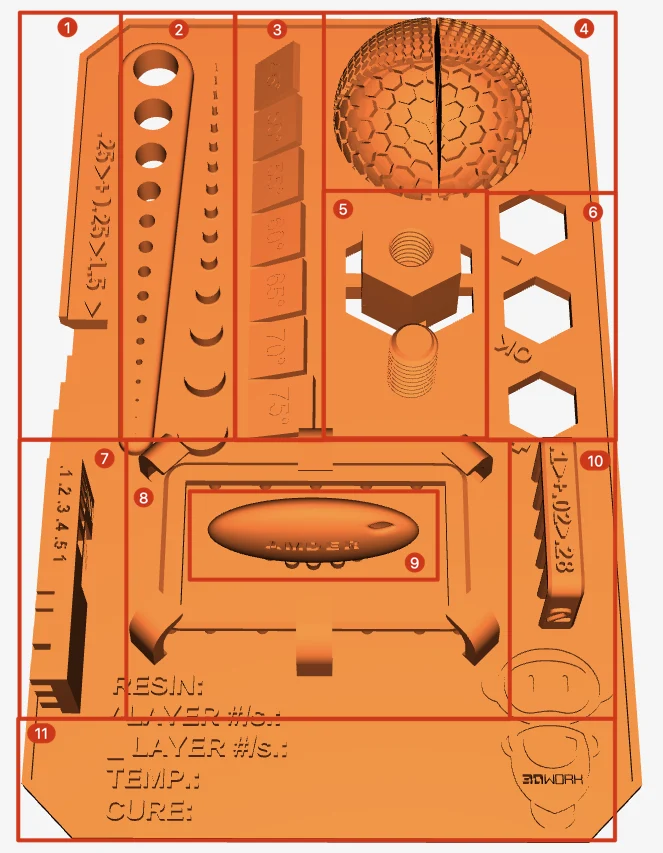

В число испытаний вошли:
(1) Ступени. Эта часть теста позволяет нам проверить, насколько надежны наши первые слои, где у нас есть шаг, на котором мы можем измерить толщину от 0,25 до 1,5 мм с шагом 0,25 мм. Мы можем использовать его в качестве руководства, когда речь идет о том, насколько ровна наша платформа и как влияет точность размеров на ось Z, когда мы делаем отпечатки, прикрепленные к нашей платформе.
(2) Штифты и пробелы (Матрица проверки фотонстеров v2), у нас есть ряд положительных и отрицательных столпов.
При экспонировании мы увидим, что в плоскости отрицательных столбов (просветов в плоскости) они большей частью закрыты.
Низкая выдержка, мы увидим, что не все штифты сформированы правильно.

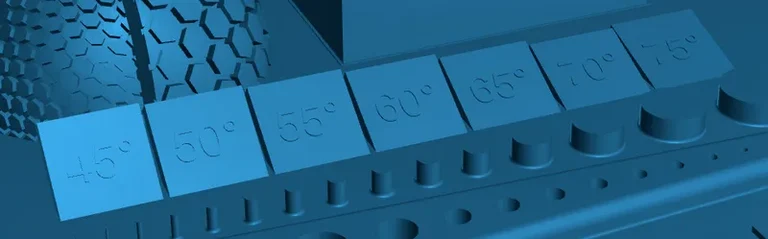

(3) Углы: используя угловые столбцы, мы увидим, как наш принтер создает плоские поверхности, и увидим оптимальные углы для нашей машины и эффект сглаживания.

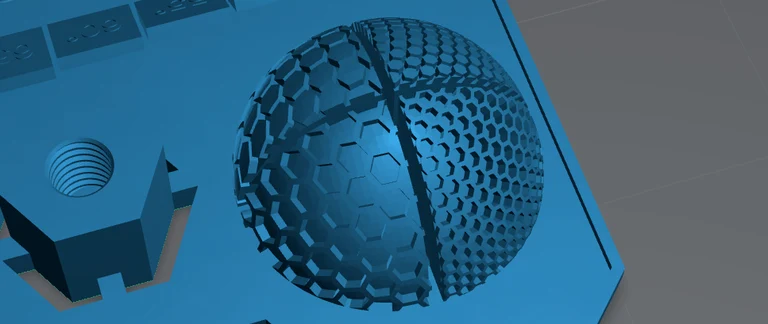

(4) Текстурирование (Phrozen RP Tester). Эти тесты помогут нам определить уровень детализации, который мы можем найти в сложных шаблонах. Кроме того, мы можем видеть, как область с узорами на полусфере влияет на высоту слоя и значения сглаживания (типичные ступеньки, которые появляются на поверхности наших отпечатков).
При передержке мы увидим мало четкости в различных текстурах или даже полное единство.
Низкая экспозиция, некоторые узоры не будут формироваться правильно, поскольку они не соединяются друг с другом.

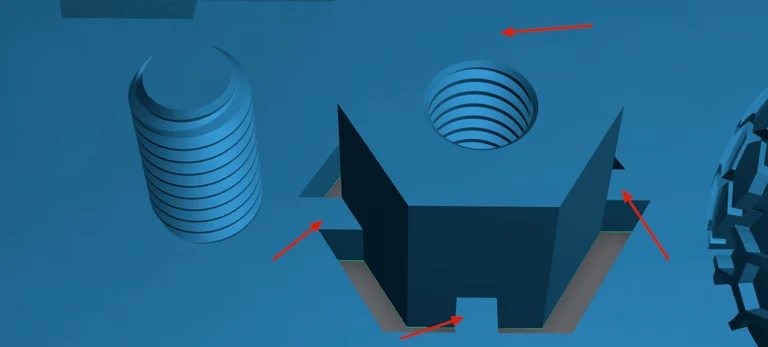

(5) Винт, этот тест состоит из двух частей… одна — цилиндр с винтовой резьбой, а другая — его негатив, который мы должны удалить из теста, прорезав 4 гнезда. Этот тест позволяет нам проверить допуски и расширение смолы.
(6) Шестигранник (смола Mundo3D Maker Test Exposure Resin), в основном состоит из отверстий по форме/размеру шестигранного ключа на 4 мм.
Если ключ входит в центральное отверстие с надписью «ОК», он должен входить без какого-либо люфта или давления.
Если ключ войдет в отверстие с символом +, нам придется увеличить время выдержки на 0,1 секунды.
Если ключ войдет в отверстие с символом -, нам придется уменьшить время выдержки на 0,1 секунды.
(7) Вертикально (Калибровочная матрица Майкла) — тест, который даст нам очень полезную информацию, когда мы увидим пределы надежного построения фигур в вертикальной плоскости. Включены простые тесты по шаблонам, мосты, диагональные столбцы.
При выдержке мы увидим, что цифры вверху читаютс�� неправильно, а некоторые области полностью закрыты, паттернам не хватает четкости.
Низкая экспозиция, мосты имеют тенденцию падать или неправильно формироваться, узоры не закрываются или диагональные колонны формируются неправильно.
(8) Конусы (на основе Exposure Tester v2 Денниса Ванга), по сути, конструкция моста должна выходить правильно и не свисать с колонн. Советуем вам просмотреть следующее видео для получения дополнительной информации.
У нас есть три теста поддержки, основанные на значениях по умолчанию, используемых в Chitubox:
— СВЕТ (основа 0,8мм, наконечник 0,3мм)
— СРЕДНИЙ (основание 1 мм, кончик 0,4 мм)
— ТЯЖЕЛЫЙ (основа 1 мм, кончик 0,6 мм)
(9) Овал сглаживания (Amder Antialiasing Test от Денниса Ванга), с помощью этого рисунка мы можем увидеть, как наш принтер и его конфигурация ведут себя при создании сложных изогнутых объектов. Чтобы улучшить его качество, мы поиграем со значениями сглаживания. Высота слоя также влияет на качество отделки.
(10) Столбы/опоры (на основе калибровочных коробок J3D Tech). В этом тесте моделируется конструкция опор толщиной от 0,1 мм до 0,28 мм (переход между ними составляет 0,02 мм). Если они сформированы неправильно, это обычно указывает на то, что нам нужно больше внимания к ним, хотя не обязательно, чтобы они все были сформированы в зависимости от принтера и конфигурации.
(11) Данные, в этой области можно записать:
Смола, которую мы используем для теста
Количество и время нормальных слоев
Количество и сроки нанесения базовых слоев
Температура во время испытания
Время отверждения
