Кронштейн нагревателя принтера Mars 4 Ultra Resin с крепл...
Монтажный кронштейн нагревателя для принтера Elegoo Mars 4 Ultra Resin с использованием специального стандартного нагревателя на 12 В, 5 А.
https://www.amazon.com/dp/B0BL6WZPM9?psc=1&ref=ppx_yo2ov_dt_b_product_details
https://www.amazon.com/dp/B0CMQ8GPY7?psc=1&ref=ppx_yo2ov_dt_b_product_details
Устройство поставляется с нагревателем, блоком питания 12 В, 5 А и кабелями питания.

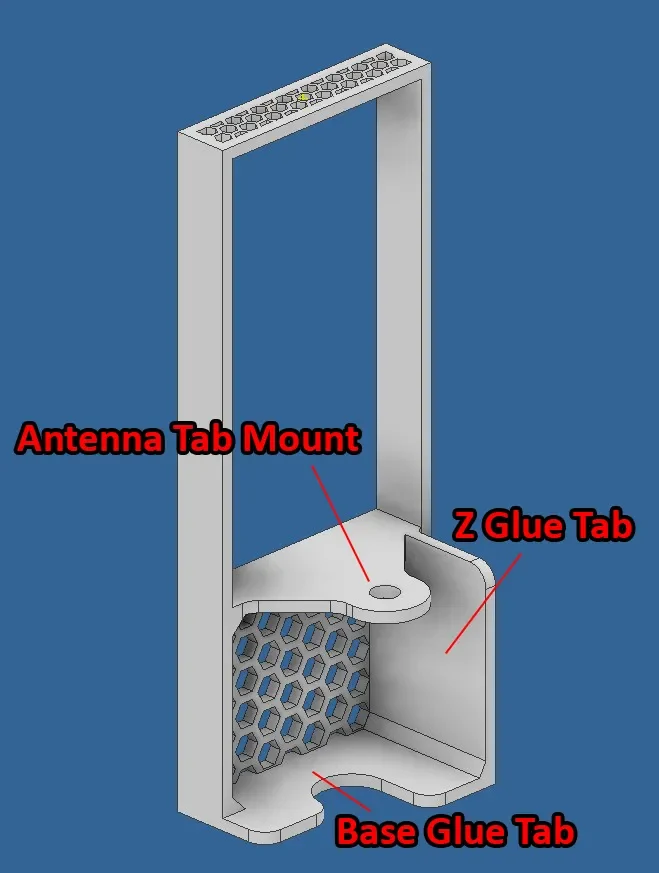

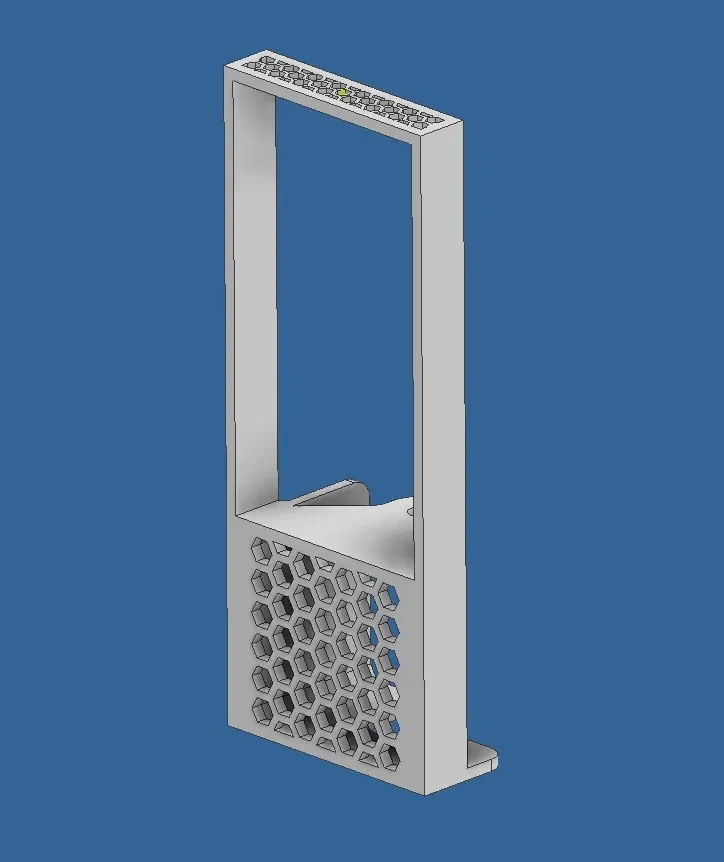

Кронштейн представляет собой цельный файл для печати, который просто приклеивается горячим клеем к основанию и к боковой вкладке, которая прилегает к Z-рамке принтера. Нагреватель плотно прижимается к кронштейну.
Чтобы не просверлить отверстия в принтере для кабелей питания нагревателя, используйте Riser, который я создал.
https://www.printables.com/model/710358-elegoo-mars-4-ultra-resin-printer-cover-riser

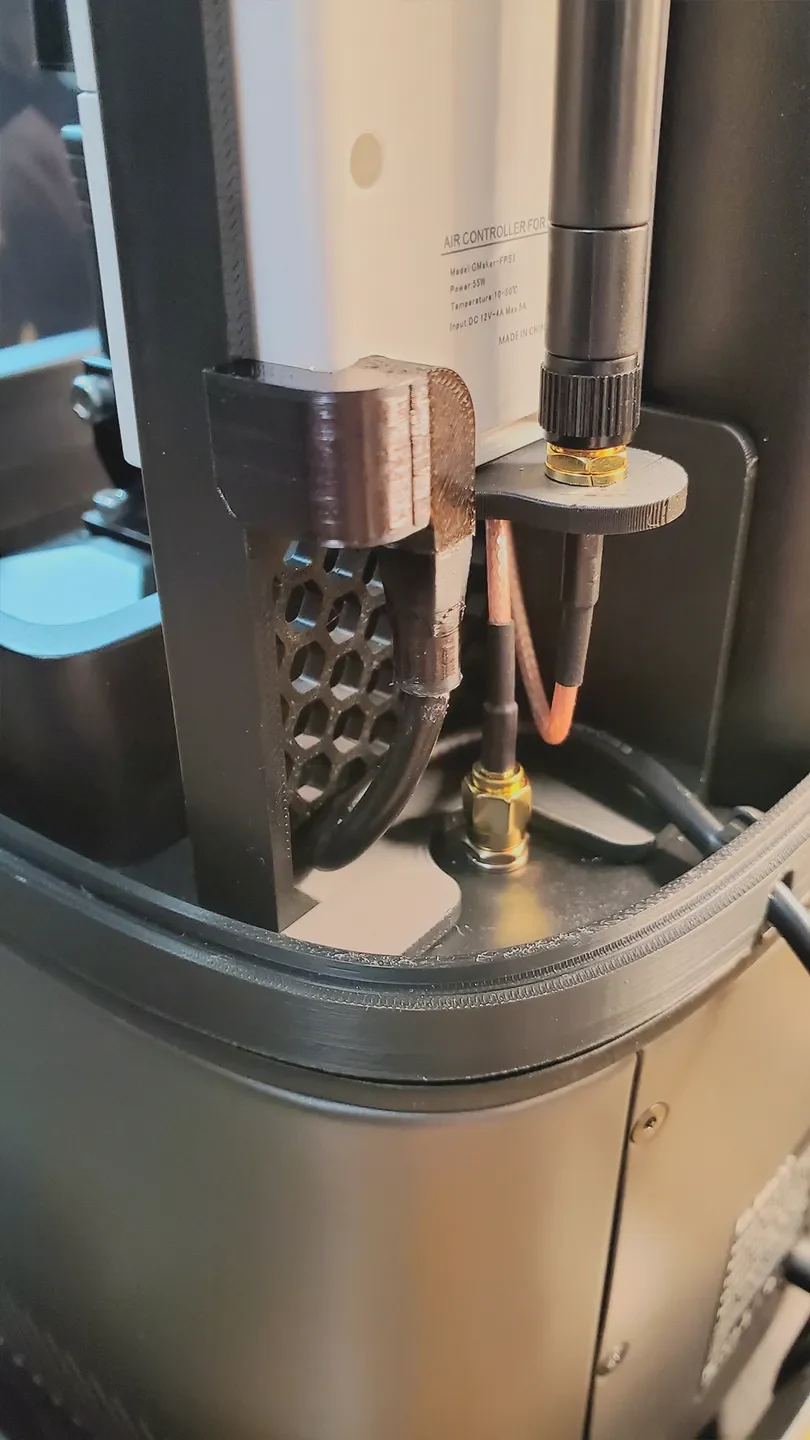

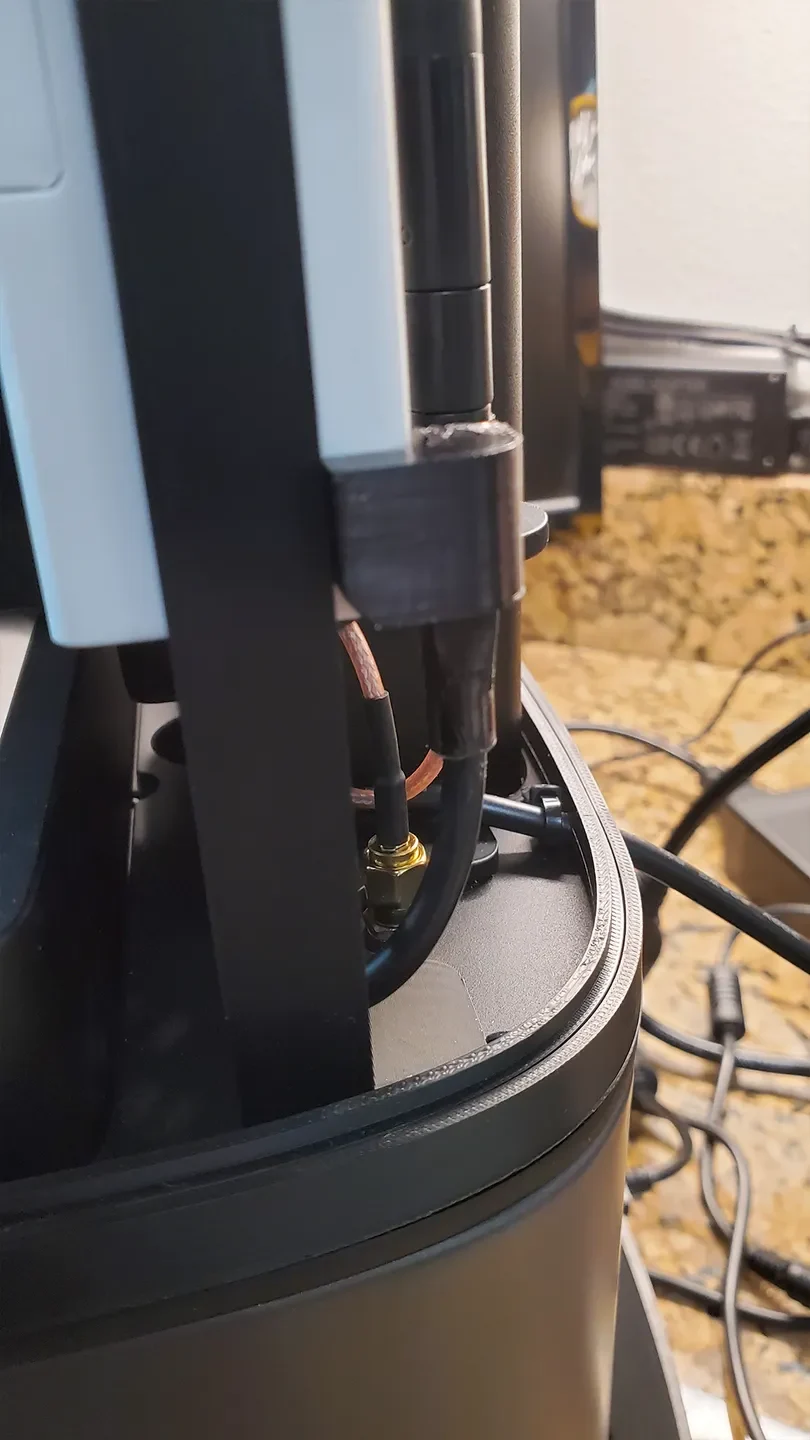

Поскольку в принтере Mars 4 Ultra Resin с левой стороны используется угольный фильтр, а с правой стороны имеется антенна для Wi-Fi, пространство ограничено, поэтому этот кронштейн подходит для установки нагревателя и обеспечивает возможность перемещения существующей антенны вверх.

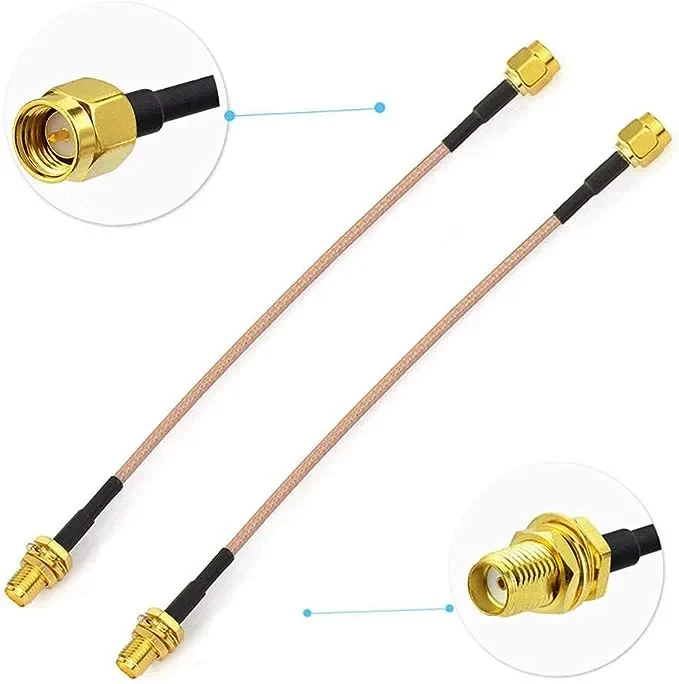

Вам понадобится антенный кабель с гибким выводом (НЕ ИСПОЛЬЗУЙТЕ кабель RP SMA). Кабели, совместимые с полом, см. на изображениях.
Крепление SMA на переборке к штекерному антенному удлинителю SMA RG316, 6 дюймов
https://www.amazon.com/dp/B081BHHPHQ?ref=ppx_yo2ov_dt_b_product_details&th=1
ПРИМЕЧАНИЕ:....
Для приклеивания кронштейна используйте горячий клей, так как другие клеи будет трудно удалить, если возникнет такая необходимость.
Если вы приклеите кронштейн горячим способом, обращенный прямо вперед, вам придется модифицировать прилагаемый кабель питания, так как транспортировочный кабель не позволит крышке сдвинуться с места, и он слишком жесткий, чтобы его можно было сгибать. Если сгибать кабель для принудительной установки, он может сломаться, и у вас все равно возникнут проблемы с установкой чехла.

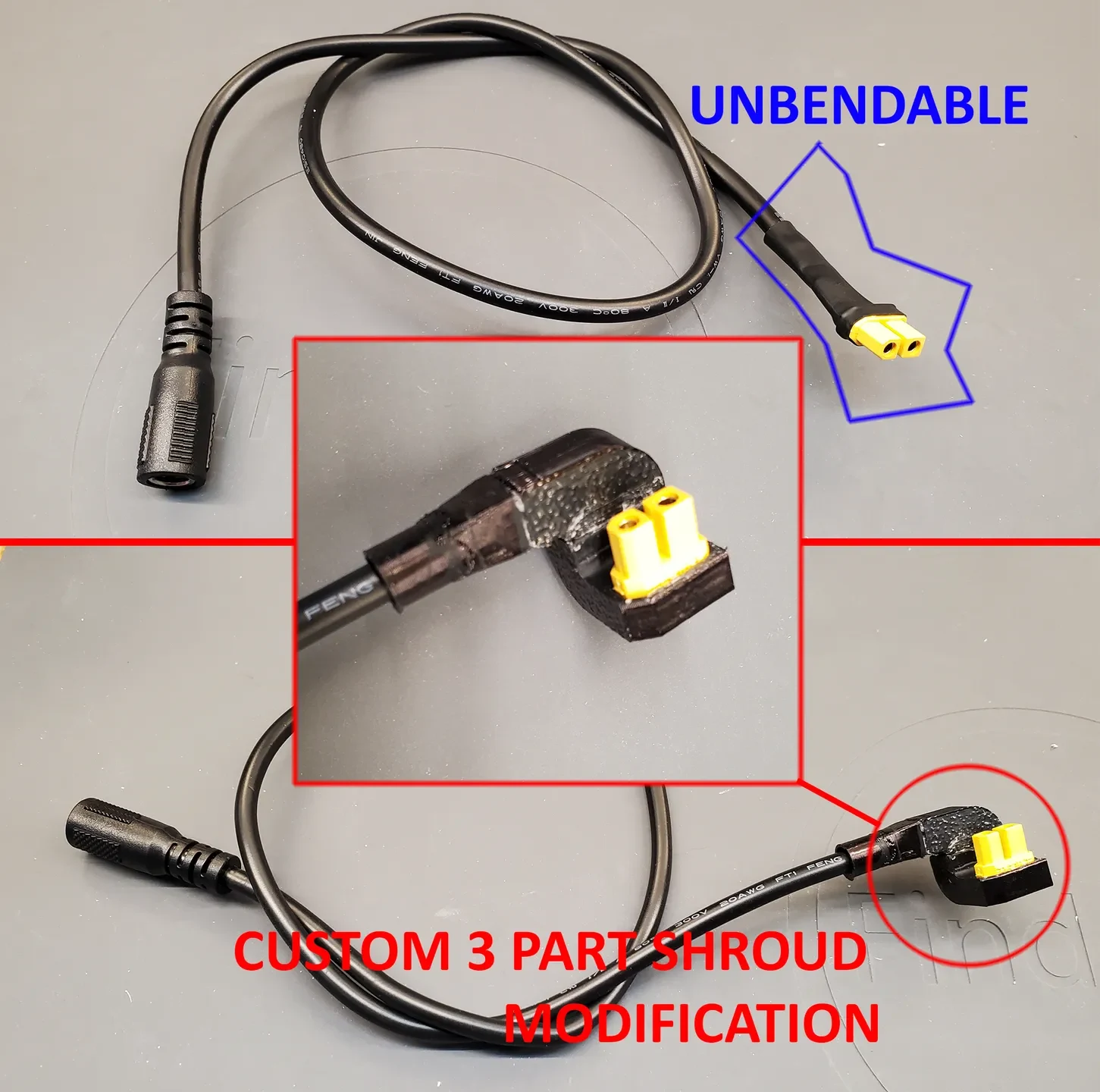

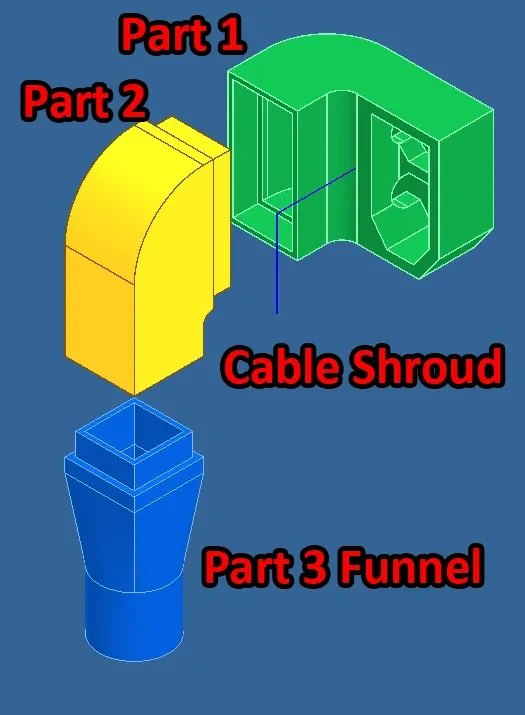

Есть 2 решения проблемы с силовым кабелем. Либо установите кронштейн под углом, согните кабель так, чтобы он не мешал установке крышки (или) Подгоните кабель питания, отрезав желтый штекер, добравшись до припаянных клемм вилки, затем обрезав клеммы, чтобы они не выступали наружу, и припаяв провода обратно к вилке под углом 90 градусов к вилке. Для этого варианта поставляется напечатанный на 3D-принтере кожух (3 части), который является более чистым вариантом, но требует от пользователя опыта пайки и пистолета для нанесения эпоксидной смолы или горячего клея. Перед перепайкой необходимо надеть на кабель 3 части кожуха. После перепайки нанесите горячий клей/или эпоксидную смолу на деталь 1 и быстро вставьте припаянную заглушку в деталь кожуха 1. После этого заполните часть кожуха 2 горячим клеем/эпоксидной смолой и вставьте ее на место. Повторите то же самое с частью 3 кожуха. (СМ. ИЗОБРАЖЕНИЯ ЗАГЛУШЕК И Т. Д.) Готовый собранный кожух будет плотно охватывать угол нагревателя.
Лучше всего решить, какой метод установки вы хотите использовать, прежде чем устанавливать кронштейн. Если вы выберете вариант 1 с наклоном кронштейна, вам нужно будет взять прилагаемый файл STP в приложение для моделирования и изменить модель так, чтобы боковая клейкая полоска, прикрепленная к вертикальной рамке Z, соответствовала выбранному вами углу. (Обратите внимание, что если приклеить только нижнюю часть, а не использовать боковую вкладку, установленный кронштейн станет хрупким.) Если вы выберете вариант 2 с нестандартным кабелем, сначала подготовьте кабель и кожух, прежде чем прикреплять кронштейн.
Этот кронштейн не требуется для обычного Mars 4, так как здесь нет антенны!
