Съемный держатель крышки кастрюли...

С этой моделью я хотел удовлетворить два требования: держатель должен вмещать как можно больше крышек кастрюль и максимально эффективно использовать доступное пространство в ящике.

Господа, могу сказать, что из всех 3D-отпечатков, которые я сделал до сих пор, у этого лучший WAF. Вы знаете, что я хочу сказать. :-)

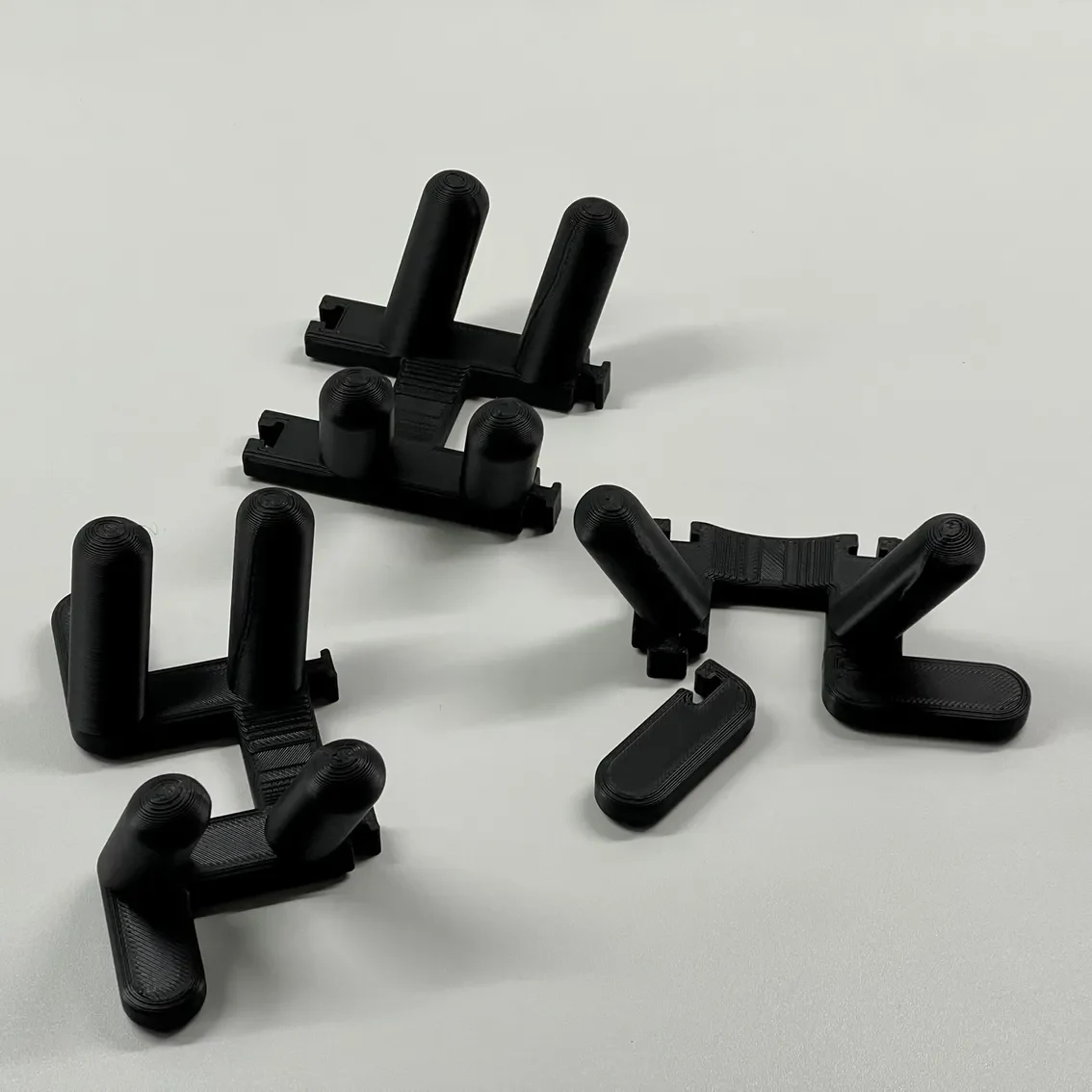

Просто распечатайте набор различных частей, размер которых в собранном виде примерно соответствует размеру вашего ящика. Или который соответствует желаемому количеству крышек.

Обновление 10 декабря 2024 г.: Допуск разъемов TDH_3/TDH_3_w увеличен.

Обновление от 27 января 2023 г.: По запросу я создал вторую версию, в которой есть место для более толстых крышек. Вы также можете использовать части обеих версий вместе. Так вы сможете создать еще более вариативный состав деталей. На меньшем расстоянии можно разместить крышки толщиной по краю примерно до 19 мм, на большом расстоянии примерно до 33 мм.

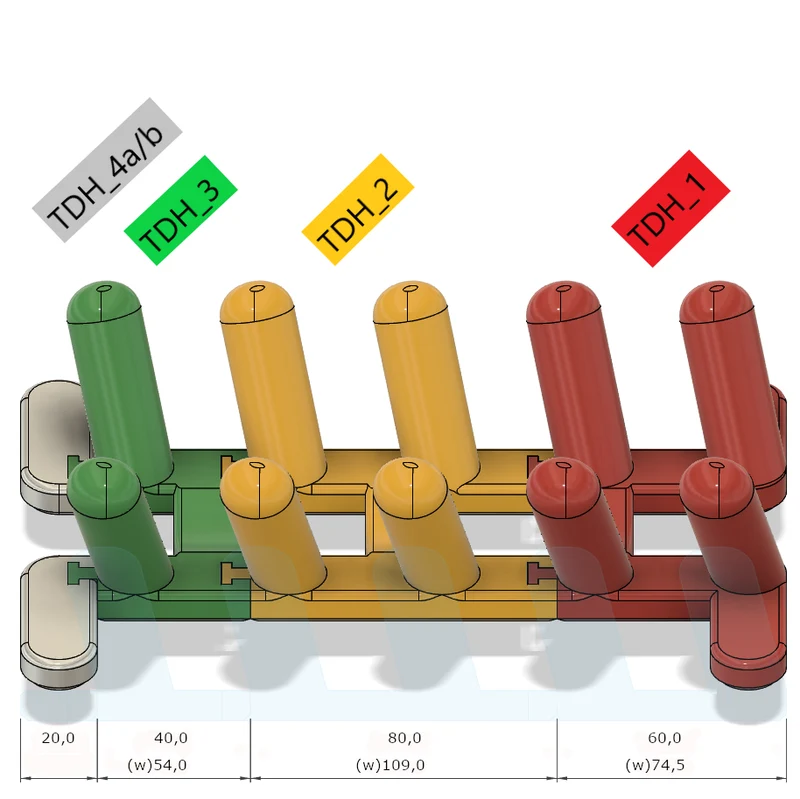

На следующем рисунке показаны по одной из четырех различных частей с указанием их длины.
Размеры более широкой версии отмечены знаком (w).

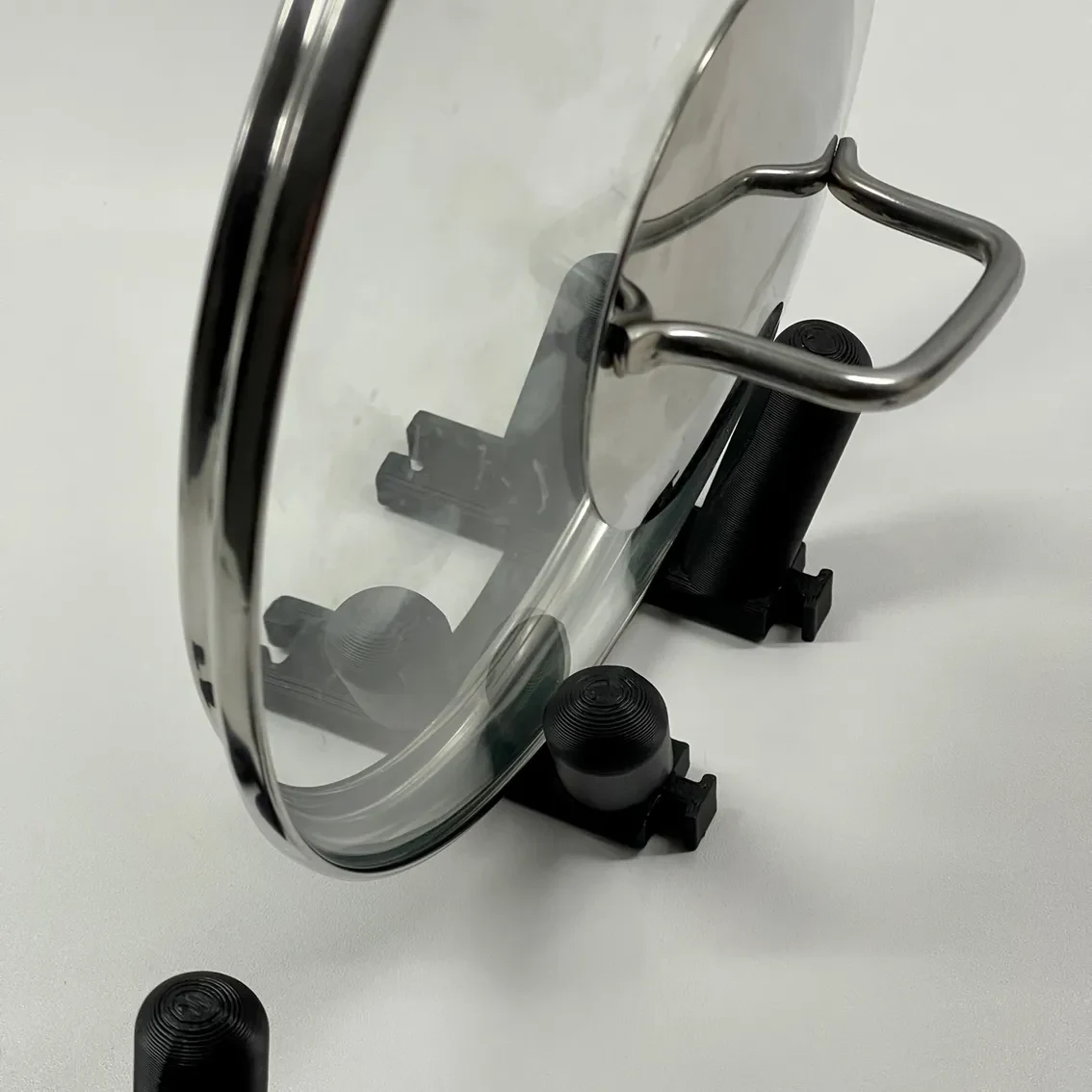

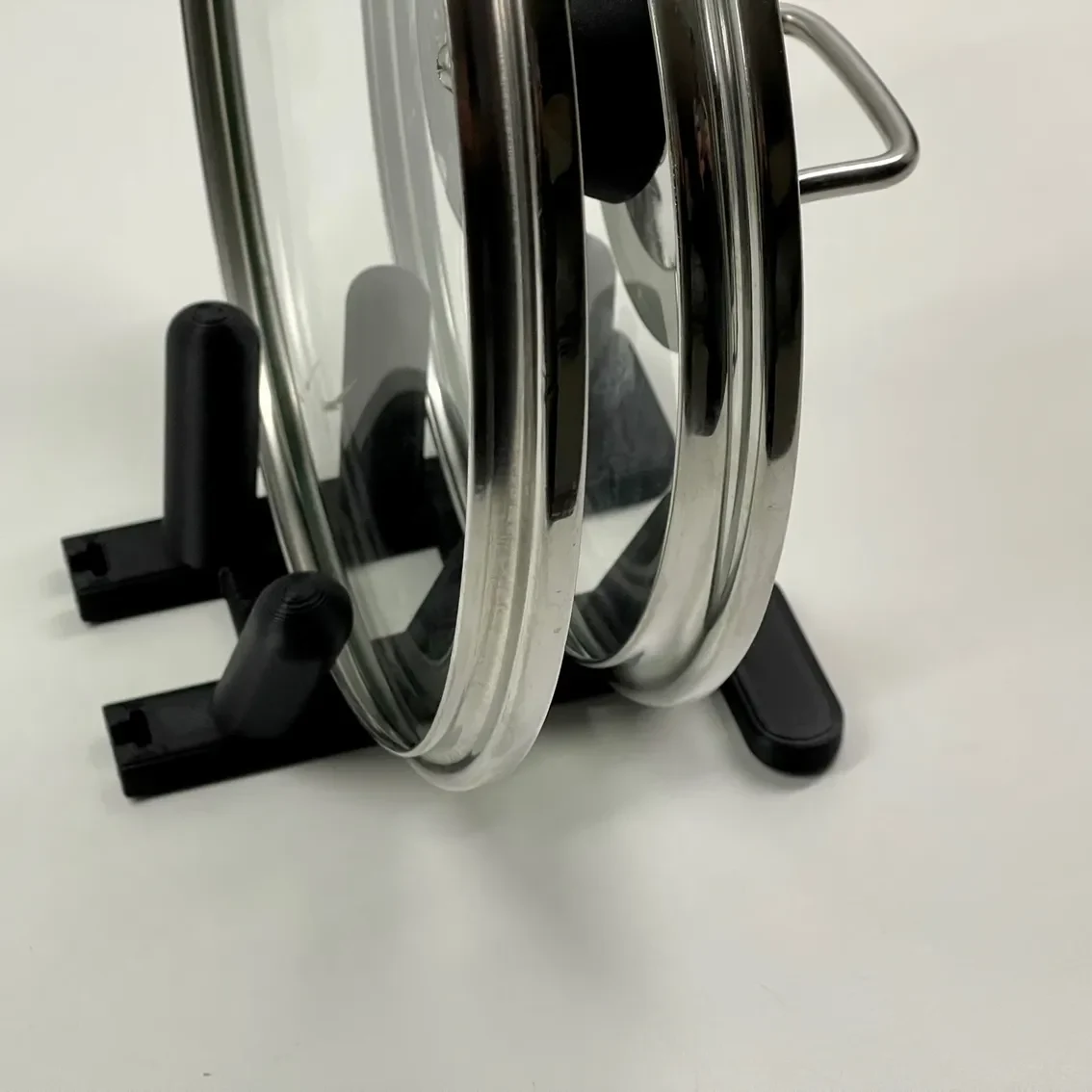

На следующем фото вы можете увидеть состав, как я его использую:
1 x TDH_1, TDH_3 и TDH_4ab каждый и 3 x TDH_2.
Итак, у меня есть держатель, в котором можно разместить 8 крышек от кастрюль длиной всего 36 см.

Печать информации

Высота слоя: 0,20 мм
Периметр: 3
Заполнение: 25%
Поддержка: нет

Если у вас сопло 0,6 мм, вы можете увеличить высоту слоя до 0,4 мм. Вы получите результат гораздо быстрее.

Я с нетерпением жду ваших Makes! :-)

Если вам понравилась эта модель, посмотрите другие мои здесь.

На фотографиях выше использовалась следующая нить:

Экструдер PLA NX2 Черный
