Чехол Centauri Carbon 2 - фиксация/адаптер ТПУ...

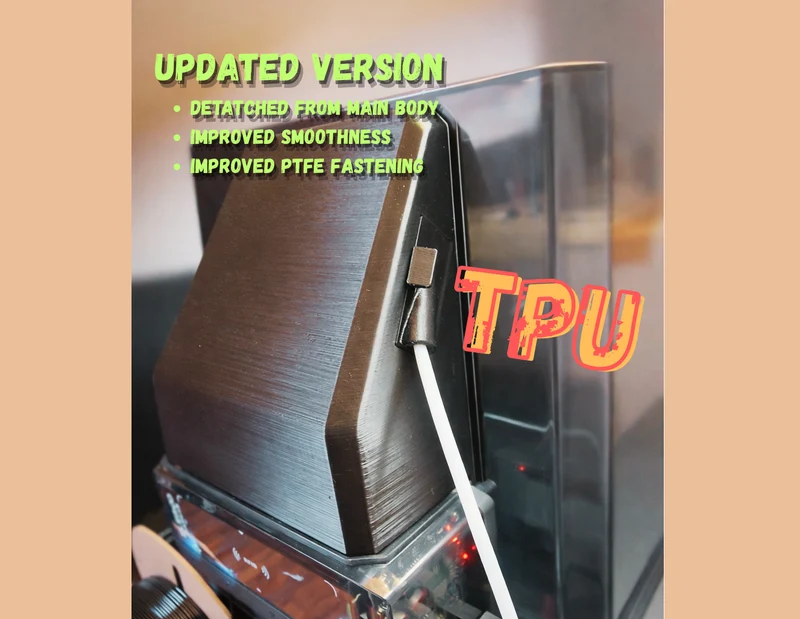

— ОБНОВЛЕНИЕ 15 апреля 2026 г. -
Я обновил модель на основе ваших отзывов и сообщений о проблемах:

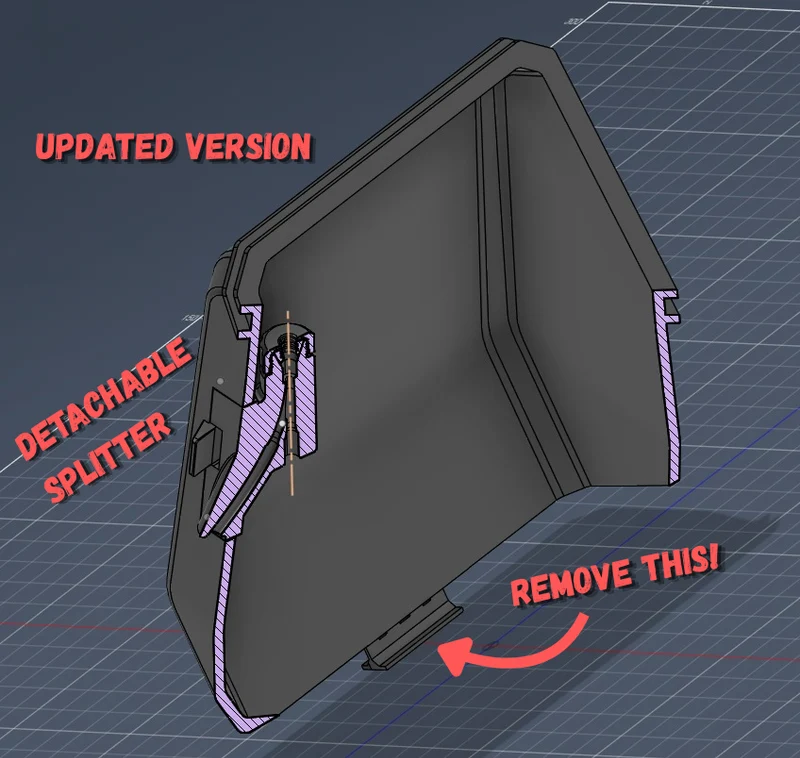

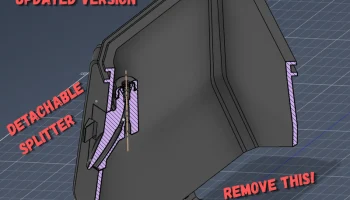

разделитель теперь можно отсоединить от основной крышки с помощью системы защелкивания. Чтобы вставить его, слегка подденьте левый край и защелкните язычок в крышке;
внутренний путь нити был немного улучшен для более плавной подачи;

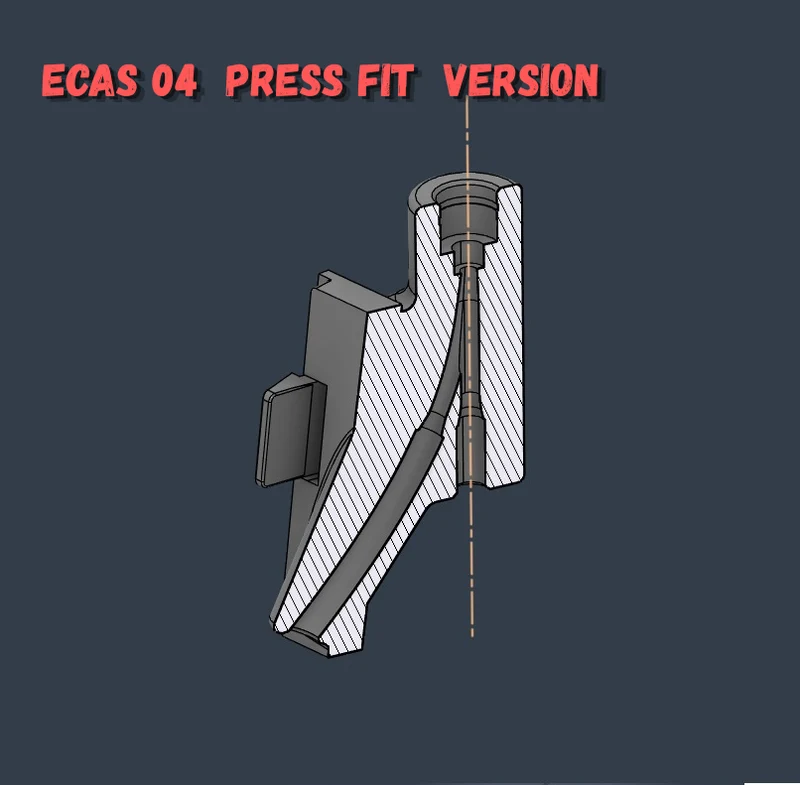

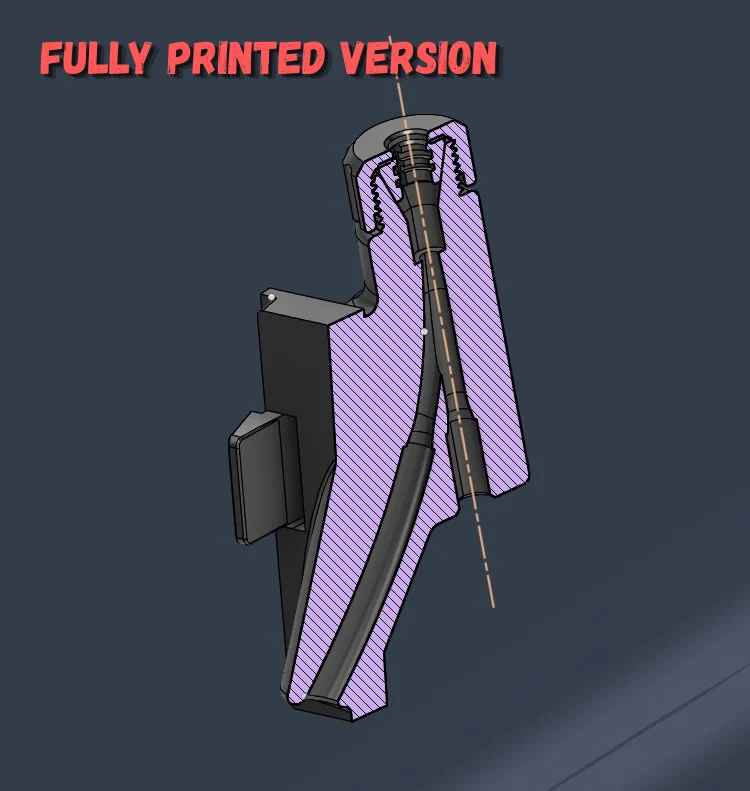

добавлены две версии: полностью п��чатная и с адаптером ECAS 04 (я не фанат фитингов PC4-M10);
Следуйте инструкциям из исходной версии ниже (длина резки трубы из ПТФЭ обновлена).
Я не счел необходимым добавлять системы фиксации на нижних входах сплиттера, поскольку это не вызывает проблем независимо от допусков печати.
Файлы для скачивания для ПОЛНОСТЬЮ ПЕЧАТНОЙ версии:
КРЫШКА ТПУ CC2_v2
РАЗДЕЛИТЕЛЬ ПОЛНОСТЬЮ НАпечатан
ЦОЛЛЕ
КАП
Файлы для загрузки для версии ECAS 04:
КРЫШКА ТПУ CC2_v2
РАЗДЕЛИТЕЛЬ ECAS 04
Удачной печати!!
_________._________._________._________-
Оригинальная версия
Я разработал этот адаптер для обеспечения надежной печати TPU на Centauri Carbon 2, полностью избегая неудобных операций, необходимых для STL, предоставляемого Elegoo.

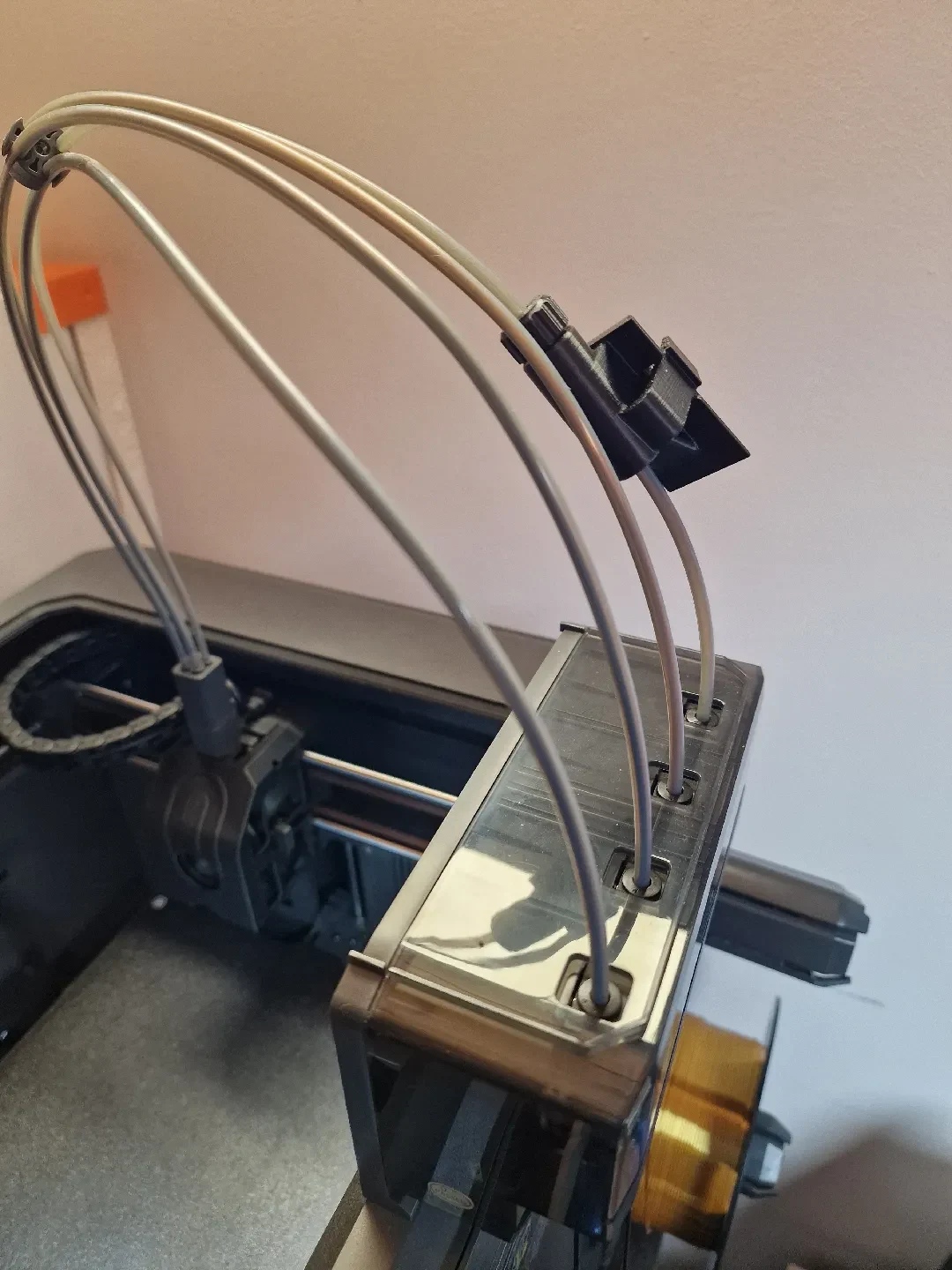

Адаптер, поставляемый Elegoo, требует каждый раз при использовании снимать некоторые трубки из ПТФЭ, разбирать верхнюю крышку, вставлять трубки в адаптер и закреплять его на принтере. Кроме того, это не позволяет верхней крышке оставаться установленной во время печати.

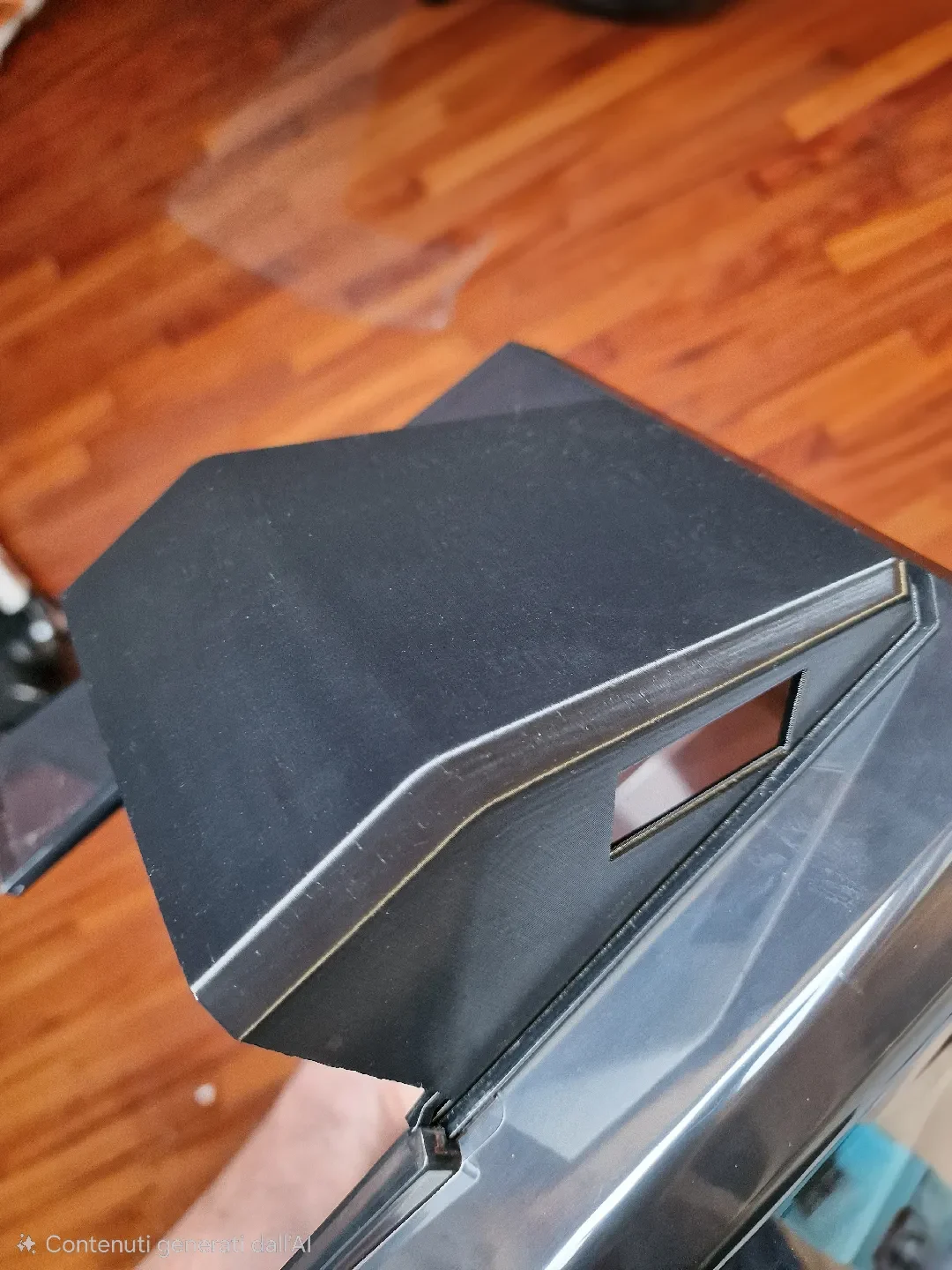

Данная модификация заменяет внешнюю часть оригинальной верхней крышки печатным компонентом.
Внутри интегрирован сплиттер:
внутренний вход → подключен к порту CANVAS №4, сохраняя свою функциональность
внешний вход → предназначен для ТПУ (вставка вручную)
Протестировано с TPU 95A: отличная производительность.
Вероятно, совместим с более мягким ТПУ (например, 85А) благодаря оптимизированным путя�� с низким коэффициентом трения. Испытания проводились с использованием ПТФЭ с внутренним диаметром 2 мм. При наличии рекомендуется использовать внутренний диаметр 2,5 мм. Оригинальные трубки можно повторно использовать, модифицировав их.
Я напечатал его в PETG, и проблем не возникло (PLA не рекомендуется, если вы печатаете ASA или аналогичный материал с подогреваемой камерой).
Спецификация (необязательно — см. примечания)
ПТФЭ 46,0 см
ПТФЭ 11,7 см
ПТФЭ 18,0 см (некритическая длина)
Инструкция по сборке (см. фото)
Снимите внешнюю часть верхней крышки
Установите новый компонент (та же система крепления, что и оригинал)
Удалите ПТФЭ из порта CANVAS № 4.
Удалите соответствующий ПТФЭ из мультивхода экструдера (с помощью инструмента STL, предоставленного Elegoo для выпуска: bit.ly/4t0Rz8w).
Подключите тефлон толщиной 11,7 см между CANVAS (порт № 4) и внутренним входом нового компонента.
Подсоедините тефлон диаметром 46,0 см между ступицей экструдера и верхним выходом нового компонента.
Подключите тефлон диаметром 18,0 см к внешнему входу (дополнительно). Вставьте ТПУ вручную отсюда
Выключите принтер, отсоедините разъем, идущий к CANVAS, и снова включите принтер. Прошивка автоматически переключится в режим одиночной нити с ручной подачей. Повторите операцию в обратном порядке, чтобы вернуться в режим нескольких материалов.
Примечания:

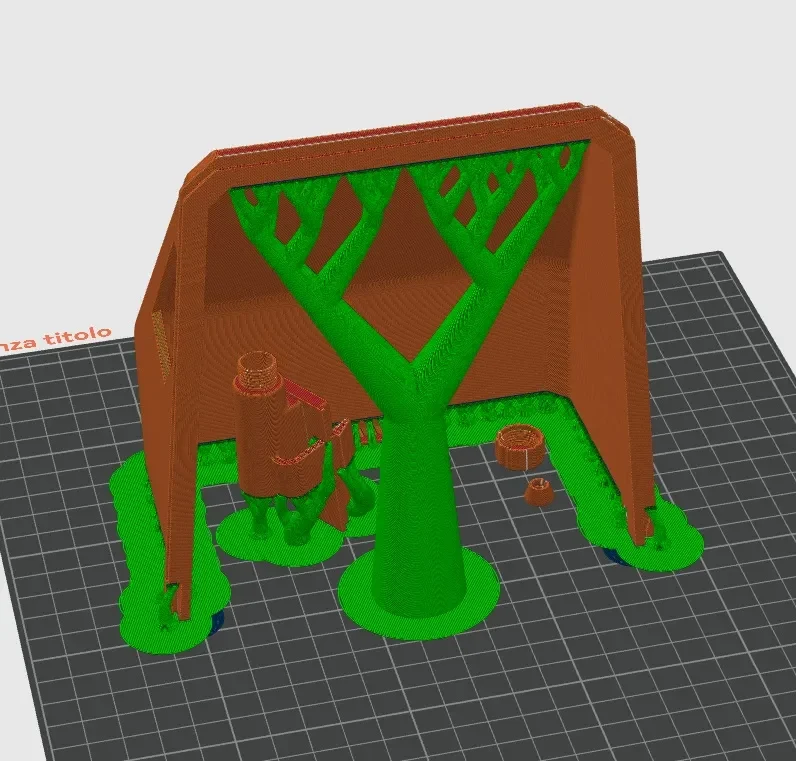

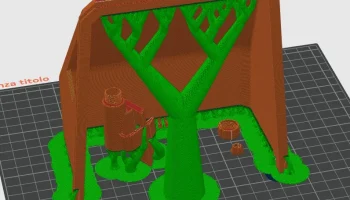

Удалите опору «перевернутой Т-образной формы» на задней стороне компонента, добавленную для пре��отвращения отсоединения опоры во время печати.
Если дополнительного ПТФЭ нет в наличии, исходную трубку (порт CANVAS № 4) можно обрезать до 11,7 см. Используйте эту деталь, как описано в шаге №5. Эта модификация необратима. Внешний вход также можно оставить без ПТФЭ, не влияя на функциональность.
