Адаптерная док-станция J1772 для водительской двери Tesla...
Это док-станция-адаптер J1772 для Tesla Model Y. Док-станция вставляется в заднюю часть дверного отсека и удерживает зарядный адаптер в положении вперед. Поскольку док-станция находится в задней части салона, она занимает мало места и не мешает пользоваться дверным подстаканником. Адаптер удерживается коническими ребрами, которые обеспечивают плотную посадку независимо от допусков принтера и предотвращают дребезжание.

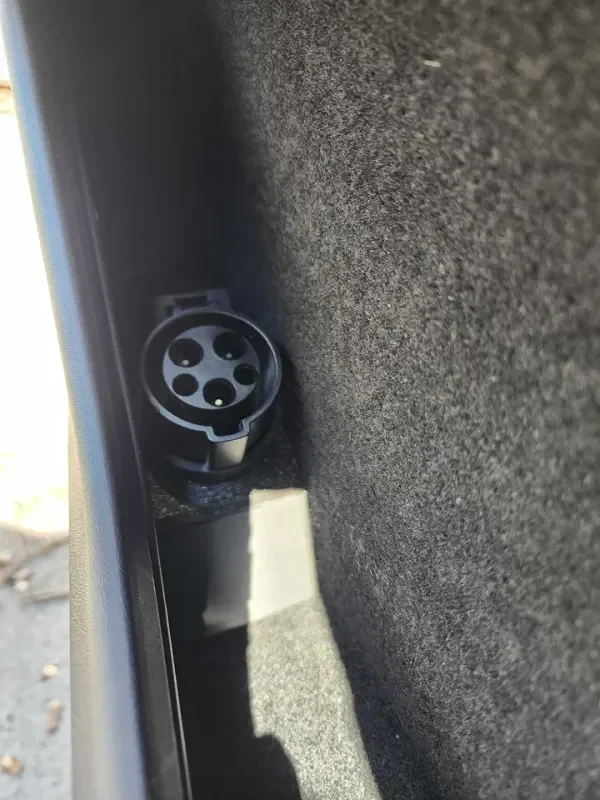

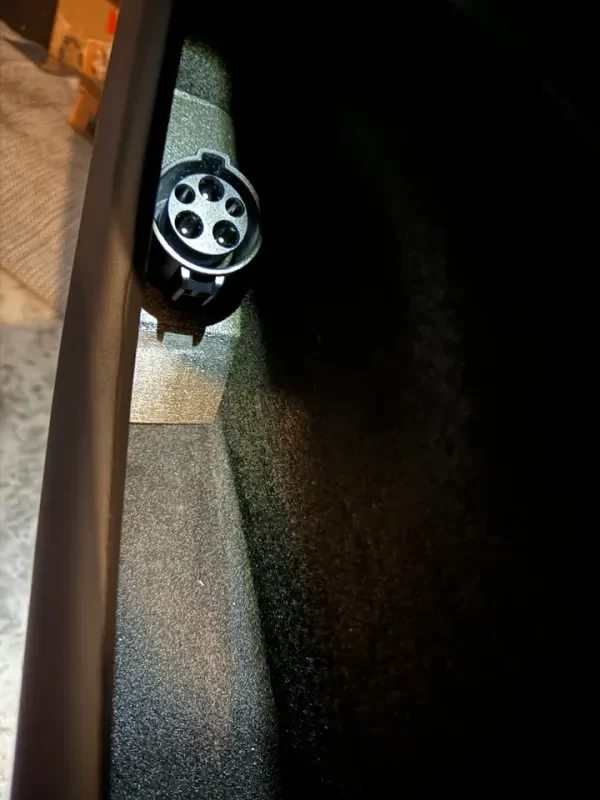

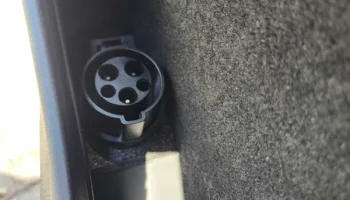

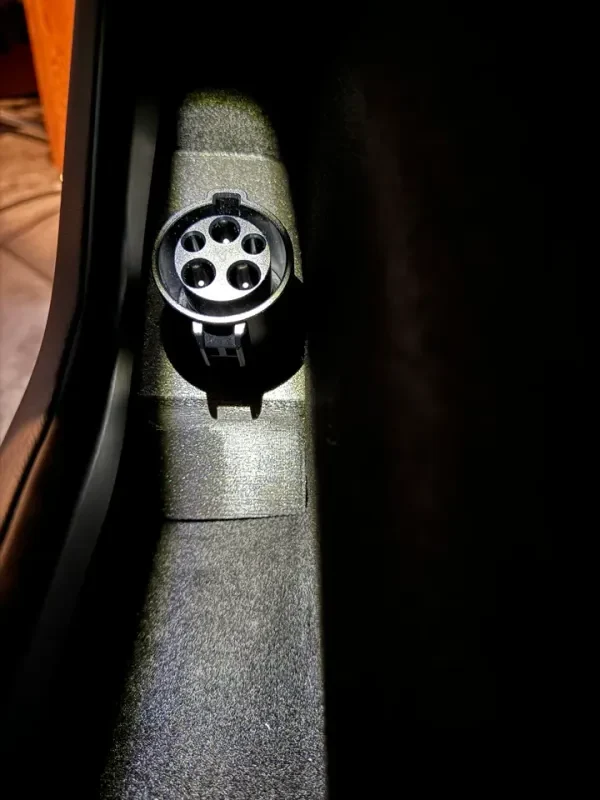

Разработка этой модели была бы невозможна без @mitpatterson_6524, который протестировал и измерил не менее четырех итераций моего дизайна, прежде чем он правильно вписался в их модель Y сборки Остина 23 года, а также предоставил первые два изображения. Большое им спасибо за то, что они поддерживали меня на протяжении всего процесса проектирования, поскольку у меня нет доступа к модели Y, и я не мог бы сделать это другим способом. Еще одно большое спасибо @acircleda_1814351 за тестовую печать окончательного прототипа этой модели в их Fremont 22 г.в. и предоставление окончательного изображения этой модели.
Печать
Модель предназначена для печати лицевой стороной вниз в соответствии с ориентацией в STL и не требует поддержки. Я напечатал свою с настройками низкого качества, так как большинство поверхностей модели после установки не видно, за исключением той, которая касается печатной платформы. Есть версии как для левой, так и для правой передней двери.
@mitpatterson_6524 рекомендует распечатать его с опцией «нечеткая кожа» в любом слайсере, который вы можете использовать, поскольку он захватывает тканевую подкладку дверного кармана и помогает ему оставаться на месте.
Установка
Док-станция может быть приклеена к пластиковым поверхностям двери полосками ленты 3M VHB. Шероховатая сторона липкой липучки также поможет ей приклеить��я к ткани. Испытателям также удалось установить его как деталь с фрикционной посадкой.
