Параметризированный держатель светодиодной ленты...

Печать

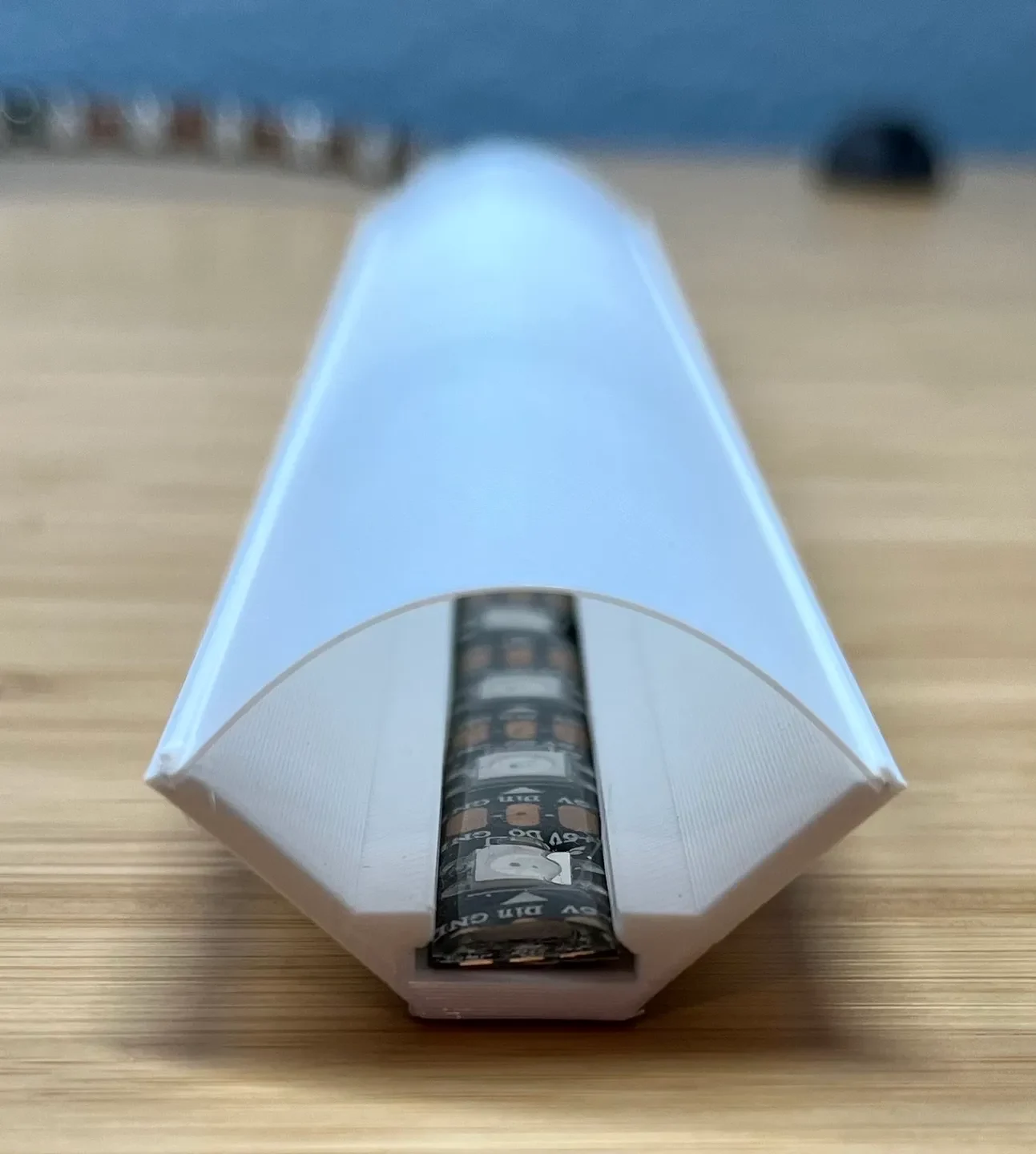

Я напечатал их белым PETG толщиной 0,2 мм для крепления и рассеивателя, и все работает отлично. Рассеиватель напечатан плоским, и он достаточно тонкий, чтобы согнуть показанную кривую.

Я пробовал использовать прозрачный PETG для рассеивателя, но он слишком прозрачный.

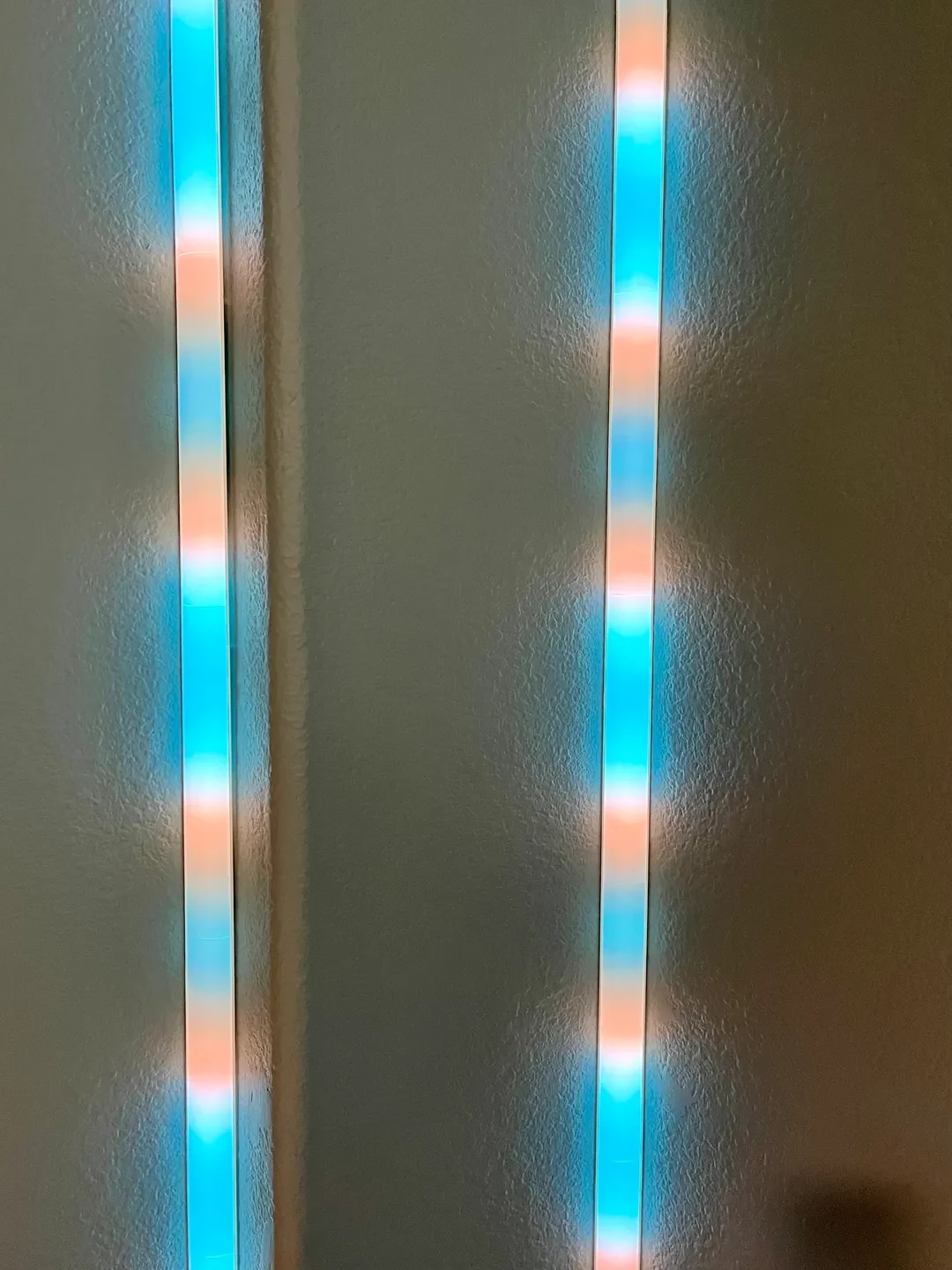

Крепление к стене

Я установил их с помощью командных полосок 3M.

Соединение нескольких полос

Для соединения соседних креплений ничего особенного делать не пришлось, поскольку рассеиватели и светодиодные ленты сами скрепляют крепления. Подробные инструкции приведены ниже, чтобы узнать, как это работает.

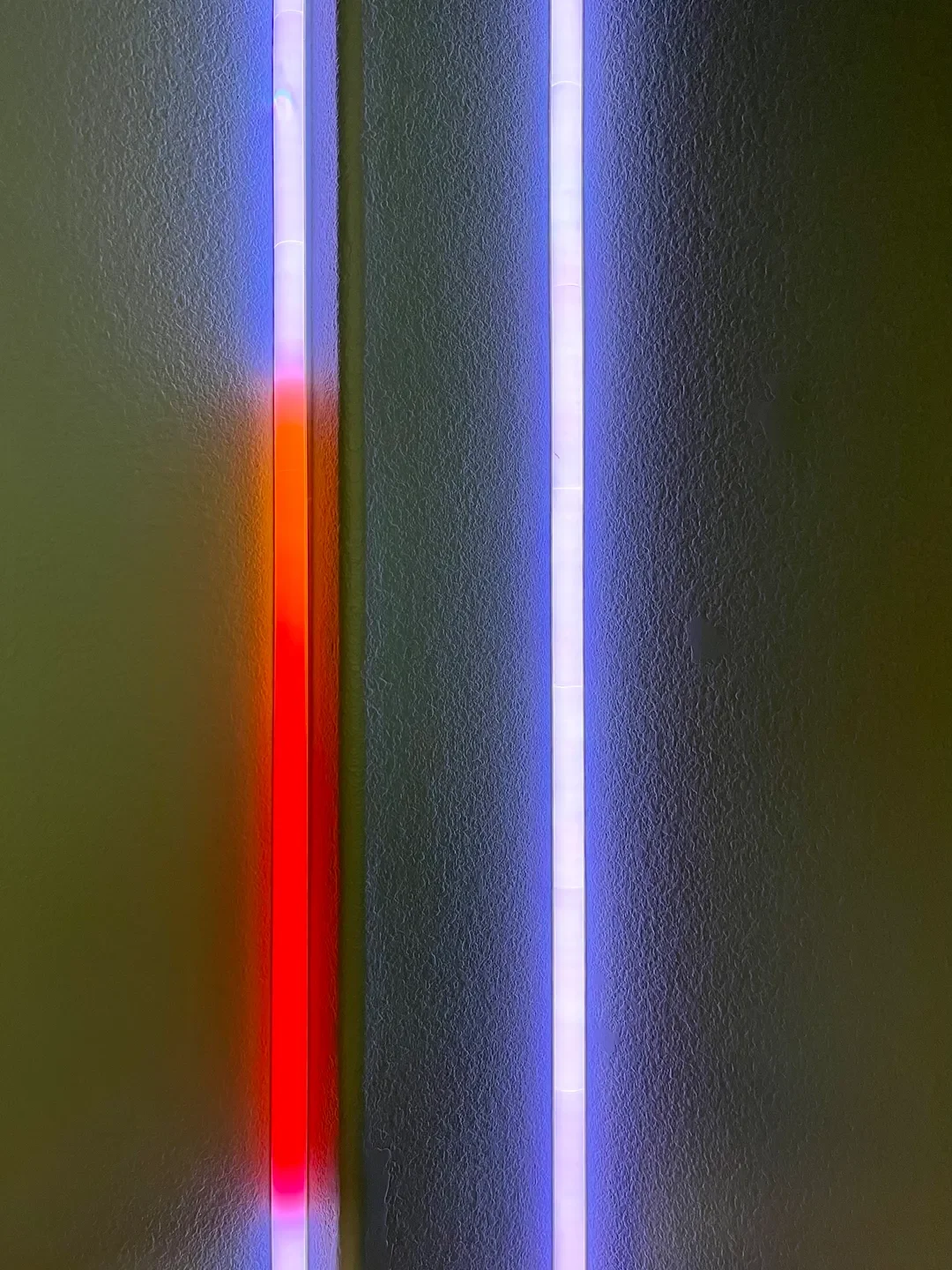

Угловые крепления

В зависимости от того, как вы хотите, чтобы ваши крепления располагались, у вас есть несколько вариантов. В этой модели у меня есть крепление под углом 45°, предназначенное для того, чтобы светильник был прижат к стене. Также есть ремикс Дэйва Страйдера, который дает вам угол, подходящий, если вы устанавливаете его в угол двух стен (или стены и потолка).

Подробные шаги
Шаг 1: Первое крепление с коротким диффузором

Прикрепите одну сторону первого крепления к стене с помощью двух командных полосок 3M только на одной стороне наклонной части крепления. Я кладу полоски только с одной стороны, потому что углы стен не составляют точно 90 °. Если вы попытаетесь прикрепить угол к обеим сторонам, крепление растянется или сожмется, поскольку ваши стены, вероятно, не совсем квадратные или прямые.

Вставьте светодиодную ленту в паз на креплении.

Используйте короткий диффузор на первом креплении. При этом останется пространство размером 25 мм, которое будет заполнено диффузором на следующем креплении. Наличие диффузоров, охватывающих зазор между соседними креплениями, позволяет избежать зазоров между соседними диффузорами.

Шаг 2. Следующее крепление с обычным диффузором

Установите следующую полосу и постарайтесь совместить прорези для рассеивателя как можно ближе к первой полосе.

Вставьте светодиодную ленту в слот на следующем креплении.

Наконец, наденьте диффузор нормального размера на новую полоску и осторожно вставьте его в паз для первой полоски. Это требует некоторого терпения. Наибольшего успеха я добился, когда потянул за верхнюю часть и нажал на нижнюю часть диффузора. Также убедитесь, что пазы между соседними креплениями хорошо совмещены.

Повторяйте шаг 2, пока не дойдете до последнего крепления.

Шаг 3: Последнее крепление с длинным диффузором

Диффузор, установленный на предыдущем креплении на стене, будет короче на 25 мм (из-за короткого диффузора, который использовался при первом креплении). Для последнего крепления используйте длинный диффузор, который заполнит зазор в 25 мм и дойдёт до конца последнего крепления.

Изменение параметров

Вы можете изменить все параметры этого монтирования в Fusion 360 в разделе «Изменить» > «Изменить параметры». Я установил угол сторон на 135°, чтобы он соответствовал углу, но вы можете его отрегулировать. Дела начинают идти странно, если вы приближаетесь слишком близко к 90° — я могу пересмотреть конструкцию, чтобы лучше справиться с этой задачей.

Они хорошо работают с имеющимися у меня полосками WS2812B.
