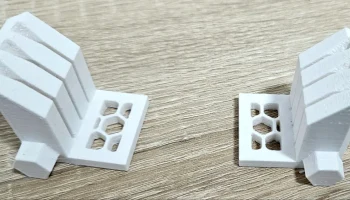

Универсальный держатель стального листа Honeycomb, состоящий из 2 частей

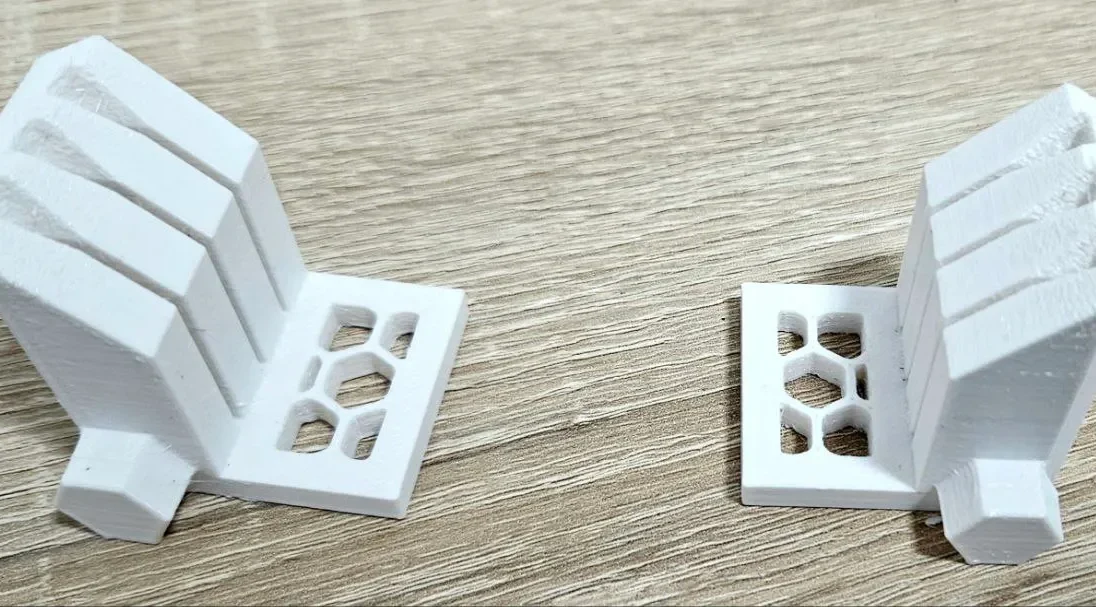

Это простой вариант держателя стальных листов Honeycomb Prusa, предназначенный для печати на небольших принтерах (например, MINI+) и пригодный для использования с листами различных размеров. Я понял, что, прикрепив держатель к стене, средняя часть становится практически лишней, поэтому я произвольно отрезал значительную ее часть (хотя оставил немного, потому что мне нравится дизайн). Теперь держатель распечатан в виде двух отдельных частей, каждая из которых крепится к стене индивидуально. Стальные листы достаточно легкие, поэтому потеря устойчивости конструкции должна быть незначительной.

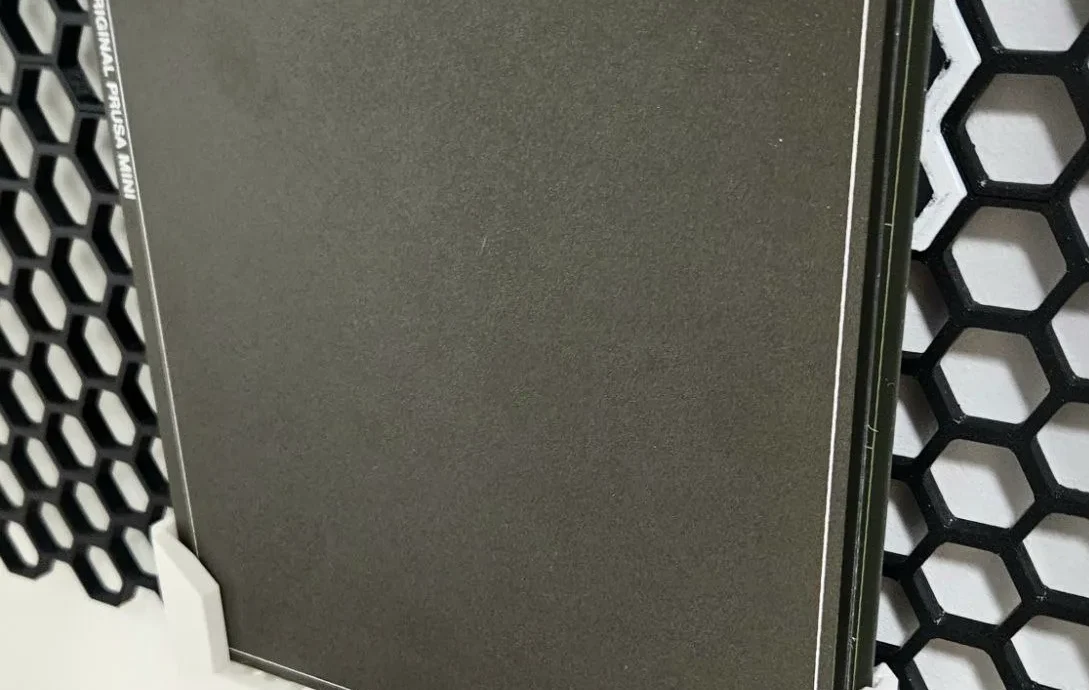

Я также добавил версию со смещенной точкой крепления к стене, чтобы вы могли точно регулировать расстояние между двумя концами держателя (для печати необходимы опоры). Обязательно измерьте оптимальное расстояние (используя собственные стальные листы), прежде чем выбирать файлы для печати. При полной вставке в держатель край стального листа совмещается с концом самой высокой части шестиугольников в двух точках, где стороны начинают сходиться в направлении кромочной точки (левая точка для левого держателя, правая точка для правого держателя). Совместите стальной лист с одной вертикальной линией, пересекающей эти точки, затем найдите последнюю такую ​​линию, которую стальной лист пересекает на другой стороне. Первый столбец шестиугольников после этой линии — это место, где будет другой держатель.

Если количество шестигранных столбцов между вашими держателями нечетное, вам следует выбрать держатели с точками крепления, которые находятся на одном уровне, в противном случае выберите разные уровни для левого и правого держателя. Я обнаружил, что для листов MINI/MINI+ идеальное расстояние между держателями составляет 8 столбцов шестиугольников.

Однако вам не обязательно перепечатывать деталь, если вы случайно выбрали неправильный тип. Шестиугольные точки крепления нетрудно отрезать нагретым ножом и легко приклеить суперклеем. Просто приклейте его на расстоянии 11,75 мм от того места, где он был (выше или ниже, в зависимости от того, какую часть вы напечатали неправильно), и все готово!
