Super, Over The Top, держатель флага для флагштоков разме...
Я оставляю свой флаг перед домом круглый год. Единственный раз, когда он срабатывает, это перед сильным штормом или предупреждением о торнадо. Но, живя на Среднем Западе, штормы могут образоваться быстро и без особого предупреждения (особенно весной). Дважды за последние несколько лет шторм приходил, пока я был на работе, и сломал держатель флага. Первый был пластиковый, поэтому я купил алюминиевый держатель для флага. Оно тоже сломалось.
Как 3D-мейкер, я взял дело в свои руки. Я решил создать такой прочный, чтобы он никогда не сломался. Конечно, я перепроектировал эту штуку сверх того, что необходимо, но это то, что мы делаем! Верно?
Он большой и сильный. Размер основания составляет 5 x 6 дюймов (127 x 152 мм). Деталь имеет фаски и скругления по каждому краю, чтобы придать ей большую прочность. Фаски используются на горизонтальной оси при печати, так как скругления будут выглядеть плохо и могут быть слабее на 3D-принтере (при печати по X и Y, а не Z). Каждая деталь была тщательно продумана, даже ориентация печати, чтобы воспользоваться преимуществами прочности слоя.
Хотя это можно и нужно напечатать в ASA, я пошел еще дальше и напечатал свой из нейлона FibreX(TM) PA6+GF30, армированного стекловолокном, от 3DXTech. Хоть это и стоит в три раза дороже Prusament ASA, но я не хочу, чтобы эта штука сломалась!

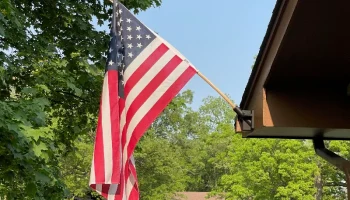

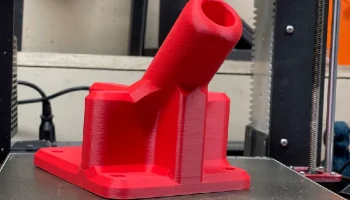

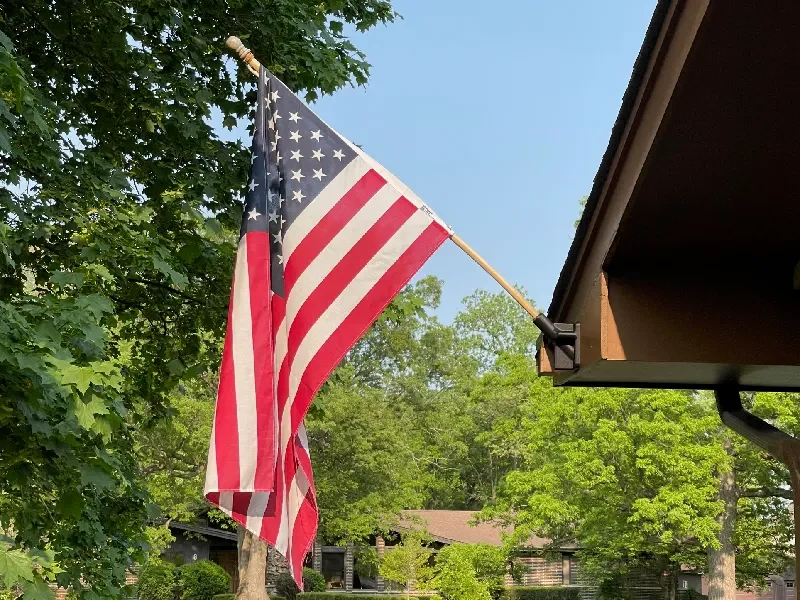

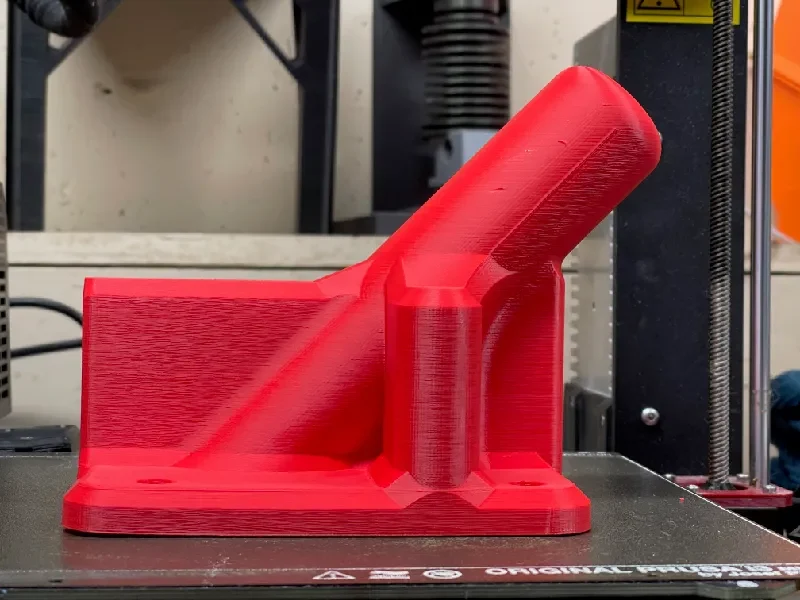

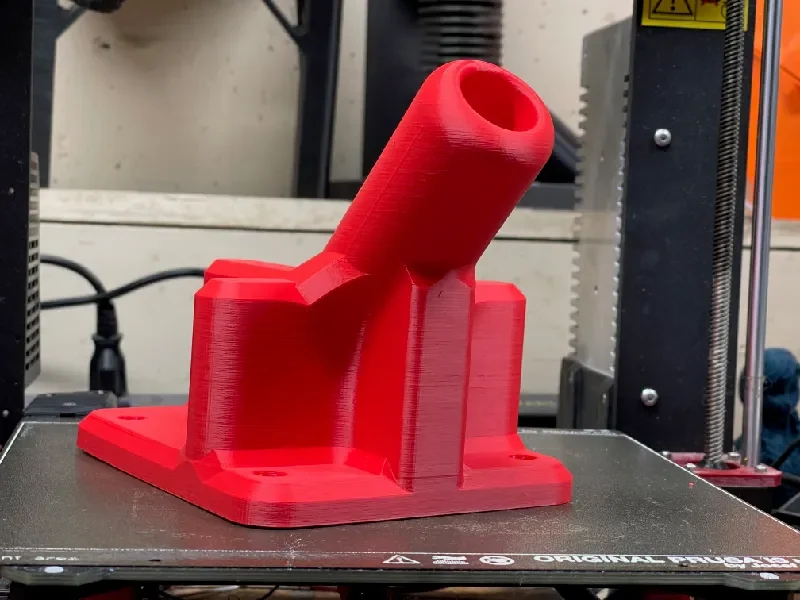

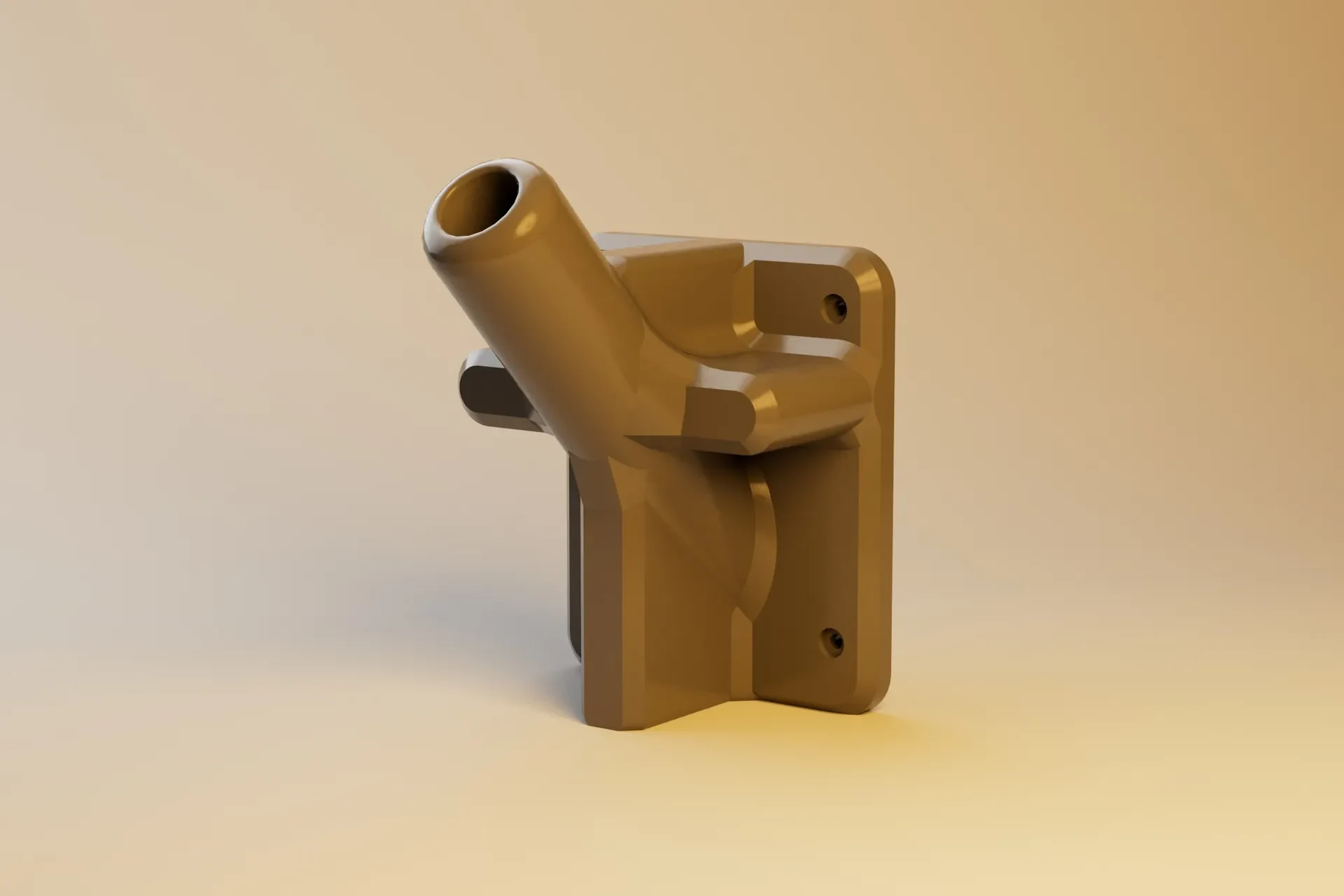

Первое изображение представляет собой рендеринг, выполненный в Cinema 4D с использованием рендерера Arnold. Второе изображение — это то, которое я напечатал из стекловолокна из полиамида (нейлона). Последние два изображения — это отпечаток, выполненный из красного PETG Джесси.
Печать
Рекомендуемые настрой��и печати:
Высота слоя: 0,3 мм
Параметры: 6
Нижний и верхний слои: 3 и 4
Заполнение: 30%
Никакой поддержки не требуется
Я включил два файла на ваш выбор. «FlagHolder1 v1» — основная версия, которую я использовал. Второй называется «FlagHolder1Mini v1», он был модифицирован для печати н�� Prusa Mini (или других принтерах с поверхностью печати 180 x 180 мм). Единственная разница — это длина трубки, в которую вставляется штанга. У меня нет принтера Prusa Mini, поэтому я не знаю, насколько хорошо он печатает ABS или ASA. Поскольку на Mini температура стола достигает только 100°C, я бы не стал печатать большую печать из ABS или ASA. Лучшим выбором является PETG, но, пожалуйста, прочитайте, что я говорю об использовании отпечатков для наружного использовани��, напечатанных из PETG, ниже.
Имейте в виду, что печать на принтере Prusa MK3/s/+ с рекомендуемыми мной настройками печати и соплом 0,4 мм займет около 20 часов. Хотя многие из отпечатков, которые я публикую здесь, не являются чем-то необычным, я не хочу, чтобы кто-нибудь удивлялся тому, сколько времени займет печать. И, конечно же, для этого потребуется больше нити, чем для печати маленькой бесполезной статуэтки, и потребуется примерно 460 граммов нити. Это почти половина катушки «для тех, кто дома ведет счет».
Я узнал, что 100% заполнение не дает большей прочности, если таковая имеется, по сравнению с печатью большего количества параметров (внешних слоев). Поэтому я выбрал 30% заполнение, но использовал шесть параметров, а не обычные два или три. Я также использовал высоту слоя 0,3 мм и сопло 0,6 мм. Я оставил нижние слои на уровне 3, потому что большее значение может вызвать проблемы с деформацией ASA, ABS и некоторых других материалов. Верхние слои оставили на уровне 4.
На самом деле, сопло 0,4 мм при высоте слоя 0,3 мм подойдет, но я бы все равно использовал заполнение 30% как минимум с шестью параметрами. Заполнение, превышающее 30 %, может вызвать большие трудности с короблением при печати с использованием ASA и ABS. У меня есть один из ��оих Prusas в вложении, который, вероятно, помог напечатать это (не тот, который сделан в PETG). Я не использовал поля, но вы можете рассмотреть возможность использования одного, только вы знаете свой принтер. Наконец, вам не нужны никакие подставки, чтобы распечатать это. (За очень немногими исключениями, я создаю большинство своих отпечатков так, чтобы не требовать опор.)
Принт ориентирован на правильную печать. Я много думал о линиях слоев и подумал о том, чтобы спроектировать их для печати в другой ориентации. Но поскольку часть, на которую будет воздействовать наибольшее усилие, находится под углом 45 градусов, ориентация печати не будет иметь большого значения.
Распечатайте это в PETG
Я уверен, что это может
