Сменная боковая пряжка - штифт и замок-лестница - 24 мм - с винтом М3 в качестве стопорного штифта для мешка, в сборе

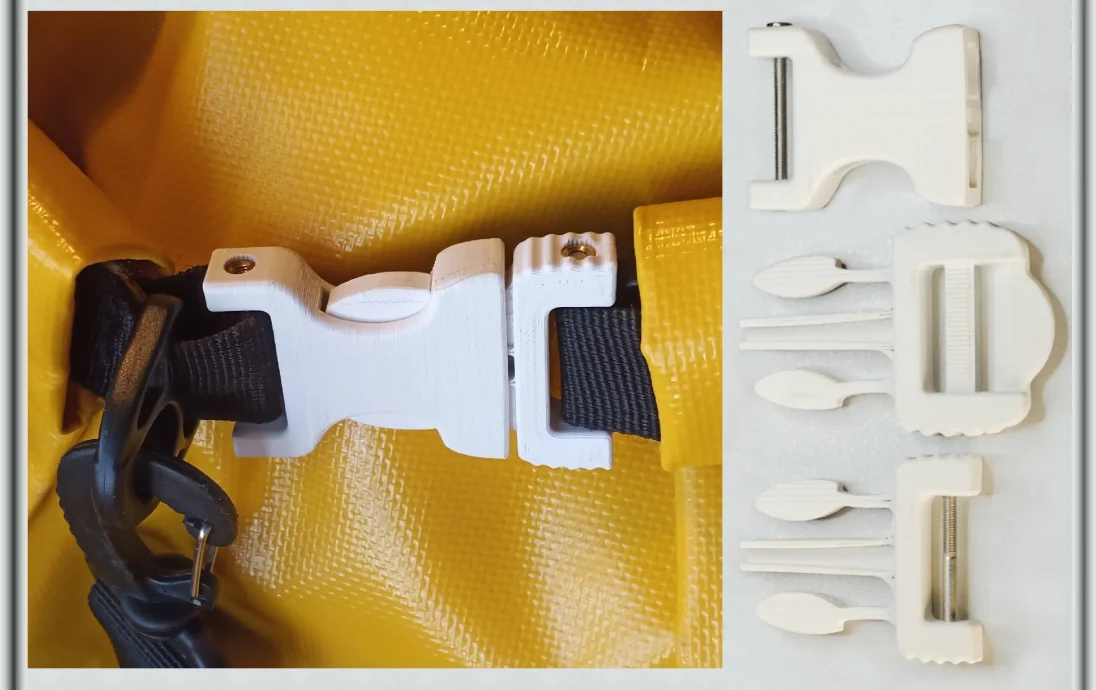

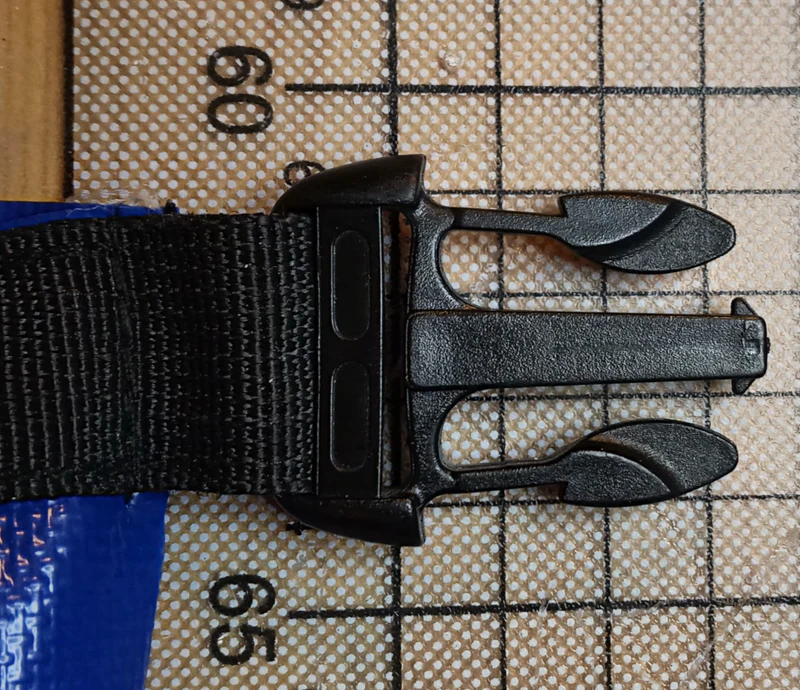

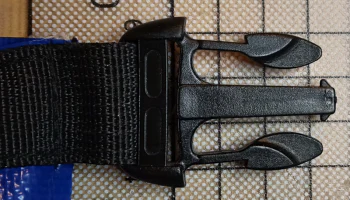

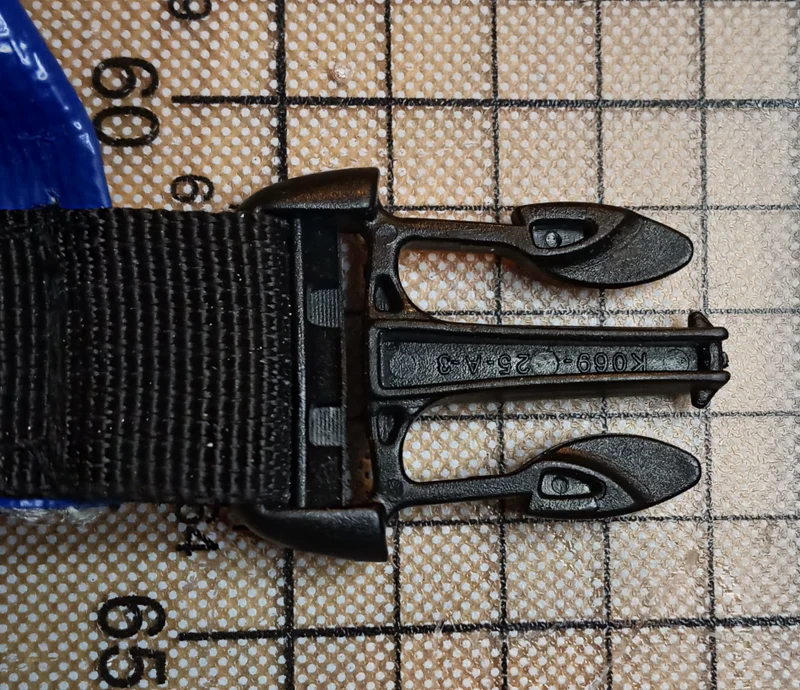

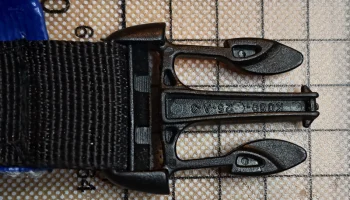

Это пряжка с быстрым боковым открыванием и замком Pin-Lock или Ladder-Lock для ремней шириной 24 мм.

Особенностью является то, что пряжку можно установить, не разрезая ленту.
Благодаря винту, используемому в качестве удерживающего штифта, пряжка очень прочная и выдерживает большие растягивающие усилия.

Если вам не нужна прямая замена неисправной пряжки, вы можете взглянуть на мой новый дизайн пряжки. Пряжка с боковым выпуском — штифтовый и лестничный замок — 24 мм — полностью пригодна для печати. Эту пряжку проще и можно полностью распечатать — идея заключалась в том, чтобы сделать вставную булавку также пригодной для печати.

Обзор моделей

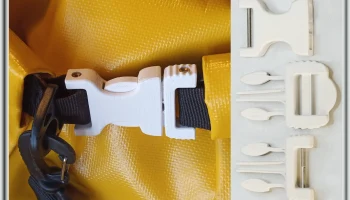

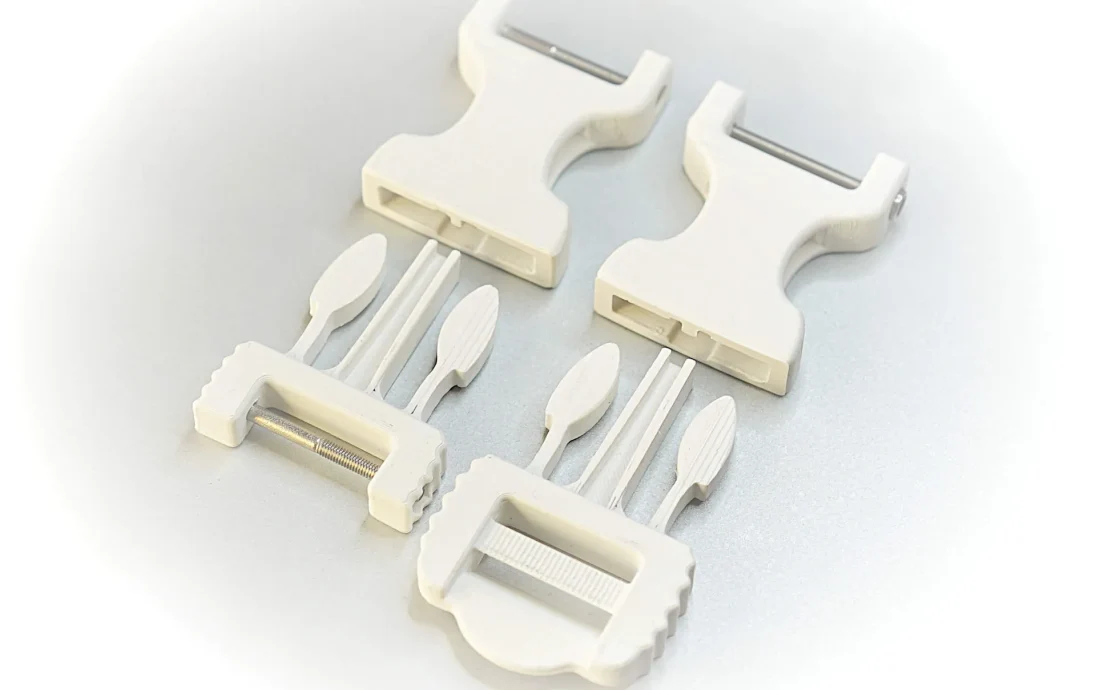

Два типа крепления:

Тип Pin-Lock
Тип лестничного замка (в настоящее время существует только охватываемая часть)

Общие особенности:

Производительность: хорошая возможность печати
Ремонт в полевых условиях: Легко заменить в полевых условиях.
Долговечность и прочность: очень прочный и выдерживает высокие растягивающие усилия.

Тип замка Pin-Lock

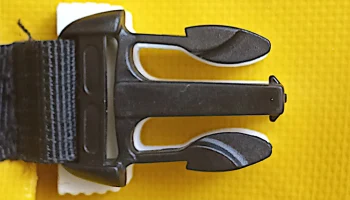

Тип штифтового замка предназначен для петлевого ремня и может быть установлен без необходимости его разрезания и шитья.

Особые возможности:

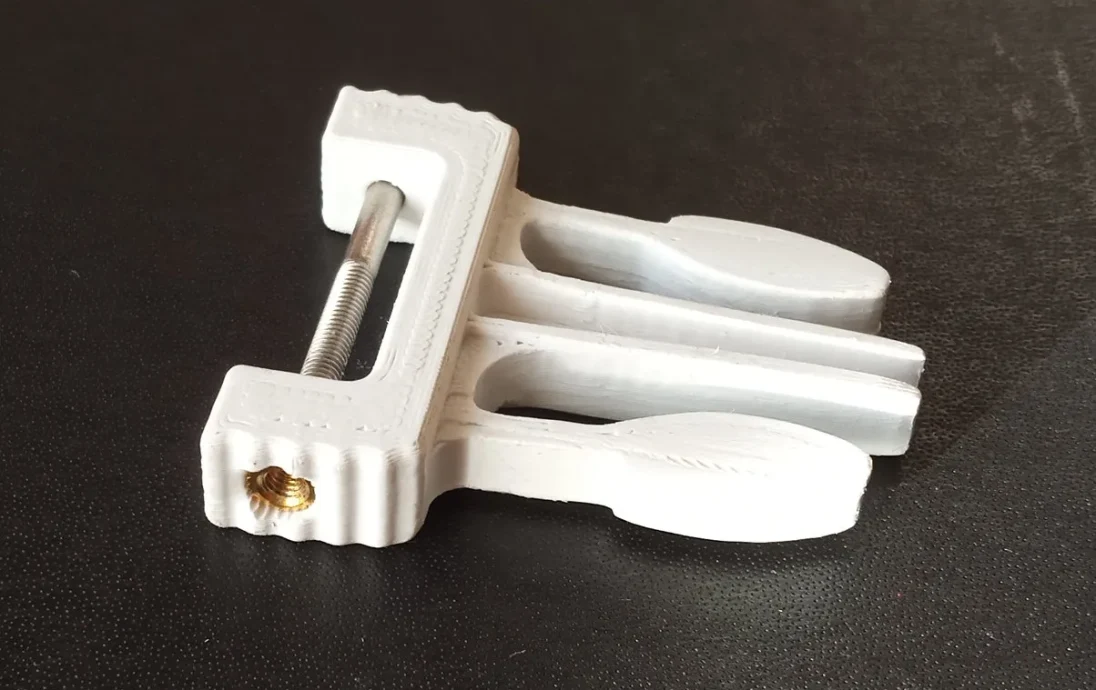

Тип крепления: Прочный, устойчивый к коррозии винт М3 в качестве штифта.
Полевой ремонт:
Не требуется шитье

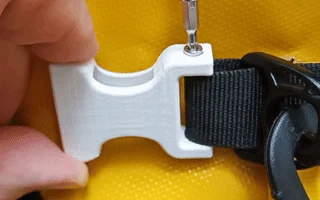

Для крепления требуется только шестигранный ключ.
Размер ремня:
ширина тип./макс.: 24,0 мм [0,95 дюйма]/24,6 мм [0,97 дюйма]
максимальная толщина: 2,8 мм [0,11 дюйма]

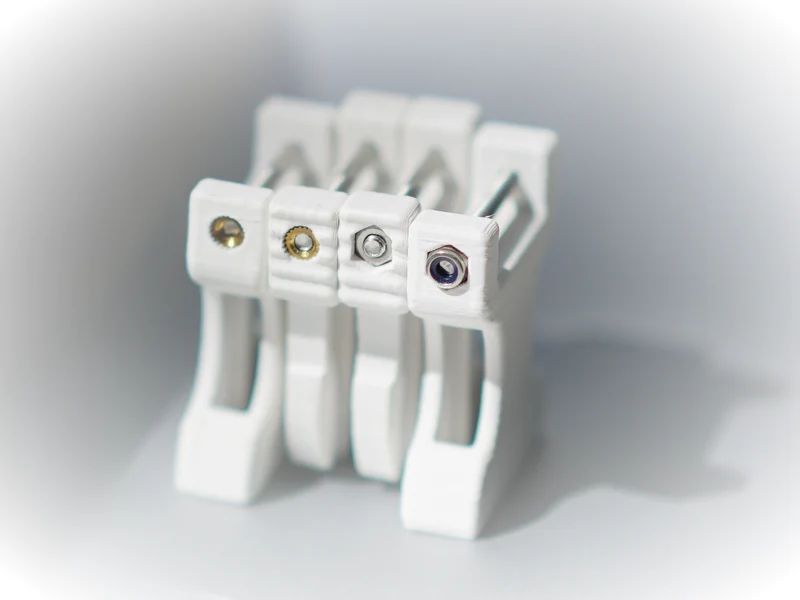

Поскольку, возможно, не все хотят плавить паяльником резьбовые вставки, я также создал варианты с простой шестигранной гайкой М3.

Модель/STL Название Гайка w. Резьба М3 Стопорный штифт
термофиксация
Вставьте шестигранную гайку
ИСО 4032 М3x30
DIN912 M3x35
DIN912 M3x35
ИСО7380-1
Розетка — термокомплектная вставка M3 — M3x30-DIN912 — A2 X X
Внешняя резьба — термофиксирующая вставка M3 — M3x35-ISO7380 — C1 X X X
Внешняя резьба--M3-термофиксационная вставка--M3x35-ISO7380--D1 X X X
Розетка — Шестигранная гайка M3 — M3x35-DIN912 — A1 X X
Гнездо — шестигранная гайка M3 — M3x35-ISO7380 — A1 X X
Внешняя резьба — M3-шестигранная гайка — M3x35-ISO7380 — C1 X X X
Внешняя резьба — M3-шестигранная гайка — M3x35-ISO7380 — D1 X X X

Тип замка лестницы

При использовании стандартного лестничного замка длина зажима ремня регулируется.

Особые возможности:

Размер ремня:
ширина тип./макс.: 24,0 мм [0,95 дюйма]/24,6 мм [0,97 дюйма]
максимальная толщина: 4,3 мм [0,17 дюйма]

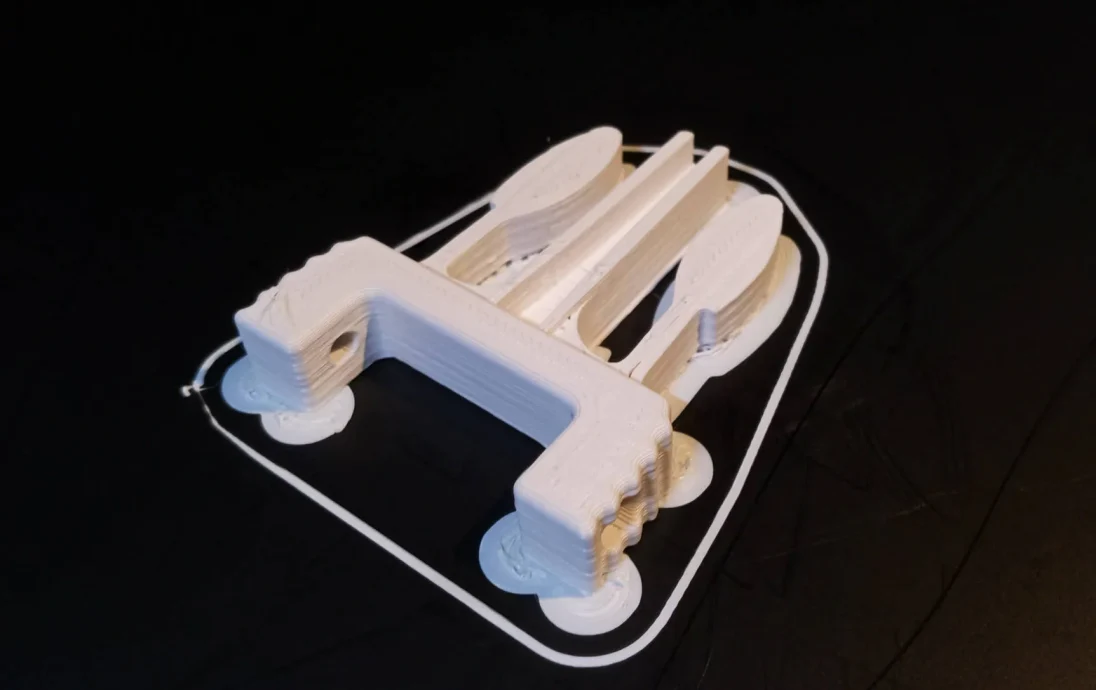

Распечатать рекомендации

Большую часть вариантов дизайна я напечатал на Crality K1-Max, но пару штук напечатал и на Prusa MK3. Если у вас слишком много проблем с настройками, пожалуйста, дайте мне знать. Я могу предоставить вам файлы для печати 3MF для Orca Slicer или PrusaSlicer.

Гнездовой штифтовый замок, конструкция A
Материал:
Внешняя часть пряжки должна быть более прочной и не такой эластичной, как внутренняя часть пряжки.
ASA или PETG для использования на открытом воздухе в очень теплых условиях и/или при ярком солнечном свете.
Я использовал белый Polymaker PolyLite ASA, и он работает хорошо.
Однако PLA при обычном использовании должен так же хорошо выдерживать механические нагрузки. Однако имейте в виду, что преимущество ASA/PETG перед PLA заключается в том, что крышка будет немного более эластичной и более устойчивой к ультрафиолетовому излучению.
Диаметр сопла: 0,4 мм
Высота слоя: 0,20 мм.
Периметр: 4
Заполнение: 100%
Поддержка: не требуется
Конструкция с штыревым замком C/D
Материал
Внутренняя часть пряжки должна быть достаточно гибкой.
ASA, нейлон или PETG для использования на открытом воздухе при ярком солнечном свете.
Я использовал белый Polymaker PolyLite ASA, и он работает хорошо. Однако я рекомендую PETG, поскольку он также успешно печатает на принтерах без закрытого корпуса.
Также можно использовать ABS для нормального использования.
Диаметр сопла: 0,4 мм
Высота слоя: 0,20 мм (лучше использовать переменную высоту слоя)
Периметр: 4
Заполнение: 100%
Скорость потока: [Совет] старайтесь избегать чрезмерного недостаточного выдавливания (0,95-1,0).
Поддержка: необходима, только на печатной платформе
Тип полей: Мышиное ухо
Глажение: [опционально] все верхние поверхности (для гладкой верхней поверхности)

Примечание. Обеспечьте прочное сцепление слоев между слоями и между линиями экструзии.

Мужской лестничный замок, конструкция B

Те же настройки печати, что и для дизайна Pin-Lock.

но со следующими отличиями:

Скорость печати: [опционально] уменьшите скорость печати в диапазоне высоты от 1,0 до 1,6 мм (если первые 3 слоя на опорной конструкции не приклеилис�� достаточно).
Порядок печати стен: [опционально] Внутренний/Внешний/Внутренний (минимум
