Чехол Waveshare RP2350-USB-A
Корпус, который я создал специально для проектов OGX-Mini / Joypad OS, но на самом деле он подходит для любого использования платы Waveshare RP2350-USB-A.

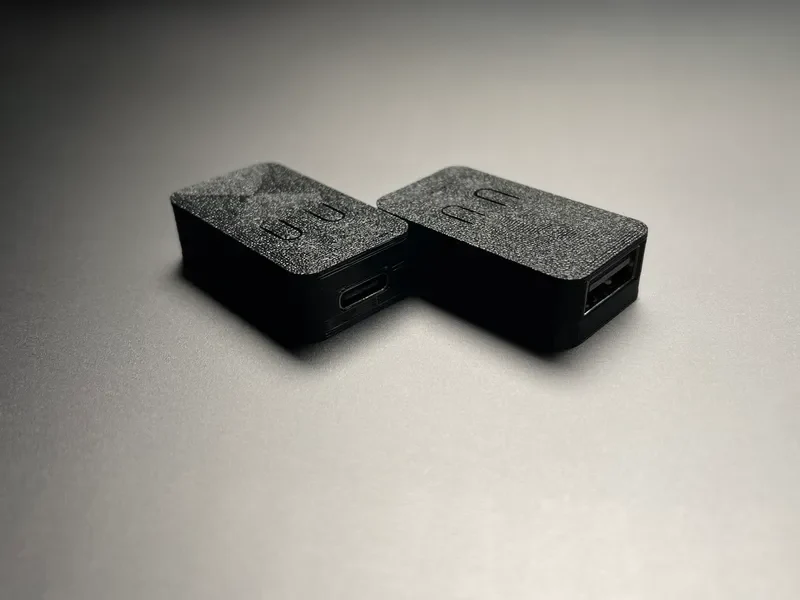

Модель построена с очень жесткими допусками, поэтому в зависимости от вашего принтера вам может потребоваться распечатать ее в увеличенном масштабе (или в файле, где это необходимо). На фотографии модель напечатана в масштабе 100% с использованием черной нити ASA.
Мои настройки печати
Высота слоя 0,2 мм
4 настенные петли
5 верхних и нижних слоев оболочки
100% заполнение для максимальной жесткости (мне это не требовалось из-за других настроек, но могло потребоваться при использовании высоты слоя менее 0,2 мм)
Примечания
После печати я советую вам нажать на сторону USB-C снаружи корпуса, просто чтобы убедиться, что она правильно прилегает — она должна плотно прилегать, потребуется небольшое усилие, чтобы она вошла в отверстие.
Вставляя плату внутрь корпуса, начните с нее под углом, убедившись, что сторона USB-C правильно совмещена с отверстием (если смотреть снаружи). Затем нажмите сторону USB-A вниз, нажимая в сторону стороны USB-C. Если все сделано правильно, после небольшого усилия разъем USB-C войдет в отверстие, что позволит вам протолкнуть сторону USB-A к нижней части корпуса.
