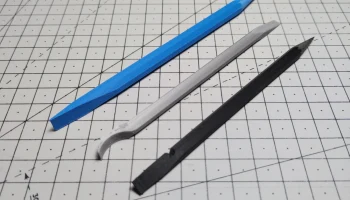

Набор Spudger (инструменты для разборки электронных устро...

После обсуждения с @ThatMakerKid я захотел создать свой собственный набор инструментов для 3D-печати, вдохновленный дизайном лопаток iFixit, но с геометрией, лучше подходящей для печати FDM.

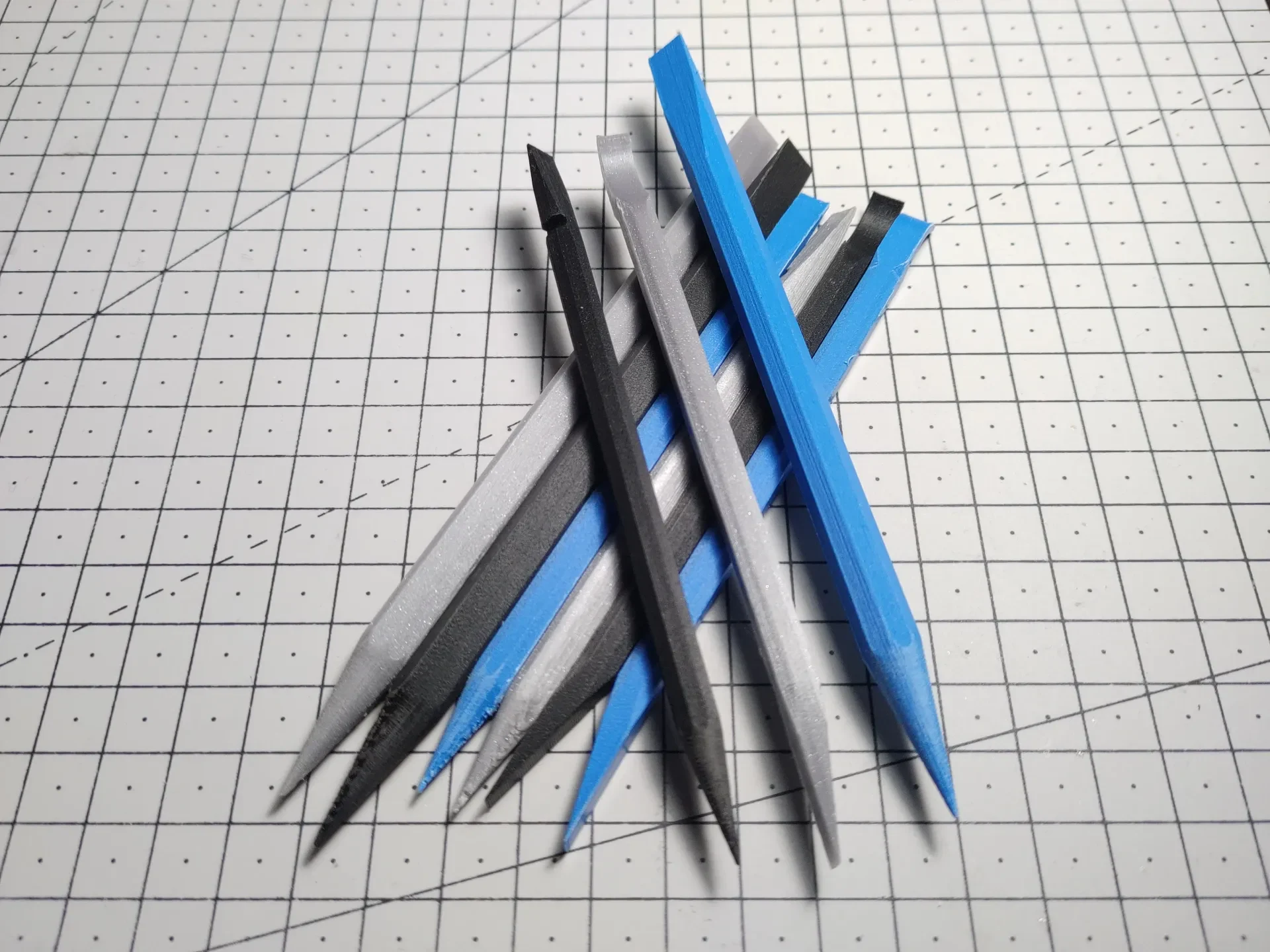

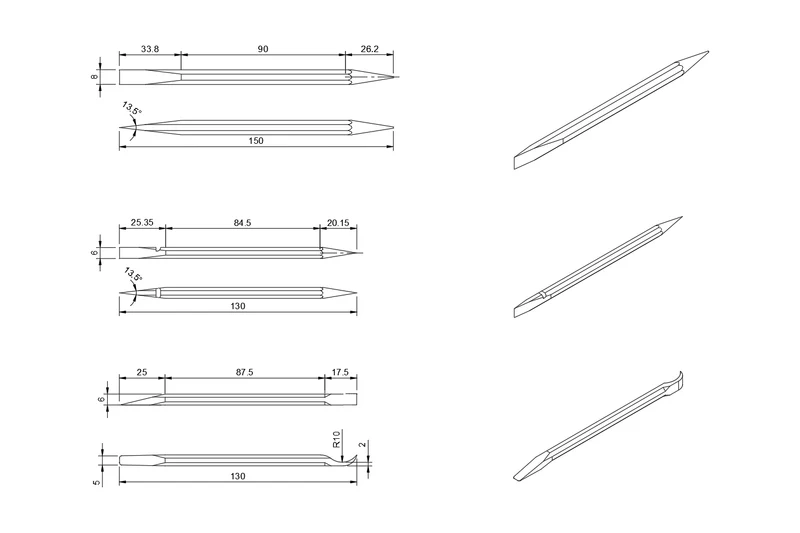

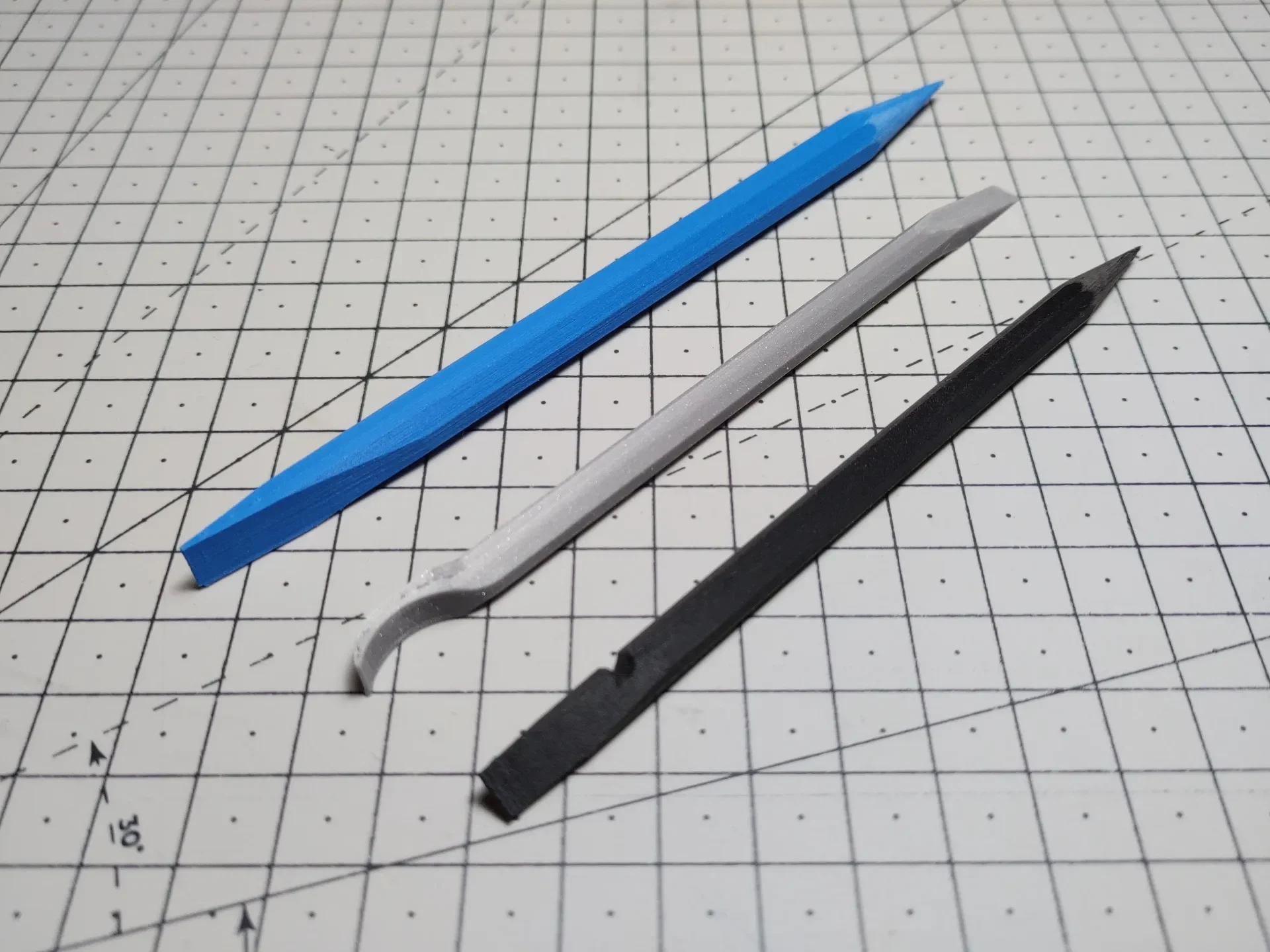

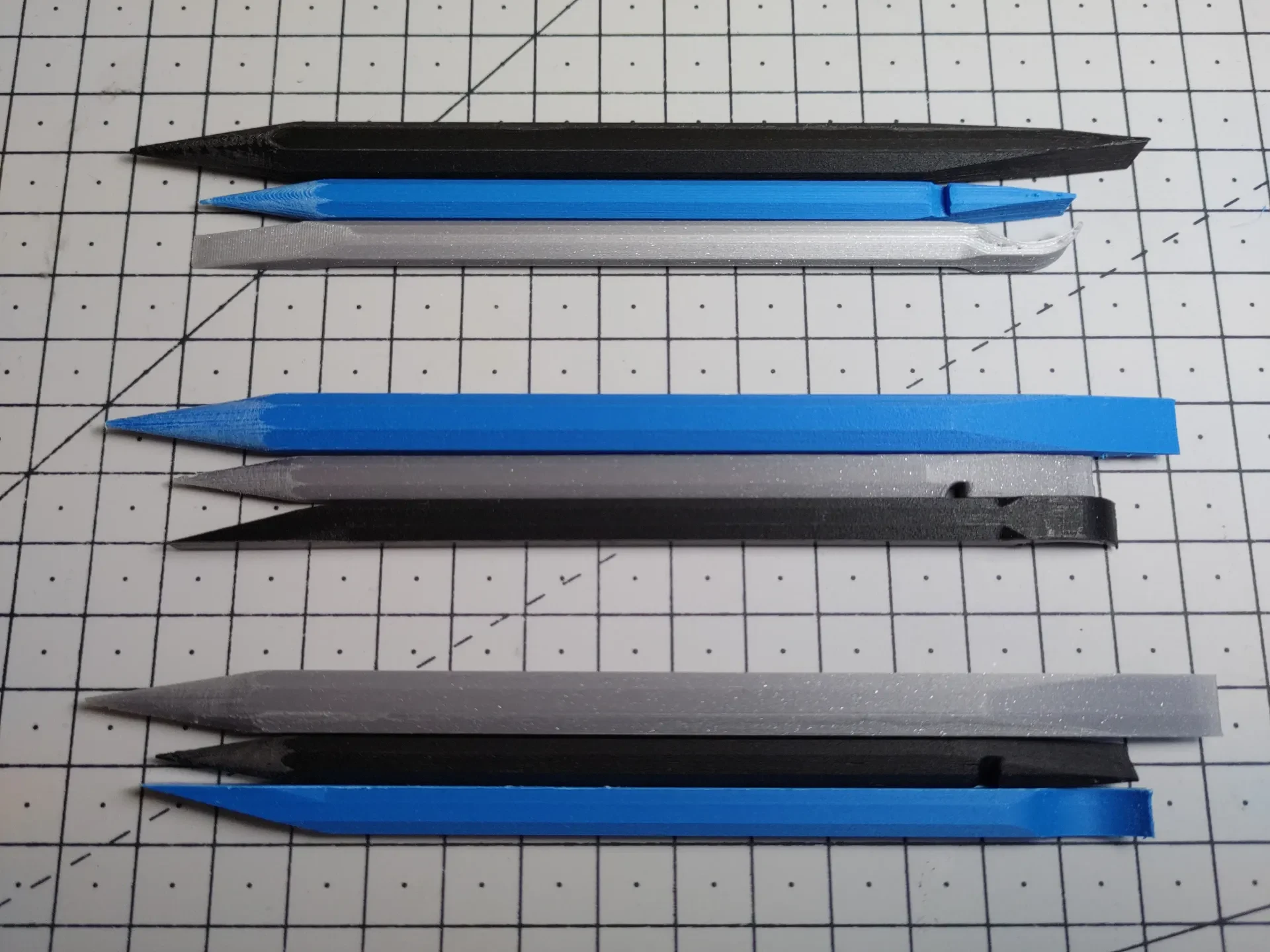

Я решил создать 3 модели для решения разных задач, для которых мне нужен спаджер:

spudger-pencil: простой лопатка с клином и наконечником, похожая на классический Spudger iFixit и оригинальный дизайн @ThatMakerKid.
spudger-wedge: лопатка с плоским клином и крючком, не требующая какой-либо поддержки при печати, которая ближе к дизайну iFixit Halberd Spudger или @AlwaysTinkering. Очень полезно для ограниченного пространства и отсоединения разъемов.
spudger-large: более крупный лопатка с дизайном, аналогичным iFixit Heavy Duty Spudger, более подходящий для крупной электроники, такой как компьютеры или бытовая техника.

Вся эта конструкция имеет восьмиугольную форму, чтобы уменьшить потребность в слоях плота или опоре вокруг вала, но при этом остается довольно удобной в использовании благодаря форме, напоминающей карандаш.

Печать

Эту модель следует печатать с высотой слоя 0,10 мм и 100% заполнением. Я также рекомендую использовать подставки и поля при печати моделей спуджер-карандаш и большая модель спуджера, чтобы гарантировать, что кончик выходит чистым, а клин не деформируется нагретой станиной. Однако в зависимости от возможностей вашего принтера поля и опора могут не потребоваться.

Плот: нет
Опоры: рекомендуется (Тип опоры: плотный, Расстояние по оси Z верхнего контакта: 0,1 мм, С оболочкой вокруг опоры: верно)
Поля: рекомендуется (Тип полей: только внешние поля, Ширина полей: 3 мм)
Высота слоя: 0,10 мм
Заполнение: 100%
