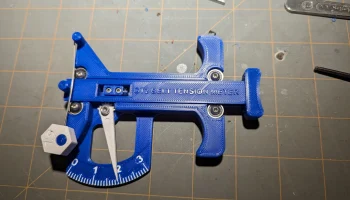

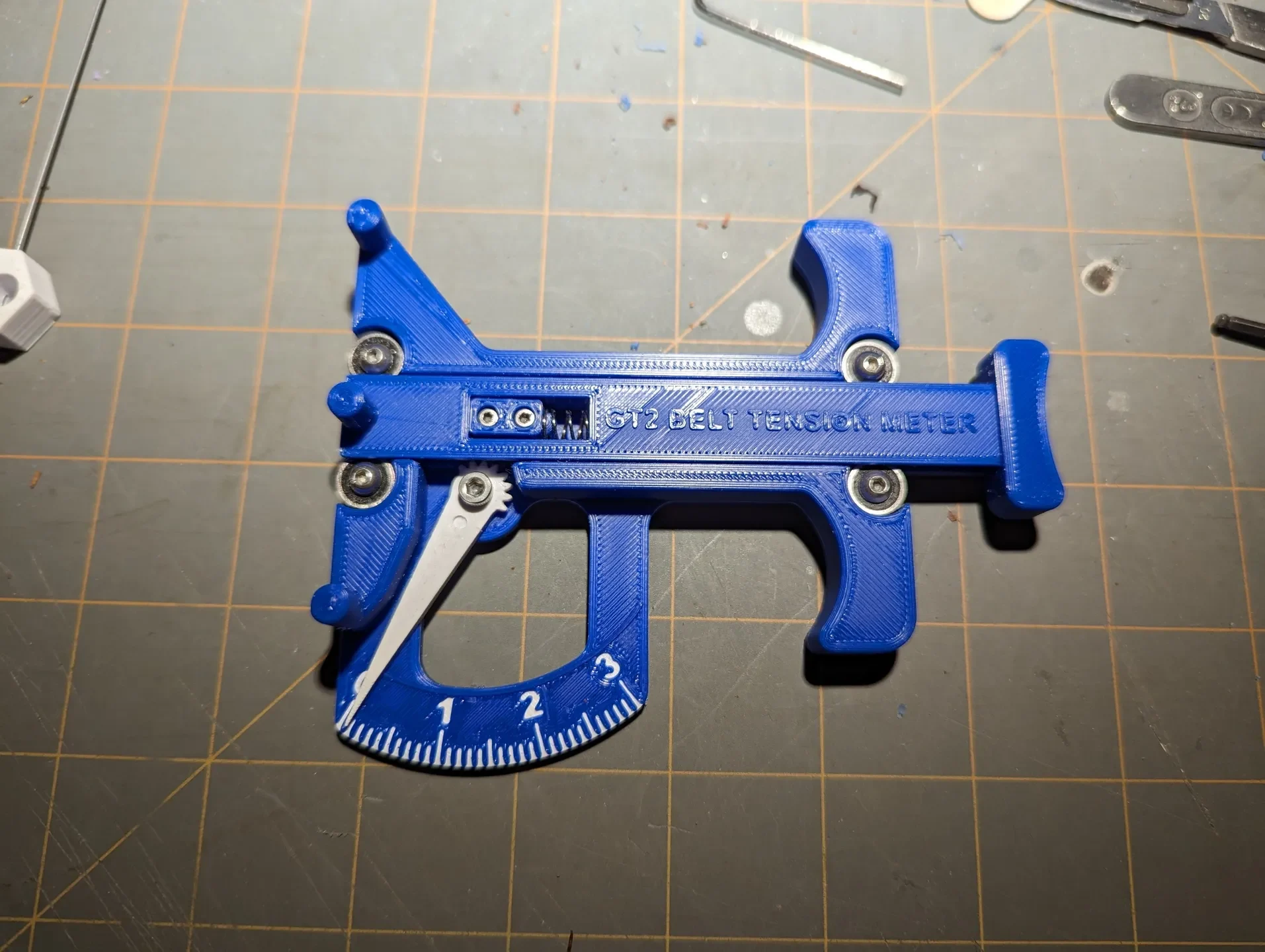

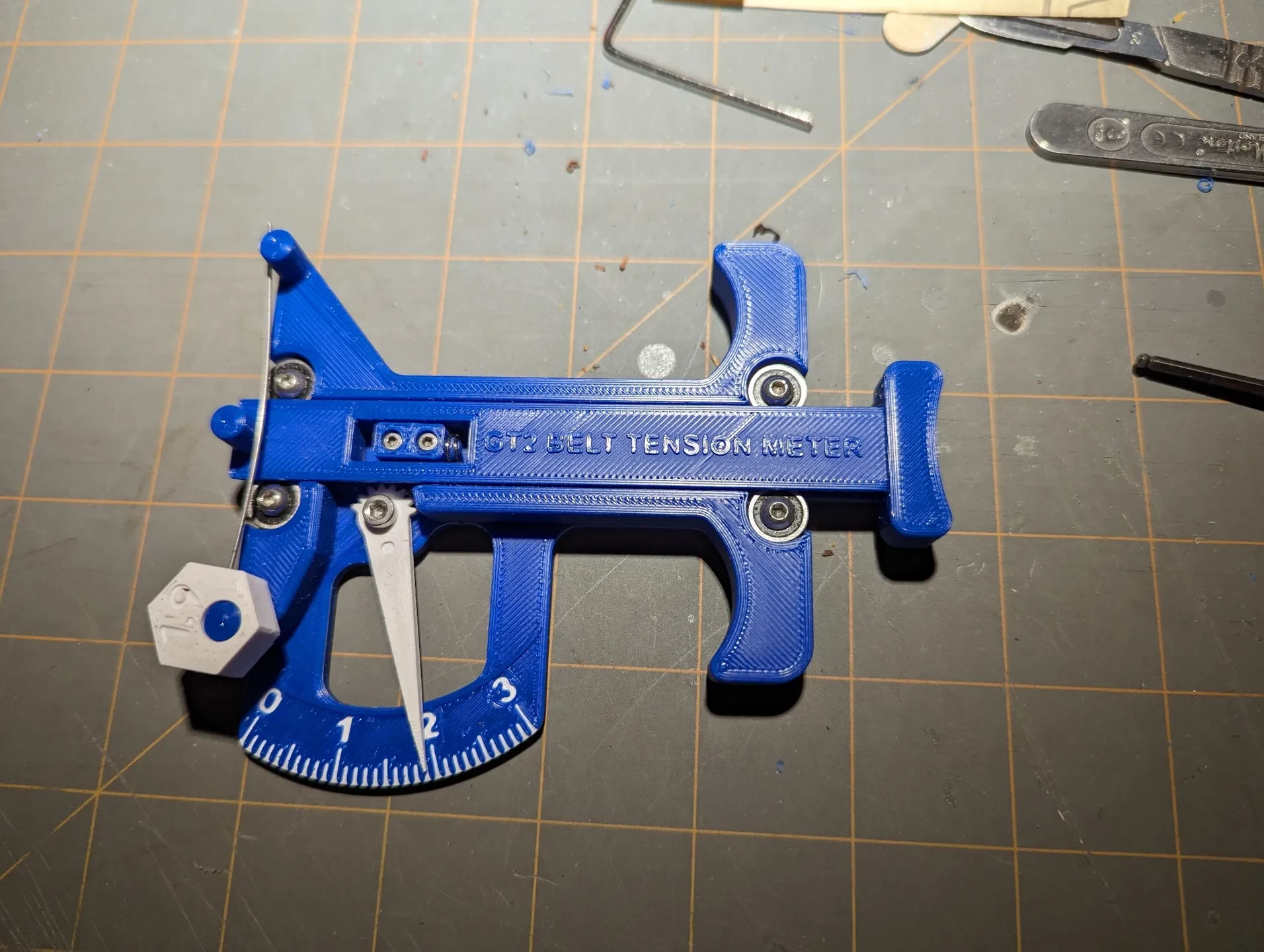

Измеритель натяжения ремня GT2 с подшипниками.........
Подробное описание, руководство и инструкции см. в оригинальном сообщении на GitHub.
Геометрически это то же самое, что и оригинал, и показания манометра/метра будут такими же, как и у первого.
Дополнительная спецификация:
4- Подшипники M3x10x4 мм (623-2RS), без фланца, не использовать шайбы.
4- Винт с полукруглой головкой M3x8

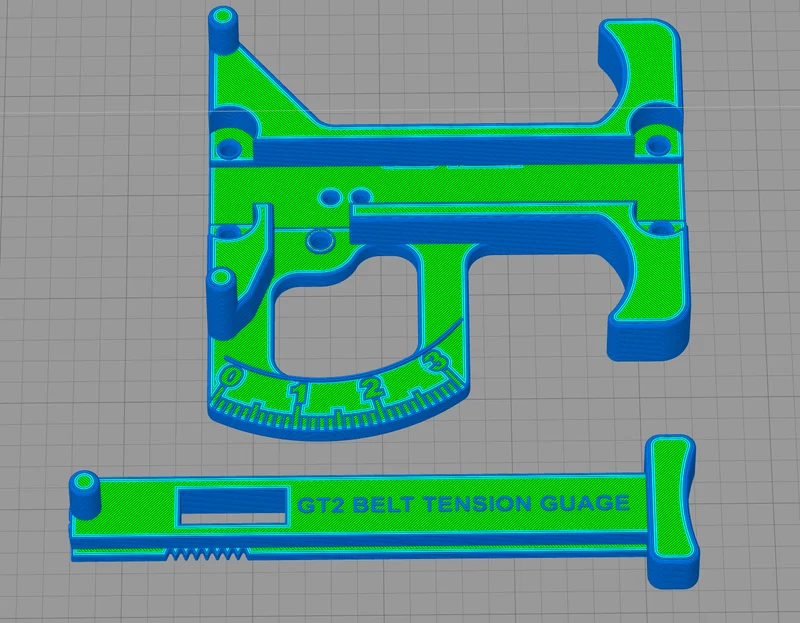

Все части (кроме указателя):
Ширина слоя 0,4
0,2 высоты слоя
3 стены, 3 верхних/нижних слоя
Изменение цвета: начало слоев 16 и 18 или ваш любимый метод.
Примечания к новому слайдеру:
Цель состоит в том, чтобы ползунок свободно скользил по каналу. Свободная посадка вполне допустима, и подшипникам не обязательно охватывать ползунок. Ползунок не должен касаться дна канала. Если подшипники затянуты слишком сильно, они могут оставить вмятины вдоль направляющих подшипников.
→ Сначала распечатайте «BT Gauge Slider 0,2 меньшего размера». Если он слишком тугой или слишком свободный, попробуйте другой размер.
→ В слайдеры с версией v2 добавлен фиксатор проводов.

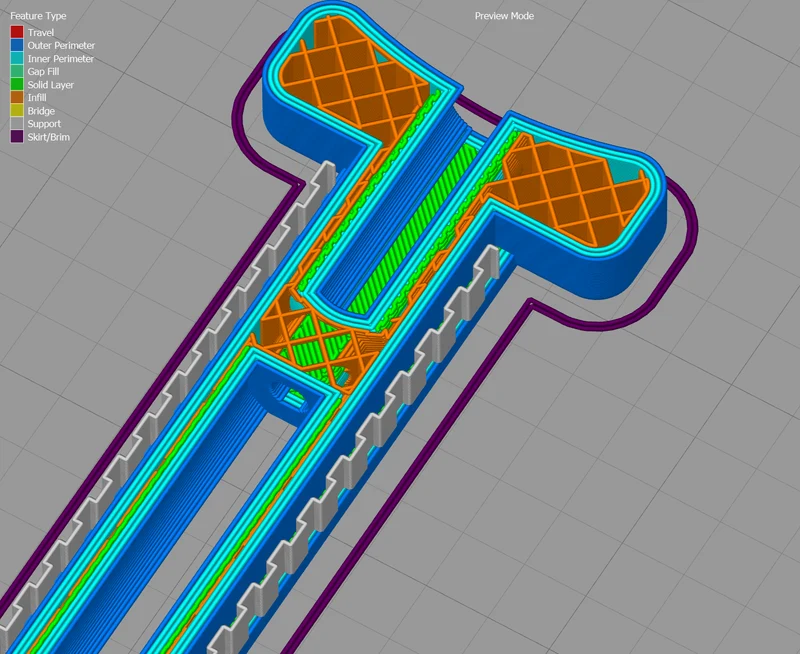

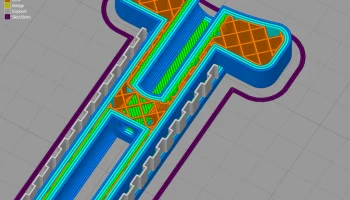

→ Используйте выровненную опору в несуще�� канале с расстоянием от стены 0,8 мм (см. фото).
Обычно внутренние полости не нуждаются в поддержке, и оставшиеся гниды могут мешать пружине.
→Отшлифуйте или отрежьте все оставшиеся опорные гниды/пупырышки/шишки и т. д.
→Снимите слоновью лапку, обратите особое внимание на зубья шестерни (реечная часть реечной передачи).
Печать указателей:
Мне повезло при высоте слоя 0,1 и ширине 0,3, отшлифовать или вычистить слоновью ногу в зубьях шестерни.
