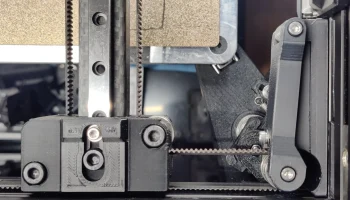

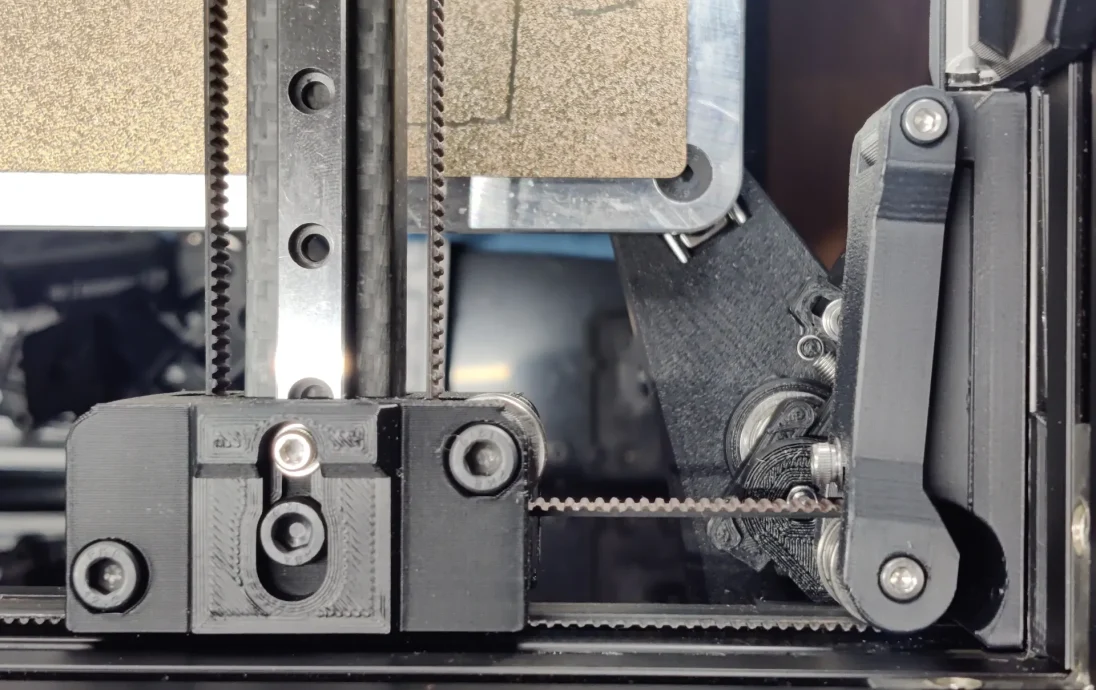

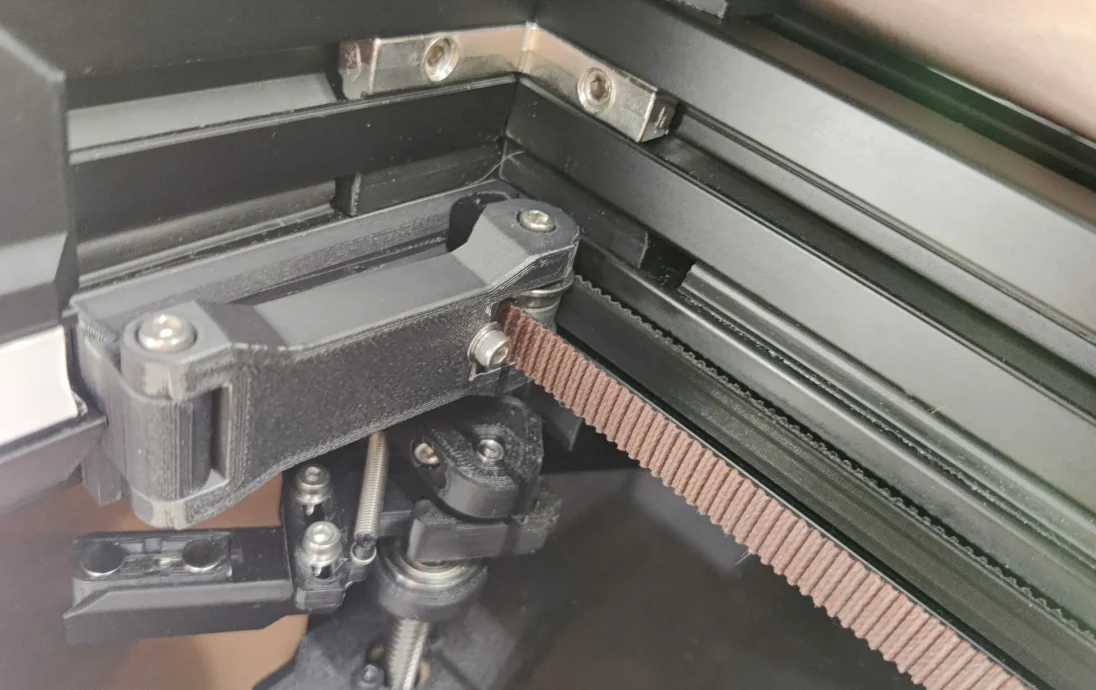

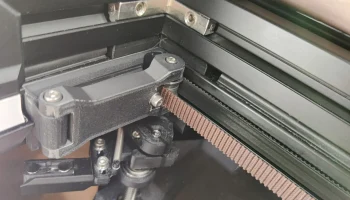

Унаследованный тонкий натяжитель ремня RatRig V-Core 3/3.1

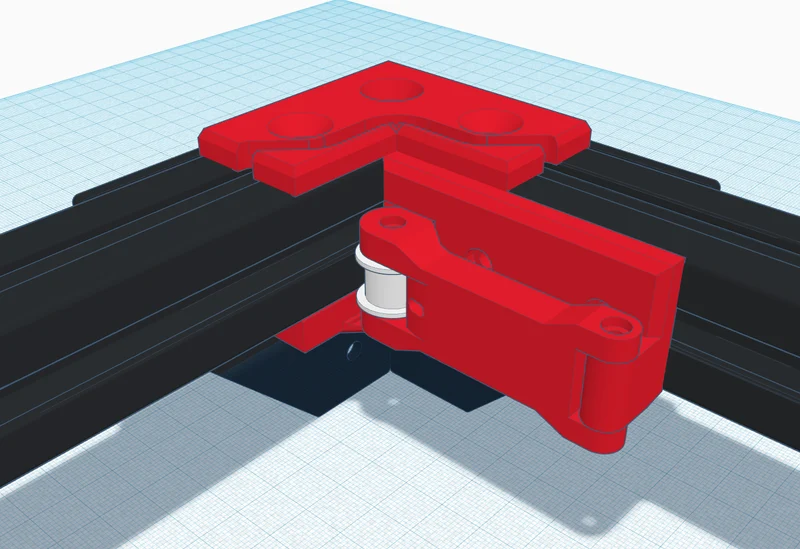

Натяжитель ремня для установки на раму моделей V-Core3 и 3.1.

Это позволяет снять тяжелые натяжители ремня EVA 2 и 3 с каретки и значительно облегчить натяжение, разместив натяжные винты спереди.

Он заменяет стандартные натяжные пластины.

Материал для печати: PETG — ABS/ASA, если он прилагается;

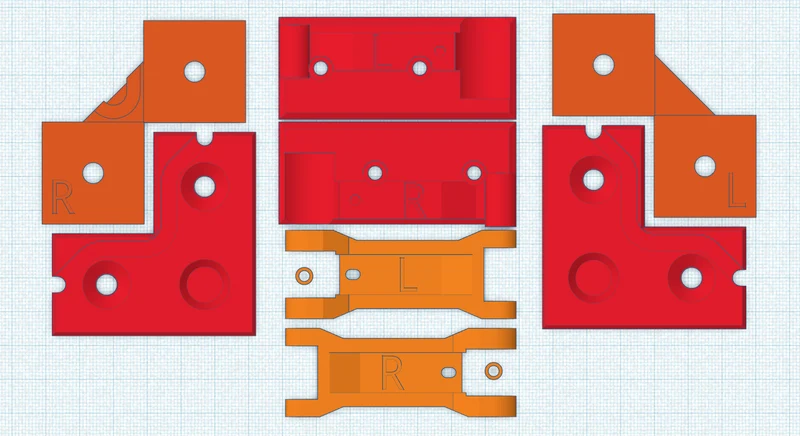

Инструкция для печати: Разместите детали, как показано на рисунке. Распечатайте левую и правую части «idler_tensioner», выбрав для параметра «допуск среза» значение «эксклюзивный»;
Поддерживает: нет;

Спецификация:

№4 болта М3х25мм;
2 болта М3х20 мм;
№2 шайбы М3;
6 нейлоновых контргаек M3;
№4 болта М4х10мм;
№ 4 Т-образных гайки M4.

В конструкции использованы следующие стандартные компоненты:

4 болта RatRig M6 x 0 мм (шток Ratrig);
№ 4 Т-образных гайки RatRig M6;
4 конических болта RatRig M5;
n.2 натяжных ролика RatRig 3 или 3.1;

Распечатайте два адаптера натяжных роликов диаметром 5 мм для центрального винта M3 на подшипниках натяжных роликов диаметром 5 мм и две верхние угловые пластины (они симметричны).

Если вам нравится мой дизайн и вы довольны им, рассмотрите возможность пожертвования кофе, чтобы оправдать время и усилия, потраченные на исследование/проектирование.

Наслаждайся этим!
