Конфигурируемые тройные фитинги под углом 22,5 и 45 град.

Менее 10 процентов людей, загружающих контент, нажимают кнопку «Мне нравится». Будьте 10 процентами. Нажмите кнопку «Мне нравится» и выразите свою поддержку.

Если вы найдете эту модель полезной, смело купите мне кофе.

Здесь представлены трехсторонние колена с изменяемой конфигурацией 22,5 и 45 градусов, предназначенные для установки на трубу из ПВХ стандарта 40 диаметром 1/2 дюйма. Они являются частью серии фитингов из ПВХ диаметром 1/2 дюйма, которые я разрабатываю в качестве дополнения к обы��ным сантехническим фитингам. Пожалуйста, проверьте мои проекты на наличие других фитингов 1/2 дюйма.

Эти колена можно использовать для изготовления наклонных крыш конструкций и других форм. Моей первоначальной целью была крыша для небольшой теплицы, обернутой полиэтиленом, где можно было бы хранить растения зимой.

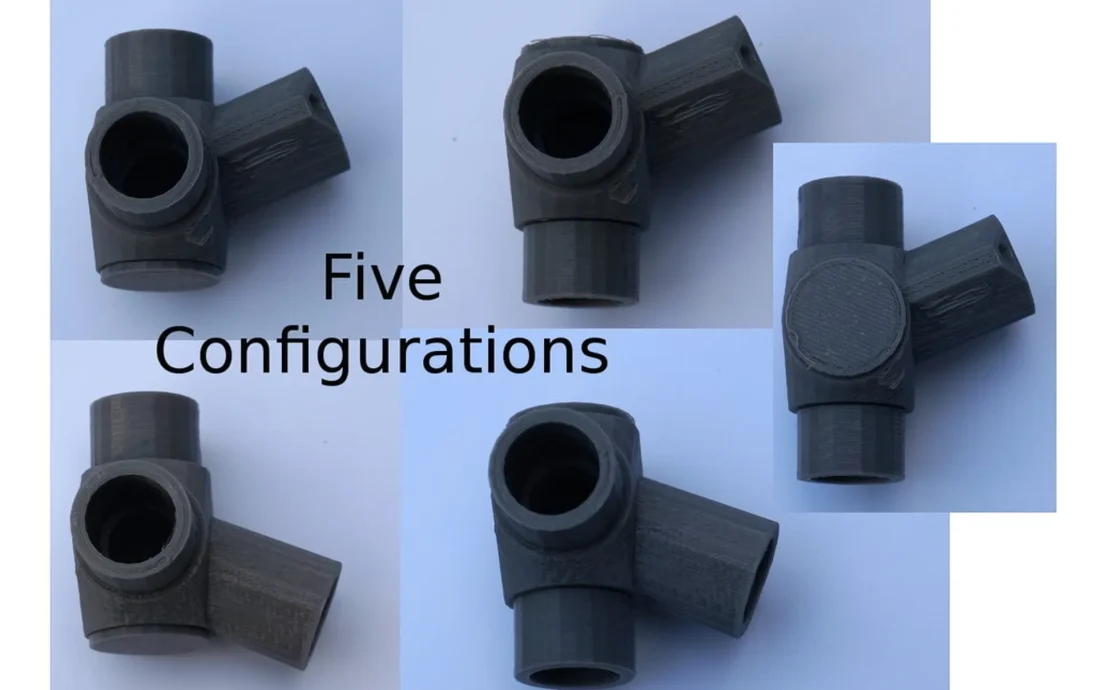

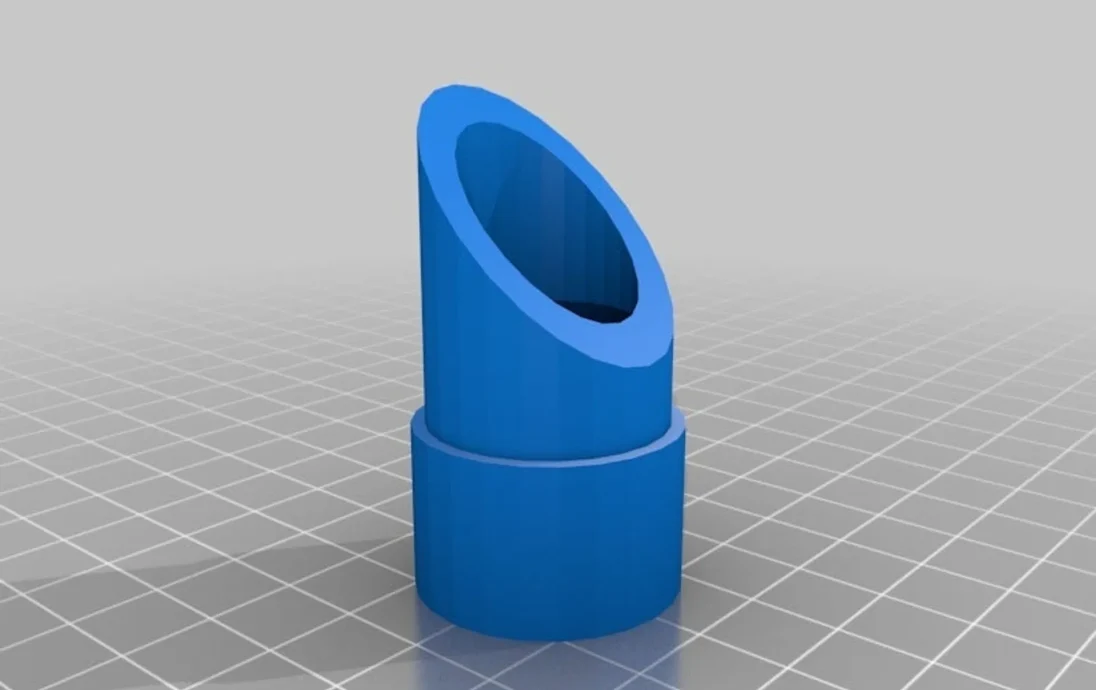

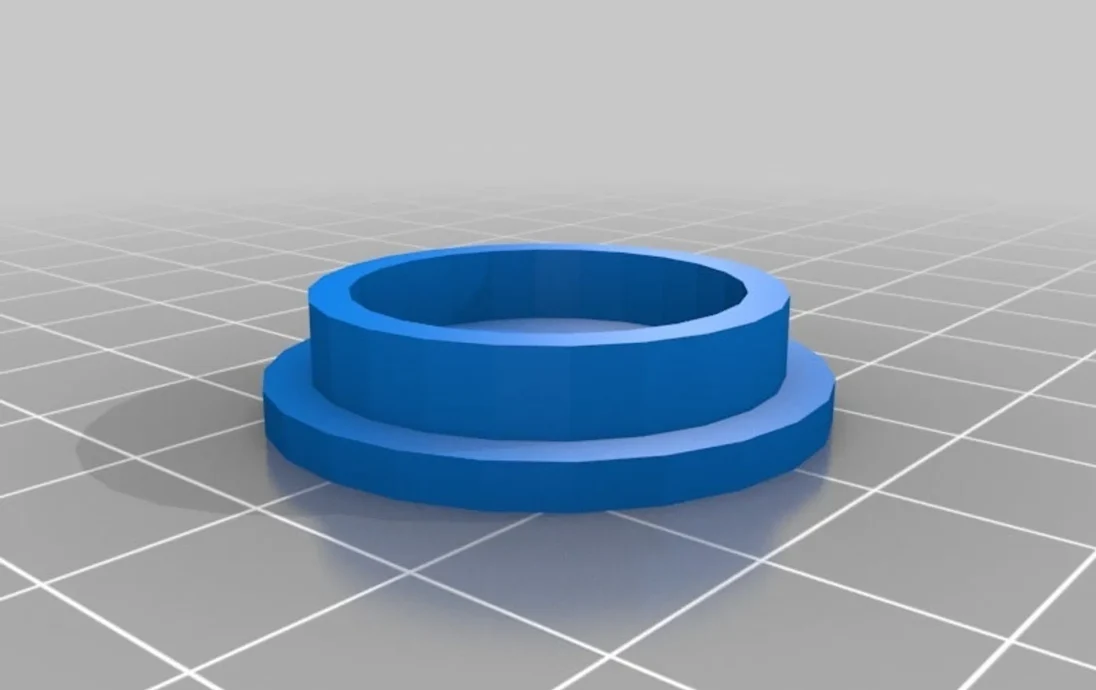

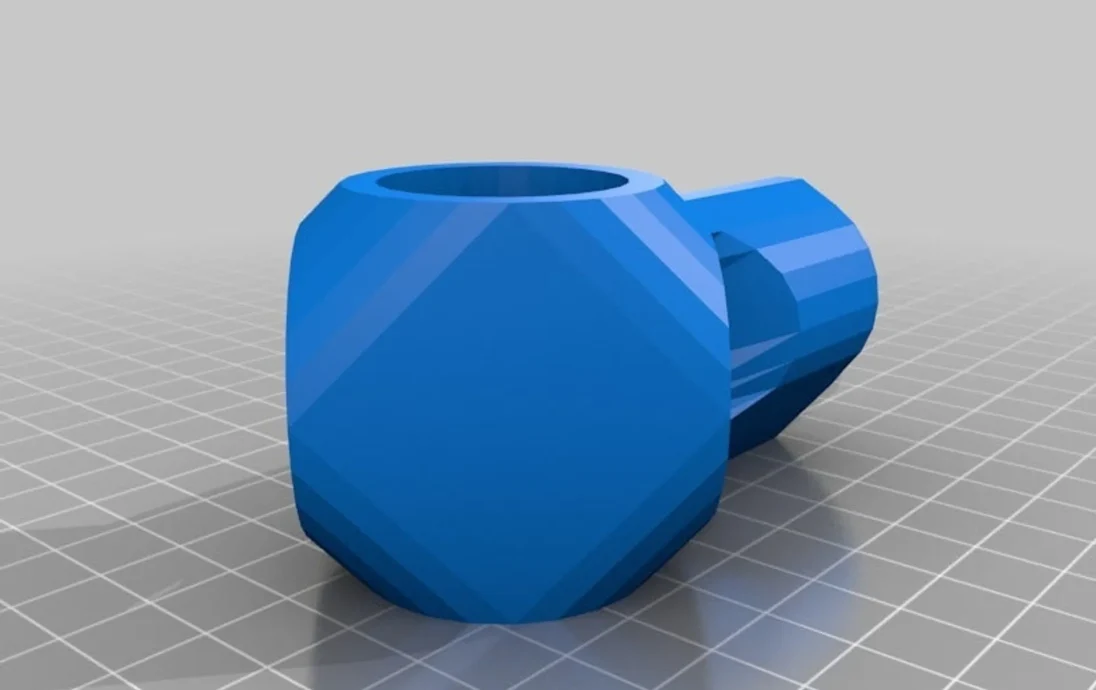

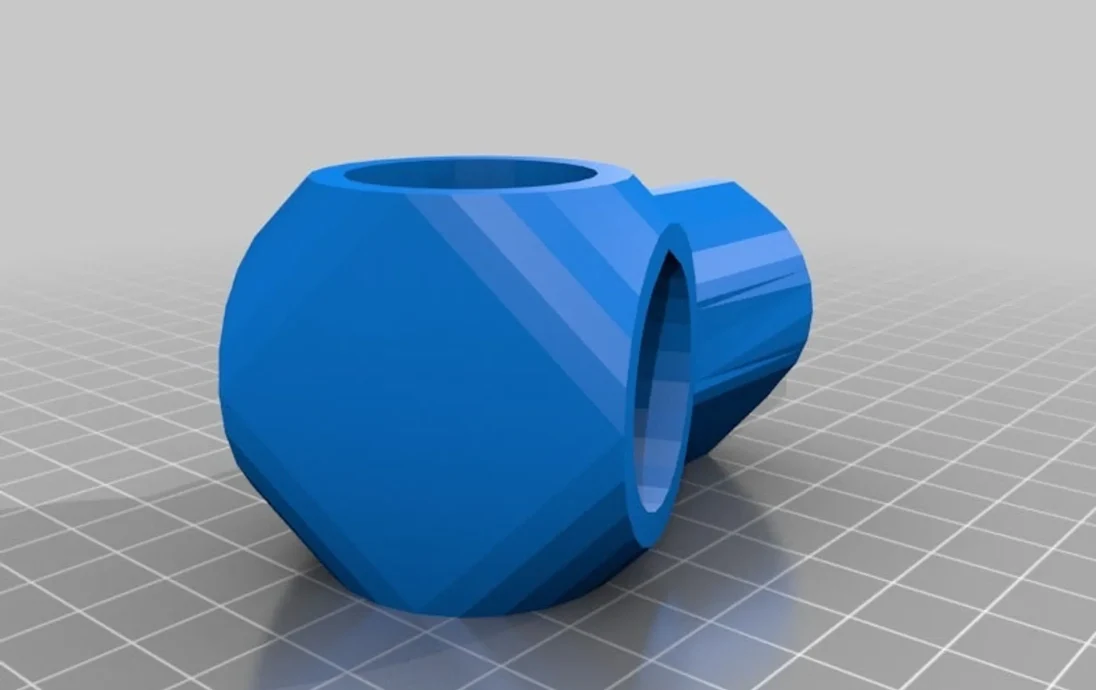

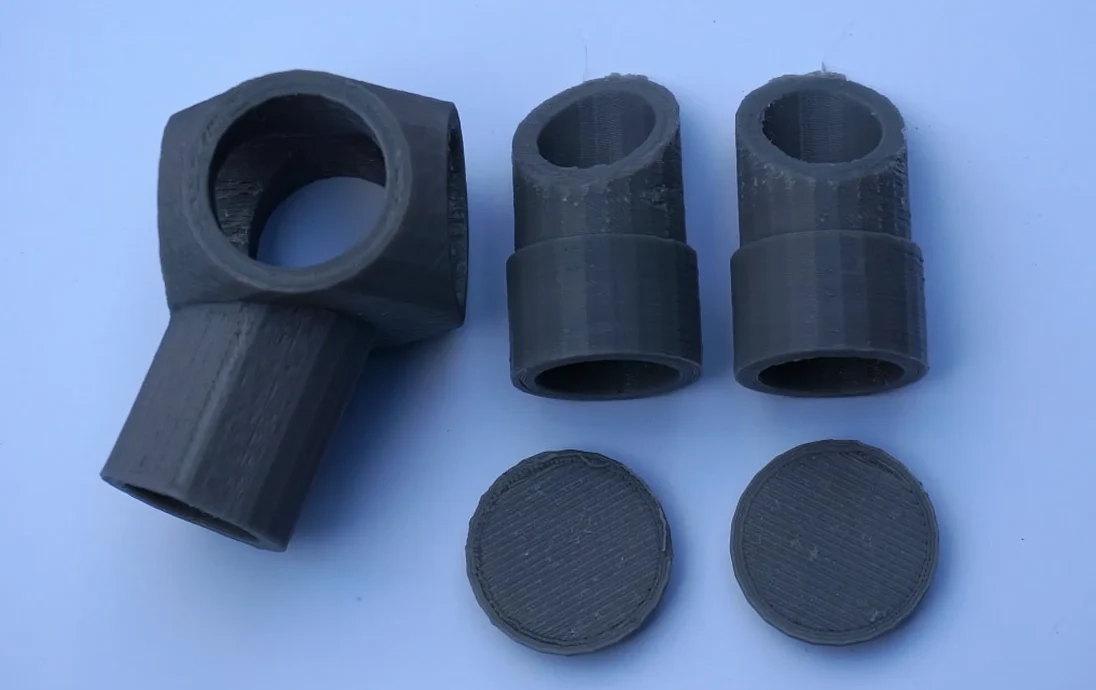

Если вы делаете крышу, вы можете заметить, что каждый угол требует разного крепления. Для того, чтобы сделать одну конструкцию вместо четырех, я сделал локти реконфигурируемыми. Фитинги под углом 22,5 и 45 градусов позволяют изготовить 4 разных колена и 1 Y-образный фитинг. Распечатайте 1 фитинг с углом 22,5 или 45 градусов, затем распечатайте 2 рукава и 2 кепки. Вставьте втулки в отверстия по вашему выбору и закройте остальные отверстия. Клей для надежной фиксации.

Я проделал в трубах треугольные отверстия, чтобы клей высох. При первой итерации я заметил, что герметичность препятствует высыханию. Выступы в верхней части горизонтальных отверстий позволяют печатать без опорных конструкций.

Я продолжу добавлять в эту серию новые фитинги и делиться ими как производной от моего оригинального трехстороннего колена. Пожалуйста, дайте мне знать, если вам нужна фитинг, который я еще не создал.

Вам настоятельно рекомендуется создавать новые производные. Пожалуйста, отмечайте свои новые творения хэштегом #HalfInchPVCFittings.

ОБНОВЛЕНИЕ 03.07.2015: Я немного ужесточил допуски для лучшей посадки. Перед печатью убедитесь, что ваш принтер хорошо откалиброван.

Обновление от 11 ноября 2014 г.: для получения более элегантного решения, в котором используется меньше пластика, попробуйте мое новое трехходовое колено с регулируемым углом в моих конструкциях.
