Машина для производства ПЭТ-нити
Обзор:
Это моя версия машины для переработки ПЭТ-бутылок в нить для 3D-принтера.

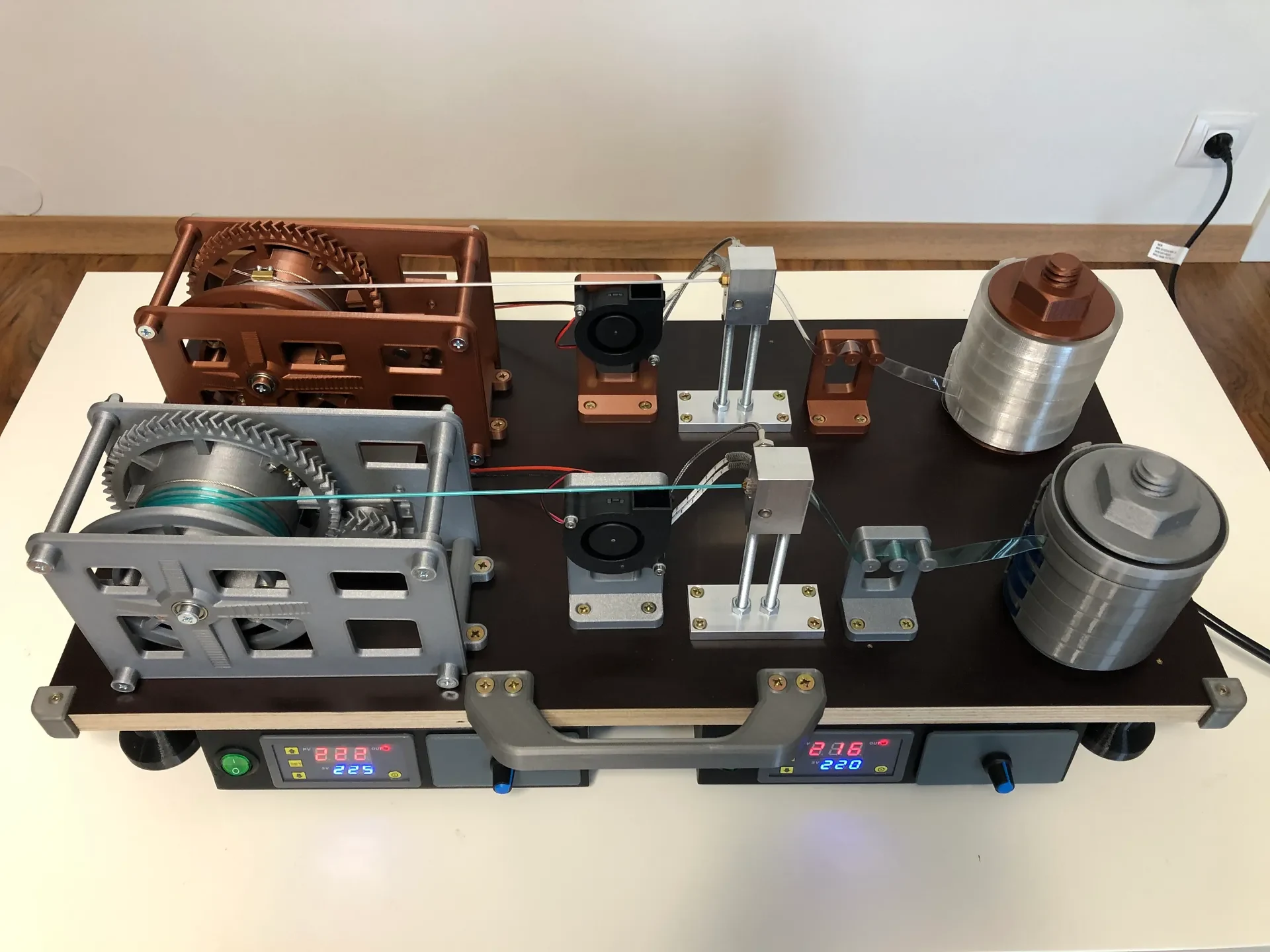

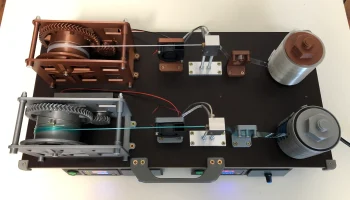

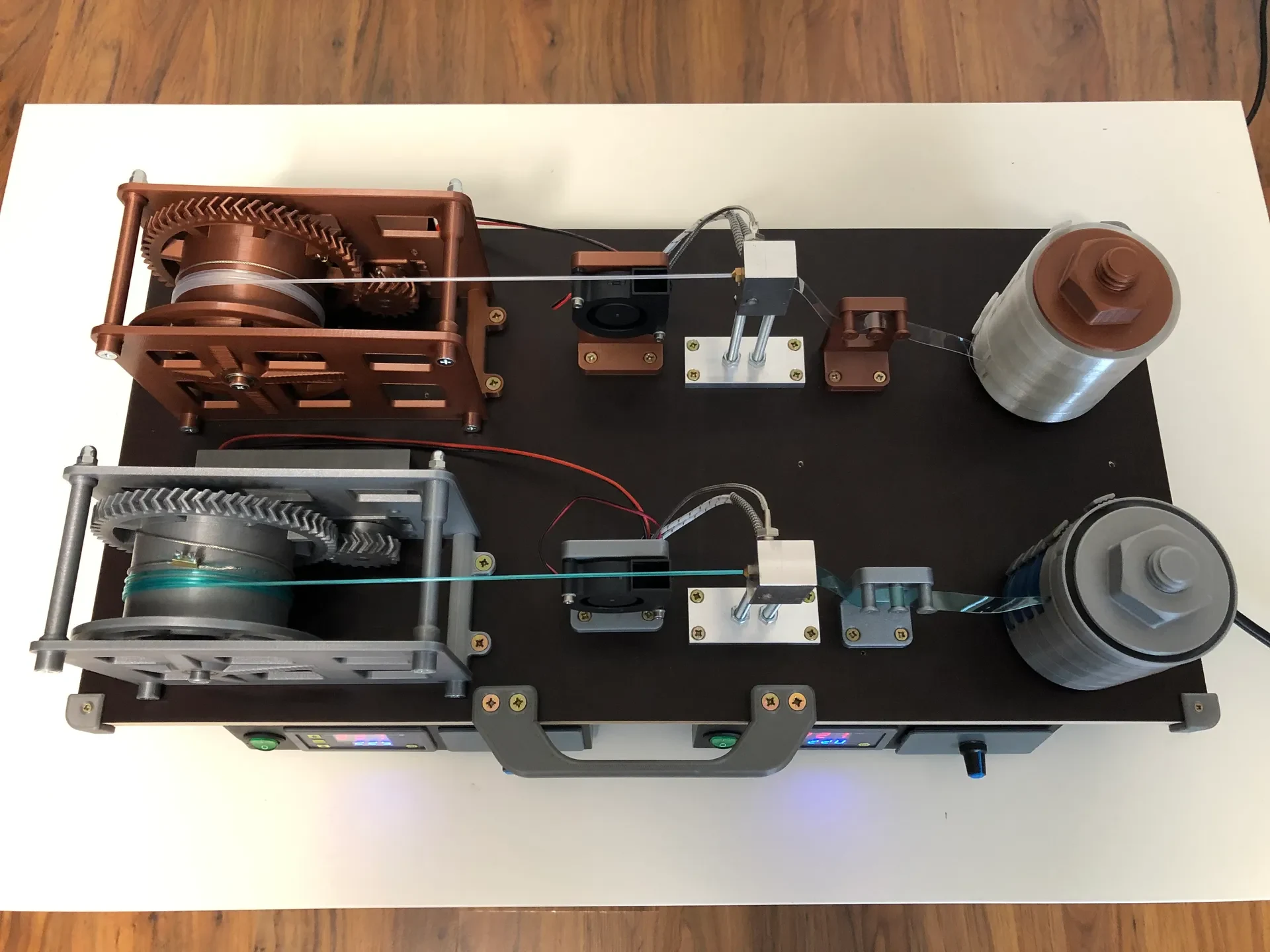

Здесь вы можете увидеть мою установку с двумя работающими агрегатами.
Спецификация:
База
Фанера 150х600мм (одна единица)

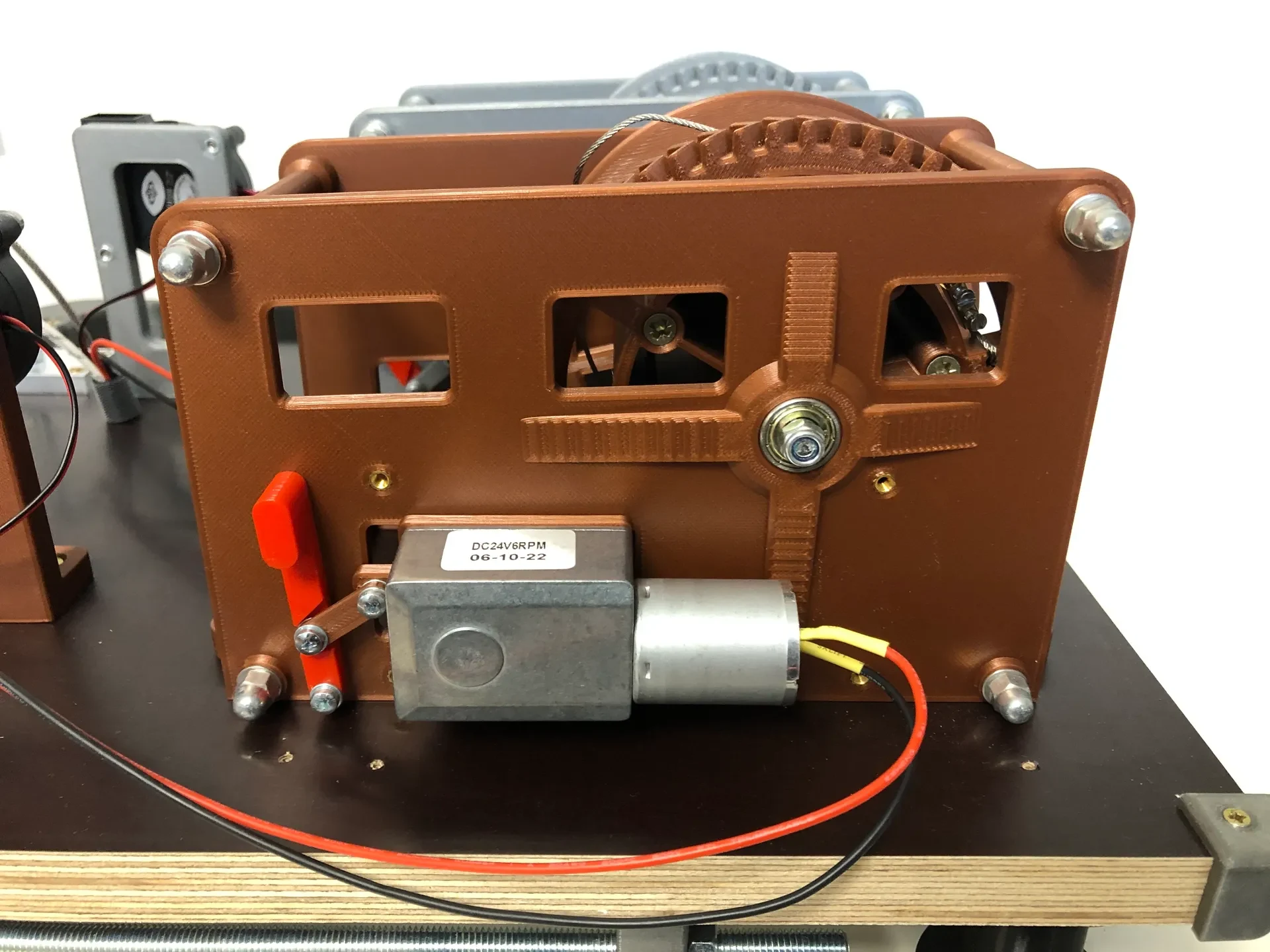

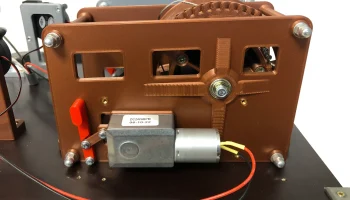

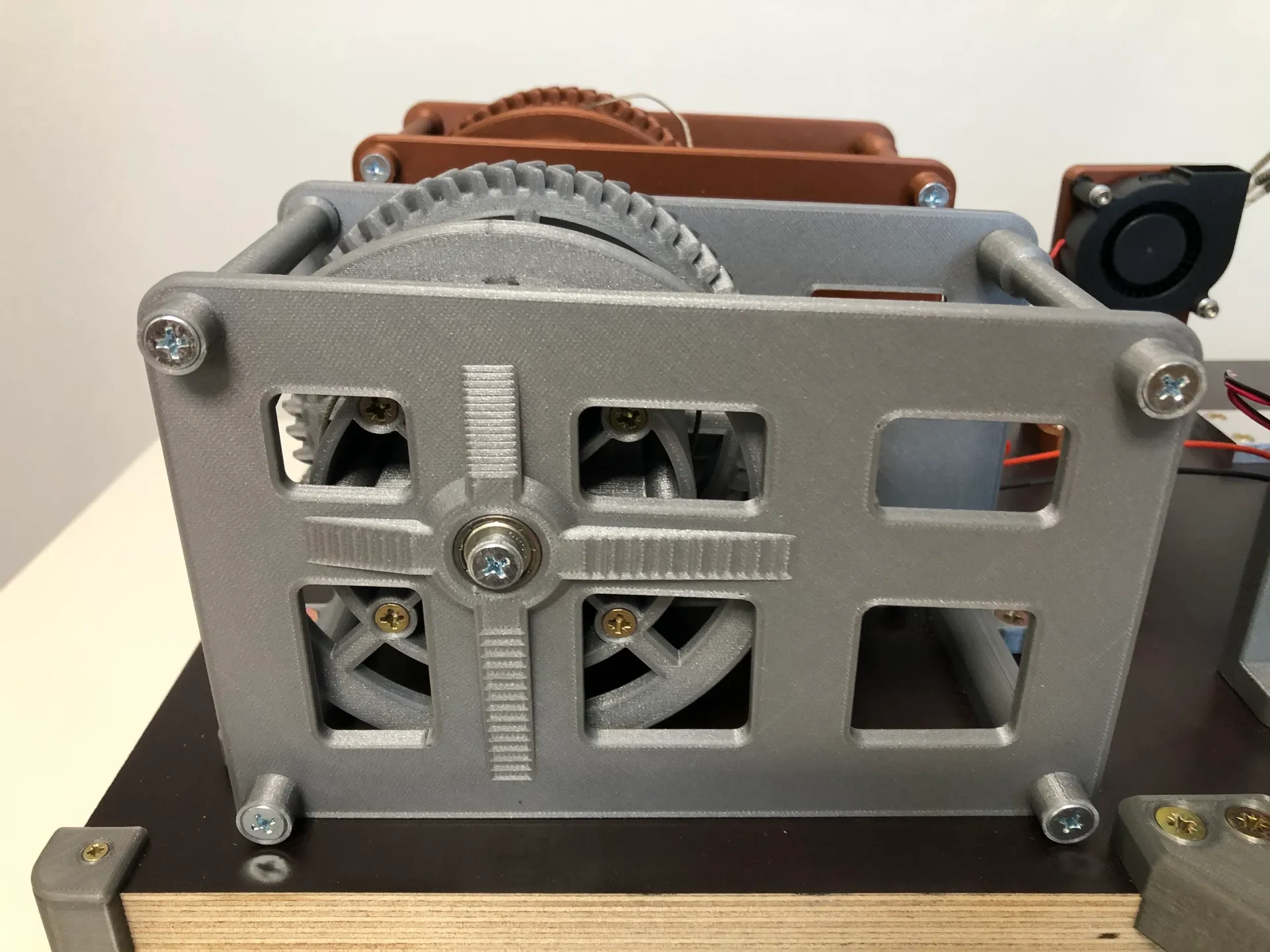

спулер
Тело
1x Spooler_Side_Right.stl
1x Spooler_Side_Left.stl
1x Distance_Top_Back.stl
1x Distance_Top_Front.stl
2x Distance_Bottom_Mount.stl
2x подшипник 625ZZ
5x Винт M5x100 мм (плоская головка)
4x куполообразные гайки M5
1x нейлоновая контргайка M5
5x Шайба М5
4 винта 4x25 мм
Мотор
1 мотор-редуктор с D-образным валом диаметром 8 мм и длиной 25 мм, 6 или 10 об/мин (т. е. мотор-редуктор JGY-370)
1x Gear_17.stl
1x установочный винт M3x10 мм
1x нейлоновая контргайка M3
1x Motor_Mount_Front.stl
1x Motor_Mount_Back.stl
4 винта M3x10 мм (плоская гол��вка)
1x Motor_Mount_Lever.stl
1x Motor_Mount_Connection_Rod.stl
2 винта M3x6 мм
1x винт M3x15 мм
6x Шайба М3
1x нейлоновая контргайка M3
1x Motor_Cover.stl
4 винта M3x6 мм (круглая головка)
катушка
1x Gear_55.stl
1x Spool_Cylinder.stl
1x Spool_Side.stl
16x Винт 3,5x20 мм
Кулер
1x Fan_Holder_5015.stl
2 гайки М3
2 винта M3x25 мм
4 шайбы М3
1 вентилятор 5015 (т. е. охлаждающий вентилятор 5015)

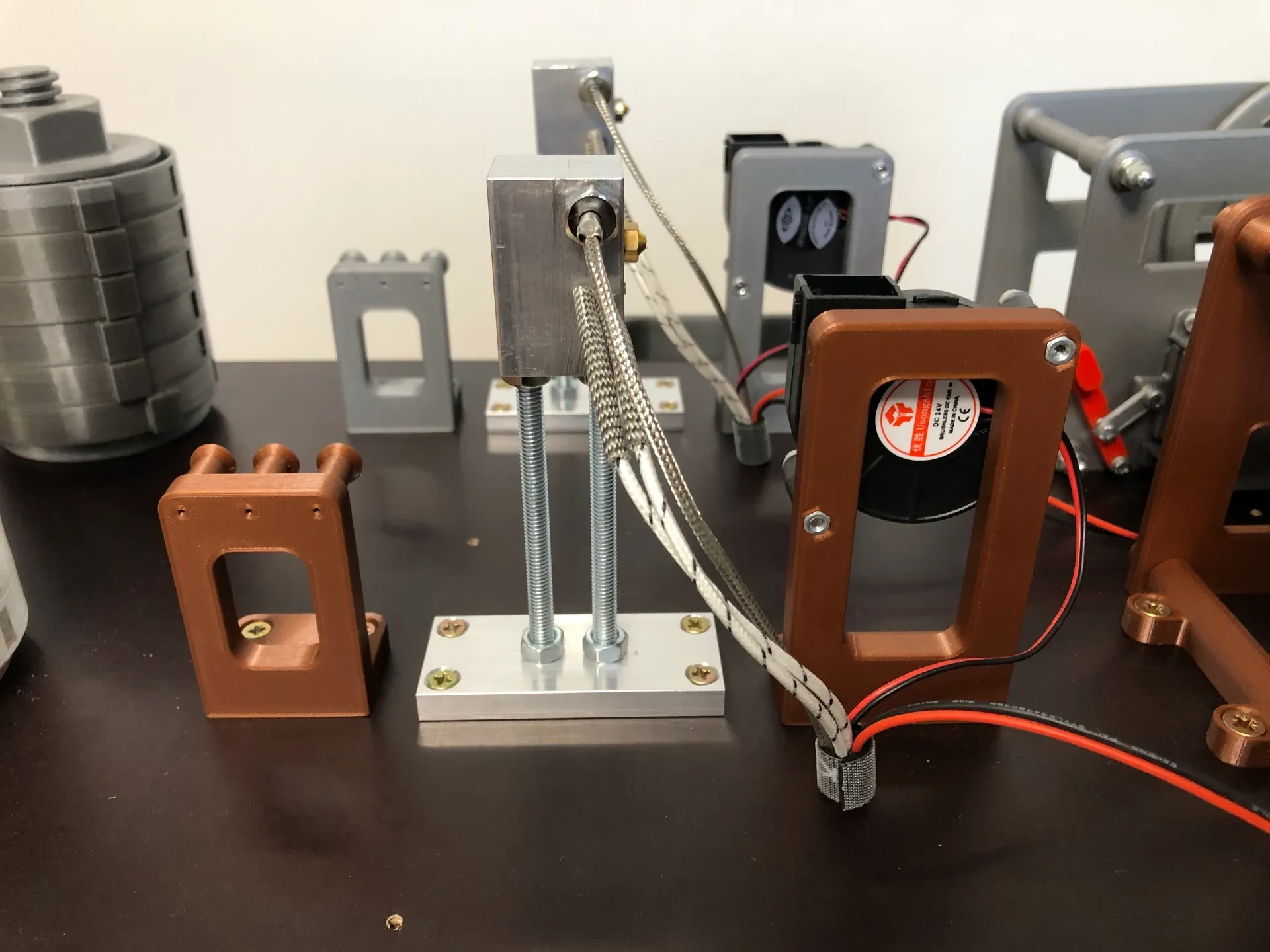

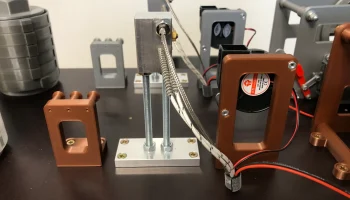

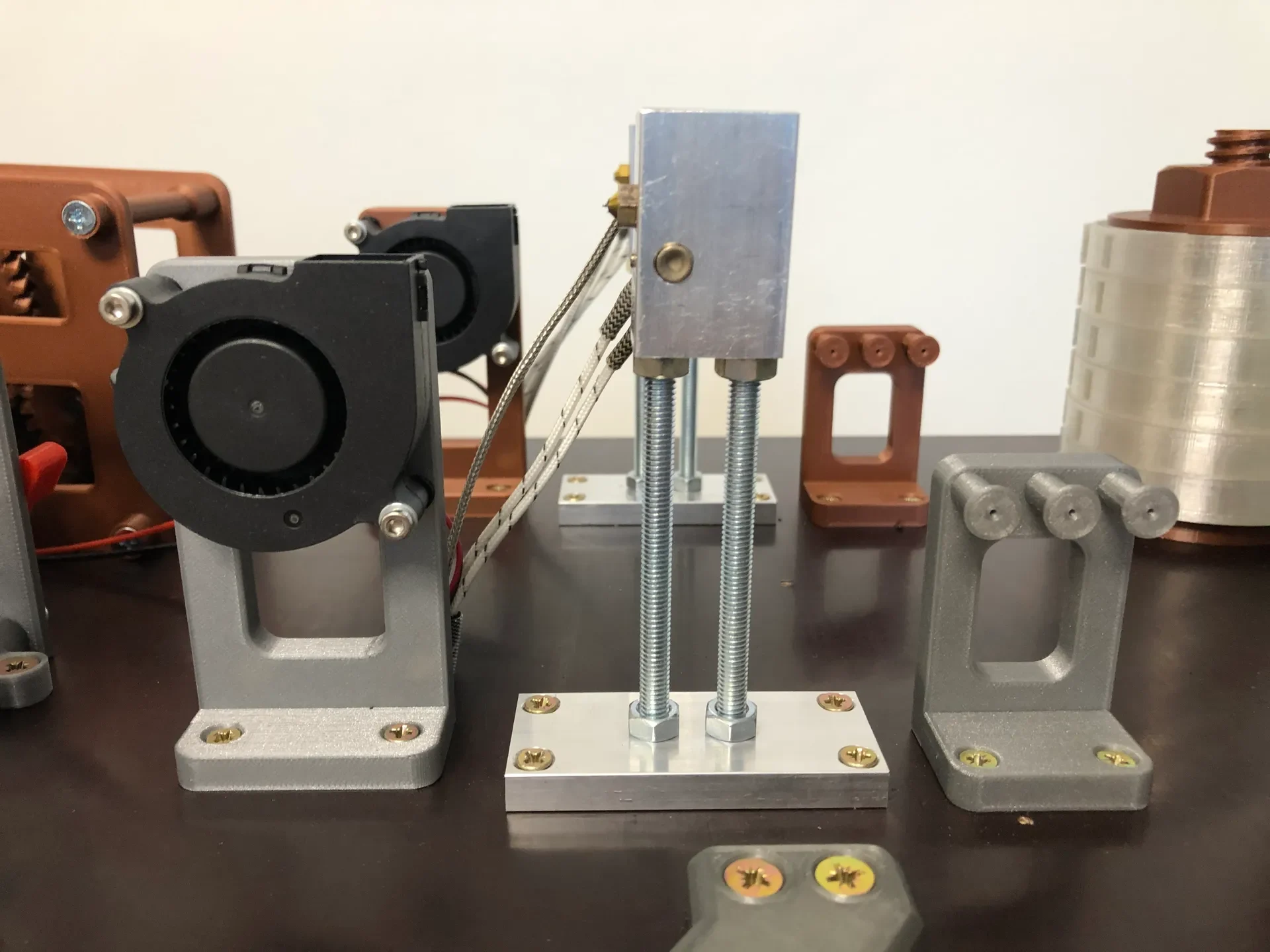

Нагреват��льный блок
1x алюминиевый блок 30х25х38мм (см. Heater_Block.pdf)
1x алюминиевая пластина 30х70х8мм (см. Heater_Block.pdf)
1x сопло с отверстием 1,7 мм
2 винта M6x90 мм (M6x100 укороченный до 90 мм)
4 гайки М6
4 винта 3,5x20 мм
1x нагреватель картриджа мощностью 50 Вт (т.е. нагреватель картриджа)
Стрип-режиссер
PET_Strip_Director.stl
2x винт 3,5x20 мм

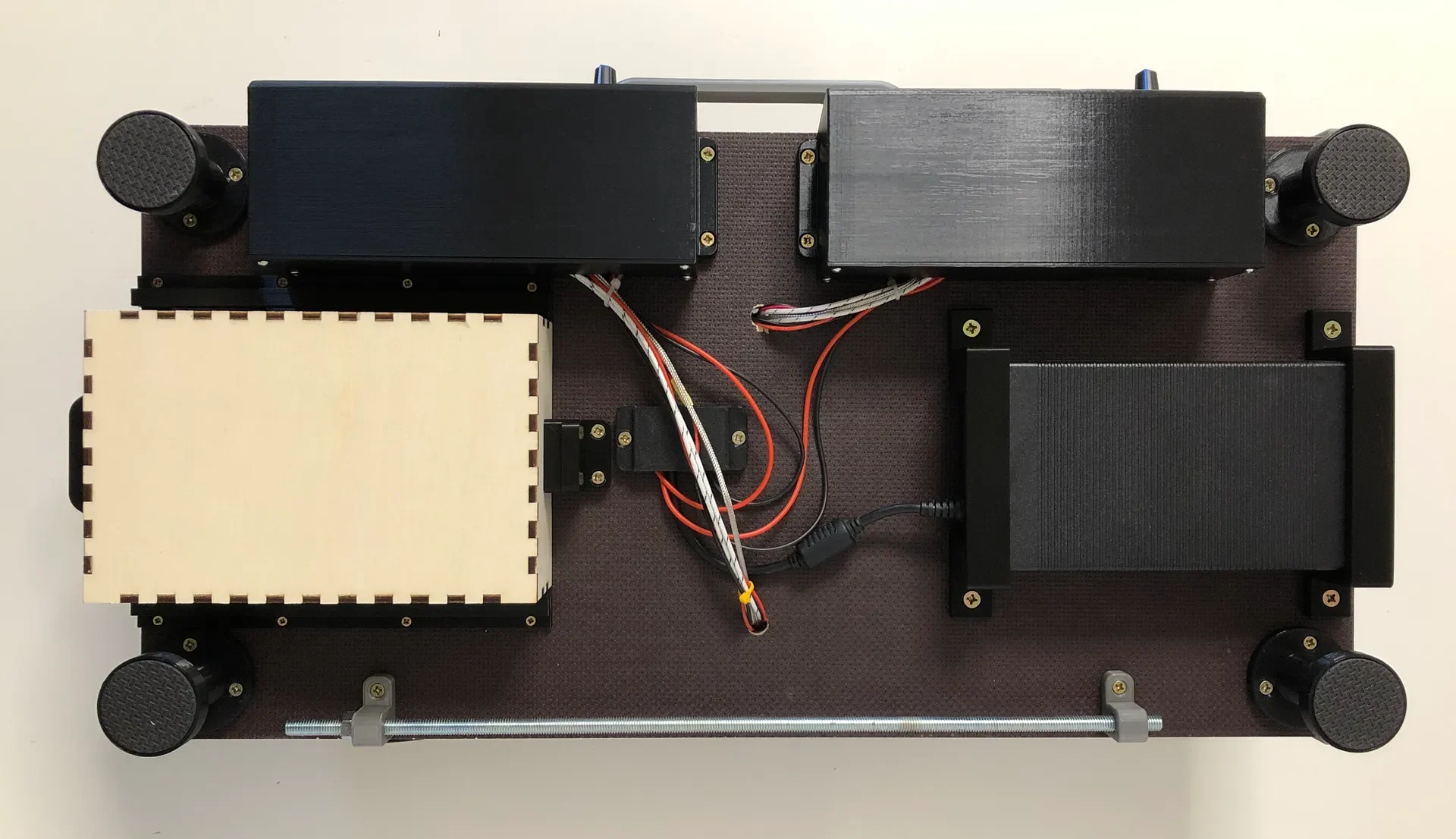

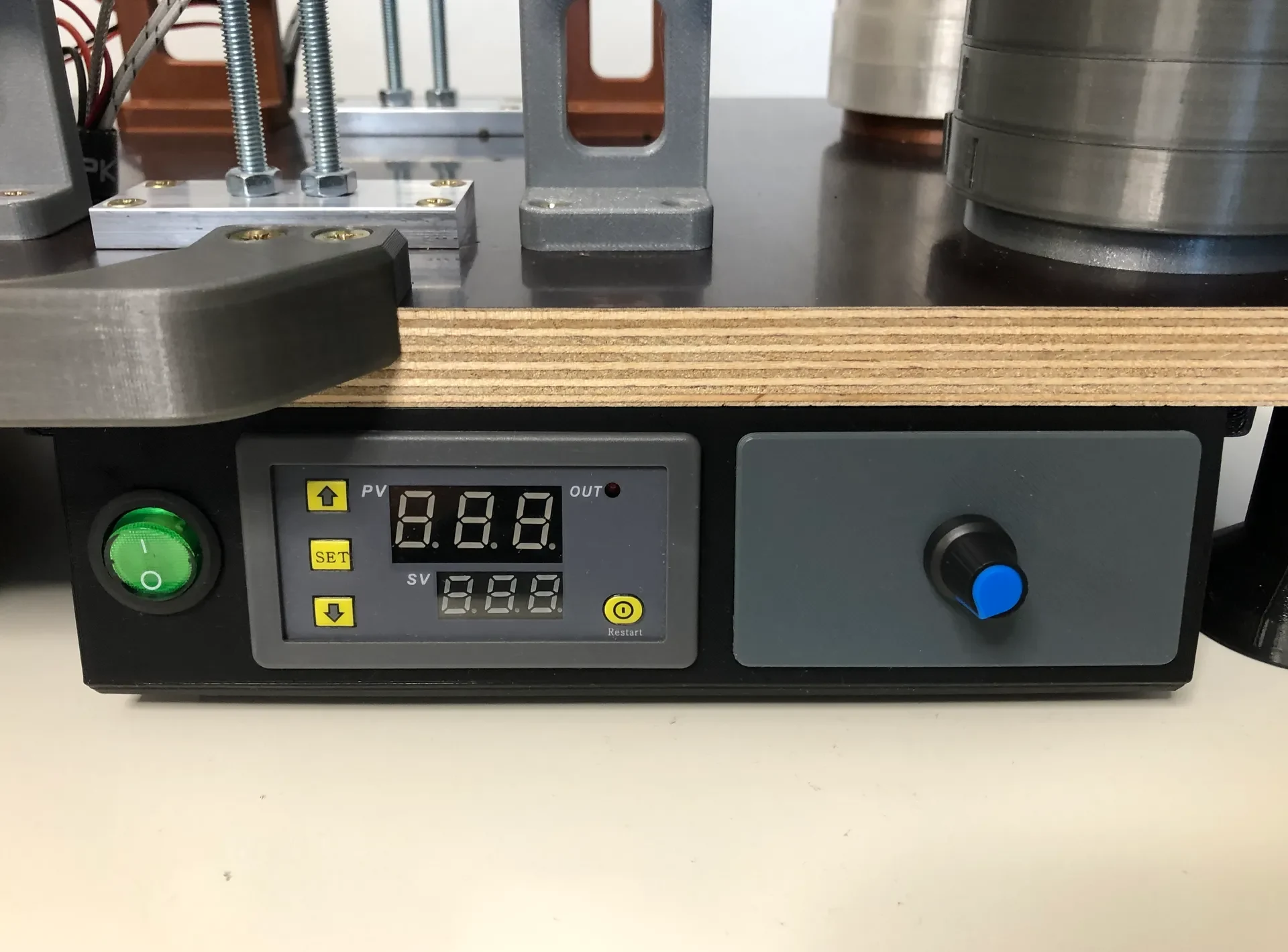

Блок управления
1x Control_Box.stl
1x Control_Box_Back.stl
1x Motor_Controler_Enclosure.stl
4x гайка M3
4 винта M3x10 мм
4 винта 3,5x20 мм
1x термостат с термопарой типа K (т.е. термостат). Термопара должна крепиться винтом М6.
1x регулятор скорости двигателя постоянного тока (т.е. регулятор скорости 5А)
Ноги
4x фут.стл
1x Foot_template.stl (если вы хотите предварительно просверлить отверстия для шурупов)
4 резиновые прокладки диаметром 40 мм.
12x Винт 3,5x20 мм
Другое (необязательно)
4x Corner_Protector.stl
4 винта 2,5x12 мм
1x Ручка.stl
4 винта 4x25 мм
Примечания:
Для намоточного устройства я использовал винты M5x100 мм с плоской головкой, которые можно было легко найти на рынке хобби, и разработал модификатор намоточного устройства для этих винтов. Если вам не нравятся эти винты, распечатайте Spooler_Side_Right_B.stl и используйте другие винты или стержень с резьбой.
Если у вас нет возможности изготовить блок обогревателя по чертежу, вы можете использовать, например, блок обогревателя V6, установленный на Г-образном держателе из любительского рынка. В этом случае купите термопару типа К в небольшой упаковке без крепежного винта М6.
Электроника:
Я использую напряжение питания 24 В, поэтому термостат, двигатель, нагреватель картриджа и вентилятор имеют напряжение 24 В. Если вы хотите использовать напряжение питания 12 В, закажите соответствующую версию этого компонента.
Я использую блок питания, способный выдавать ток 10 А, чего более чем достаточно для двух устройств. Ток 3А должен хватить для одного устройства.
Общая стоимость составляет около 100 долларов США за одну единицу.
Аксессуары:
Для резки ПЭТ-полосок из бутылок вы можете использовать мой простой резак для ПЭТ-бутылок.
Для хранения ПЭТ-лент вы можете использовать мою намоточную машину и держатель катушек для ПЭТ-лент.
