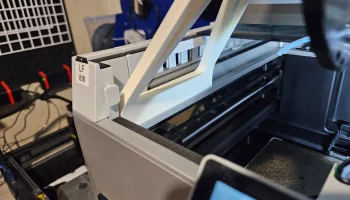

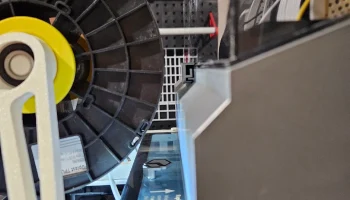

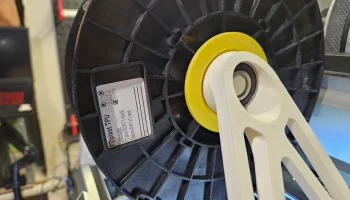

Верхний держатель катушки QIDI Q2

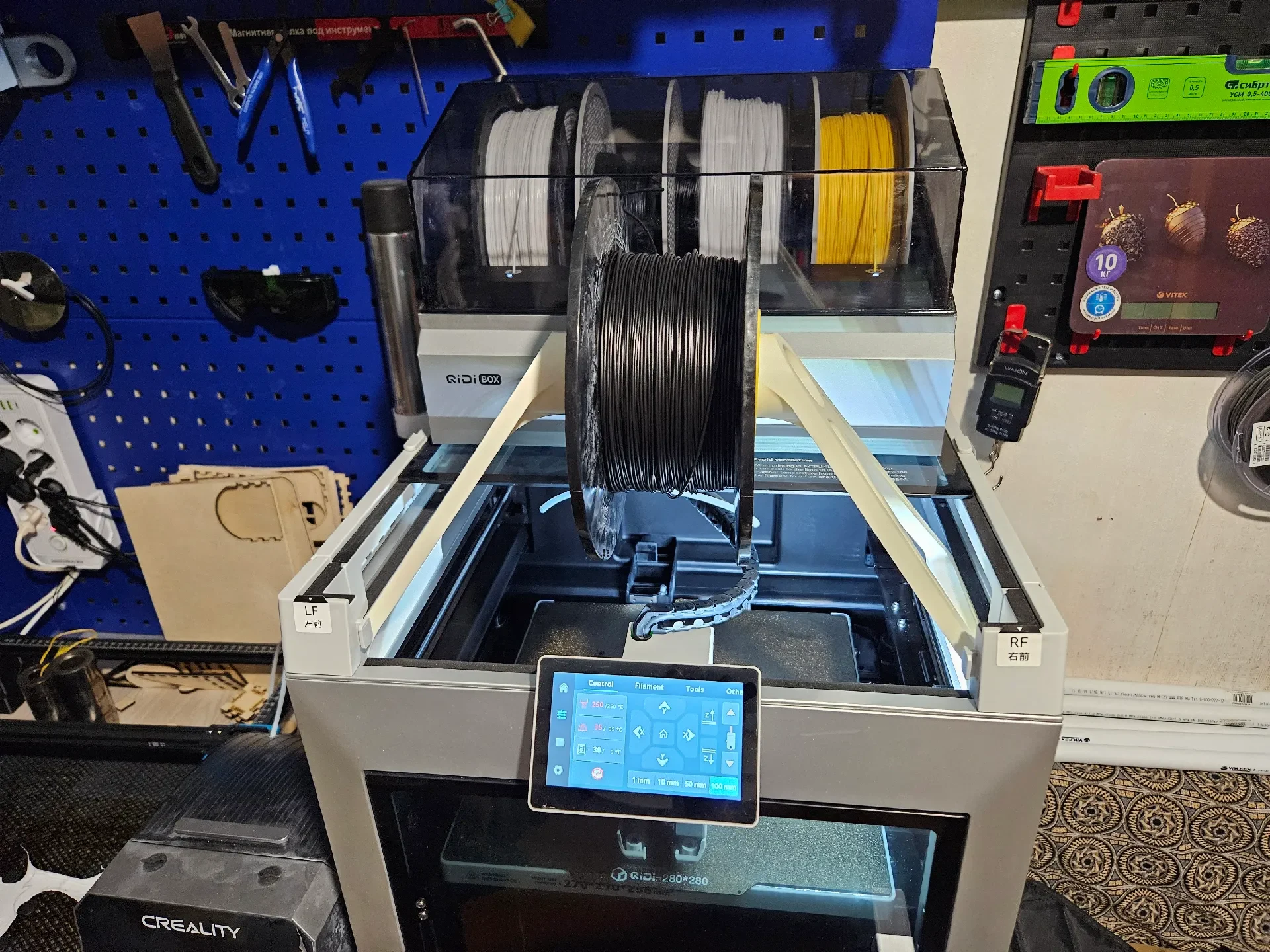

Верхний держатель катушки с нитью для печати мягким ТПУ на QIDI Q2.

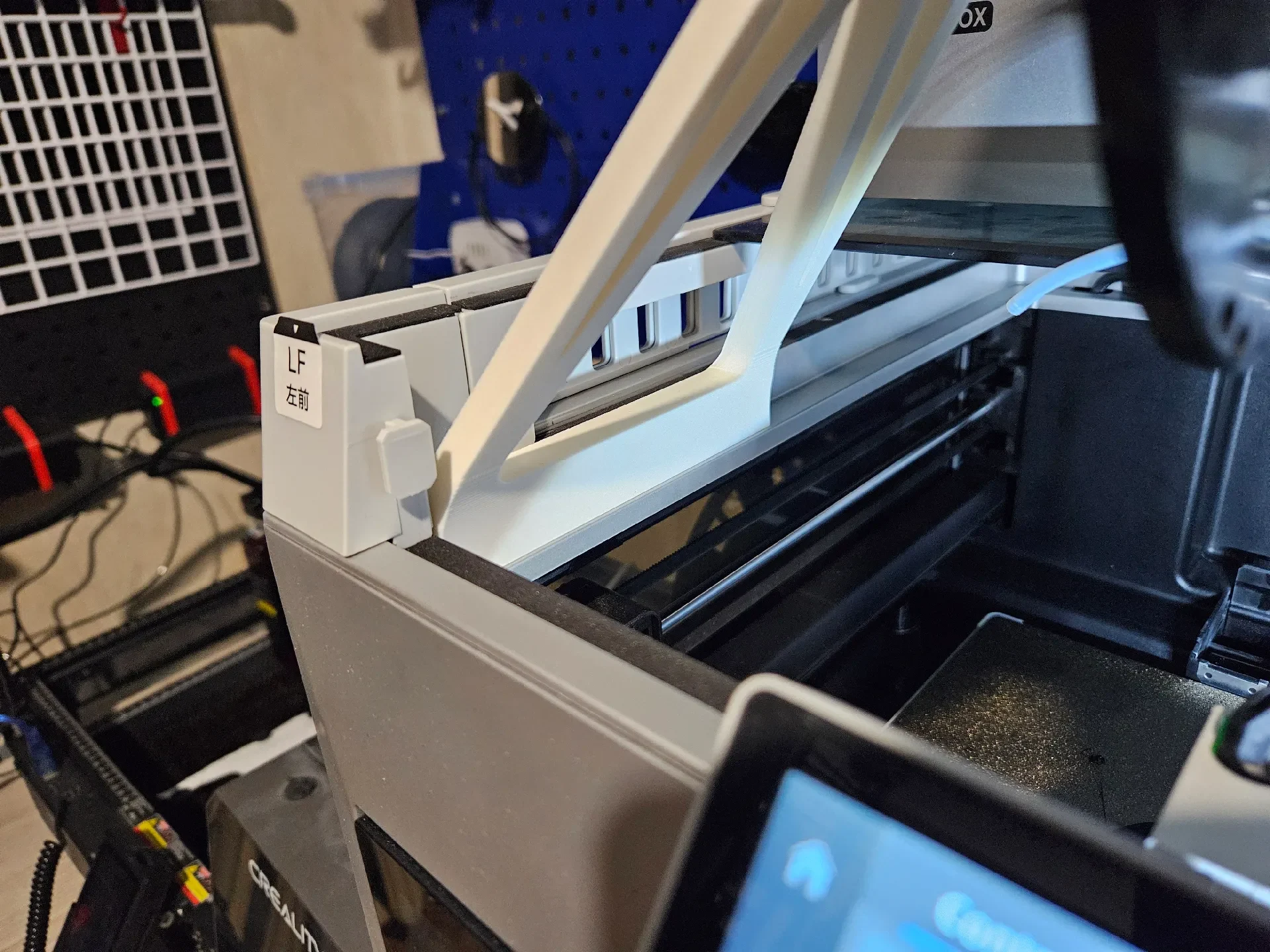

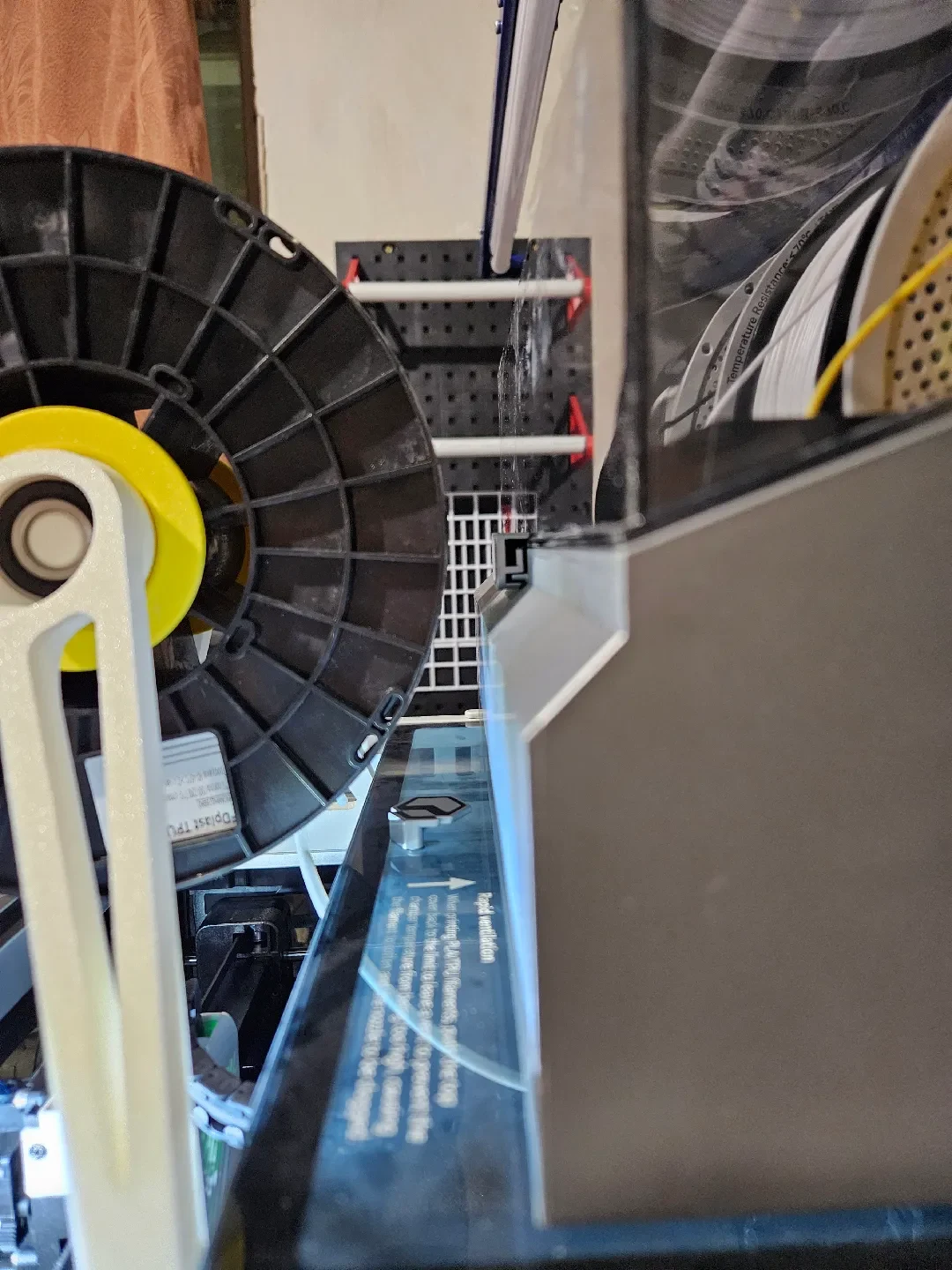

Можно использовать, не снимая QIDI Box.

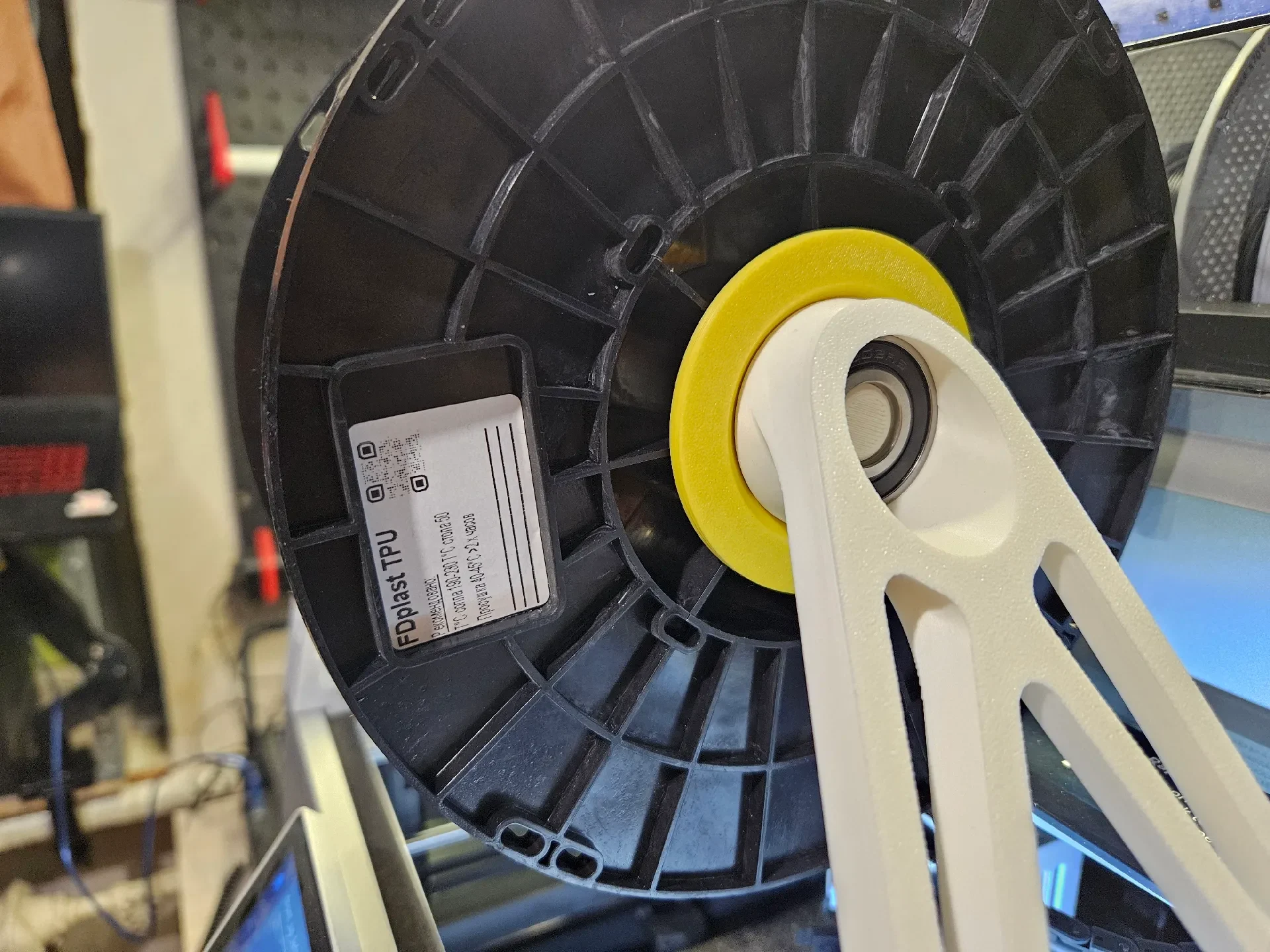

Использована конструкция оси катушки от Cell Spool Winder.

Необходимые детали:

1x Axle.stl из этой конструкции (обратите внимание на размер подшипника).

2x Side.stl из этой конструкции (обратите внимание на размер подшипника)

Привод Axis 01.stl и привод Axis 02.stl от намоточного устройства Cell Spool

2x подшипника

Настройки печати:

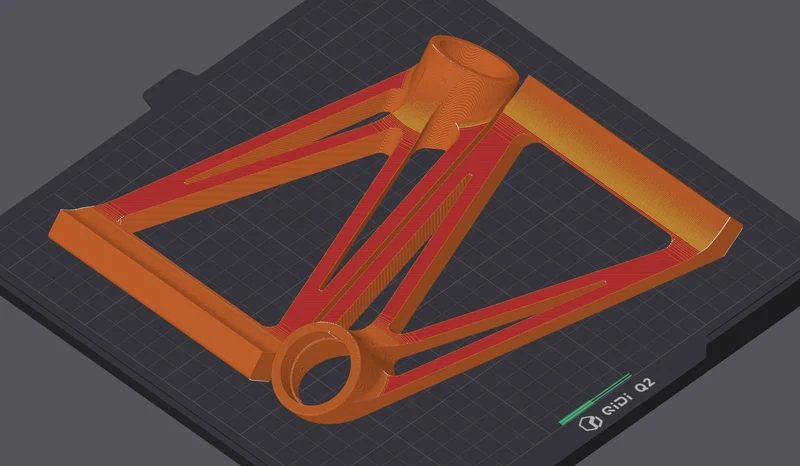

Side.stl — см. рекомендации для оригинальной модели для боковой части.

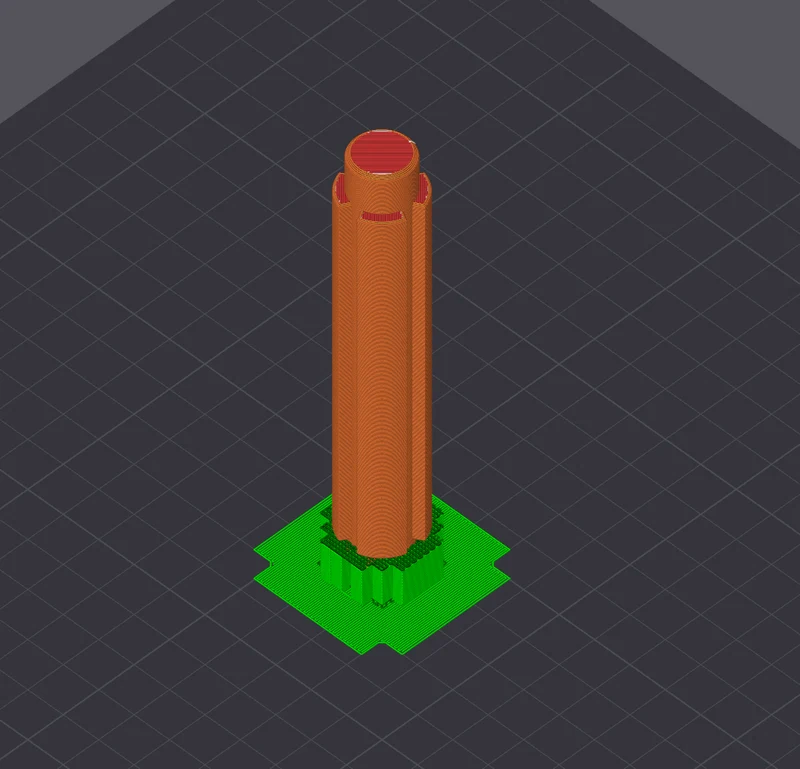

Axle.stl — см. рекомендации по устройству намотки ячеек для валов.

Axis Drive 01.stl и Axis Drive 02.stl — см. соответствующие рекомендации по намотке катушек ячеек.

Поддерживаемые типы подшипников:

6202 — внутренний диаметр 15 мм x внешний диаметр 35 мм x ширина 11 мм

6082 — внутренний диаметр 8 мм, внешний диаметр 22 мм, ширина 7 мм (еще не тестировалось)

Подскажите, нужен ли вам вариант под другой размер подшипника.
